ACE - Oedomètre automatique informatisé

Déterminer la quantité et le type de consolidation du sol



L'essai de consolidation avec oedomètre est utilisé pour déterminer la quantité et la taille de la consolidation d'une boue de sol maintenue latéralement et soumise à un certain nombre d'incréments successifs de charge verticale. Dans ce modèle automatique, la charge incrémentale est entièrement automatique en mode charge (tension) ou gonflement (étanchéité), et offre un moyen pratique et précis de réaliser un essai avec des résultats fiables.

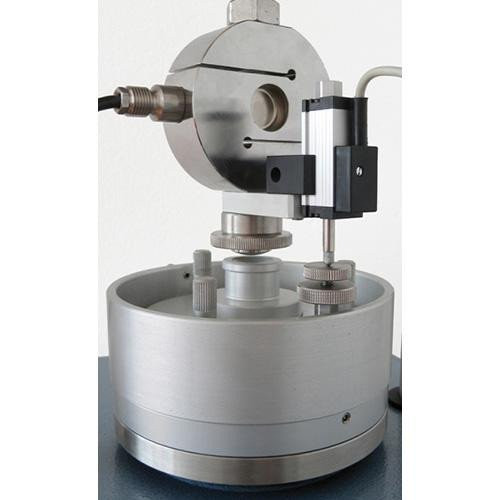

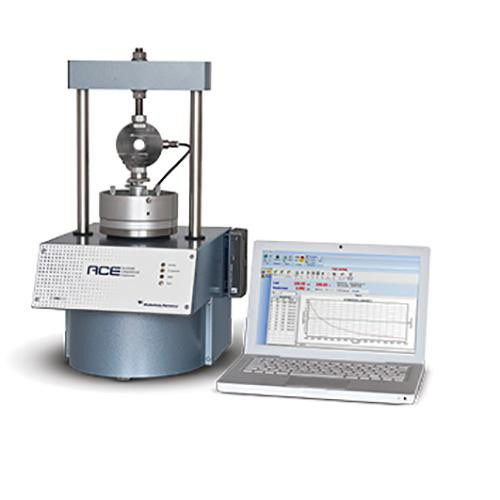

ACE, ainsi que la machine automatique d'essais de cisaillement SHEARMATIC et les systèmes automatiques d'essais triaxiaux AUTOTRIAX, constituent une gamme d'équipements uniques permettant l'automatisation complète du laboratoire de mécanique des sols. L'ACE (Automatic Computerised Oedometer) se compose d'un cadre de charge petit et compact, abritant deux cylindres pneumatiques coaxiaux : le plus petit pour les charges faibles et l'autre pour les charges plus élevées, avec commutation automatique de l'un à l'autre en cas de besoin. Il y a deux canaux analogiques : un pour le compteur de déplacement et l'autre pour la cellule de charge avec rétroaction en boucle fermée, qui contrôle l'application de la pression requise en utilisant un servomoteur pneumatique de haute précision.

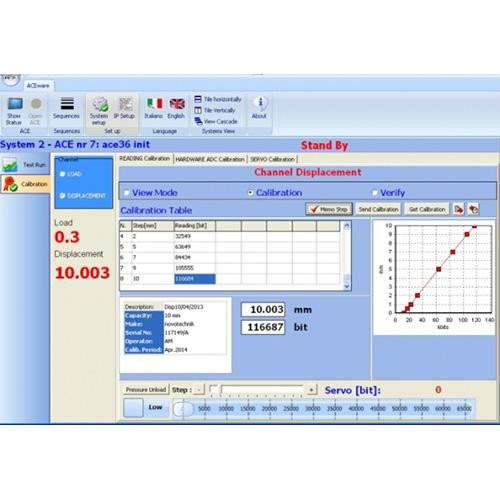

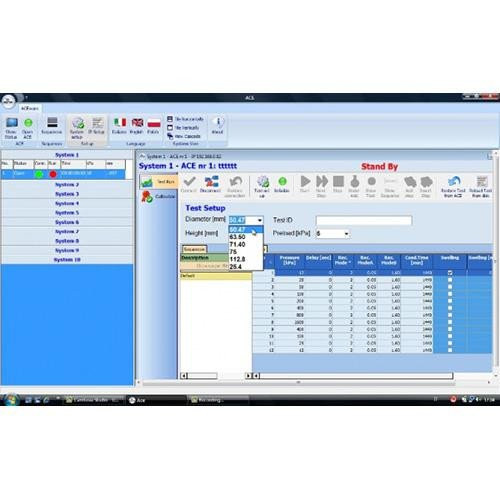

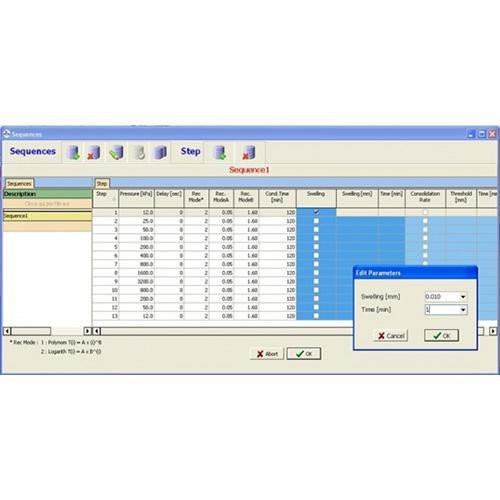

Les paramètres de test sont préprogrammés et enregistrés dans le logiciel ACE par l'opérateur, y compris la fin du test, qui peut être programmée par temps ou par incrément. Le logiciel peut vérifier jusqu'à 60 unités ACE à partir d'un seul PC, donnant à l'opérateur le choix de vérifier une ou plusieurs unités. Une fois le logiciel installé (équipé) avec la première unité ACE, il est possible d'étendre le contrôle à d'autres unités en activant simplement la communication sans interventions ou coûts supplémentaires : une adresse IP est attribuée à chaque unité pour la communication LAN : la modularité du système est assurée pour les intégrations successives. Les étalonnages des mètres de déplacement et des cellules de charge sont effectués et enregistrés sous forme de fichiers txt. Jusqu'à 8 points d'étalonnage peuvent être enregistrés pour chaque canal.

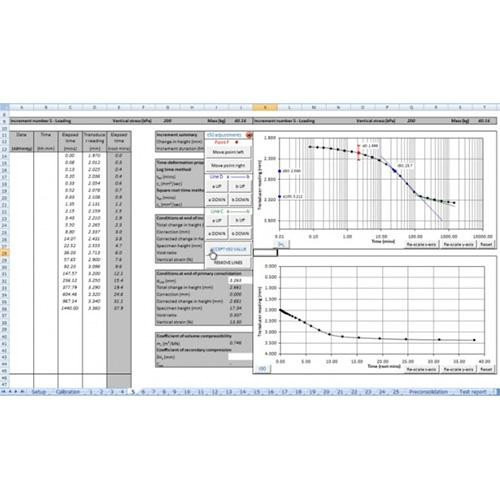

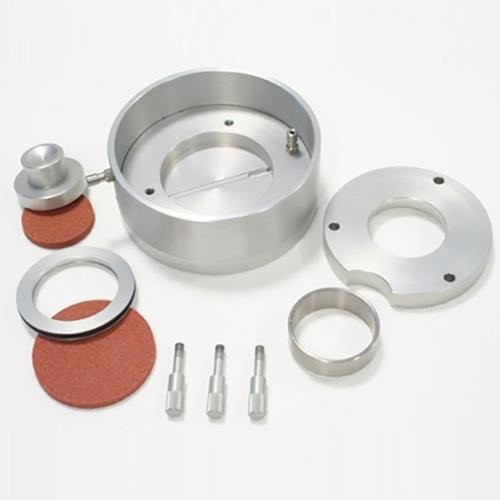

Les résultats des tests sont enregistrés et affichés en temps réel et les calculs sont effectués automatiquement. Les données d'essai peuvent être traitées en utilisant les modèles de géo-analyse appropriés selon les normes BS ou ASTM. Le cadre peut accepter toutes les cellules de consolidation standard, de 50,47 à 112,80 mm de diamètre. Les cellules de consolidation, les modèles de géo-analyse et les logiciels de test ne sont pas inclus. Voir les accessoires. PC non inclus.



  • Exécution des tests entièrement automatique, commandée par PC
  • Trois conditions pour le passage automatique à l'étape suivante sont disponibles : temps, gonflement, taux de consolidation secondaire.
  • Les tests peuvent se poursuivre 24 heures sur 24 et 7 jours sur 7 sans interruption, ce qui permet d'augmenter le flux des tests et de réduire considérablement les coûts.
  • Le chargement automatisé élimine les facteurs négatifs tels que les erreurs de l'opérateur et la manipulation manuelle des poids vides.
  • Capacité de charge maximale de 15kN, jauge de déplacement de 10 mm

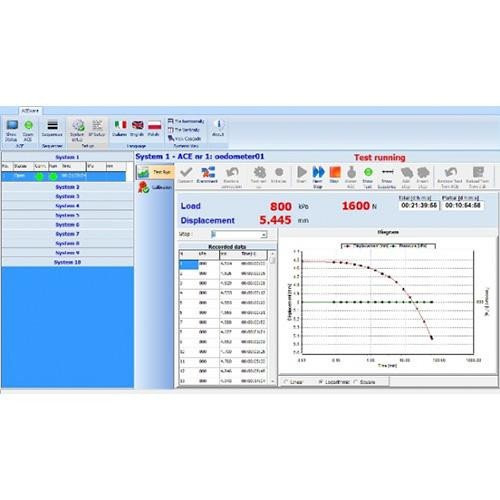

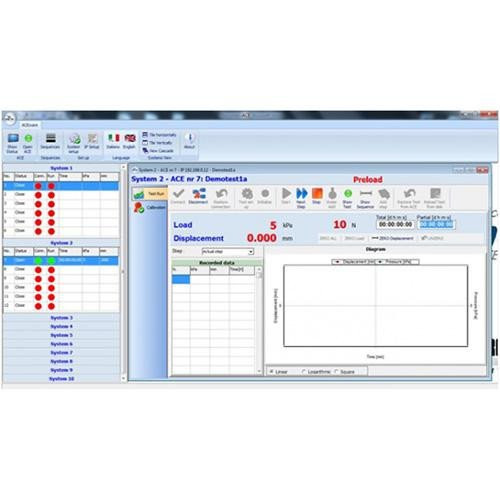

  • Affichage des données et des graphiques en temps réel

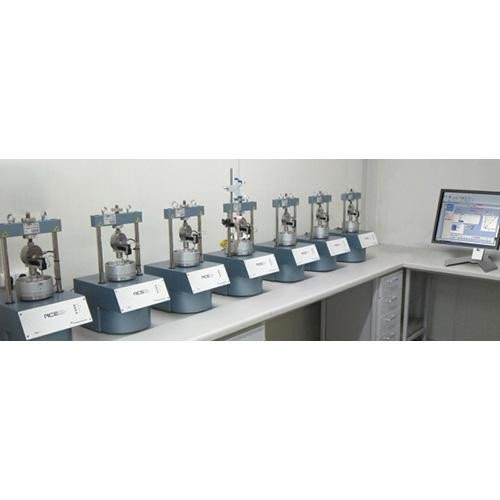

  • Une seule installation du logiciel ACE permet de contrôler jusqu'à 60 unités.
  • Logiciel de gestion des tests inclus





Label/normes

BS 1377:5 | ASTM D2435 | ASTM D3877 ASTM D4546 | AASHTO T216 | NF P94-090-1 NF P94-091 | UNE 103-405 | UNE 103-602
