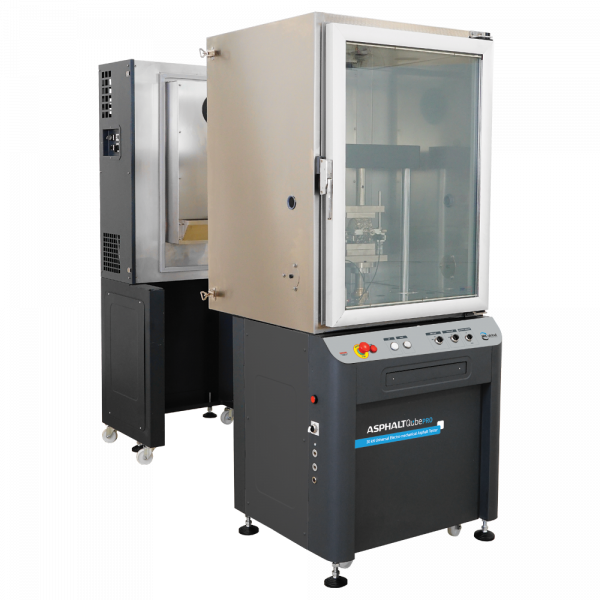

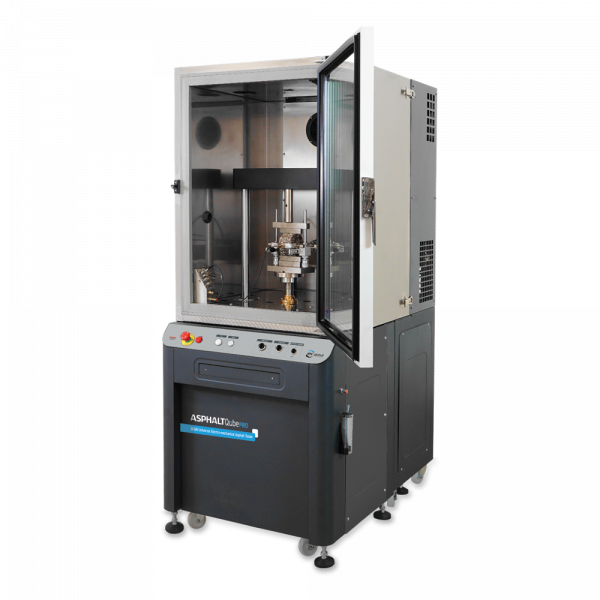

30kN Modular Electro mechanical servo actuation asphalt and unbound material tester AsphaltQube Pro

Description

  • Le nouvel actionneur électromécanique EmS avec vis à billes à forte précharge délivre une force dynamique sans jeu de 30kN sur une course de 100mm, avec un minimum de bruit
  • Cadre de réaction motorisé réglable, contrôlé par logiciel ou par joystick intégré, capable d'ajuster la lumière du jour verticale en fonction de la configuration de l'essai.
  • Une armoire modulaire optionnelle à température contrôlée, disponible dans une plage de -40°C à +80°C, facile à installer et à entretenir grâce à une construction modulaire en deux parties. La température fixe ou en rampe peut être configurée avec le logiciel UTS Neutron d'IPC Global. logiciel UTS Neutron d'IPC Global.
  • Performance de refroidissement exceptionnelle, en particulier à basse température, avec possibilité d'effectuer des tests de fissuration thermique.
  • Convient à la cellule triaxiale pour les échantillons d'enrobés bitumineux ou de matériaux granulaires non liés de 100 mm et 150 mm de diamètre. Compresseur d'air optionnel intégré à la machine
  • Tous les transducteurs d'essai, la ligne de pression de confinement et les moteurs de serrage du gabarit de pliage en quatre points peuvent être connectés directement au rack à l'intérieur de l'armoire à température contrôlée.
  • Clarité des résultats avec le système de contrôle multiaxial intégré de troisième génération (IMACS2)
  • Parfaitement intégré et très compact, une solution parfaite pour les installations d'essai statiques et mobiles
  • .
  • Pc à écran tactile tout-en-un (en option)

Label/normes

Spécifications techniques

Spécifications techniques

  • Capacité de charge : Statique 25 kN, dynamique 30kN
  • Gamme de fréquence : 0,01 à 70 Hz charge sinusoïdale
  • Course de l'actionneur : 100 mm (+/- 50 mm de course)
  • Type d'actionneur : Actionneur électromécanique E-Mech
  • Niveau sonore inférieur à 70 db à 2m
  • Commande par ordinateur : écran tactile PC tout-en-un intégré (en option)
  • Armoire thermorégulée : nécessaire, à commander séparément en fonction de la gamme requise (voir accessoires)
  • Compresseur d'air et sécheur : faible bruit, intégré, automatisé à la demande (en option)
  • Dimensions (H x L x P) : 2060 x 820 x 1320 mm avec chambre environnementale (à commander séparément)
  • Poids : : 400 kg

Transducteurs

Les transducteurs sont des appareils de mesure.

  • Capteur de charge : type pancake à profil bas, capacité de 30kN
  • Actionneur LVDT intégré : Course de 100 mm
  • Plug-and-Play : jusqu'à 8 canaux

Services

Les services de l'entreprise

  • Alimentation sans compresseur d'air : 380 V, 50 Hz, triphasé, 14 A ou 220 V, 60 Hz, triphasé, 28 A
  • Alimentation avec compresseur d'air : 380 V, 50 Hz, triphasé, 16 A ou 220 V, 60 Hz, triphasé, 32 A
  • Air : Air propre et sec à 450-800 kPa ; 2 L / sec (compresseur d'air intégré disponible en option)

Numéros de commande

79-PV72Q35/I2: AsphaltQube Pro EmS, 30kN modulaire électro-mécanique, testeur d'enrobé et non lié avec contrôleur IMACS2 intégré. 220-380V/50-60Hz/3ph.



Accessoires



79-PV71001 : Ensemble compresseur AMPT Pro, débit d'air max. 137 L/min, cap. 8 Bar, réservoir 5 litres, avec sécheur d'air avec séparateur moléculaire 230V/50Hz/1ph 79-PV71002 : Ensemble compresseur AMPT Pro, débit d'air max. 137 L/min, cap. 8 Bar, réservoir 5 litres, avec sécheur d'air avec séparateur moléculaire 220V/60Hz/1ph 79-PV72002 : AsphaltQube - Assemblage PC écran tactile tout-en-un 79-PV72E32:

Contrôleur d'armoire à température contrôlée AsphaltQube Pro, plage -40 +80°C, avec possibilité d'effectuer des points de consigne statiques ou des rampes de température décroissantes. 110-230V/50-60Hz/1Ph.
