Machines de compression de 50 et 100 kN pour les essais CBR, Marshall, pression multifonctionnelle et flexion sur l'asphalte, le sol, les pierres, le mortier et le ciment

La gamme CONTROLS comprend une série de machines de compression petites et compactes qui peuvent être utilisées pour divers tests :

Essais CBR sur les sols ;
Essais Marshall sur l'asphalte ;
Essais de résistance à la traction indirecte et IDEAL-CT sur l'asphalte ;
Essais uniaxiaux et non confinés sur les sols et les roches ;
Essais de compression sur des éprouvettes de béton, de ciment et de sol-ciment à faible résistance ;
Essais de flexion sur poutres, mortier, tuiles ;
Tout autre essai de déplacement et/ou de charge, de pression ou de flexion dans les limites de la capacité de la machine.
Chaque machine peut être sélectionnée en fonction du type d'essai et du matériau.

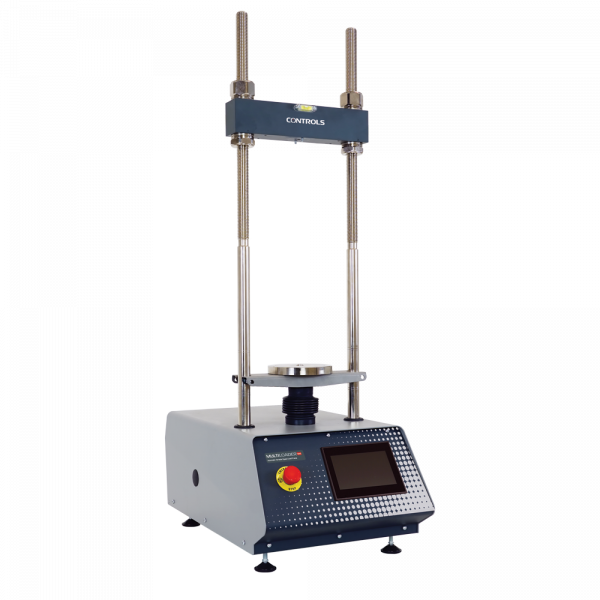

Les machines MULTILOADER sont généralement utilisées pour les essais CBR, Marshall et de déplacement.

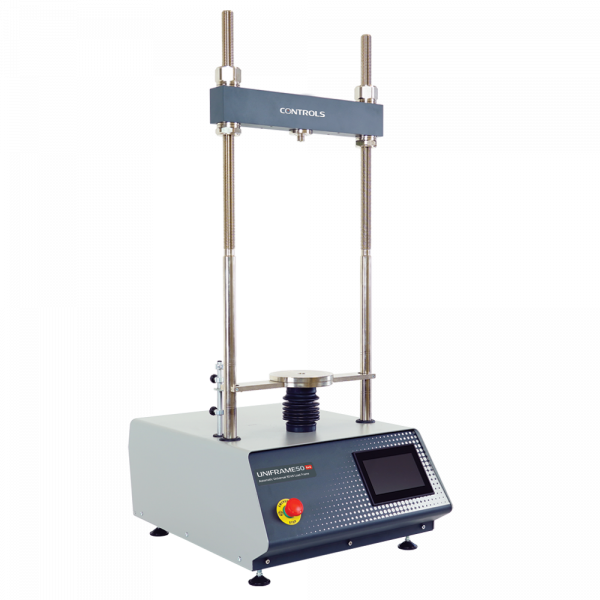

Les machines UNIFRAME sont généralement utilisées lorsque le contrôle de la charge est également nécessaire.

Consultez le tableau ci-dessous pour sélectionner votre machine préférée en fonction du test habituellement effectué :

V1082, V1182	CBR	EN 13286-47, ASTM D1883
	Marshall	EN 12697-34; ASTM D1559, D5581
	Traction indirecte / IDEAL-CT (V1182 seulement)	EN 12697-23; ASTM D8225; AASHTO T283
	Coude semi-circulaire	ASTM D8044; AASHTO TP124
	Cadre de cisaillement Leutner	EN 12697-48
	Compression non confinée	ASTM D2166;BS 1337
	Triaxial rapide	ASTM D2850; BS 1337
	Essai de poinçonnement sur bloc d'argile pour revêtement de sol	UNI 9730-3
	Fendage en traction indirecte	EN 12697-12, 23; CNR 134
T1282, T1282/T, T1192	CBR	EN 13286-47, ASTM D1883
	Marshall	EN 12697-34; ASTM D1559, D5581
	CBR	EN 12697-23; ASTM D8225; AASHTO T283
	Marshall	ASTM D2166;BS 1337
	Traction indirecte / IDEAL-CT	ASTM D1635
	Compression non confinée	ASTM D2850; BS 1337
	Résistance à la flexion	ASTM D1633
	Triaxial rapide	ASTM C99, C880
	Compression uniaxiale	UNI 9730-3
	Modes de rupture des pierres de construction naturelles	EN 12390-5, 491, 538; ASTM C78, C293; BS 1881: 118; NF P18-407; UNI 6133; UNE 83-305
	Essai de poinçonnement sur bloc d'argile pour revêtement de sol	EN 196; ASTM C348
	Résistance à la flexion sur poutres en béton, tuiles en béton et en argile* (*70-T0108/W ET 70-T0109/W seulement)	ASTM C109
	Résistance à la flexion sur des prismes de mortier	EN 12697-12 e 23; CNR 134

Spécifications techniques

	34-V1082	34-V1182	70-T1282	70-T1192	70-T1282/T
Capacité de charge maximale (kN)	50	50	50	100	50 (compr.)
					25 (traction)
Vitesse d'essai minimale (mm/min)	0.2	0.05	0.05	0.05	0.05
Vitesse d'essai maximale (mm/min)	51	51	51	51	51
Type de contrôle	Vitesse de déplacement de la traverse	Vitesse de déplacement de la traverse et feedback du transducteur externe	Vitesse de déplacement de la traverse + retour d'information du transducteur externe et vitesse de charge/stress	Vitesse de déplacement de la traverse + retour d'information du transducteur externe et vitesse de charge/stress	Vitesse de déplacement de la traverse + retour d'information du transducteur externe et vitesse de charge/stress
Vitesse d'approche rapide (mm/min)	25	40	40	40	40
Puissance (W)	800	800	800	800	800
Course maximale de la plaque de pression (mm)	100	100	100	100	100
Écran	LCD 128 x 80	touchscreen 7"	touchscreen 7"	240x128	touchscreen 7"
Téléchargement de données	RS 232	Ethernet, RS232 et USB	Ethernet, RS232 et USB	Ethernet, RS232 et USB	Ethernet, RS232 et USB

Portée verticale maximale (mm)	765	765	765	1040	765
Portée horizontale (mm)	270	270	380	456	380
Dimensions hors tout (lxpxh) (mm)	435x670x1265	392x495x1213	392x495x1213	600x520x1830	392x495x1213
Poids approximatif (kg)	65	65	110	165	110

Numéros de commande

70-T1282/T	Banc automatique de pression/traction UNIFRAME à deux colonnes et traverse réglable - Capacité de charge : 50 kN en pression ; 25 kN en traction - Distance entre colonnes : 380 mm - 230V/50-60HZ/1Ph
34-V1082	Machine d'essai de pression SPEEDLOADER avec panneau de commande numérique, plaque de pression motorisée, structure à deux colonnes et traverse réglable. 220-240V/50-60Hz/1Ph
34-V1182	Machine automatique d'épreuvage MULTILOADER avec panneau de commande numérique et unité de lecture, plaque d'impression motorisée, structure à deux colonnes et barre transversale réglable. 220-240V/50-60Hz/1Ph
70-T1282	Machine automatique d'essai de pression UNIFRAME à deux colonnes et traverse réglable - Capacité de charge : 50 kN - Espace entre les colonnes : 380 mm - 220-240V/50-60HZ/1Phh
70-T1192	Machine automatique d'essai de pression UNIFRAME à deux colonnes et traverse réglable - Capacité de charge : 100 kN - Espace entre les colonnes : 456 mm. 230V/50-60HZ/1Ph

Accessoires

CBR selon EN 13286-47, ASTM D1883, AASHTO T193.

Kit de test pour réaliser le test CBR en mode numérique, comprenant :

- 82-P0375 Capteur de charge 50 kN

- 82-P0375/C Adaptateur pour le montage du capteur de charge (deux pièces nécessaires)

- 82-P0322 Capteur de déplacement, déplacement de 25 mm

- 34-T0104/81 Support de transducteur réglable

- 34-T0103/1 Piston de pénétration réglable CBR

Tous les articles ci-dessus peuvent être commandés séparément.

Résistance à la flexion sur des échantillons de sol-ciment selon ASTM D1635

- 70-T0108/5 Extension du capteur de charge

- 82-P0370 ou P0373 Capteur de charge 3,5 kN ou 10 kN

- 70-T0108/7 Dispositif pour tester la flexion d'échantillons de sol-ciment

Pression non confinée selon ASTM D2166 ; BS 1377:7

- 82-P0375/C (2 pcs) adaptateur de connexion cellule de charge/contrepoids

- 82-P0370 Capteur de charge 3,5 kN

- 34-T0104/81 Support de transducteur réglable

- 82-P0322 Transducteur de déplacement, déplacement de 25 mm

- 70-T0108/5 Extension du capteur de charge

- 34-T0104/4 Plaques pour pression non confinée

Triaxial rapide selon BS 1377:7 ; ASTM D2850

- 28-WF0370/T ou WF0373/T Capteur de charge d'une capacité de 3,5 kN ou 10 kN avec adaptateur de cellule triaxiale

Pression uniaxiale selon ASTM D1633

- 82-P0375/C (2 pièces) Adaptateur de cellule de charge/traverse (2 pièces)

- 82-P0370 ou P0373 Cellule de charge 3,5 kN ou 10 kN

- 34-T0104/3 Plaques pour pression non confinée avec siège sphérique

- 70-T0108/5 Extension du capteur de charge
