Essais de matériaux Fondation  500/1000kN Testing Frame for Steel and Concrete Testing

500/1000kN Testing Frame for Steel and Concrete Testing

Description

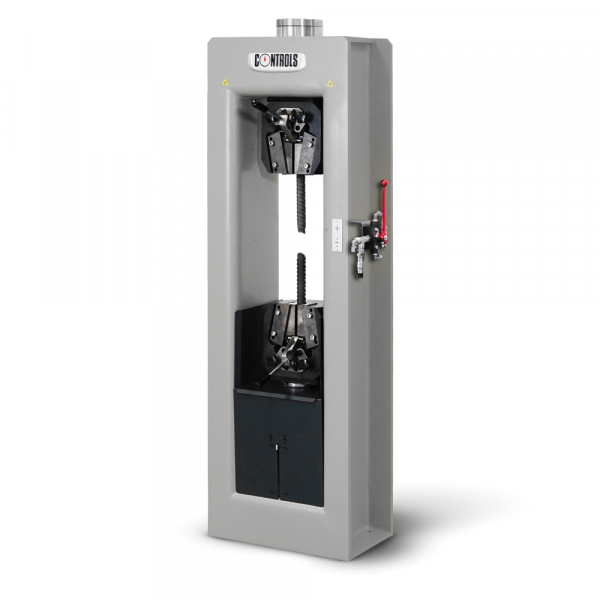

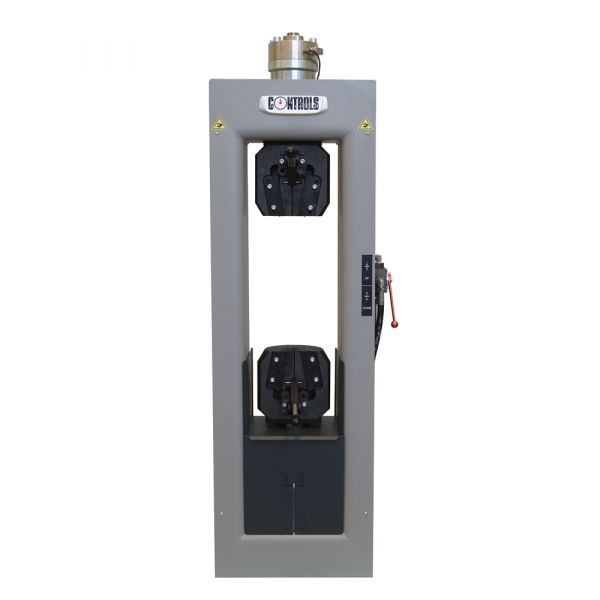

Ce cadre est destiné à être connecté à l'AUTOMAX Multitest ou à l'automax PRO-M control console afin de disposer d'un système unique permettant d'effectuer à la fois des essais sur le béton et sur l'acier.

Il permet d'effectuer des essais de traction sur des barres d'acier jusqu'à 26 mm de diamètre et des essais de compression sur des éprouvettes cylindriques de béton jusqu'à dia. 160x320 mm et des cubes jusqu'à 150 mm, en utilisant les accessoires appropriés.

Le cadre est constitué d'une structure très rigide avec un ensemble de cylindres à double effet.
Il est livré complet avec un jeu de supports de traction, 4 pinces à coins pour les plats jusqu'à 13 mm d'épaisseur, 4 pinces à coins pour les ronds jusqu'à 26 mm de diamètre et 2 jeux de doublures de pinces de 4 et 8 mm d'épaisseur.

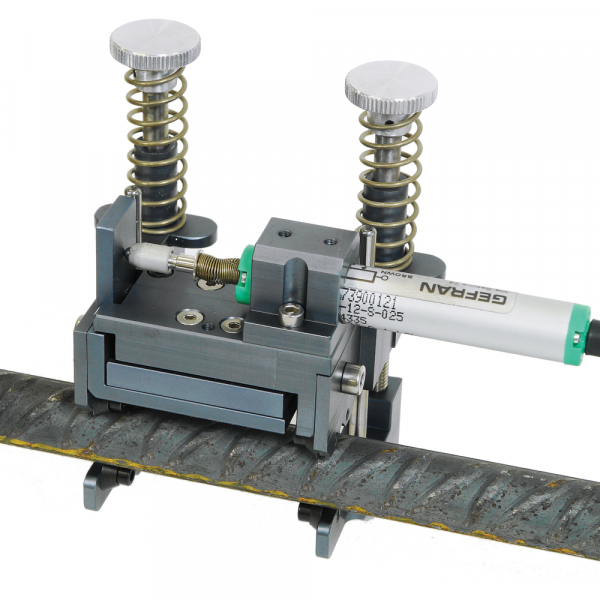

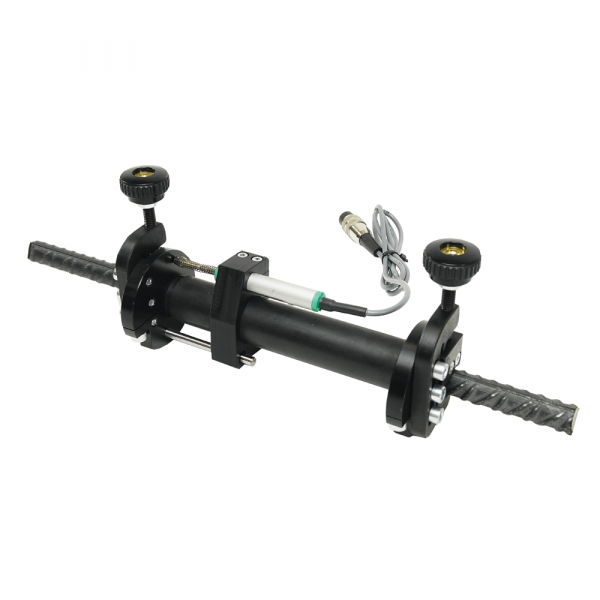

En outre, il est équipé d'un transducteur de déplacement de haute précision à course de 150 mm permettant l'exécution d'essais sous le contrôle de la séparation de la traverse. Voir les caractéristiques techniques.

Le siège sphérique et les plateaux de compression pour les échantillons de béton ne sont pas inclus et doivent être commandés séparément (voir Accessoires).

Il existe également une version pour les essais de traction uniquement équipée d'une cellule de charge de haute précision.


  • Pour des essais de traction jusqu'à 500 kN pour tester des barres d'armature en acier jusqu'à 26 mm
  • Connectable comme cadre supplémentaire à la console de contrôle AUTOMAX Multitest
  • Vertical daylight 450 mm
  • Course du piston 150 mm
  • Échantillons compatibles : dia. max. de la barre d'armature 26 mm - épaisseur max. de l'échantillon plat 13 mm
  • Mâchoires robustes à haute fonctionnalité, conçues pour une utilisation sévère et prolongée
  • Pour les essais de traction uniquement, il existe également une version dédiée équipée d'un capteur de charge de haute précision
  • .

Label/normes

EN ISO 6892‰ASTM A370‰EN ISO 15630-1

Spécifications techniques

Spécifications techniques

Cadre

  • Capacité de charge en traction : 500 kN
  • Capacité de charge en compression* : 1000 kN
  • mâchoires de traction comprenant : 4 pinces à coins pour plats jusqu'à 13 mm d'épaisseur, 4 pinces à coins pour ronds jusqu'à 26 mm de diamètre et 2 jeux de garnitures de pinces de 4 et 8 mm d'épaisseur.
  • Distance maximale entre les pinces (mode traction) : environ 300 mm
  • Longueur de l'échantillon (mode traction) : environ 500 mm
  • Dégagement vertical maximal pour la compression (avec 70-S0012/1)* : 695mm
  • Course maximale du vérin : 150 mm
  • Distance entre les colonnes : 310 mm
  • Dimensions totales approx (l x p x h) : 605 x 430x 1750 mm
  • Poids approx. 550 kg

* Pour le modèle 70-S12Z00 uniquement



Numéros de commande



70-S12Z00: L'utilisation de l'énergie est une question de sécurité. Cadre combiné 500/1000 kN, 500 kN pour les essais de traction sur les barres d'armature en acier jusqu'à 26 mm de diamètre et 1000 kN pour les essais de compression sur le béton. Comprend des mâchoires de traction avec pinces à coins et un capteur de déplacement à piston de 150 mm de course.



70-S12Z10 : Cadre de traction d'une capacité de 500 kN pour les essais de traction sur les barres d'armature en acier jusqu'à 26 mm de diamètre. A utiliser en mode traction uniquement. Comprend des mâchoires de traction avec des pinces à coins et un capteur de déplacement à piston de 150 mm de course. Complet avec cellule de charge.



Accessoires





70-S0012/2 : Mise à niveau des machines de la série 70-S11T0x et 70-S12U0x avec porte rigide frontale 50-C9080 : Pièce de distance dia 200 x 30 mm 50-C9082 : Pièce de distance dia 200 x 50 mm 50-C9083 : Pièce de distance dia 200 x 68 mm 50-C9086 : Pièce de distance dia 200 x 100 mm :

70-S0012/1: Set de seta sphérique et de plateaux de chargement dia. 220mm pour essais de compression sur cylindres jusqu'à 160x320mm et cubes jusqu'à 150mm. La lumière du jour verticale résultante est de 695 mm. Les pièces de distance ne sont pas incluses.





70-S0012/1A : Set de siège sphérique avec plateau de chargement supérieur dia.165x30mm et plateaux inférieurs dia.250x35 avec trou de centrage fileté. Pour la compression de cylindres jusqu'à 160x320. Hauteur résultante du jour : 720 mm. Les pièces d'écartement ne sont pas incluses.
