Air pressure controller and water volume change for unsaturated soils triaxial tests - AUTOTRIAX EmS

Description

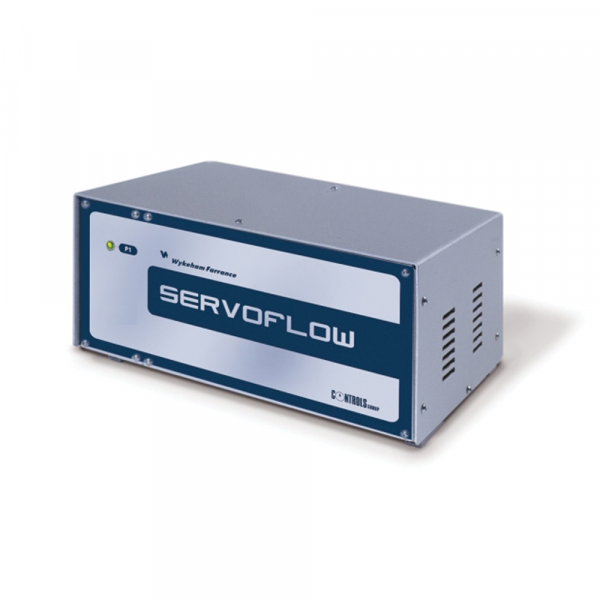

Contrôleur de pression d'air Servoflow ( pour test de sol non saturé)

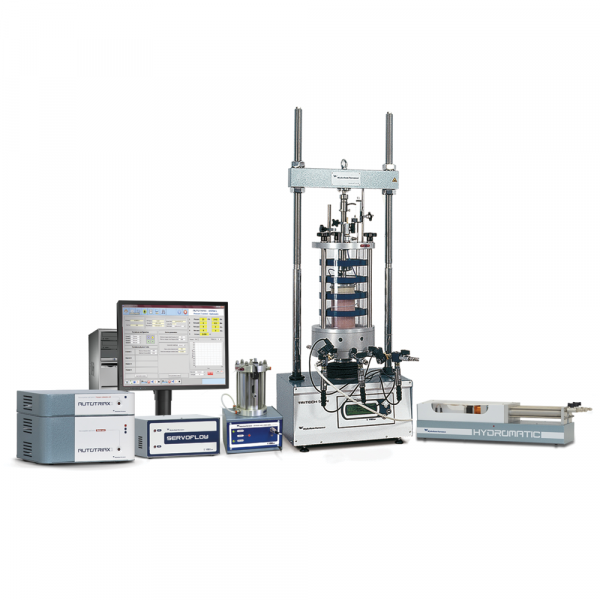

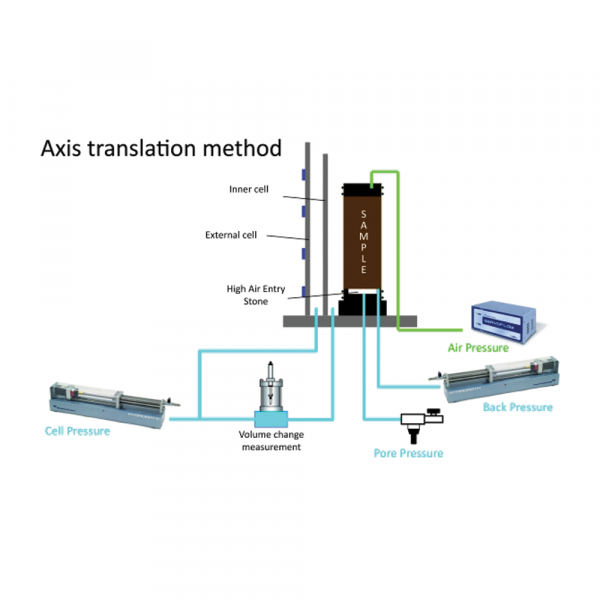

Le Servoflow est un contrôleur de pression électropneumatique qui génère des pressions d'air allant jusqu'à 1000 kPa pour une ligne de pression. Géré en boucle fermée par l'unité d'acquisition et de contrôle des données à laquelle il est connecté, il se compose d'un châssis abritant un régulateur de pression électronique. Le régulateur réduit la pression de l'air d'alimentation à une sortie régulée qui est directement proportionnelle à un signal d'entrée électrique reçu de l'unité de contrôle. Dans l'AUTOTRIAX 2, le Servoflow est utilisé pour fournir une pression d'air à l'échantillon pour les systèmes d'essai des sols non saturés, basés sur la méthode de translation d'axe.

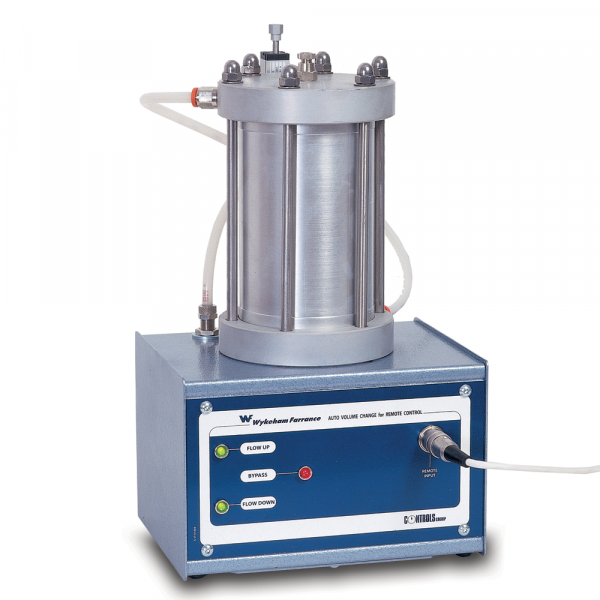

Changement de volume automatique (pour le module d'essai non saturé uniquement)

L'appareil est utilisé pour les essais de sols non saturés avec la cellule triaxiale à double paroi pour mesurer le changement de volume de l'échantillon de sol.
La conception est basée sur le dispositif de changement de volume standard avec des électrovannes intégrées qui permettent de contrôler la direction de l'écoulement et les fonctions de dérivation par l'unité d'extension de pression - non saturée. Le dispositif a une capacité physique de 100 cc mais, grâce à la commutation automatique, il peut mesurer la variation de volume en continu. Il est alimenté directement par l'unité d'extension de pression - non saturée et dispose de LED sur le panneau avant pour indiquer l'état du flux.

  • Contrôle automatique de la pression d'air pour l'analyse des sols non saturés
  • Faible consommation d'air
  • Mesure le changement de volume total d'un échantillon de sol non saturé dans la cellule triaxiale à double paroi
  • Jusqu'à 1000 kPa de pression atmosphérique
  • Volume changement de capacité de travail jusqu'à 2000 kPa

Label/normes

Spécifications techniques

Spécifications techniques

Contrôleur de pression d'air Servoflow
Pression de sortie : 1000 kPa
Résolution de la pression : 0.1kPa
Précision de la pression : 0,1% de la pleine échelle
Contrôle de la pression en boucle fermée : régulé à 0,1 kPa
Dimensions : W225 x D210 x H140 mm
Poids : 5kg
Alimentation électrique : 110-240 V, 50/60 Hz, 1ph

Changement de volume automatique
Capacité : 100 cc
Précision : 0.1 cc
Pression de fonctionnement maximale : 2000 kPa
Dimensions : L280 x H400 x D260 mm
Poids : 9 kg
Alimentation électrique : 24V DC directement à partir de l'unité d'expansion de pression (non saturée)



Numéros de commande

29-WF4412 :

Appareil de changement de volume automatique permettant de contrôler le débit à distance. Compatible avec les systèmes triaxiaux statiques/cycliques automatiques WF AUTOTRIAX/DYNATRIAX

29-WF4511 :

SERVOFLOW, système de base de contrôleur de pression pneumatique, pour appareil triaxial automatique, pour des pressions jusqu'à 1000 kPa.

Accessoires



86-D2015 :

Compresseur d'air de laboratoire. Pression constante maximale de 8 BAR. 230V/50Hz/1Ph

28-WF2016/2 :

Purgeur d'eau pour l'ensemble air/eau
