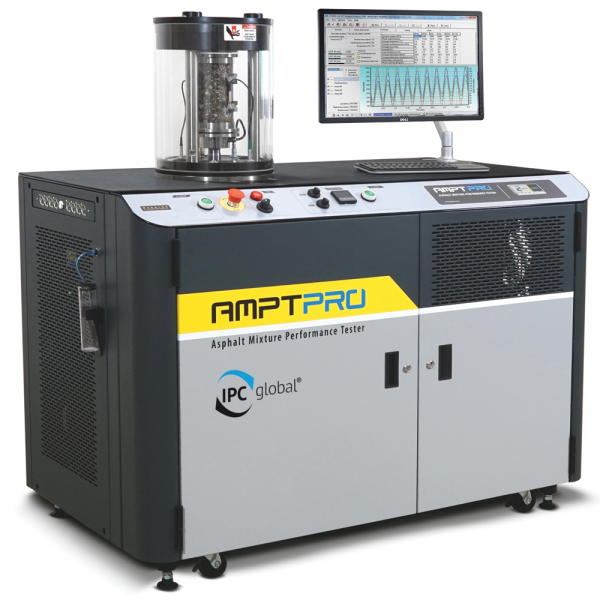

Testeur de performance des mélanges d'asphalte AMPT Pro

Description

Entièrement conforme à la norme TP9 de l'AASTHO, l'AMPT PRO peut réaliser facilement les trois essais d'asphalte des projets NCHRP 9-19 et 9-29 : module dynamique, nombre d'écoulement et temps d'écoulement. En outre, il peut effectuer la fatigue uniaxiale / SVECD, essai de superposition, pliage semi-circulaire, module dynamique de traction indirecte, iRLPD et module dynamique de petit diamètre et essais SVECD avec l'ajout d'accessoires matériels en option.

Le testateur de performance des mélanges d'asphalte peut être utilisé dans le cadre de votre Superpave programme d'essais basés sur la performance.

Ce testeur original de performance des mélanges d'asphalte (AMPT) est l'aboutissement de deux projets du National Cooperative Highway Research Program (NCHRP). IPC Global a été impliqué dans l'équipement d'IPC Global, et a été évalué avec succès par NCHRP.

Equipement standard
L'AMPT Pro comprend, en standard, les modules d'essai suivants (plateaux de compression) qui ont toutefois été complétés par l'accessoire kit transducteur.

Module dynamique E selon AASHTO TP79 et NCHRP 9-29
Une propriété liée à la performance, pour l'évaluation des mélanges d'asphalte et la caractérisation de la rigidité de l'AMH. Il s'agit d'un paramètre d'entrée important pour le "Mechanistic-Empirical Pavement Design Guide" de l'AASHTO.

  • Création de courbes maîtresses pour la conception structurelle
  • Evalue les liants modifiés et les matériaux locaux
  • Analyse prévisionnelle des défaillances de la chaussée

Nombre d'écoulement selon AASHTO TPXX et NCHRC 9-29
L'indice de fluidité est lié à la résistance de l'AMH à la déformation permanente.

  • Essais de fluage à charge répétée
  • Evatuer l'orniérage
  • Simulation précise de la charge réelle

Temps d'écoulement selon NCHRP 9-29
Le temps d'écoulement est une mesure simple et rapide de la résistance de l'AMH à la déformation permanente.

  • Essais de fluage statique
  • Mesurer la déformation permanente pour l'évaluation de l'orniérage
  • Les performances et l'innovation du calculateur ont été considérablement améliorées
  • La nouvelle alimentation hydraulique (HPS) utilise la technologie inverter couplée à un actionneur à roulement labyrinthe haute performance pour délivrer une force de 19 kN

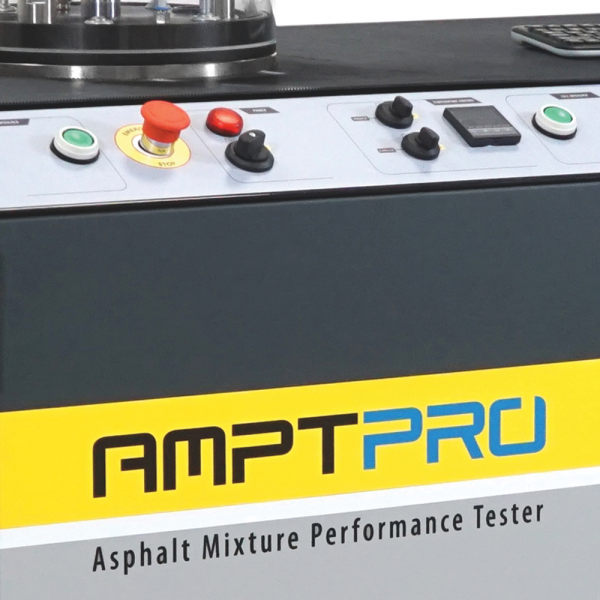

  • Système d'essai ergonomique et facile à utiliser
  • Transducteurs et cellules de charge interchangeables avec conditionneurs de signaux "plug and play" permettant une transition rapide et facile des configurations d'essai
  • Clarité des résultats grâce au système de contrôle multiaxial intégré de troisième génération (IMACS2)
  • Contrôle informatique tout-en-un avec la dernière technologie PC à écran tactile tout-en-un
    • La sortie des données est entièrement compatible avec les logiciels FlexMAT™ et FlexPAVE™ de la FHWA.
  • Compresseur d'air en option qui est intégré
  •
  •
  •

Label/normes

Spécifications techniques

Spécifications techniques

  • Capacité de charge : Statique : 19kN, Dynamique 17kN
  • Gamme de fréquence : 0.01 à 70Hz charge sinusoïdale
  • Course de l'actionneur : 30mm (+/- 15mm de course)
  • Type d'actionneur : Roulement à labyrinthe
  • Taille de l'échantillon (dia xh) : 100 x 150 mm nominalement, 50 x 135 mm, 38 ou 50 x 110 mm.
  • Température : -10 ° C à + 70 ° C *
  • Rythme de refroidissement : Refroidissement typique à + 4 ° C en moins de 30 minutes (à une température ambiante de + 23 ° C)
  • Précision de température : +/- 0,2 ° C (à la sonde de température placée près de l'échantillon)
  • Dimensions de la cellule (dia xh) : 270 x 390mm
  • Pression de confinement : 0 à 225 kPa
  • Niveau sonore : Moins de 70db à 2m
  • Commande de l'ordinateur : Écran tactile PC tout-en-un intégré (en option)
  • Compresseur d'air et sécheur : Faible niveau sonore, intégré, fonctionnement automatisé à la demande (en option)
  • Test de cellules de charge facilement interchangeables
  • Fourni complet avec de l'huile pré-filtrée de haute qualité pour une durée de vie plus longue
  • Dimensions (hxwxd) : 1 359 x 1 350 x 739 mm
  • Poids : 275kg (huile comprise)

Transducteurs

  • Capteur de charge : type pancake à profil bas
  • Actionneur LVDT intégré : Course de 30 mm
  • Pression : 0 à 225 kPa
  • Déplacement sur l'échantillon : 3 pinces sur +/- 0.5mm LVDTs Compatible avec jusqu'à 4 (Divers transducteurs à jauge de contrainte et à fil libre disponibles en option)
  • Température de la sonde : de -25 à +80° C
  • Plug-and-Play : jusqu'à 4 capteurs de déplacement interchangeables sur l'échantillon, plus des cellules de charge facilement interchangeables


Services

  • Puissance (sans compresseur d'air) : 220V-240V, 50Hz, monophasé, 17A 208V, 60Hz, monophasé, 20A
  • Alimentation (avec compresseur d'air) : 220V-240V, 50Hz, monophasé, 22A 208V, 60Hz, monophasé, 25A
  • Air : Air propre et sec à 450-800kPa ; 2 L/sec (compresseur d'air intégré disponible en option)
  • Huile hydraulique : Pré-remplie avec de l'huile minérale de haute qualité, pré-filtrée, ISO 46 Premium

Contrôle et acquisition de données-IMACS2

  • Configuration : Entièrement intégrée
  • Commande numérique en temps réel : traitement 32 bits
  • Vitesses d'acquisition : 200kHz (simultané sur tous les canaux)
  • Sur-échantillonnage des données : Au moins 4x
  • Résolution des données : acquisition de données à 24 bits avec changement automatique
  • Communication : Ethernet à 10/100Mb/s, Ethernet à 1Gb/s
  • Entrées analogiques : Auto-calibration à la mise sous tension

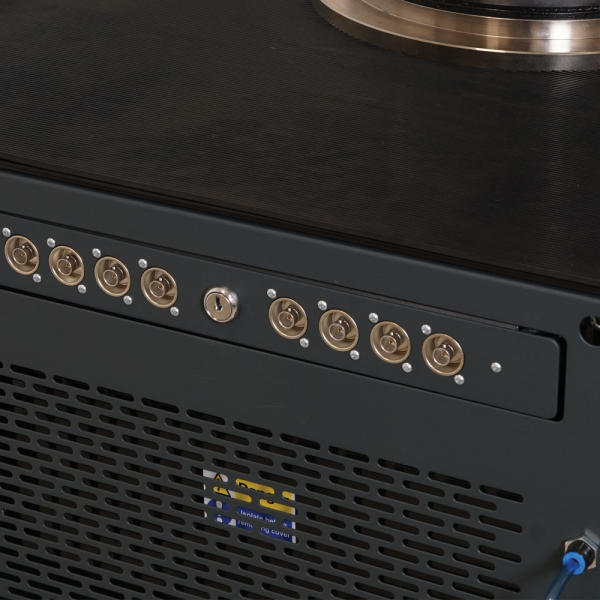

  • Sorties analogiques : 8 connecteurs BNC pour l'enregistrement des données brutes
  • Contrôle : Contrôle 2 axes (actionneur et pression de confinement)
  • Acquisition : Jusqu'à 8 canaux d'acquisition de données (déplacement de l'actionneur, charge axiale, 3 à 4 capteurs de déplacement sur l'échantillon, pression de confinement et température)

Numéros de commande

79-PV71A12/I2: IPC Global AMPT Pro - Testeur de performance des mélanges d'asphalte (anciennement SPT), complet avec contrôleur IMACS2 intégré. 208-230V/50-60Hz/1Ph

Accessoires



79-PV70502 : Ensemble d'anneau de vérification universel AMPT, complet avec 6 pointes de jauge hexagonales
79-PV70507 : Kit de consommables AMPT. Comprend : 24x AMPT Sample Target (Hexagonal Gauge points) 1x Selleys 5 Min Araldite 24mL 1x 9.75""/3/32"" Joint torique en caoutchouc 1x Anneaux d'étanchéité de 100 mm (paquet de deux) 2x Membranes en caoutchouc de 100 mm"
79-PV70617 : Gabarit de collage de fatigue uniaxiale - Kit de montage à posteriori d'échantillons de 75, 50 et 38 mm
79-PV70618 : Plateau de traction de fatigue uniaxiale (une pièce) pour échantillons de 50 mm de diamètre
79-PV71000 : AMPT Pro - Assemblage PC à écran tactile tout-en-un : 79-PV71001 : Ensemble compresseur AMPT Pro, débit d'air max. 137 L/min, cap. 8 Bar, réservoir 5 litres, avec sécheur d'air à séparation moléculaire 230V/50Hz/1ph
79-PV71002 : Ensemble compresseur AMPT Pro, débit d'air max. 137 L/min, cap. 8 Bar, réservoir 5 litres, avec sécheur d'air à séparation moléculaire 220V/60Hz/1ph
79-PV71010 : AMPT Pro On-Specimen LVDT Assy - IPC Guided SpringCore Black. Comprend le pod ILC et les pinces cibles LVDT x2 79-PV71011 : AMPT Pro On-Specimen LVDT Assy - IPC Guided SpringCore Blue. Comprend un pod ILC et des pinces cibles LVDT x2 79-PV71012 : AMPT Pro On-Specimen LVDT Assy - IPC Guided SpringCore Green. Comprend une nacelle ILC et des pinces cibles LVDT x2
79-PV71211 : Kit de plateaux d'échantillons AMPT de 50 mm (plateaux supérieur et inférieur)
79-PV71212 : Gabarit de fixation de point de jauge LVDT AMPT Kit de mise à niveau d'échantillons de 38 mm
79-PV71213 : Kit de mise à niveau d'échantillon de 50 mm pour le gabarit de fixation de point de jauge LVDT AMPT
