Spécifications techniques

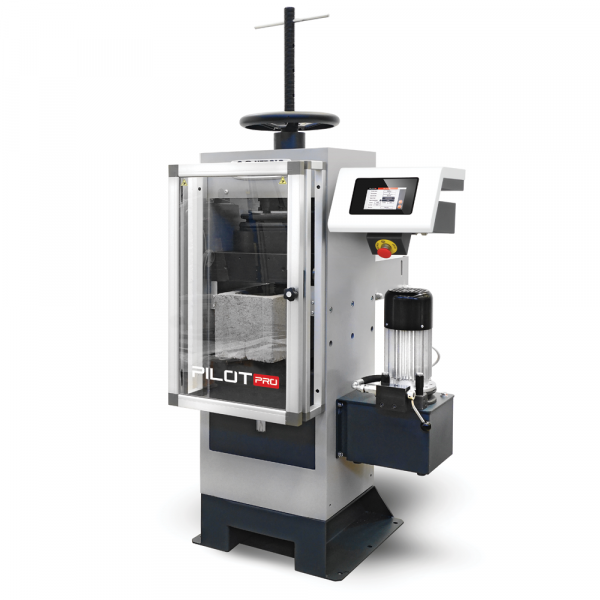

SYSTEME DE PUISSANCE ET DE CONTRÔLE AUTOMATIQUE PILOT PRO

Hydraulique

• Pompe à deux étages : centrifuge à basse pression pour l'approche rapide, passe automatiquement à la haute pression radiale à pistons multiples pour le chargement
• Moteur CC, 720W, 50-60Hz
• Pression maximale de travail 700 bar
• Soupape de chargement/déchargement
• Soupape de sélection du deuxième/troisième cadre disponible en option

Hardware

• 524 000 points de haute résolution/stabilité des canaux analogiques
• 3 canaux pour les capteurs de charge
• Fréquence de contrôle 250 Hz
• Fréquence d'échantillonnage 250 Hz

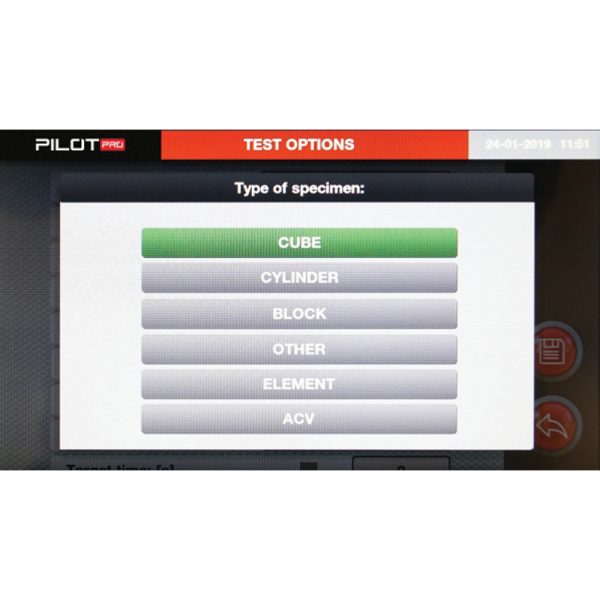

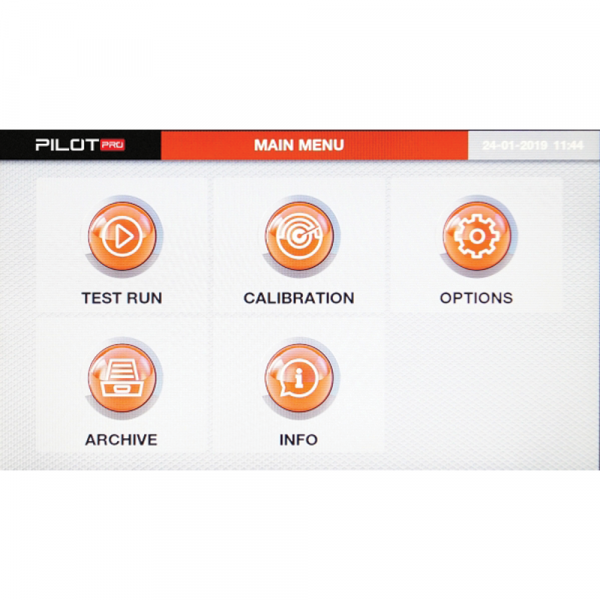

• Écran graphique tactile capacitif à détection d'icônes de 5,1 pouces, 800 x 480 pixels, 16 M couleurs
• Capacité de stockage illimitée pour les données de test sur une carte SD interne de 16 Go
• Port USB pour le stockage des données de test sur une clé USB externe et pour la mise à jour du micrologiciel
• Port Ethernet pour PC / Internet / communication réseau
• Imprimante graphique intégrée en option incluant le tracé du temps de charge
• Port RS 232 pour le téléchargement de données au format ASCII

Firmware

• Exécution d'essais de compression, flexion, traction indirecte, ACV en mode automatique avec taux de charge contrôlé par un système P.I.D. en boucle fermée
• Exécution de rampes de chargement avec la possibilité d'augmenter ou de réduire manuellement la vitesse d'essai pendant l'essai
• La commande de pause pour maintenir une charge stable peut être activée à une valeur prédéfinie avant le test ou selon les besoins pendant le test
• Affichage simultané de la charge, de la charge spécifique, du taux de charge réel, du graphique charge/temps
• Enregistrement du type de défaillance de l'échantillon (selon EN ou ASTM) dans les résultats de l'essai
• Téléchargement des données vers une imprimante interne (en option) ou vers un PC via le port RS 232 ou vers une clé USB
• Communication PC/réseau via Ethernet
• Linéarisation multicoefficiente de la courbe d'étalonnage pour une meilleure précision à faibles charges évitant ainsi l'utilisation d'un second capteur de pression
• Fonction d'enregistrement pour un maximum de 9 profils d'essai pour chaque canal, y compris : le type d'essai (par exemple, compression, flexion, traction indirecte), la taille et la forme de l'échantillon, le taux de charge, la norme d'essai et d'autres informations générales. Chacun des profils d'essai enregistrés peut être rappelé automatiquement pour gagner du temps
• Algorithme PID amélioré et sélection multi PID. Il est possible de régler jusqu'à 3 paramètres PID différents pour une variété de matériaux (par exemple, cylindre avec tampons en néoprène, échantillons à faible résistance) et de méthodes d'essai (par exemple, ACV, flexion, traction indirecte).
• Compatible avec le nouveau logiciel Datamanager, conçu pour les laboratoires d'essais de matériaux de construction, pour l'acquisition, l'affichage et la gestion des données en temps réel
• Intégration des périphériques avec Link-LAB
• Procédure de vérification automatique de la mesure de la charge, en connectant des cellules de charge appropriées et notre unité de lecture numérique au PC
• Sélection de la langue (y compris le cyrillique et le chinois)
• Sélection de l'unité (kN, tonne, lbf)
• Port USB pour la mise à jour du micrologiciel et la sauvegarde des données de configuration d'origine (PID, étalonnage, etc.), en cas de perte et/ou de corruption des données. La restauration des paramètres d'usine de la machine est facile et ne nécessite pas d'assistance technique.

Tableau des caractéristiques physiques

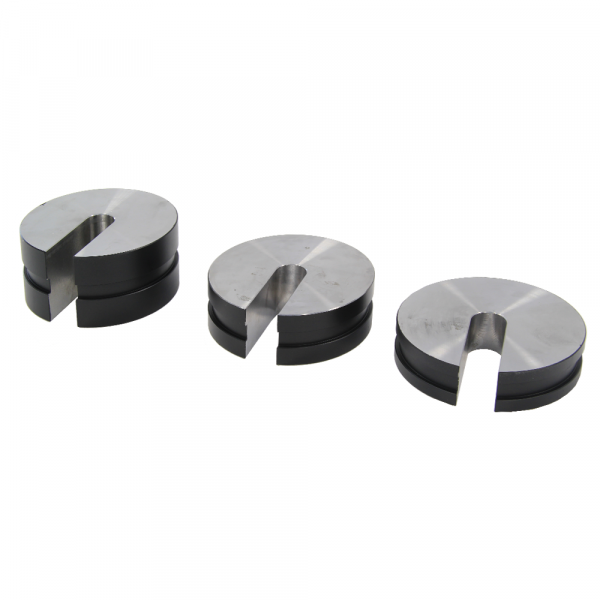

 *Utiliser des pièces d'écartement conformes à la taille de l'échantillon pour éviter la surcourse du piston.
**Ces machines sont calibrées en unité lbf.
