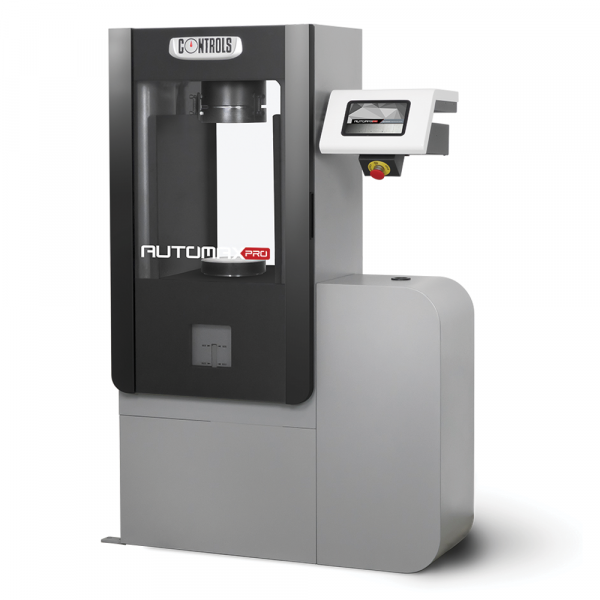

ASTM - Haut de gamme Machine d’essais de compression Automatique AUTOMAX PRO

Description

AUTOMAX PRO est la nouvelle machine de compression haut de gamme Compact-Line de CONTROLS et constitue le premier choix pour les essais de rupture standard automatiques.

AUTOMAX PRO présente de nouvelles caractéristiques et capacités qui révolutionneront les opérations de tous les laboratoires d'essais de qualité de construction progressifs.
LinkLAB est le nouveau progiciel de connectivité de laboratoire exclusif de CONTROLS.
Il permet à votre AUTOMAX Pro d'être une partie connectée de votre infrastructure de laboratoire en prenant des entrées de n'importe quel nombre de systèmes et d'appareils de mesure auxiliaires, augmentant l'efficacité et éliminant les erreurs de transposition.




Les machines se composent de:

Cadre
Cadre soudé à quatre colonnes à haute rigidité dont la stabilité a été testée conformément à la norme EN 12390-4. Siège sphérique robuste dans un bain d'huile lubrifiante, permettant un alignement initial libre au premier contact avec l'échantillon et un blocage automatique jusqu'à la fin de l'essai.

Plateaux de compression
Voir tableau. Certificat traçable de dureté de surface disponible sur demande.

Automax PRO, Système automatique de puissance et de contrôle
Voir les spécifications techniques.

Caractéristiques de sécurité
Comprend : Valve de pression maximale pour éviter la surcharge de la machine ; interrupteur de fin de course du piston ; bouton d'arrêt d'urgence ; porte avant et protection transparente contre les fragments à l'arrière.









Système d'alimentation et de contrôle du béton intelligent, automatique et connecté, pour les essais de défaillance standard.

AUTOMAX PRO est la nouvelle machine de compression haut de gamme Compact-Line de CONTROLS et constitue le premier choix pour les essais de rupture standard automatiques.

  • Grande amélioration de l'efficacité et de l'élimination des erreurs: LinK-LAB - Solution de station d'essai intégrée pour une connexion transparente et des entrées de données provenant de nombreux dispositifs auxiliaires pour la mesure dimensionnelle, le poids, le code à barres, etc.
  • Tout automatique - gain de temps: L'automatisation complète du cycle de test maximise la productivité et garantit que les tests sont effectués avec précision selon des méthodes prédéfinies, éliminant ainsi les variables de l'opérateur.
  • Haute précision et économie d'énergie: Notre technologie de moteur à courant continu offre un contrôle de charge très précis, silencieux et efficace, à la fois à basse vitesse et à faible charge.
  • Utilisation intuitive, rapide et simple : Le système de contrôle intégré est doté d'un écran graphique couleur intuitif de 7 pouces, qui fonctionne comme une tablette ou un téléphone intelligent, et qui rend AUTOMAX PRO rapide et simple à utiliser.
  • Conformité aux normes - tranquillité d'esprit : Le matériel et le micrologiciel sont totalement conformes à toutes les principales normes internationales d'essai du béton, y compris ASTM C39 et EN 12390-3.
  • Fonctionnalité multilingue: Le système est disponible en plusieurs langues et est entièrement compatible avec les caractères non latins pour le chinois, le cyrillique (et plus encore).

Label/normes

  AASHTO T22‰ASTM C39

Spécifications techniques

Spécifications techniques

SYSTEME AUTOMATIQUE DE PUISSANCE ET DE CONTRÔLEAUTOMAX PRO

Hydraulique





  • moteur CC, 720W, 50-60Hz
  • Pression maximale de travail 700 bar
  • Électrovanne de chargement/déchargement pour l'exécution du test via l'écran/PC et arrêt automatique en cas de défaillance de l'échantillon

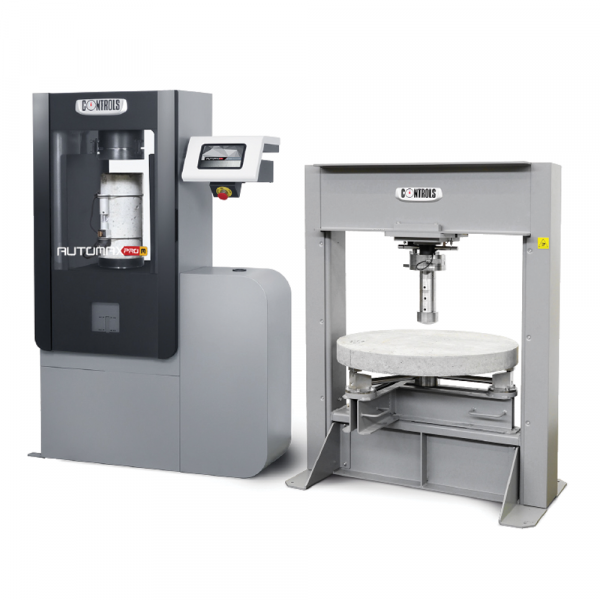

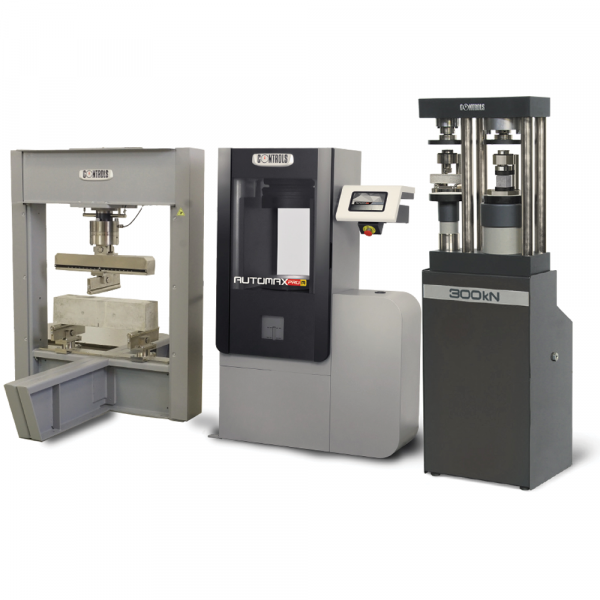

  • Contrôle actif d'un maximum de 4 cadres par sélection via l'écran/PC (troisième et quatrième cadres en option). Voir accessoires.
  • Technologie d'économie d'énergie ES pour réduire la consommation d'énergie et permettre un fonctionnement silencieux


Matériel



  • 524 000 points haute résolution/stabilité canaux analogiques
  • 4 canaux pour les capteurs de charge
  • Fréquence de contrôle 250 Hz
  • Fréquence d'échantillonnage 250 Hz
  • 7", 800 x 480 pixels, 16 M couleurs, écran graphique tactile capacitif à détection d'icônes
  • Capacité de stockage illimitée pour les données de test sur une carte SD interne de 16 Go
  • Port USB pour le stockage des données de test sur une clé USB externe et pour la mise à jour du micrologiciel
  • Port Ethernet pour PC / Internet / communication réseau
  • Imprimante graphique intégrée en option incluant le tracé du temps de charge
  • Port RS 232 pour le téléchargement de données au format ASCII


Firmware

  • Exécution d'essais de compression, flexion, traction indirecte, ACV en mode automatique avec taux de charge contrôlé par un système P.I.D. en boucle fermée
  • Exécution de rampes de chargement avec la possibilité d'augmenter ou de réduire manuellement la vitesse d'essai pendant l'essai
  • La commande de pause pour maintenir une charge stable peut être activée à une valeur prédéfinie avant le test ou selon les besoins pendant le test

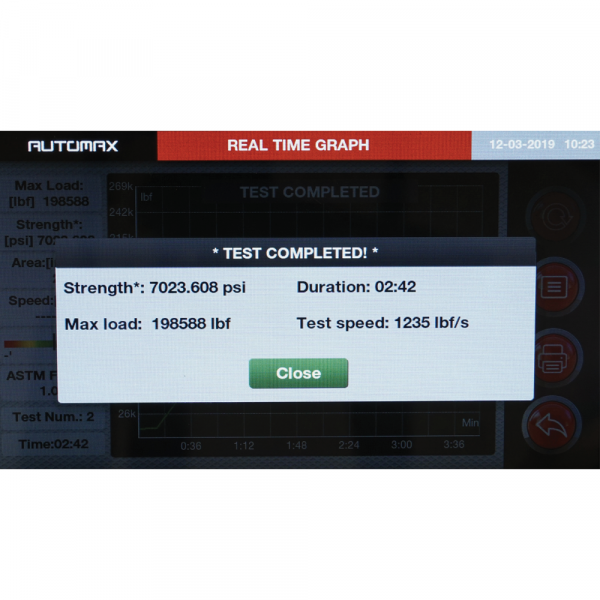

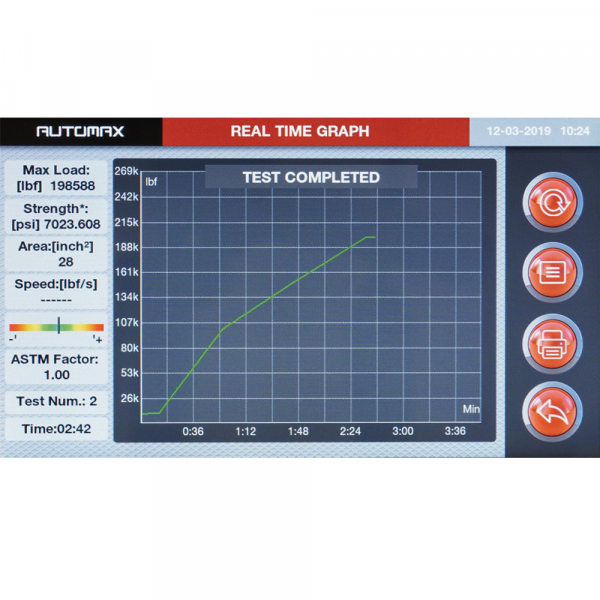

  • Affichage simultané de la charge, de la charge spécifique, du taux de charge réel, du graphique charge/temps

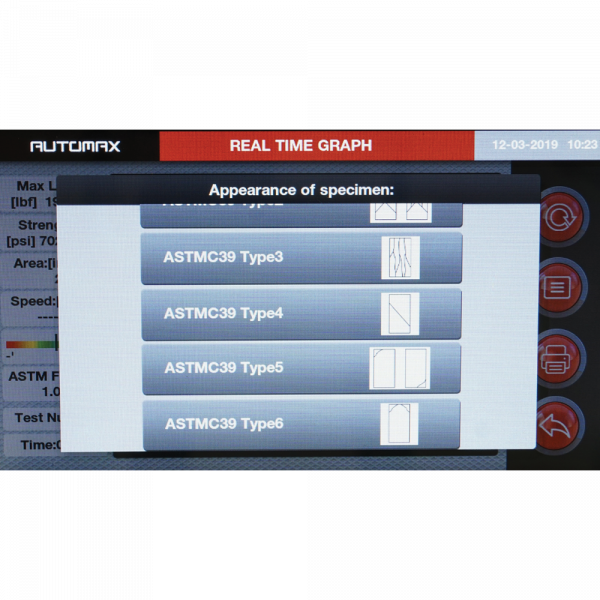

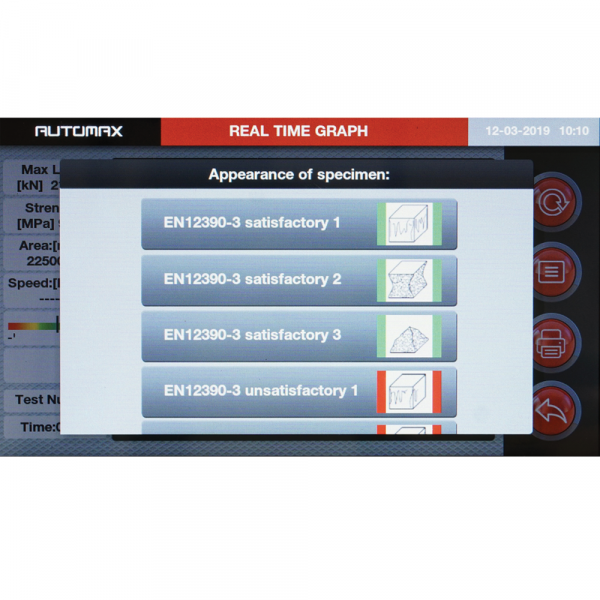

  • Enregistrement du type de défaillance de l'échantillon (selon EN ou ASTM) dans les résultats de l'essai
  • Téléchargement des données vers une imprimante interne (en option) ou vers un PC via le port RS 232 ou vers une clé USB
  • Communication PC/réseau via Ethernet
  • Linéarisation multicoefficiente de la courbe d'étalonnage pour une meilleure précision à faibles charges évitant ainsi l'utilisation d'un second capteur de pression
  • Fonction d'enregistrement pour un maximum de 9 profils d'essai pour chaque canal, y compris : le type d'essai (par exemple, compression, flexion, traction indirecte), la taille et la forme de l'échantillon, le taux de charge, la norme d'essai et d'autres informations générales. Chacun des profils d'essai enregistrés peut être rappelé automatiquement pour gagner du temps
  • Algorithme PID amélioré et sélection multi PID. Il est possible de régler jusqu'à 3 paramètres PID différents pour une variété de matériaux (par exemple, cylindre avec tampons en néoprène, échantillons à faible résistance) et de méthodes d'essai (par exemple, ACV, flexion, traction indirecte).
  • Compatible avec le nouveau logiciel Datamanager, conçu pour les laboratoires d'essais de matériaux de construction, pour l'acquisition, l'affichage et la gestion des données en temps réel
  • Intégration des périphériques avec Link-LAB
  • Procédure de vérification automatique de la mesure de la charge, en connectant des cellules de charge appropriées et notre unité de lecture numérique au PC
  • Sélection de la langue (y compris le cyrillique et le chinois)
  • Sélection de l'unité (kN, tonne, lbf)
  • Port USB pour la mise à jour du micrologiciel et la sauvegarde des données de configuration d'origine (PID, étalonnage, etc.), en cas de perte et/ou de corruption des données. La restauration des paramètres d'usine de la machine est facile et ne nécessite pas d'assistance technique.





Tableau des caractéristiques physiques









Modèle 50-A12F02 (A12F12*)
A12F04 (A12F14*) 		A42F02 (A42F12*)
A42F04 (A42F14*)		A52F02 (A52F12*)
A52F04 (A52F14*)
Capacité kN (lbf)1500 (330,000)2000 (450,000)3000 (660,000)
Lumière du jour verticale maximale**, mm (pouces)375 (14.7")375 (14.7")375 (14.7")
Lumière du jour horizontale, mm (pouces)265 (10.4")350 (13.8")370 (14.6")
Course maximale du piston, mm (pouces)50 (2")50 (2")50 (2")
Dimensions du plateau supérieur, mm (pouces)dia.165x30 (6.5 "x1.2")dia.165x30 (6.5"x1.2")dia.165x30 (6.5"x1.2")



Dimensions du plateau inférieur, mm

Les dimensions du plateau inférieur sont les suivantes

(pouces)



Dia. 250x30



(9.8"x1.2")***

Dia.300x50

Dia.300x50

Dia.

(11.8 "x2")***

Pour les autres, c'est la même chose.

dia.300x50

Cette page est disponible en anglais seulement.

(11.8 "x2")***

Pour les autres, il s'agit d'un format de 300x50 pouces.

Dureté de la surface du platine55.5 HRC (600 HV)55.5 HRC (600 HV)55.5 HRC (600 HV)
Platens flatness toll, mm (inches)0.02 (0.0008")0.02 (0.0008")0.02 (0.0008")
Dimensions totales, mm810x425x1085930x420x1530
(36,6" x 16,5" x 60,2")		1020x475x1550
(40.16" x 18.7" x 61")
Poids approx., kg2857401105



* Ces machines sont calibrées en unité lbf.
**Utilisez des pièces d'écartement conformes à la taille de l'échantillon pour éviter la surcourse du piston
*** Avec trou de centrage fileté à utiliser avec des pièces d'écartement à goupille filetée

Numéros de commande



50-A12F02: Machine de compression automatiqueAUTOMAX PRO COMPACT-Line, 1500 kN cap. pour cylindres jusqu'à 160 x 320 mm. Conforme à ASTM C39, AASHTO T22. 230V/50-60Hz/1Ph.







50-A12F04: Machine de compression automatiqueAUTOMAX PRO COMPACT-Line, 1500 kN cap. pour cylindres jusqu'à 160 x 320 mm. Conforme à ASTM C39, AASHTO T22. 110V/60Hz/1Ph.





Accessoires





50-C0050/CAL : étalonnage spécial de l'unité de lecture numérique de la charge assurant la classe 1 à partir de 1% de la pleine échelle de la machine d'essai (charge maximale)

50-SW/DM: Logiciel Datamanager compatible avec DIGIMAX, PILOT, AUTOMAX, PILOT PRO, AUTOMAX PRO et PRO-M. Convient pour le contrôle à distance du système (sauf DIGIMAX), l'acquisition des données, le traitement et l'archivage. Câble LAN inclus.







50-C9080/68: Pièce de distance dia.200x68mm complète avec les deux goupilles de centrage central pour un empilage simple et deux vis pour une fixation solide.



50-Q60P/PRINT: Mise à jour des séries AUTOMAX PRO et PILOT PRO pour incorporer une imprimante graphique série dans le panneau arrière permettant de tracer la charge/le temps (impression disponible pour les langues avec des caractères latins uniquement)



50-C50/P1 : Application d'un interrupteur magnétique au protecteur de sécurité (uniquement pour les testeurs automatiques). Convient aux machines de compression automatique.

50-A12F14: Machine de compression automatiqueAUTOMAX PRO COMPACT-Line, cap. 330'000 lbf (1500 kN) pour cylindres jusqu'à 6 "x12" (160 x 320 mm). Conforme à la norme ASTM C39, AASHTO T22. 110V/60Hz/1Ph.



50-A42F02: Machine de compression automatiqueAUTOMAX PRO COMPACT-Line, 2000 kN cap. pour cylindres jusqu'à 160 x 320 mm. Conforme à ASTM C39, AASHTO T22 - Châssis haute rigidité à 4 colonnes soudées - 230 V, 50-60 Hz, 1 Ph.

50-A42F04: Machine de compression automatiqueAUTOMAX PRO COMPACT-Line, 2000 kN cap. pour cylindres jusqu'à 160 x 320 mm. Conforme à ASTM C39, AASHTO T22 - Châssis à 4 colonnes soudées de haute rigidité - 110 V, 60 Hz, 1 Ph.

50-A42F12: Machine de compression automatiqueAUTOMAX PRO COMPACT-Line, 450'000 lbf (2000 kN) cap. pour tester des cylindres jusqu'à 6 "x12" (160 x 320 mm). Conforme aux normes ASTM C39 et AASHTO T-22. - 230 V, 50-60 Hz, 1 Ph.



50-C9080 : Pièce d'écartement dia 200 x 30 mm

50-A42F14: Machine de compression automatiqueAUTOMAX PRO COMPACT-Line, 450'000 lbf (2000 kN) cap. pour tester des cylindres jusqu'à 6 "x12" (160 x 320 mm). Conforme aux normes ASTM C39 et AASHTO T-22. - Châssis à 4 colonnes soudées de haute rigidité - 110 V, 60 Hz, 1 Ph.

50-C9080/30 : Pièce de distance dia.200x30mm complète avec les deux goupilles de centrage central pour un empilage simple et deux vis pour une fixation solide.





50-C9082 : Pièce d'écartement dia 200 x 50 mm

50-C9080/50: Pièce d'écartement dia.200x50mm complète avec les deux goupilles de centrage central pour un empilage simple et deux vis pour une fixation solide.



50-C9083 : Pièce d'écartement dia 200 x 68 mm 50-C9086 : Pièce d'écartement dia 200 x 100 mm.

50-C9080/100: Pièce de distance dia.200x100mm complète avec les deux goupilles de centrage central pour un empilage simple et deux vis pour une fixation solide.





50-A52F02: Machine de compression automatiqueAUTOMAX PRO COMPACT-Line, 3000 kN cap. pour cylindres jusqu'à 160 x 320 mm. Conforme à la norme ASTM C39, AASHTO T22 - Châssis haute rigidité à 4 colonnes soudées - 230 V, 50-60 Hz, 1 Ph.

50-A52F04: Machine de compression automatiqueAUTOMAX PRO COMPACT-Line, 3000 kN cap. pour cylindres jusqu'à 160 x 320 mm. Conforme à ASTM C39, AASHTO T22 - Châssis à 4 colonnes soudées de haute rigidité - 110 V, 60 Hz, 1 Ph.

50-A52F12: Machine de compression automatiqueAUTOMAX PRO COMPACT-Line, 660'000 lbf (3000 kN) cap. pour tester des cylindres jusqu'à 6 "x12" (160 x 320 mm). Conforme aux normes ASTM C39 et AASHTO T-22. - Châssis à 4 colonnes soudées de haute rigidité - 230 V, 50-60 Hz, 1 Ph.

50-A52F14: Machine de compression automatiqueAUTOMAX PRO COMPACT-Line, 660'000 lbf (3000 kN) cap. pour tester des cylindres jusqu'à 6 "x12" (160 x 320 mm). Conforme aux normes ASTM C39 et AASHTO T-22. - Châssis à 4 colonnes soudées de haute rigidité - 110 V, 60 Hz, 1 Ph.

50-C10D/3F : Troisième cadre pour la série AUTOMAX. Sélection du bâti par écran/PC.

50-C20E/4F : Quatrième cadre pour les séries AUTOMAX Multitest e et AUOTMAX PRO. Sélection de la trame par PC.

50-KLAB/E: Programme de connectivité de laboratoire LinK-LAB Enterprise pour les machines contrôlées par PC via le logiciel DATAMANAGER.
