Spécifications techniques

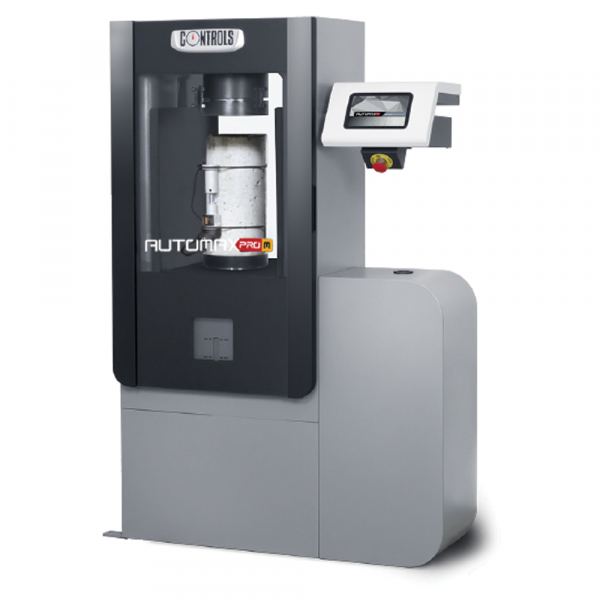

Système de puissance et de contrôle AUTOMAX PRO-M AUTOMATIQUE

Hydraulique

• moteur CC, 720W, 50-60Hz
• Pression maximale de travail 700 bar
• Électrovalve de chargement/déchargement pour l'exécution du test via l'écran/PC et arrêt automatique à la rupture de l'échantillon

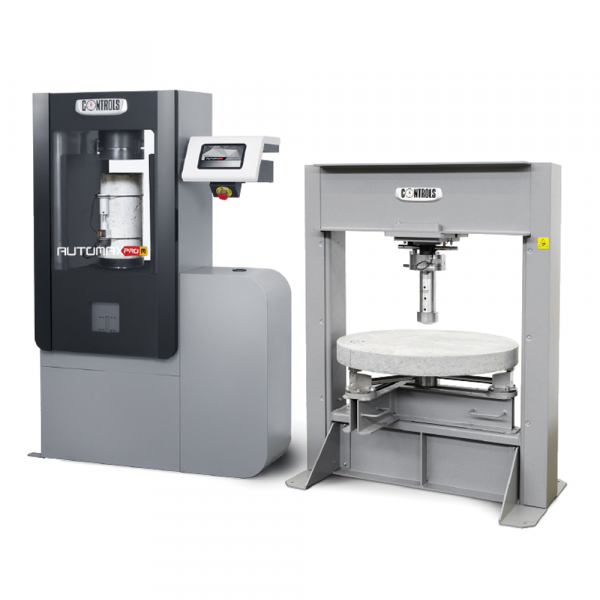

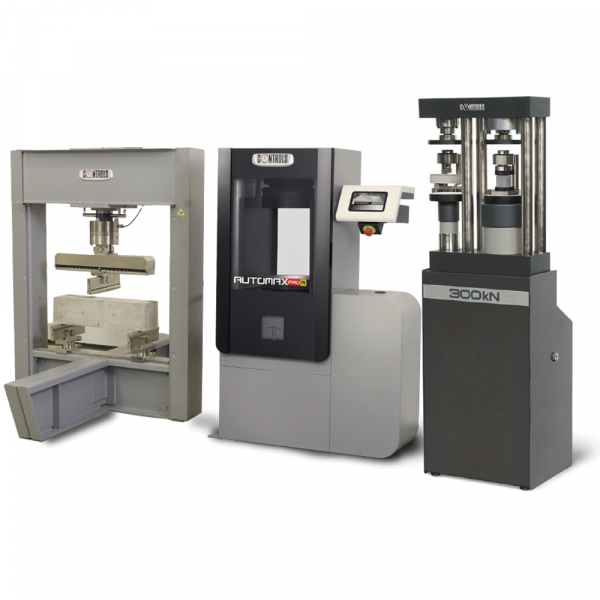

• Contrôle actif d'un maximum de 4 cadres par sélection via l'écran/PC (troisième et quatrième cadres en option). Voir accessoires.
• Technologie d'économie d'énergie ES pour réduire la consommation d'énergie et permettre un fonctionnement silencieux
• Technologie de partage des flux pour effectuer des cycles de chargement et de déchargement à un rythme contrôlé

Matériel

• 524 000 points de canaux analogiques haute résolution/stabilité
• 6 canaux à configurer en usine:
  • 2 canaux pour les capteurs de charge
  • 2 canaux pour les capteurs de charge ou de déplacement/déformation
  • 2 canaux pour capteurs de déplacement/déformation
• Fréquence de contrôle 250 Hz
• Fréquence d'échantillonnage 250 Hz
• 7", 800 x 480 pixels, 16 M couleurs, écran graphique tactile capacitif à détection d'icônes
• Capacité de stockage illimitée pour les données de test sur une carte SD interne de 16 Go
• Port USB pour le stockage des données de test sur une clé USB externe et pour la mise à jour du micrologiciel
• Port Ethernet pour la communication PC / Internet / réseau
• Imprimante graphique intégrée en option avec tracé du temps de charge (pour les essais de défaillance standard)
• port RS 232 pour le téléchargement de données au format ASCII

Firmware

• Exécution d'essais de compression, flexion, traction indirecte, ACV, module d'élasticité, détermination du coefficient de Poisson plus essais contrôlés par déplacement (avec 50-FW/DC) et essais de traction (avec 50-FW/UTS) en mode automatique avec vitesse d'essai contrôlée par un système PID en boucle fermée.
• Affichage simultané de :

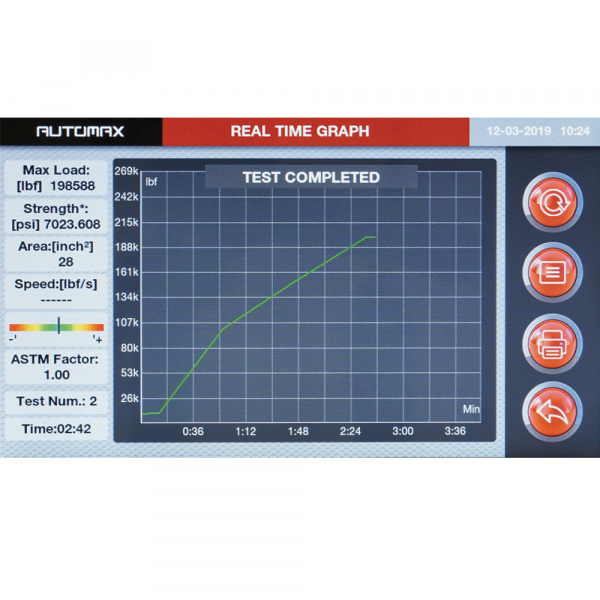

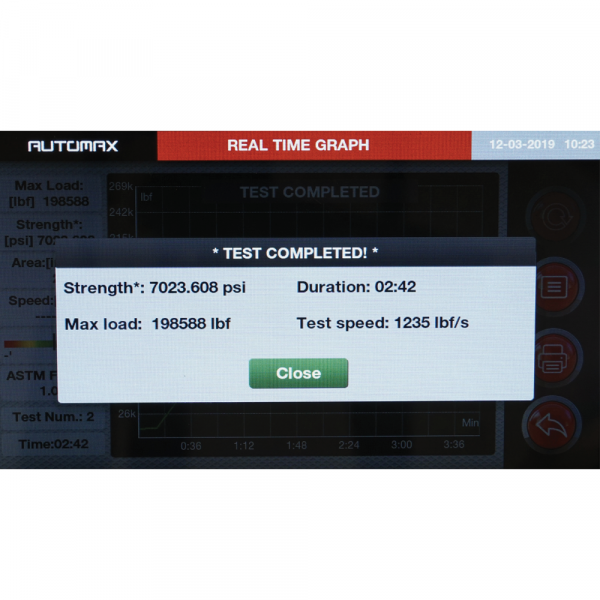

  • charge, contrainte, vitesse de charge réelle, graphique charge / temps dans les essais de rupture standard
  • charge, contrainte, déformation, graphique contrainte / déformation dans les essais de module d'élasticité et de coefficient de Poisson
  • charge, déplacement, contrainte / déplacement dans les essais contrôlés par déplacement (avec 50-FW/DC)
  • charge, contrainte, déplacement et % d'allongement (traverse), déplacement et % d'allongement (extensomètre, si connecté), graphique contrainte/% d'allongement dans les essais de traction (avec 50-FW/UTS)

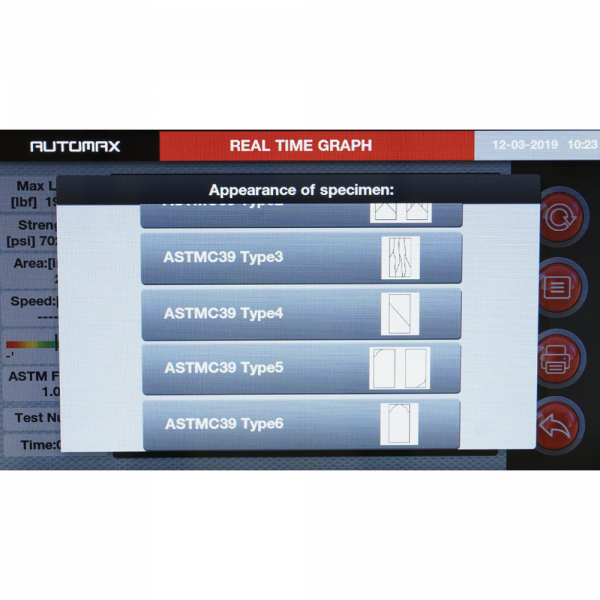

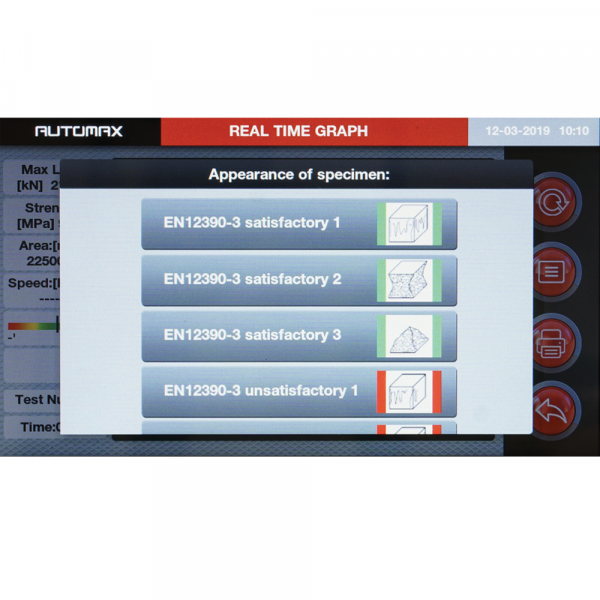

• Enregistrement du type de rupture de l'éprouvette (selon EN ou ASTM) dans les résultats des essais de compression du béton
• Réalisation automatique des essais de module d'élasticité selon les principales normes internationales avec calcul automatique des résultats des essais
• Exécution (avec 50-SW/DC) d'essais contrôlés par déplacement sur poutres, poutres entaillées, dalles rondes ou carrées
• Exécution (avec 50-FW/UTS) d'essais de traction automatique avec :
  • Contrôle jusqu'à la limite d'élasticité par :
    • Contrainte (méthode B selon EN 6892-1)
    • Déformation en utilisant un extensomètre (méthode A1 selon EN 6892-1)
    • Déformation en utilisant la traverse (méthode A2 selon EN 6892-1)
  • Contrôle après la limite d'élasticité par séparation des mâchoires
• Élaboration des résultats d'essai de traction : ReH, ReL, Rp, allongement final, etc. conforme à EN ISO 6892-1 et EN 15630-1
• Téléchargement des données vers l'imprimante interne (en option) ou vers un PC via port RS 232 ou vers une clé USB
• Communication PC / réseau via Ethernet
• Linéarisation multi-coefficients de la courbe d'étalonnage pour une meilleure précision à faibles charges, évitant ainsi l'utilisation d'un second transducteur de pression
• Fonction d'enregistrement pour jusqu'à 9 profils de test pour chaque canal incluant : type de test (par ex. compression, flexion, traction, module d'élasticité, contrôle de déplacement, tension), taille et forme de l'échantillon, vitesse d'essai et autres informations générales. Chacun des profils de test enregistrés peut être rappelé automatiquement pour gagner du temps.
• Algorithme PID amélioré et sélection multi PID. Jusqu'à trois réglages PID différents peuvent être ajustés pour chaque canal pour une variété de matériaux (par ex. cylindre avec coussinets en néoprène, éprouvettes de faible résistance) et de méthodes d'essai (par ex. ACV, flexion, module d'élasticité, contrôle de déplacement)
• Compatible avec les logiciels DATAMANAGER, E-Module, D-Control et UTS récemment publiés, adaptés aux laboratoires d'essais de matériaux de construction, pour le contrôle à distance, l'acquisition de données en temps réel et le calcul des résultats.
• Intégration des périphériques avec Link-LAB
• Procédure de vérification automatique de la mesure de la charge, en connectant des cellules de charge appropriées et notre unité de lecture numérique au PC
• Sélection de la langue (y compris cyrillique et chinois)
• Sélection de l'unité (kN, tonne, lbf)
• Port USB pour la mise à jour du firmware et la sauvegarde sécurisée des données de configuration d'origine (PID, étalonnage, etc.), en cas de perte et/ou de corruption des données. La restauration de la machine aux paramètres d'usine est facile, évitant le besoin de tout support technique.

Tableau des caractéristiques physiques

* Ces machines sont calibrées en unité lbf.
**Utilisez des pièces d'écartement conformes à la taille de l'échantillon pour éviter la surcourse du piston.
*** Avec trou de centrage fileté à utiliser avec des pièces d'écartement avec goupille filetée
