Compacteur Marshall automatique, ASTM

Description

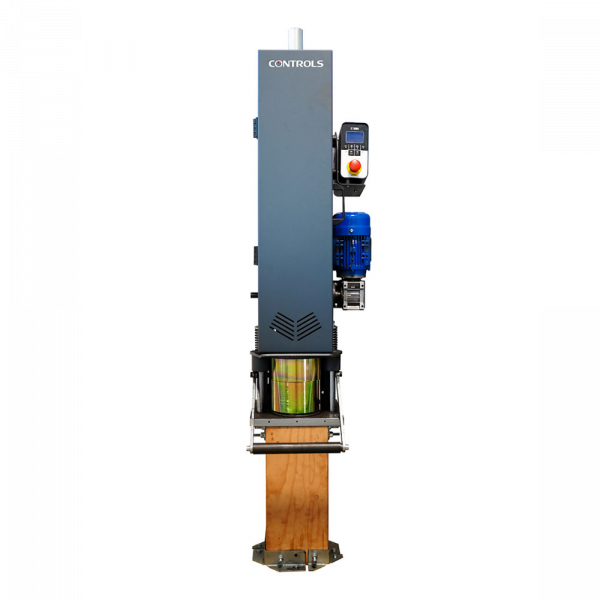

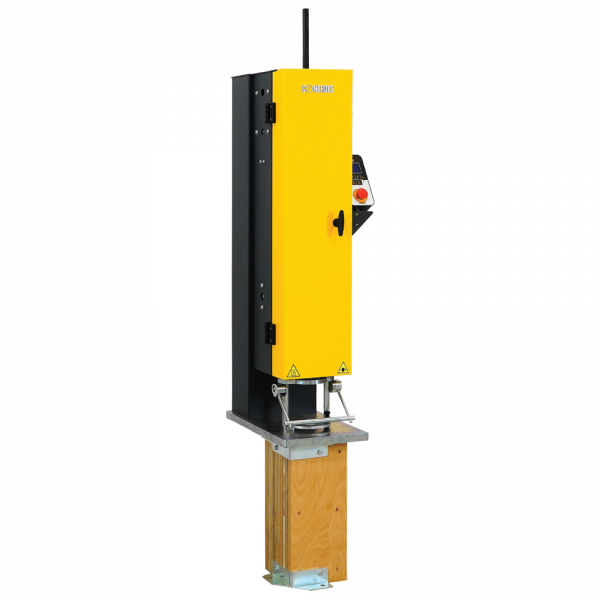

L'appareil compacte automatiquement l'échantillon et s'arrête après un nombre prédéfini de coups. Toutes les parties mobiles sont protégées par des protections qui arrêtent automatiquement le compacteur lorsqu'elles sont ouvertes et le panneau de commande est équipé d'un bouton rouge d'arrêt d'urgence, le tout conforme aux prescriptions de la CE. Le compacteur est fourni avec un socle en bois. Les compacteurs ASTM Marshall sont disponibles pour les moules de 4'' seulement (voir les modèles 76-B444x) et pour les moules de 6'' et 4'' (voir les modèles 76-B446x). Les compacteurs Marshall 76-B446x sont fournis avec un ensemble de pilon de 6'', tandis que l'ensemble de pilon de 4'' doit être fourni séparément. Pour tous les modèles, les moules doivent être commandés séparément. Voir les accessoires.

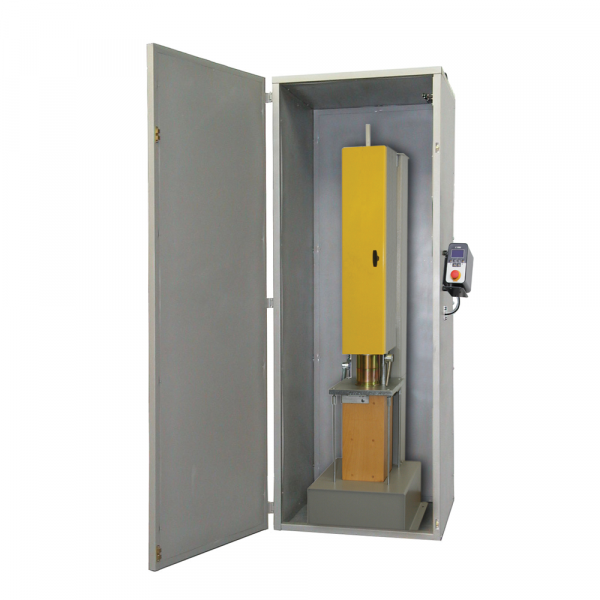

Tous les compacteurs peuvent être installés en usine à l'intérieur de l'armoire de réduction du bruit et de sécurité CE 33-T3712/CB. Voir les accessoires.

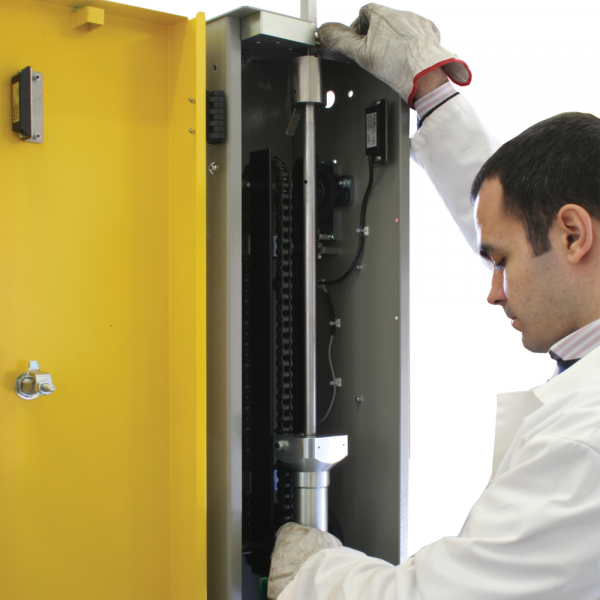

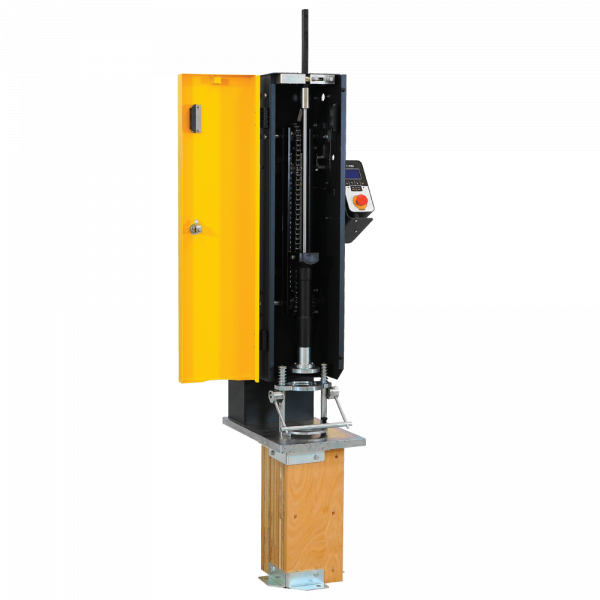

  • Les deux versions sont dotées d'une commande automatique et d'un dispositif de levage à pilon fiable
  • Écran graphique haute résolution 128x80 pixels et clavier à membrane 6 touches
  • Cabine de réduction du bruit disponible
  • Les versions CE sont équipées de protecteurs pour la protection de l'opérateur et d'un bouton d'arrêt d'urgence

    •

Label/normes

  ASTM D1559‰ASTM D5581‰AASHTO T245‰ASTM D6926

Spécifications techniques

Spécifications techniques





Modèles76-B4442
76-B4443
76-B4444		76-B4462
76-B4463
76-B4464
Puissance nominale800 W2000 W
Fréquence de chute (lows/min)55 ± 555 ± 5
Diamètre de la face de bourrage98.5 mm149.4 mm
Poids du cadre4536 ± 9 g10,21 ± 0,01 kg
Hauteur de chute457 ± 3 mm457 ± 2 mm
Dimensions globales385x470x1867 mm423x578x1861 mm
Poids approx.150 kg170 kg

Numéros de commande



76-B4442: Compacteur automatique à impact Marshall pour moules de 4", conforme aux normes ASTM D1559, D6926 et AASHO T245. Interface utilisateur : écran graphique de grande taille et clavier à membrane. 230V, 50Hz, 1ph.

76-B4443: Compacteur automatique à impact Marshall pour moules de 4", conforme aux normes ASTM D1559, D6926 et AASHO T245. Interface utilisateur : écran graphique de grande taille et clavier à membrane. 220V, 60Hz, 1ph.

Accessoires





33-T3712/CB: Caisson de réduction du bruit pour compacteur universel CBR-Proctor série 33-T371x et compacteurs Marshall 76-B444x, B443x et B446x



76-B4444: Compacteur automatique à impact Marshall pour moules de 4", conforme aux normes ASTM D1559, D6926 et AASHO T245. Interface utilisateur : écran graphique de grande taille et clavier à membrane. 110V, 60Hz, 1ph.



76-B4462 : Compacteur automatique à impact Marshall pour moules de 6'' et 4'', conforme à la norme ASTM D5581. Interface utilisateur : écran graphique de grande taille et clavier à membrane. Complet avec l'ensemble de pilon 6''. L'ensemble pilon 4'' et les moules ne sont pas inclus, ils doivent être achetés séparément. 230V, 50Hz, 1ph.





76-B4463: Compacteur automatique à impact Marshall pour moules de 6'' et 4'', conforme à la norme ASTM D5581. Interface utilisateur : écran graphique de grande taille et clavier à membrane. Complet avec l'ensemble de pilon 6''. L'ensemble pilon 4'' et les moules ne sont pas inclus, ils doivent être achetés séparément. 220V, 60Hz, 1ph.



76-B4464: Compacteur automatique à impact Marshall pour moules de 6'' et 4'', conforme à la norme ASTM D5581. Interface utilisateur : écran graphique de grande taille et clavier à membrane. Complet avec l'ensemble de pilon 6''. L'ensemble pilon 4'' et les moules ne sont pas inclus, ils doivent être achetés séparément. 110V, 60Hz, 1ph.
