Système Triaxial automatique - AUTOTRIAX EmS

Description

L'AUTOTRIAX EmS est un système d'essai triaxial avancé qui peut réaliser automatiquement jusqu'à 6 essais complets et indépendants en même temps, du début à la fin, sans aucune intervention humaine.



Le système de contrôle en boucle fermée surveille en permanence l'état des composants, afin de réagir à toute modification des paramètres prédéfinis à chaque étape de l'essai.
Autotriax EmS peut réaliser différents types d'essais triaxiaux :



  • Essais de contrainte totale et effective UU (non consolidé non drainé), CU (consolidé non drainé) et CD (consolidé drainé) conditions isotropes selon les normes ASTM et BS;
  • Essais de trajectoire de contrainte selon les méthodes MIT et Cambridge;
  • Essais anisotropes à volume contrôlé K0;
  • Essais de perméabilité dans des cellules triaxiales selon BS 1377 : 6;
  • Essai triaxial sur sol non saturé avec contrôle de la succion matricielle par la méthode de translation d'axe.



En outre, un progiciel supplémentaire est disponible sur demande pour réaliser :



  • CRS - Constant Rate of Strain
  • (taux de déformation constant)
  • Compression non confinée
  • CBR (California Bearing Ratio)

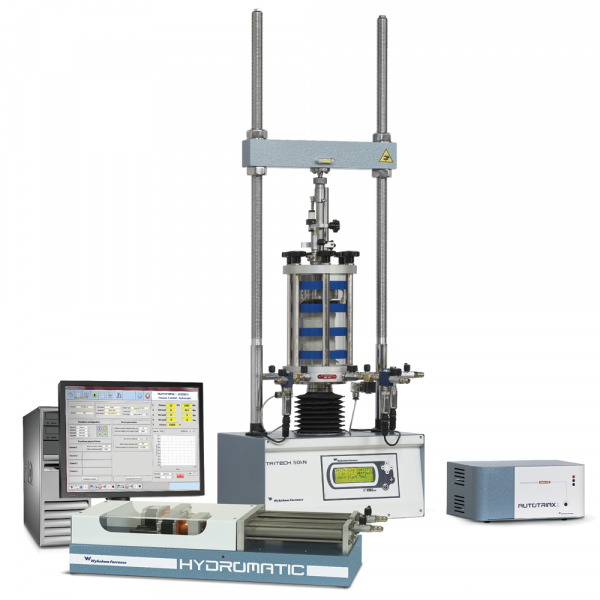

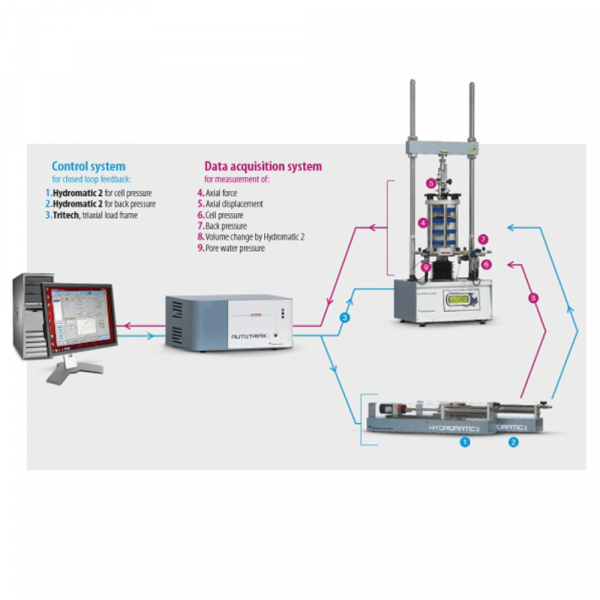

Une configuration triaxiale typique entièrement automatique contrôlée par PC comprend :

Cadre de charge

TRITECH 50 kN ou 100 kN : les cadres de charge TRITECH originaux à haute performance pour les essais triaxiaux, solution idéale pour les laboratoires avancés et de recherche qui veulent effectuer des essais de haute qualité à des niveaux de productivité élevés, directement gérés par l'unité d'acquisition et de contrôle des données.

Cellule triaxiale avec accessoires:
Le modèle approprié peut être sélectionné dans notre gamme (voir le cadre de charge triaxial TRITECH et les cellules triaxiales à bandes ou les cellules triaxiales à double paroi requises pour les essais non saturés) ou, comme alternative, les machines existantes peuvent être utilisées.

Unité d'acquisition et de contrôle des données
Unité d'acquisition et de contrôle des données transmettant les données et les informations entre le logiciel et tous les composants actifs, tels que les contrôleurs de pression et le cadre de charge triaxial Tritech.

Contrôleur de pression/volume
Quatre modèles sont disponibles en fonction de la capacité de pression maximale (3500 ou 1700 kPa) et du nombre de lignes de pression (une ou deux).

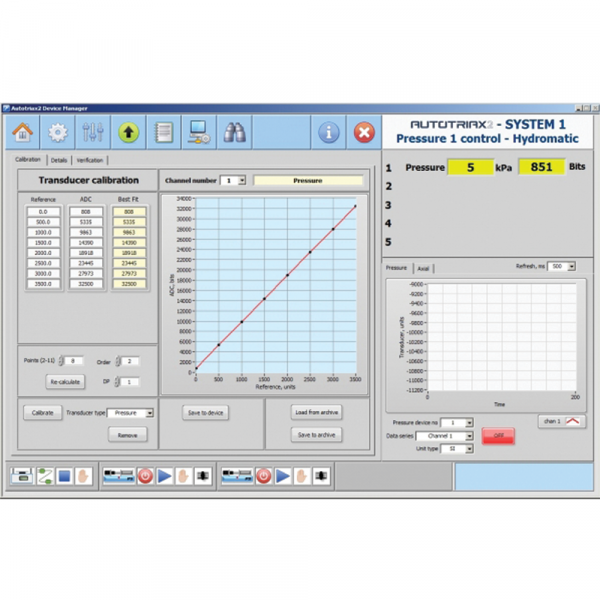

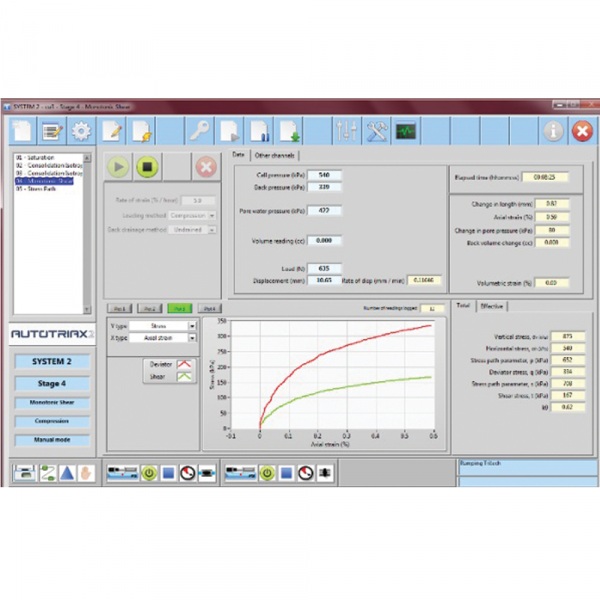

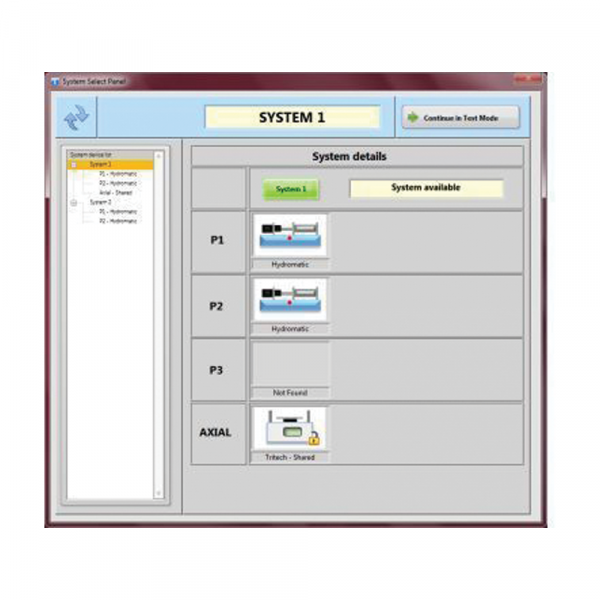

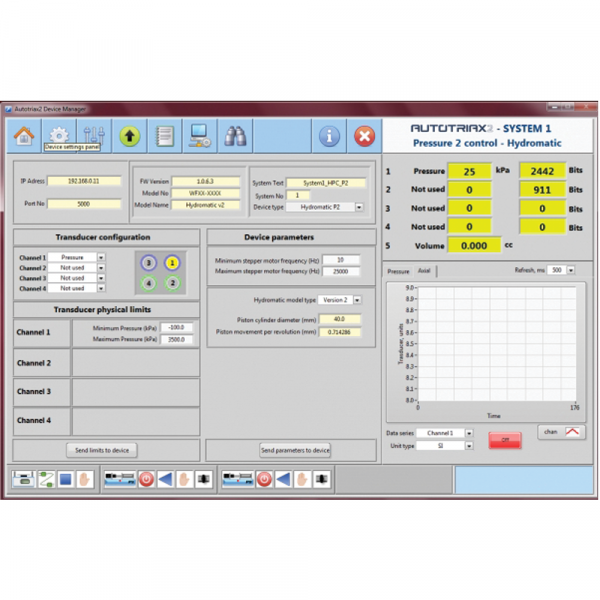

Logiciel de contrôle et de traitement automatique des essais triaxiaux.
Le logiciel AUTOTRIAX EmS est une interface complète et conviviale entre l'opérateur et le système d'essai.

Les configurations d'Autotriax EmS peuvent être étendues et élargies au cours des étapes suivantes, afin de contrôler d'autres essais en ajoutant des composants appropriés. Ces opérations peuvent être facilement effectuées sur place en configurant simplement le logiciel convivial, en tant que système prêt à l'emploi.

  • Tests 24/7 sans interruption, maximisant la productivité et réduisant les demandes sur votre personnel.

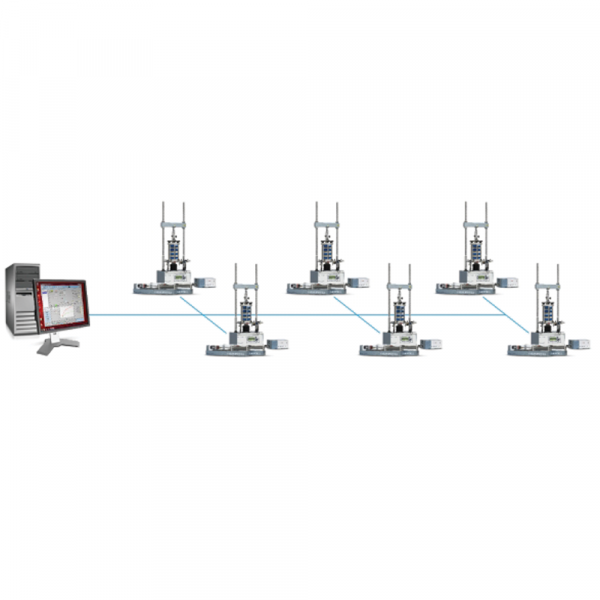

  • Exécution automatique de jusqu'à six essais triaxiaux indépendants du début à la fin avec un seul PC;
  • Système de contrôle entièrement PC avec Windows multitâche et convivial, le logiciel PC est conforme aux normes en vigueur;
  • Commande PC en boucle fermée à haute vitesse pour une surveillance continue et une réaction instantanée des composants du système;
  • Conception modulaire pour une expansion facile du système, en ajoutant simplement les progiciels et les composants appropriés;
  • Flexibilité maximale avec quatre modèles de contrôleurs de pression / volume d'eau;
  • Les facteurs externes et les incohérences entre les différents opérateurs sont minimisés ; les procédures d'essai sont toujours répétables et conformes;
  • Cellule triaxiale renforcée par des bandes pour une pression de travail maximale jusqu'à 3500 kPa, convenant également aux essais d'extension;
  • Compatible avec des transducteurs sur échantillon et des éléments de pliage;
  • Economie d'espace;
  • Le compresseur d'air n'est pas nécessaire (à l'exception des essais sur les sols non saturés).

Label/normes

  BS 1377:6‰BS 1377:7‰ASTM D2850‰ASTM D4767‰BS 1377:8‰ASTM D7181‰EN 17892-8‰EN 17892-9

Spécifications techniques

Spécifications techniques

  • Nombre maximal de tests simultanés : 6
  • Nombre maximal de canaux : 96 (dans la configuration la plus étendue)
  • Capacité : 50 kN et 100 kN
  • Vitesse : 0.00001 - 99.99999 mm/min
  • Gamme d'échantillons : 38,50,70,100,150 mm de diamètre
  • Pression de travail de l'eau: 1700 ou 3500 kPa
  • Résolution de la pression : 0,1 kPa
  • Capacité maximale du contrôleur de pression / volume : 250 cc
  • Résolution du volume : 0.001 cc
  • Résolution effective : 131000 points
  • Communication par réseau local
