Essais de matériaux Fondation  Compacteur Marshall automatique à impact, EN

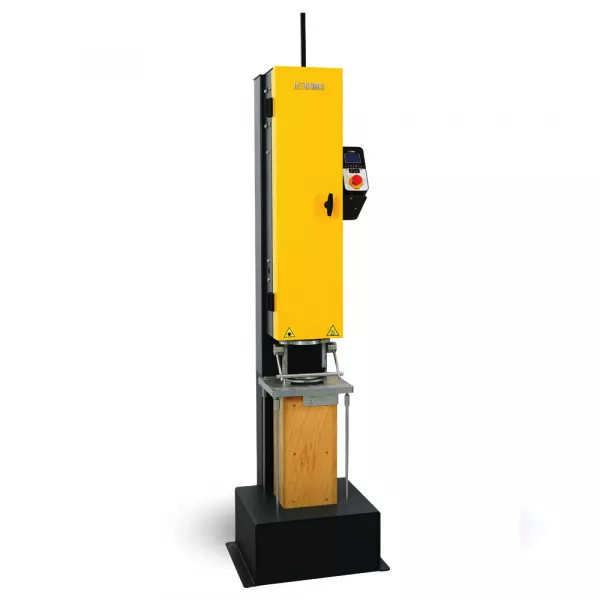

Compacteur Marshall automatique à impact, EN

  • Commande automatique
  • Protection totale de l'opérateur, sécurité conforme à la réglementation CE
  • Ecran graphique haute résolution 128x80 pixels et clavier à membrane 6 touches
  • Système de levage du marteau-pilon amélioré, hauteur de chute constante, conception moderne et fiable

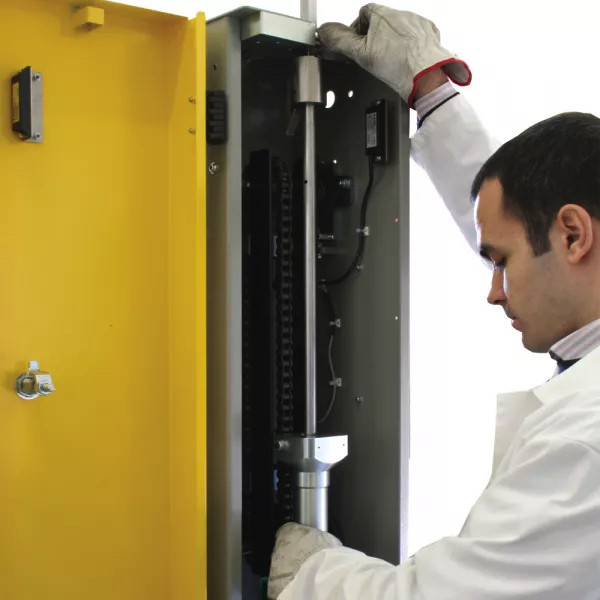

  • Système de remplacement du marteau-pilon facile à utiliser
  • Réduction du bruit et armoire de sécurité disponibles sur demande

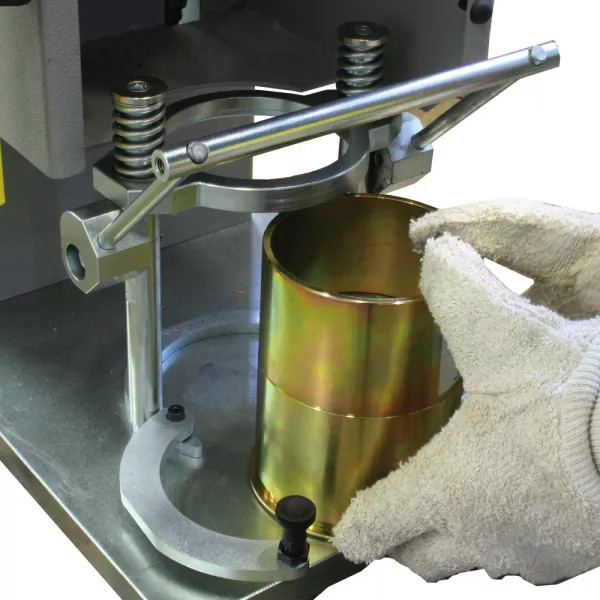

L'appareil compacte automatiquement l'acier et s'arrête après le nombre de coups prédéfini. Le moule est maintenu en place par un système de serrage rapide et pratique. Le mécanisme d'arrêt est réglé de manière à ce que le marteau-pilon tombe à la même distance à chaque coup. Le compacteur comprend le bloc de bois dur stratifié et la plaque vibrante de 450x450x200 mm. Toutes les pièces mobiles sont protégées par un carter de sécurité, qui arrête automatiquement le compacteur lorsqu'il est ouvert, et le panneau de commande est doté d'un bouton d'arrêt d'urgence rouge, conforme à la réglementation CE.
Le compacteur peut être installé en usine dans l'armoire de réduction du bruit 76-B4000/CB et de sécurité CE. Voir les accessoires.

Label/normes

EN 12697-10‰ EN 12697-30

Spécifications techniques

  • Puissance:800 W
  • Vitesse du choc: 50 coups en 55/60s
  • Masse du marteau: 4535 ± 15 g
  • Poids total du mobile:7850 ± 50 g
  • Hauteur de chute : 460 ± 3 mm
  • Socle en bois stratifié:200 x 200 x 200 x 450 mm, densité 670 à 770 kg/m3
  • Socle en béton (fourni) : 450 x 450 x 450 x 450 x 450 x 200 mm
  • Dimensions : 540 x 556 x 2066 mm
  • Poids: 270 kg
  • Dimensions totales (lxwxh):540 x 556 x 2066 mm
  • Fréquence:50 coups en 55/60 s

Numéros de commande

  • 76-B4432 - Compacteur automatique à impact Marshall pour échantillons de 101,6 mm de diamètre. Conforme à la norme EN, 230 V, 50 Hz, 1 ph

Accessoires

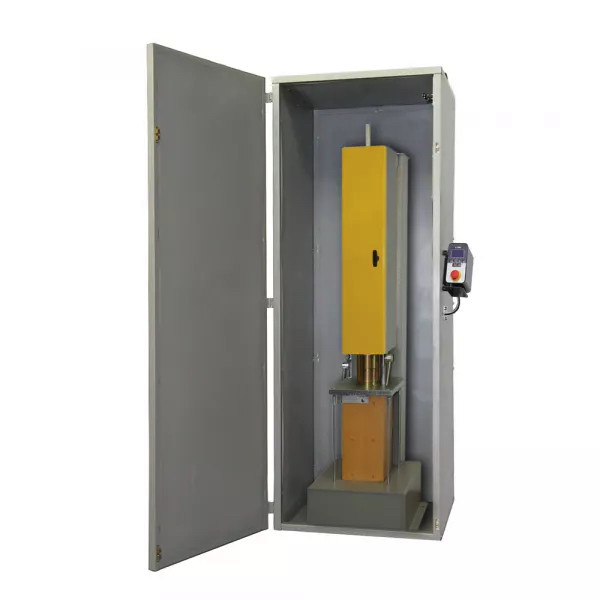

  • 76-B4000/CB - Cabine de réduction du bruit pour compacteurs automatiques Marshall ASTM et EN

Description

Les compacteurs automatiques Marshall peuvent être installés dans une usine à l'intérieur de cette armoire qui assure soit la réduction du bruit (moins de 78 dB), soit la sécurité de l'opérateur conformément à la réglementation CE, ceci en considérant que la machine s'arrête automatiquement dès que l'on ouvre la porte.

  • Dimensions : 850x670x2200 mm environ.
  • Poids : 130 kg

Accessoires EN 12697-30

  • 76-B0042/1 - Bloc d'acier 100 mm dia. 50 mm de haut. Pour le chauffage initial du marteau de compactage.

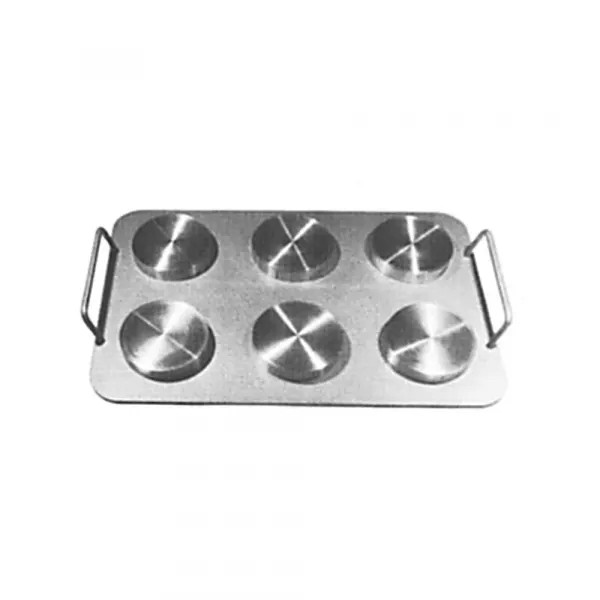

  • 76-B0043/4 - Plaque de stockage avec six disques de 100 mm de diamètre. Pour refroidir les espèces dans l'air.
  • 16-T0080 - Presse universelle. Pour démouler des échantillons de 101,6 et 152,4 mm (4" et 6")
