Dispositif de compression axiale et circonférentielle

Description

Le compressomètre / extensomètre pour le module d'élasticité statique et le coefficient de Poisson selon ASTM C469 est un dispositif permettant de mesurer la déformation longitudinale et la déformation diamétrale correspondante des cylindres en béton de diamètre 150x300 mm (C0221/E et C0221/D) et de diamètre 100x200 mm (C0221/F), ou du noyau, soumis à une charge axiale. Il fonctionne en mesurant le déplacement relatif de points de référence sur la surface du cylindre.

Les modèles disponibles sont :

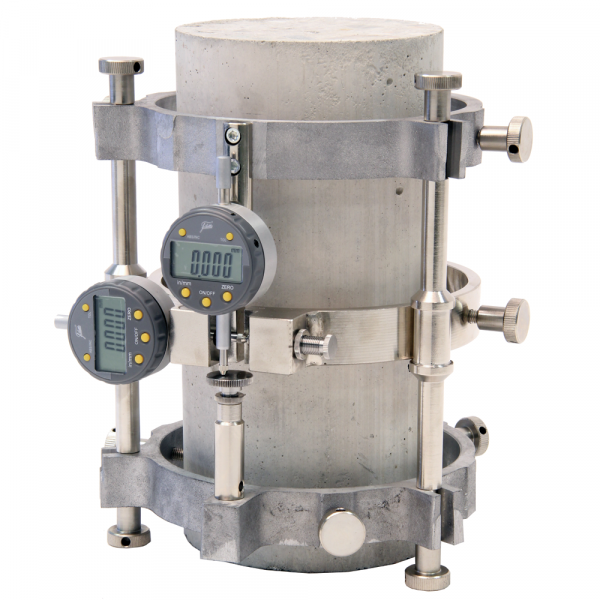

  • 55-C0221/D équipé de deux jauges numériques 25x0,001 mm.

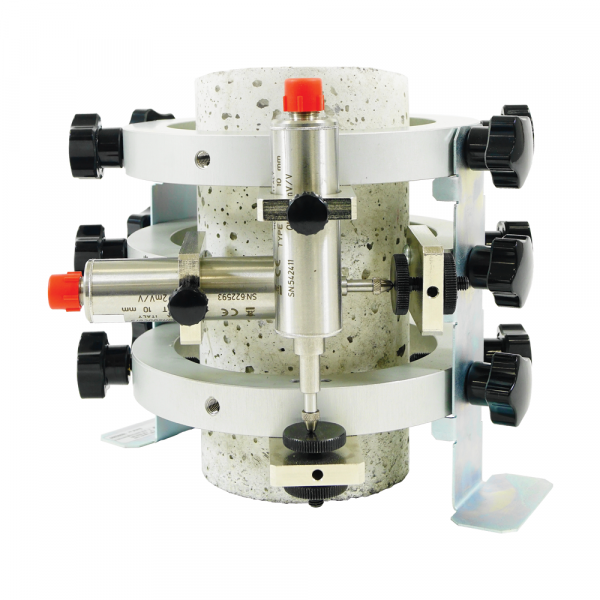

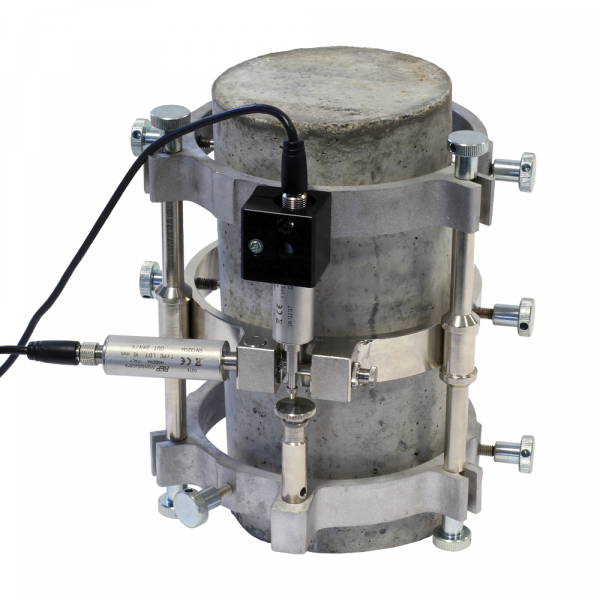

  • 55-C0221/E et C0221/F équipés de deux capteurs de déplacement de haute précision de type LDT, 0,001mm x 10mm.

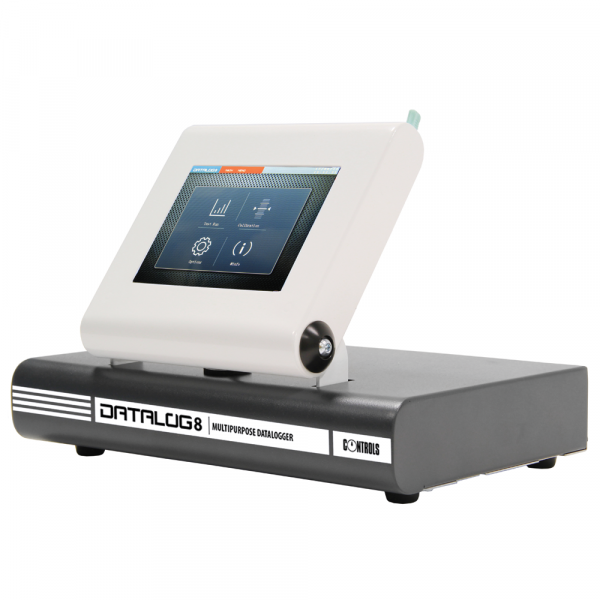

Les modèles équipés de capteurs de déplacement peuvent être connectés à un enregistreur de données approprié ou, directement à nos consoles de contrôle automatique MCC ou Automax Multitest qui peuvent fournir une charge cyclique et une détermination automatique du module d'élasticité. L'enregistreur de données comme, par exemple, notre mode 82-P9008, peut être utilisé avec des testeurs de compression pour la mesure de la déformation axiale lorsqu'il n'est pas obligatoire d'effectuer des cycles de chargement / déchargement, mais seulement des rampes de chargement. Dans ce cas, l'un des canaux de l'enregistreur de données doit être utilisé pour le signal de charge provenant d'un capteur de pression supplémentaire avec connecteur à 3 voies monté sur le testeur de compression. Veuillez contacter nos techniciens pour obtenir des informations et un service complets

NOTE:
  • le modèle équipé de capteurs de déplacement peut être connecté à nos unités de lecture et de contrôle AUTOMAX Multitest et MCC ou à notre enregistreur de données multicanaux
  • le modèle équipé de comparateurs numériques peut télécharger les mesures sur un PC à l'aide d'un câble dédié (voir accessoires).
  • Idéal pour la déformation axiale et la mesure de l'extension diamétrale.
  • Convient aux cylindres de diamètre 150x300mm (6 "x12") et de diamètre 100x200mm (4 "x8").
  • Application facile et rapide sur l'échantillon.
  • Deux types de systèmes de mesure sont disponibles : les comparateurs numériques ou les capteurs de déplacement de haute précision de type LDT.


    Label/normes

      ASTM C469

    Spécifications techniques

    Spécifications techniques

    55-C0221/D
    Course des comparateurs : 25,4 x0,001 mm
    Longueur de la jauge axiale : 150 mm
    Éprouvettes : cylindres dia.150x300mm, 6 "x12", 160mm x320 mm



    55-C0221/E
    Course des capteurs de déplacement : 10mm
    Longueur de la jauge axiale : 150mm
    Éprouvettes : cylindres dia.150x300mm, 6 "x12", 160mm x320 mm



    55-C0221/F
    Course des capteurs de déplacement : 10mm
    Longueur de la jauge axiale : 100mm
    Échantillon : cylindres dia.100x200mm, 4 "x8"





    Numéros de commande



    55-C0221/D : Dispositif de compression axiale et circonférentielle complet avec jauge numérique 25.4x0,001 mm avec sortie pour connexion PC (câble spécial requis)

    55-C0221/E : Dispositif de compression axiale pour cylindre dia.150x300mm complet avec deux transducteurs de déplacement LDT de haute précision 10mm de course

    Accessoires





    82-D1261/LINK : Câble série pour connexion

    PC 55-C0221/F : Dispositif de compression axiale pour cylindre dia.100x200mm complet avec deux transducteurs de déplacement LDT de haute précision 10mm de course

    .
