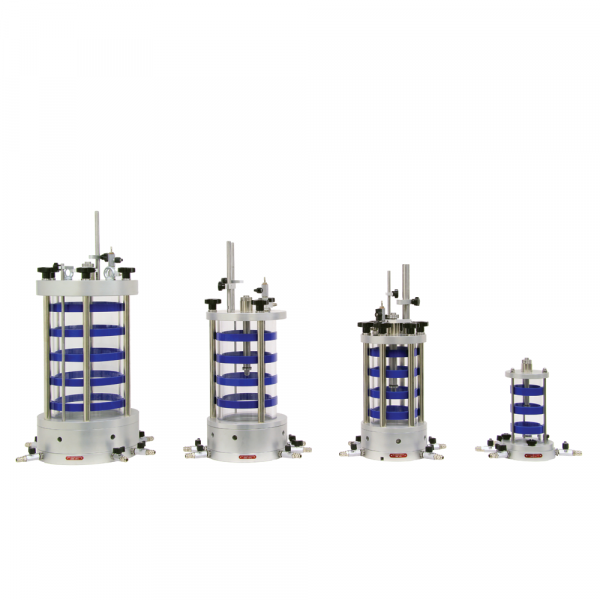

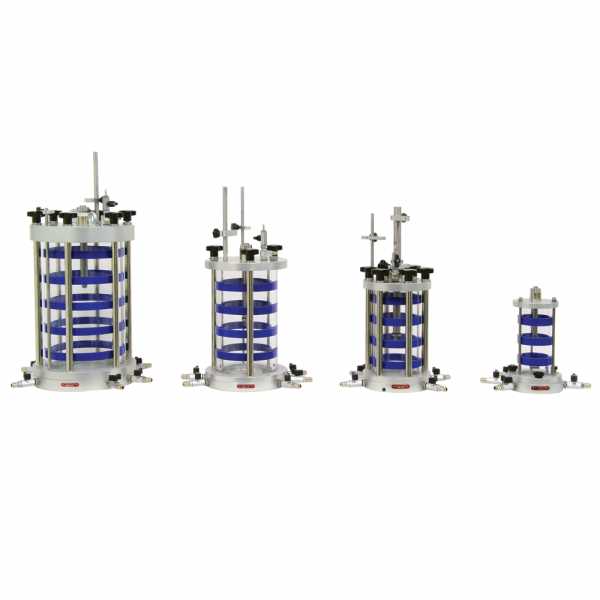

Cellule triaxiale nervurée

  • Construction en alliage léger, bélier en acier inoxydable et joint torique
  • Serre-cylindre de cellule intégré

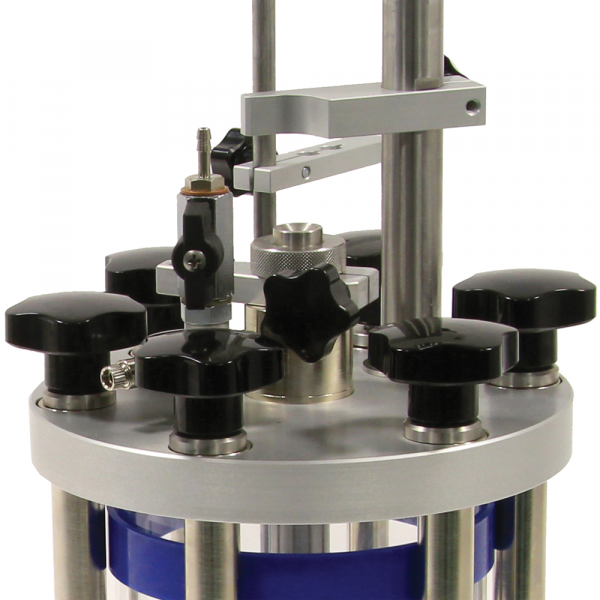

  • Inclut un pilier et une enclume pour jauge de contrainte ou transducteur

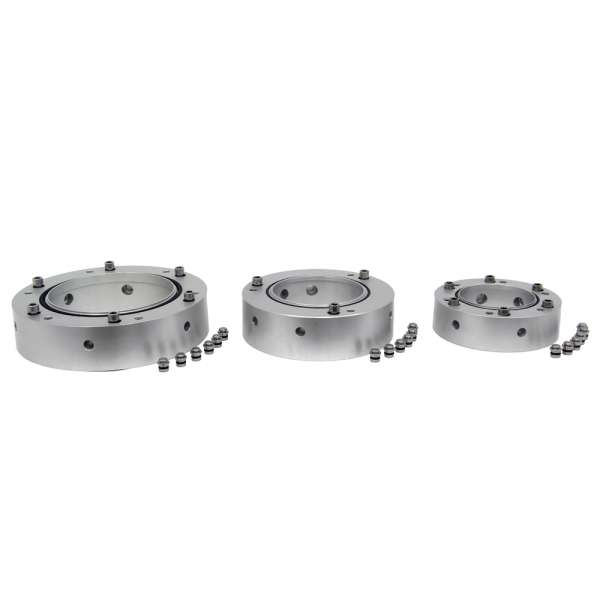

  • Cinq vannes de changement de volume on/off sont fournies en standard
  • Pour des tailles d'échantillons entre 38 et 150 mm de diamètre
  • Les chambres de longueur standard acceptent les capteurs de pesage submersibles
  • Conception d'assemblage rapide
  • Les cellules sont conçues pour accueillir un échantillon d'une hauteur deux fois supérieure à son diamètre

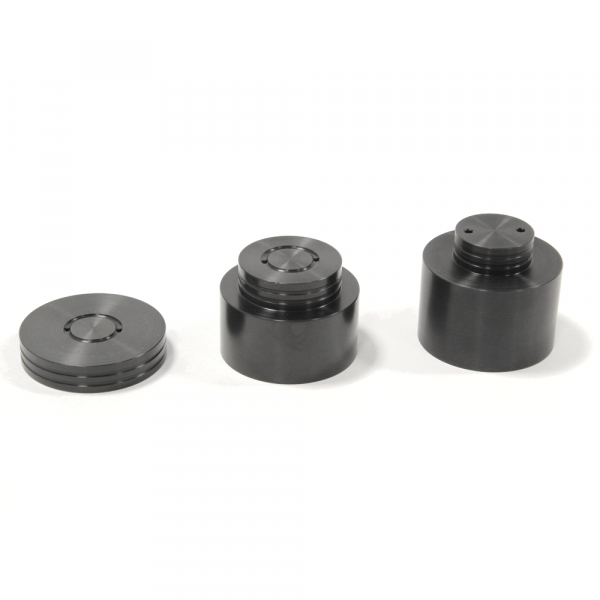

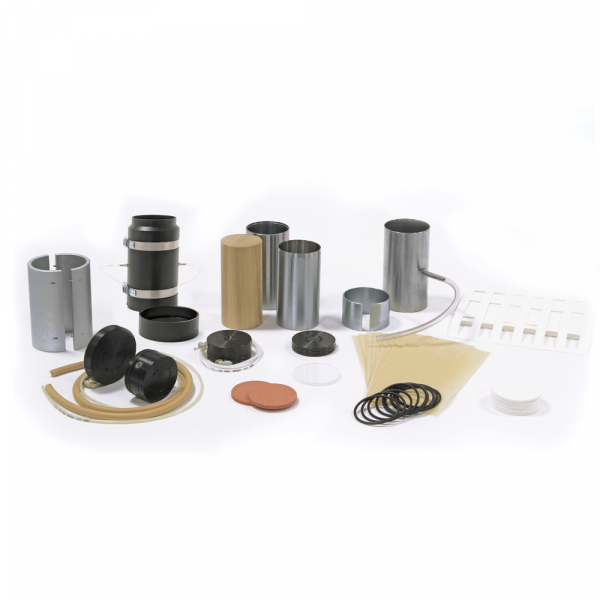

  • Les adaptateurs de base, les socles, les capuchons supérieurs, les disques poreux, les membranes en caoutchouc et les anneaux d'étanchéité ne sont pas inclus. Voir les accessoires.
  • Modèles :28-WF4070 ; 28-WF4100 ; 28-WF4150 avec socle et capuchon supérieur peuvent être utilisés également pour effectuer des essais de parcours de contrainte et des essais dynamiques en utilisant un aspirateur
  • Les modèles :28-WF4070 ; 28-WF4100 ; 28-WF4150 peuvent être mis à niveau avec un kit avancé les rendant compatibles avec des transducteurs miniatures sur échantillon et des éléments de cintrage.

Label/normes

  BS 1377:6‰BS 1377:7‰ASTM D2850‰ASTM D4767‰ASTM D5084‰BS 1377:8‰ASTM D7181‰EN 17892-8‰EN 17892-9

Spécifications techniques

Spécifications techniques

Modèle 28-WF4050WF4070WF4100WF4150
Taille nominale dia. mm5070100150
Range of spec. size dia. mm38-5038-7038-10038-150
Pression maximale d'utilisation kPa3500350020002000
Hauteur maximale [mm]410670745870
Dia. mm (y compris les soupapes)350400440650
Poids approx. [kg]7152140
Test
Stress effectif/Stress totalxxxx
Trajectoire de contrainte xxx
Test dynamique / Extension xxx
Sur les éléments de l'échantillon/bender* xxx

* Nécessite le kit de mise à niveau avancée

Numéros de commande

28-WF4050: Cellule triaxiale à bandes pour un diamètre d'échantillon allant jusqu'à 50mm.

28-WF4070: Cuvette triaxiale à bandes pour un diamètre d'échantillon allant jusqu'à 70mm.



Accessoires



28-WF4070/ADV : kit de mise à niveau avancé pour la cellule triaxiale mod. WF4070 permettant l'utilisation de mini sur les transducteurs d'échantillons et les éléments de pliage.

28-WF4100/ADV : Kit de mise à niveau avancé pour la cellule triaxiale mod. WF4100 permettant l'utilisation de mini sur les transducteurs d'échantillons et les éléments de cintrage.

29-WF4005/E : Accessoire de test d'extension pour une connexion rigide au coulisseau de la cellule triaxiale à bande

28-WF4150/ADV : Kit de mise à niveau avancé pour la cellule triaxiale mod. WF4150 permettant l'utilisation de mini transducteurs d'échantillonnage et d'éléments de pliage.

28-WF4100: Cellule triaxiale à bandes pour un diamètre d'échantillon allant jusqu'à 100 mm.



28-WF4150: Cuvette triaxiale à bandes pour un diamètre d'échantillon allant jusqu'à 150mm.
