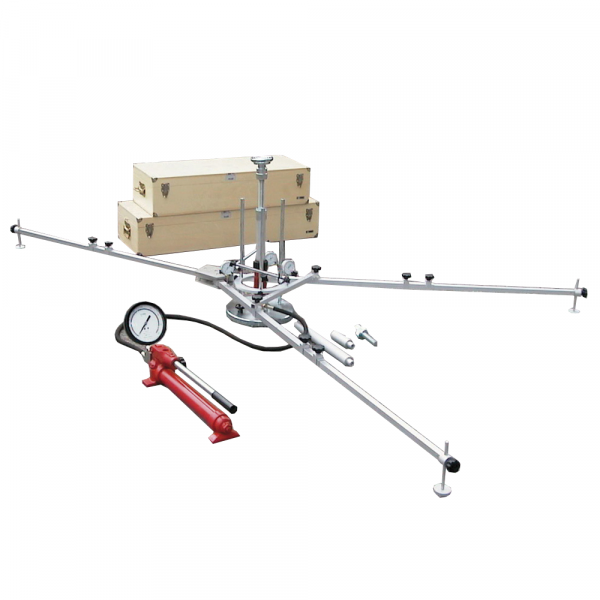

Bearing Plate Test Apparatus, SWISS

Appareil de test de plaque d'appui, SWISS

Description

Utilisé pour estimer la capacité portante d'un sol dans des conditions de chargement sur le terrain sur des éléments de chaussée flexibles.
Le poids relativement léger (68 kg au total) et les dimensions réduites de l'appareil le rendent très facile à utiliser et à déplacer d'un endroit à l'autre. Le pont de mesure en alliage d'aluminium est très léger et possède des extensions télescopiques qui permettent de le positionner en quelques minutes avec un minimum d'effort. Le contrôle à distance de la charge et la jauge sont montés sur la pompe et il n'est pas nécessaire de s'approcher du plateau pour enregistrer la charge. Les déformations sont mesurées à l'aide de trois indicateurs à cadran.

Label/normes

SNV 70312

Spécifications techniques

Spécifications techniques

  • Capacité du vérin de chargement : 100 kN
  • Gamme de mesure : 0 à 0,8 MN/m2
  • Indicateurs à cadran : No. 1, course de 10 mm, divisions de 0,01 mm
  • Dimensions de la mallette de transport:
    1) 1080x360x200 mm
    2) 920x360x200 mm
  • Poids total env. 68 kg

Numéros de commande



35-T11S1 : Appareil d'essai de roulements à plaques 100 kN, méthode suisse. Comprend : kit hydraulique avec chariot, trois comparateurs, plaques d'appui de 300 et 160 mm, gabarit non inclinable et poutre avec coffret de transport en bois. :
