Rhéomètre à flexion de barreau, BBR

Description

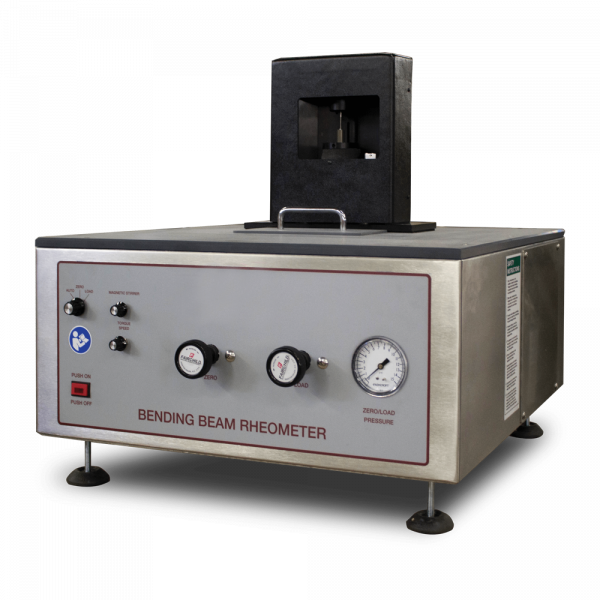

L'essai au rhéomètre à faisceau de flexion (BBR) (voir figure 1) permet de mesurer les propriétés de rigidité et de relaxation à basse température des liants bitumineux. Ces paramètres donnent une indication de la capacité d'un liant bitumineux à résister à la fissuration à basse température. - Pour en savoir plus : http://www.pavementinteractive.org/article/bending-beam-rheometer/#sthash.NocVgDFH.dpuf
Le rhéomètre à faisceau de flexion (BBR) est conçu pour effectuer des essais de flexion sur des liants bitumineux et des spécimens similaires conformément aux normes ASTM D6648 et AASHTO T313. Ces essais consistent à appliquer une force constante à un spécimen dans un bain réfrigéré afin de dériver des taux spécifiques de déformation à différentes températures.

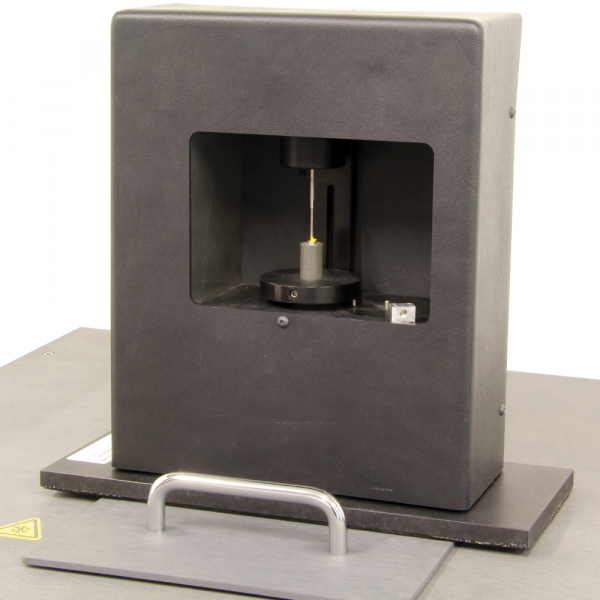

Le système de rhéomètre à faisceau de flexion (BBR) se compose d'une unité de base à bain fluide, d'un appareil d'essai de flexion à trois points qui se retire facilement de l'unité de base pour le chargement et le déchargement des spécimens, d'une unité de refroidissement externe avec contrôleur de température et d'un kit de matériel d'étalonnage avec mallette de transport. Le système comprend un PC et le logiciel d'essai.




Le rhéomètre à faisceau de flexion BBR peut être utilisé dans le cadre de votre programme d'essais basés sur les performances de Superpave.





Les essais de flexion BBR peuvent être effectués sur des éprouvettes ou sur des éprouvettes.

  • Construction durable et résistante à la corrosion
  • Contrôle informatisé, acquisition de données et analyse
  • Contrôleur de température PID avec affichage numérique
  • Deux RTD en platine indépendants pour un contrôle précis de la température
  • Bain de refroidissement réfrigéré mécaniquement avec un liquide de refroidissement sans CFC sans danger pour l'environnement
  • LVDT intégré et cellule de charge compensée en température pour des résultats de test précis

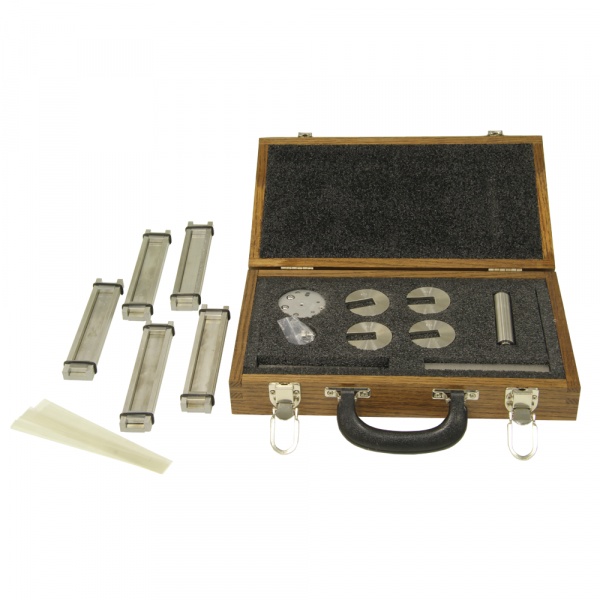

  • Inclut un kit d'étalonnage complet avec une mallette de transport
  • Inclut des moules à spécimens conformes aux normes ASTM/AASHTO
  • PC et logiciel inclus

Label/normes

  ASTM D6648‰AASHTO T313‰EN 14771

Spécifications techniques

Spécifications techniques

Modèles81-PV5902
81-PV5904
Conformité
à la norme
ASTM D6648
AASHTO T313
EN 14771
Commande de la machine parPC (inclus) avec logiciel dédié
Cadre de chargementConstruction intégrale en acier inoxydable sans frottement
Arbre de chargementAcier inoxydable en ligne avec pointe émoussée
Charge d'essaiGamme d'essai variable de 0 à 200 g standard.
Le système maintient la charge d'essai requise à ±0,5 g près tout au long du cycle d'essai
Temps de cycle d'essaiLes temps de cycle pour la précharge, la récupération et la charge d'essai sont entièrement réglables par l'opérateur
Cellule de chargement500 g (compensé en température)
Protection mécanique contre les surchargesStandard
Poids d'essaiCalibrés et traçables
Supports d'échantillons25 mm (0.98 in.) de diamètre en acier inoxydable espacé
101,6 mm (4,00 in.) de distance
Transducteurs de déplacement LVDT
transducteurs
6,35 mm (0,25 in.) gamme calibrée pour fournir une résolution de 2 μm dans toute la gamme d'essai et de vérification
Fonctionnalités du logiciel de testLe grand affichage à l'écran de la charge, du déplacement et de la température du bain facilite la configuration et l'utilisation. Les graphiques de déplacement, de charge et de température en temps réel sont affichés pendant le cycle d'essai et peuvent être mis à l'échelle si nécessaire pour faciliter la visualisation
Unité de refroidissementInclus (réfrigérant sans CFC)
Refroidissement recommandé
Liquide de bain
Mélange ininflammable d'éthylène glycol
Température de fonctionnementAmbiante à -40° C (-40°F)
Mesure de la températureRDT en platine
Nécessité d'air comprimé0,34 MPa (50 psi) d'air propre et sec requis
Poidsenviron 115 kg

Numéros de commande

  • 81-PV5902: Rhéomètre à faisceau de flexion (BBR) conforme aux normes ASTM D6648, AASHTO T313 et EN 14771. 230V/50-60Hz/1ph
  • 81-PV5904 : Rhéomètre à faisceau de flexion (BBR) conforme aux normes ASTM D6648, AASHTO T313 et EN 14771. 110V/60Hz/1ph



Accessoires





  • 86-D2015 : Compresseur d'air de laboratoire. Pression constante maximale de 8 BAR. 230V/50Hz/1Ph
  • 81-PV059/1 : Jeu de cinq moules à poutrelles BBR en aluminium
  • 81-PV059/2 : Jeu de 36 bandes en plastique pour moules à spécimens BBR.
