Testeur CBR

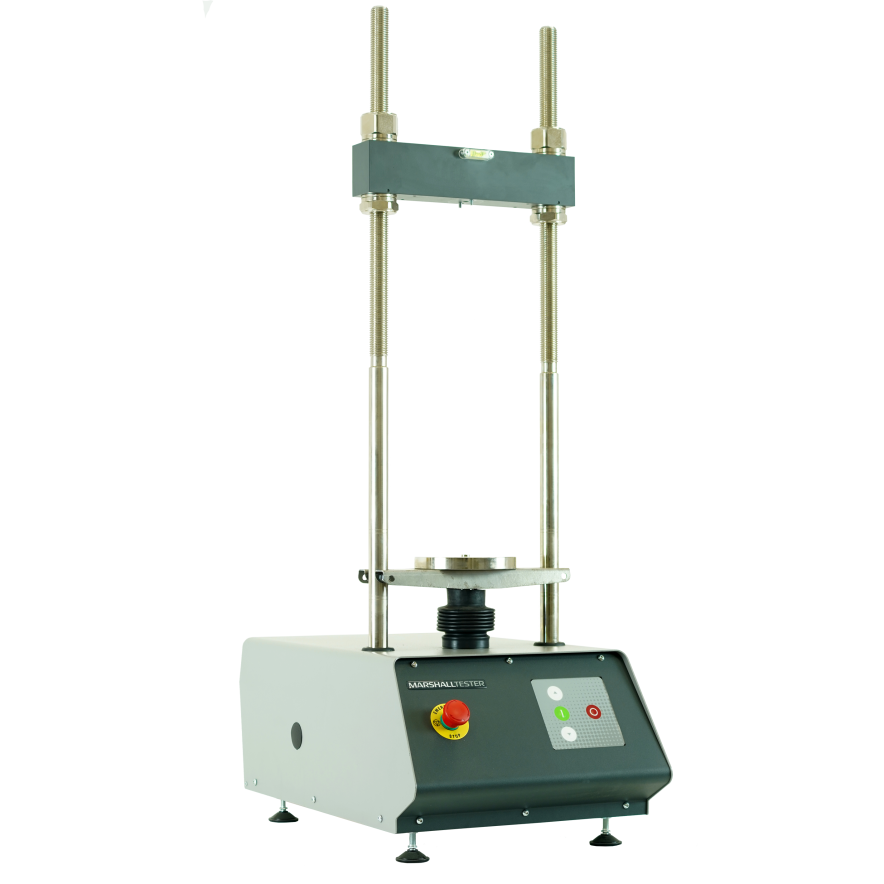

​​​​​Le testeur CBR est un système de compression motorisé compact, spécialement conçu pour être placé sur un banc.

Il peut effectuer le California Bearing Ratio (CBR) ainsi que tous les autres tests de compression compatibles avec une vitesse de compression fixe de 1,27 mm/min, avec une capacité maximale de 50 kN. Le testeur CBR est compatible avec l'utilisation de poignées à des fins de calibration, et un interrupteur de fin de course est prévu pour limiter les niveaux inférieurs de déplacement.





Vous pouvez ajouter des accessoires dédiés (non inclus dans la machine). Le système peut être équipé en mode analogique (avec anneau de charge et comparateur) ou en mode numérique, en utilisant l’unité de lecture Digimax Pro (34-P60R12) et les accessoires correspondants.

  • Solution idéale pour l'exécution et l'élaboration automatique de CBR TEST à déplacement contrôlé.
  • Conception compacte actualisée, construite avec des matériaux de première qualité
  • Vitesse fixe du plateau de 1,27 mm/min
  • Interface utilisateur simple à 4 boutons avec bouton d'urgence
  • Capacité maximale de 50 kN, adaptée à l'essai d'échantillons de 4 et 6 pouces de diamètre
  • Compatible avec les configurations analogiques et numériques
  • Compatible avec le nouveau Digimax Pro (34-P60R12 - non inclus)





Label/normes

AASHTO T193 | ASTM D1883 | BS 1377:4 | EN 13286-47 | NF P94-078 | UNI 10009

Spécifications techniques

  • Max. Capacité de charge [kN] : 50
  • Puissance [W] : 180
  • Espace horizontal [mm] : 270
  • Espace vertical [mm] : 625
  • Plage de vitesse [mm/min] : 1,27
  • Limite de course : Oui
  • Type de commande : Déplacement
  • Dimensions totales (L x P x H ) [mm] : 470 x 670 x 1130
  • Poids (machine seule) [kg] : 90 Approx.
  • Tension secteur monophasé/Fréquence:
    Mod. T1062 : 230 V / 50 Hz

Numéros de commande

34-T1062 : Testeur de chargement motorisé CBR 230 V, 50 Hz

Accessoires

34-V0107/CBR : ensemble de test pour effectuer le test CBR en mode numérique, comprenant :
82-P0375 Capteur de charge d'une capacité de 50 kN
82-P0375/C Adaptateur pour fixer le capteur de charge (deux pièces)
82-P0322 Transducteur de déplacement, course de 25 mm
34-T0104/81 Support de transducteur réglable
34-T0103/1 Piston de pénétration CBR réglable



34-V0106/CBR : ensemble de test pour effectuer le test CBR en mode analogique, comprenant :
82-T1000/50M Anneau de mesure de charge d'une capacité de 50 kN avec comparateur analogique 0,001 mm ;
34-T0103/1 Piston de pénétration CBR réglable ;
34-T0104/7 Support de comparateur réglable ;
82-D1257 Comparateur 30 mm x 0,01 mm.
