Détecteur de Couverture, Bartracker

Description

Introduction
Utilisé pour mesurer l'épaisseur de la couche de béton recouvrant les barres d'armature en acier et les tuyaux métalliques, il permet également d'identifier l'emplacement, l'orientation et le diamètre des barres d'armature (rebar). L'unité de base peut être complétée par un certain nombre de sondes optionnelles pour diverses déterminations. Voir les accessoires.
Description

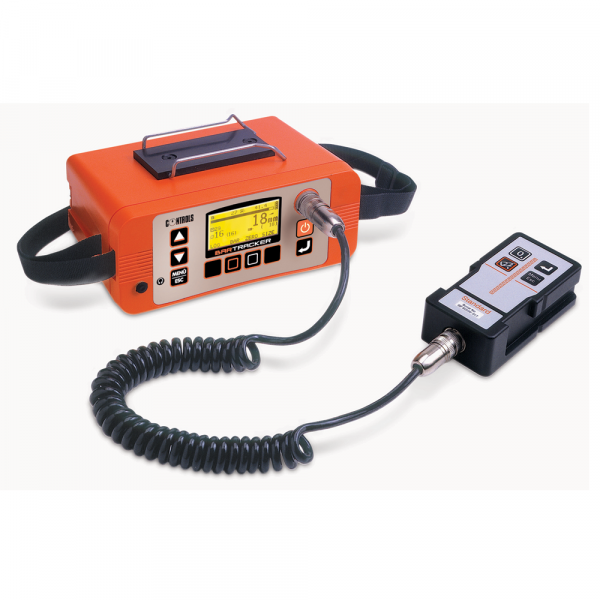

Le Bartracker, qui utilise la technique de l'induction d'impulsions, est doté d'un boîtier robuste et étanche IP 65 avec un rangement pour la sonde afin de faciliter son transport.

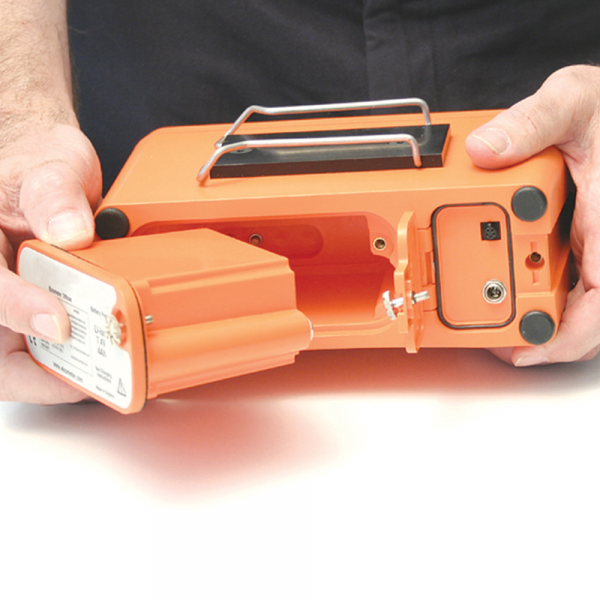

La batterie peut être rechargée à l'intérieur ou à l'extérieur de la jauge. L'écran d'affichage vous indique tout ce que vous avez besoin de savoir.
La jauge est livrée complète avec :

La jauge est livrée complète avec :



  • Unité principale
  • Tête de recherche standard pour répondre à la plupart des besoins de mesure pour identifier des barres de 40 mm de diamètre jusqu'à 95 mm de profondeur (environ), des barres de 8 mm de diamètre jusqu'à 70 mm de profondeur (environ), zone de détection 120x60 mm.
  • câble PC
  • Batterie et chargeur
  • Sangle d'épaule
  • Écouteur

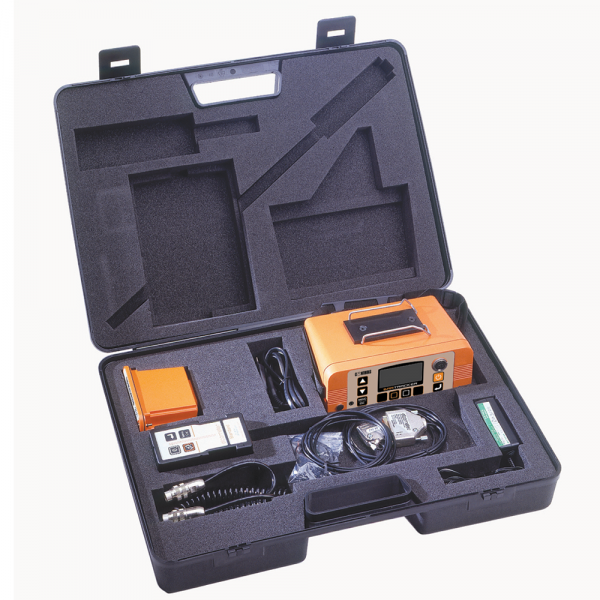

  • Étui de transport et manuel d'instructions

Note importante
Les têtes de recherche standard et optionnelles peuvent être fournies sur commande, accompagnées d'un certificat d'étalonnage. Voir les informations relatives à la commande.



  • Emplacement de la barre
  • Orientation de la barre
  • Profondeur de la couverture
  • Épaisseur de lecture de la couverture mm ou pouces

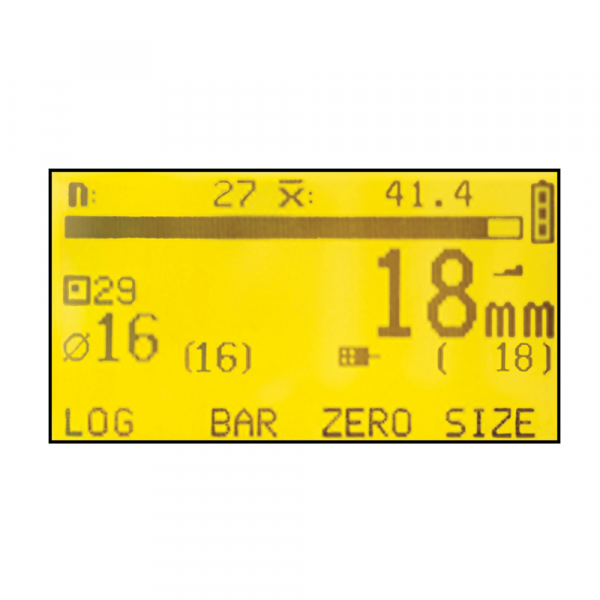

  • Grand écran graphique avec rétro-éclairage
  • Structure de menu multilingue
  • Barre d'intensité du signal
  • Têtes interchangeables avec led et clavier
  • Taille et nombre de barres sélectionnables par l'utilisateur
  • Mode autosize pour une détermination rapide du diamètre de la barre

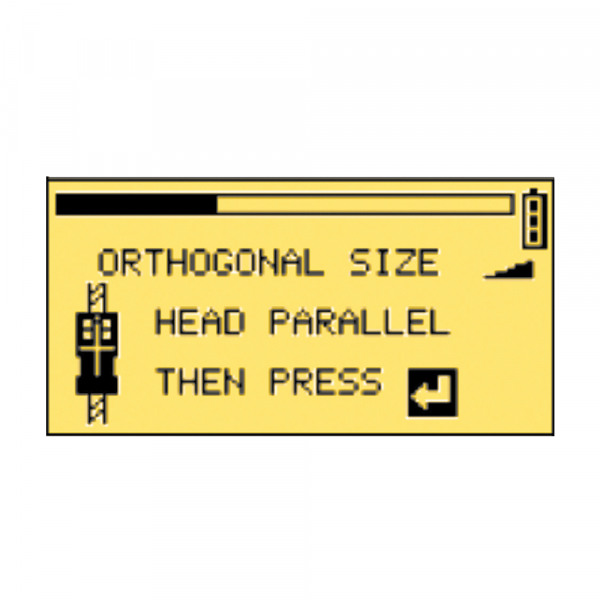

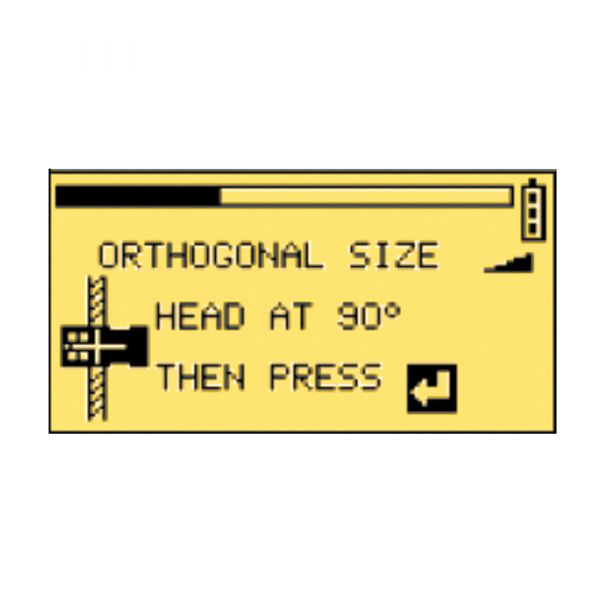

  • Mode orthogonal pour la détermination du diamètre de la barre
  • D'autres modèles de têtes de recherche sont disponibles sur commande pour la recherche de pas étroits, la recherche de couverture profonde, les trous de forage. Voir accessoires.
  • Sortie RS 232 vers PC
  • Logiciel de liaison MS EXCEL EDTS
  • Enregistrement des données
  • Volume du signal sonore réglable et prise pour écouteurs

Label/normes

  BS 1881:204

Spécifications techniques

Spécifications techniques

Pour identifier les diamètres des barres d'armature:

  • Métrique : diamètres de 5 à 50 mm en 21 valeurs
  • Numéros de barres américains : Tailles de barres #2-#18 en 16 valeurs


Alimentation rechargeable:



  • Batterie lithium-ion 7.4 offrant jusqu'à 32 heures d'utilisation continue (20 heures si le rétroéclairage est allumé). Rechargeable en 4 heures à l'intérieur ou à l'extérieur de la jauge à l'aide du chargeur externe

Température maximale de fonctionnement : 50°C

Dimensions de l'appareil : 230x130x125 mm

​​​​​​​Poids de l'appareil : 1,54 kg



Poids de l'appareil : 1,54 kg





Numéros de commande

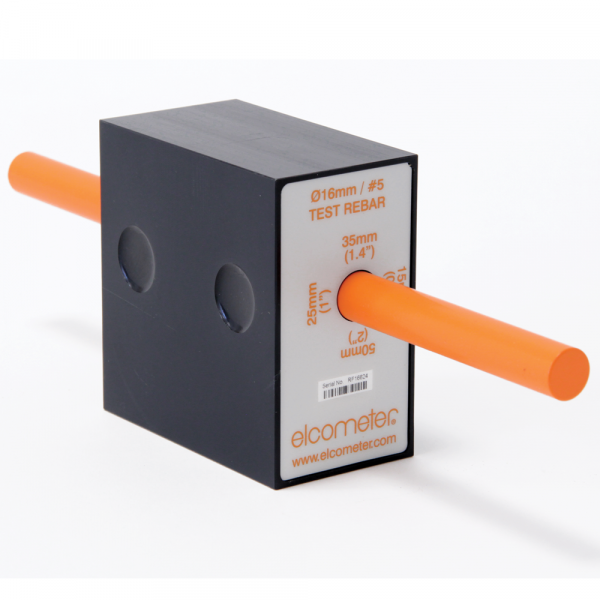

58-E6100/10 : Bloc d'étalonnage de base avec barre de diamètre 16 mm. 16 mm

58-E6100/11 : bloc d'étalonnage avancé comportant des trous à espacement multiple et 5 barres d'étalonnage lisses, longueur 300 mm, dia. 8, 10, 12, 16 et 20 mm



Accessoires



  • 58-E6100/1 : Tête de recherche à pas étroit pour le covermeter BARTRACKER
  • 58-E6100/2 : Tête de recherche à couverture profonde pour le covermeter BARTRACKER
  • 58-E6100/3 : Sonde de sondage courte 0-40cm pour le covermeter BARTRACKER
  • 58-E6100/4 : Sonde de sondage longue 0-100cm pour le covermeter BARTRACKER
  • 58-E6102 : Covermeter BARTRACKER avec tête de recherche standard, mallette de transport, câble de transfert jauge-PC, pack de batteries et chargeur de batteries Euro. 100-240V/50-60Hz/1ph
  • 58-E6100/CAL1 : Certificat d'étalonnage pour le covermeter BARTRACKER avec tête de recherche standard. Il doit être demandé au moment de la commande
  • 58-E6100/CAL2 : Certificat d'étalonnage pour le covermeter BARTRACKER avec tête de recherche à pas étroit. Il doit être demandé au moment de la commande
  • 58-E6100/CAL3 : Certificat d'étalonnage pour le covermeter BARTRACKER avec tête de recherche à couverture profonde. Il doit être demandé au moment de la commande
  • 58-E6100/CAL4 : Certificat d'étalonnage pour le covermeter BARTRACKER avec sonde de forage court. Il doit être demandé au moment de la commande.
  • 58-E6100/CAL5 : Certificat d'étalonnage pour le covermeter BARTRACKER avec sonde longue. Il doit être demandé au moment de la commande.
