D'acquisition de données et de contrôle pour essais triaxiaux - AUTOTRIAX EmS

Description

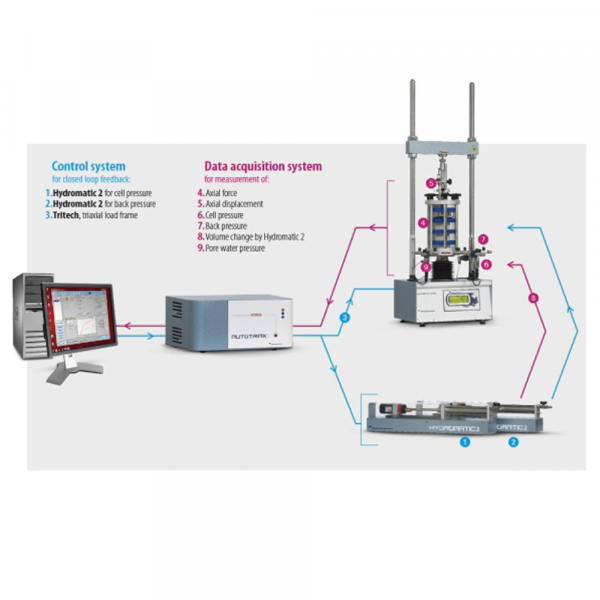

C'est le cerveau du système AUTOTRIAX EmS, qui transmet les données et les informations entre le logiciel et tous les composants actifs tels que les contrôleurs de pression et le cadre de charge triaxial Tritech. Les unités sont produites en quatre versions différentes (voir ci-dessous) afin d'offrir une flexibilité maximale. Elles peuvent être empilées verticalement, ce qui les rend très peu encombrantes, et les connecteurs d'alimentation de plusieurs unités peuvent être reliés en guirlande, ce qui permet de les faire fonctionner à partir d'une seule prise de courant. Les étalonnages des transducteurs sont sauvegardés directement dans le micrologiciel des unités.

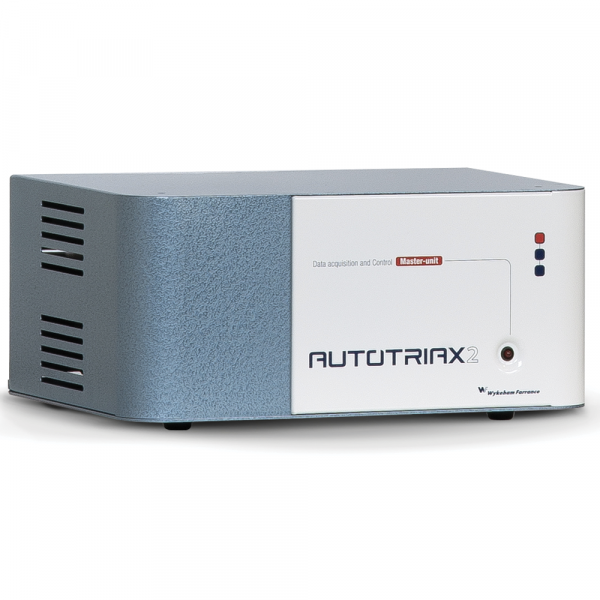

Unité maître

Une Unité maître est toujours nécessaire, quelle que soit la combinaison de systèmes que vous souhaitez mettre en place. Elle dispose de quatre canaux de contrôle actifs pour connecter les transducteurs nécessaires au retour d'information vers le logiciel (pour contrôler la charge ou le déplacement vertical, la cellule et la contre-pression) et de huit canaux passifs pour connecter un transducteur de pression interstitielle ainsi que tout autre transducteur supplémentaire, y compris la mesure locale sur l'échantillon. Le cadre de compression Tritech, les contrôleurs de pression/volume Hydromatic et les électrovannes (pour l'ouverture et la fermeture des lignes de pression) se connectent également à l'unité.
Une unité maître est tout ce qui est nécessaire pour un seul système de contrainte efficace standard.
Raccordements:
- 2 contrôleurs de pression/volume Hydromatic
- 1 cadre de compression Tritech
- 12 transducteurs
- 2 électrovannes

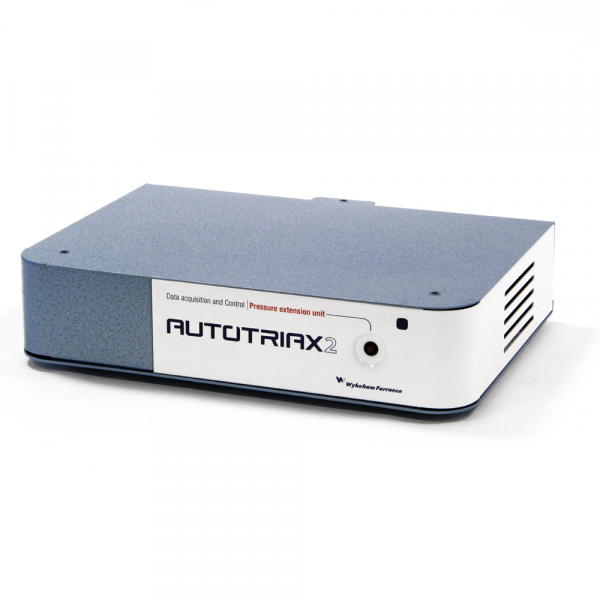

Unité d'extension de pression

Utilisée en complément d'une Unité principale, cette unité d'extension permet de contrôler un système de pression supplémentaire, avec des connexions pour un transducteur de pression, une électrovanne et un Contrôleur hydromatique de pression/volume, ainsi que trois canaux de transducteurs passifs de rechange. Il peut être utilisé, par exemple, dans un système effectuant des tests de perméabilité où trois pressions contrôlées sont nécessaires.
Connexions:
- 1 régulateur de pression/volume Hydromatic
- 4 transducteurs
- 1 électrovanne

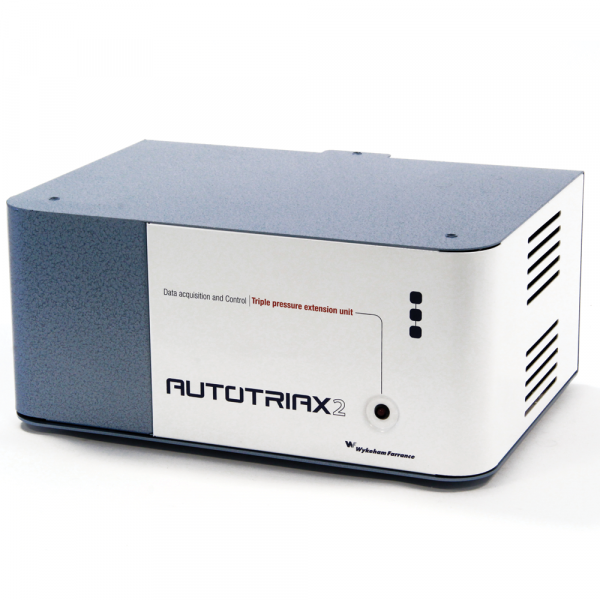

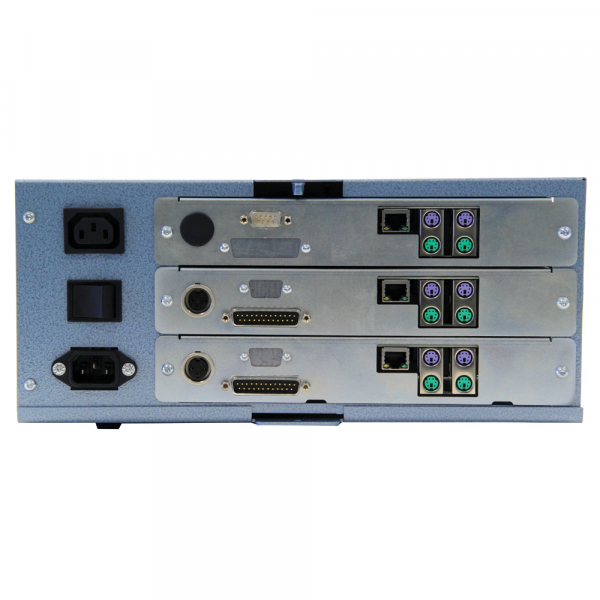

Triple unité d'extension de pression

Utilisée en complément d'une Unité principale, cette unité d'extension permet de contrôler trois systèmes de pression supplémentaires, avec des connexions pour trois transducteurs de pression, des électrovannes et des Contrôleurs hydromatiques de pression/volume, plus neuf canaux de transducteurs passifs de rechange.
Connexions:
- 3 contrôleurs de pression/volume Hydromatic
- 12 transducteurs
- 3 électrovannes


Unité d'extension de pression pour module d'essai non saturé uniquement

Utilisée en complément d'une Unité principale, cette unité d'extension permet de contrôler un système de pression d'air, avec des connexions pour un transducteur de pression, une électrovanne et un Servoflow 2 Contrôleur de pression d'air. Il y a également une connexion pour un dispositif de changement de volume automatique pour mesurer le changement de volume de la cellule, ainsi que deux canaux de transducteurs passifs de rechange.
Connexions:
- 1 Servoflow
- 4 transducteurs
- 1 électrovanne
- 1 dispositif de changement automatique de volume




  • Il gère les contrôleurs de pression/volume, les cadres de charge, les cellules et les contre-pressions, les électrovannes et les transducteurs
  • Transmetdes données et des informations entre le logiciel et tous les composants actifs
  • Les données d'étalonnage des transducteurs connectés sont sauvegardées dans le firmware des unités
  • Quatre différentes versions sont disponibles pour offrir une flexibilité maximale

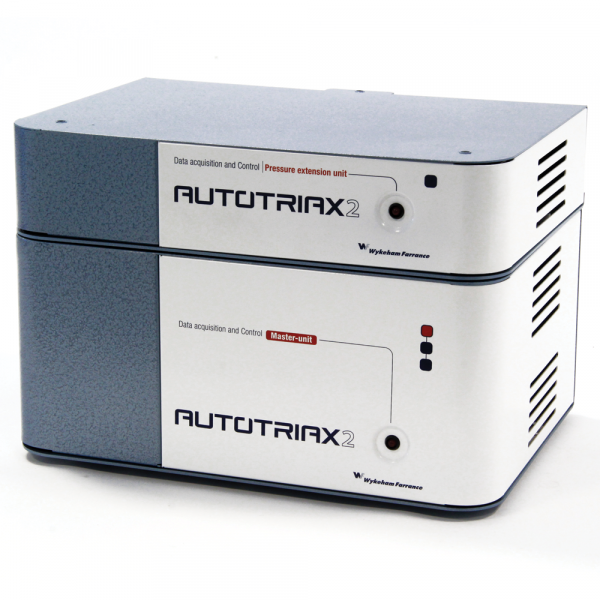

  • Peut être empilé verticalement réduisant l'encombrement sur la table de travail
  • Le concept de conception modulaire permet d'étendre facilement le système



Label/normes

Spécifications techniques

Spécifications techniques

  • Convertisseur analogique/numérique : 16 bits
  • Gamme de gain supplémentaire du transducteur : +/- 20 mV et +/-10 V
  • Connexion Ethernet au PC : 100 Mb
  • Dimensions : WFD1A2 ou WFD0A3 : L330 x D240 x H144 mm, WFD0A1 ou WFD0A1/UNS L330 x D240 x H70 mm
  • Poids : 5kg
  • Alimentation électrique : 110-240 V 50/60 Hz, 1 ph

Numéros de commande

29-WFD0A1: AUTOTRIAX 2 Unité d'acquisition de données et de contrôle : Unité d'extension de pression. 110-220V,50-60 Hz, 1ph.

29-WFD0A1/UNS : AUTOTRIAX 2 Unité d'acquisition de données et de contrôle : Unité d'extension de pression d'air pour essai non saturé. 110-220V, 50-60 Hz, 1ph.

Accessoires



29-WF4645/COMP: Ordinateur de bureau avec écran LCD, système d'exploitation MS Windows préinstallé et convertisseur LAN HUB à 8 ports.

29-WFD0A3: AUTOTRIAX-2 Unité d'acquisition et de contrôle des données : Unité d'extension à triple pression. 110-220V,50-60 Hz, 1ph.

29-WFD1A2 :AUTOTRIAX 2 Unité d'acquisition de données et de contrôle : Unité maître. 110-220V,50-60 Hz, 1ph.
