Controls - Système de mesure numérique de la flèche pour structures suspendues

Description

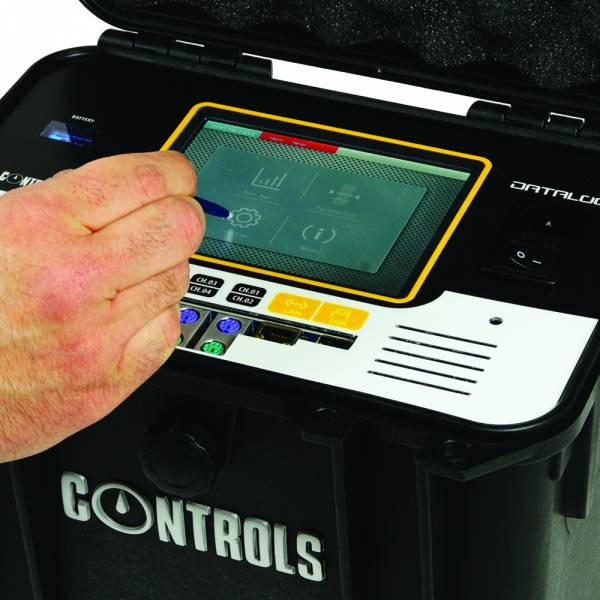

La détermination de la déflexion des plafonds, des ponts ou de toute autre structure suspendue peut être facilement réalisée à l'aide de ce système numérique moderne. Cette unité d'acquisition de données indépendante, équipée d'une batterie rechargeable intégrée, d'un écran graphique tactile et d'une clé USB amovible, est idéale pour les applications de test où les données doivent être vérifiées dès leur acquisition ou dans le cas d'une acquisition programmée à moyen et à long terme. Le kit d'essai comprend le DATALOG 8, enregistreur de données polyvalent à 8 canaux avec mallette de transport rigide adaptée à l'utilisation sur le terrain, écran graphique couleur tactile de 5,7" ; trois supports télescopiques avec 3 transducteurs de déplacement de 50 mm de course.
Des transducteurs supplémentaires avec supports télescopiques et logiciel PC peuvent être commandés séparément. Voir le lien vers d'autres produits ci-dessous pour plus de détails sur le DATALOG 8 - Version à piles.
  • Système modulaire : configuration de base avec 3 unités de mesure
  • Expansible jusqu'à 6 unités

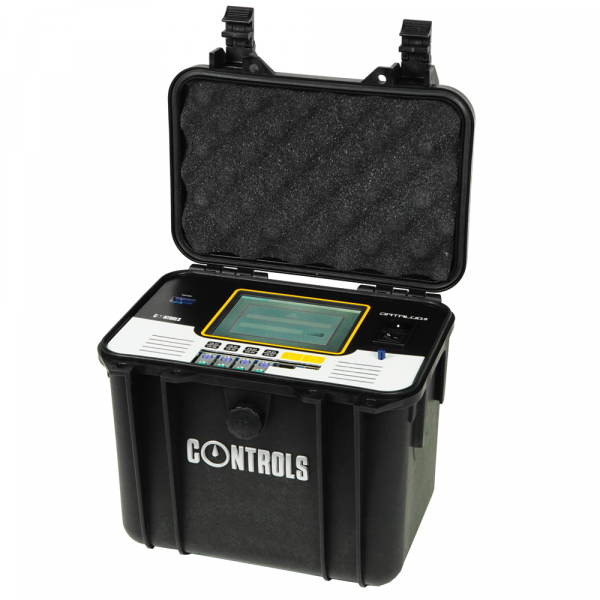

  • DATALOG 8, enregistreur de données à 8 canaux, alimenté par une batterie intégrée et équipé d'une mallette de transport rigide adaptée à une utilisation sur le terrain. Écran graphique couleur tactile 5.7"
  • Transducteurs de déplacement avec une course de 50 mm et un câble de 12 m permettant une augmentation gérable sur le site

Label/normes

Spécifications techniques

Spécifications techniques

Datalogger



  • Nombre de canaux : 8
  • Compatible avec les cellules de charge, les transducteurs de pression, les jauges de contrainte, les transducteurs de déplacement LDT/LVDT/potentiométriques
  • Port de communication : LAN / Ethernet
  • Résolution réelle : 131 000 points
  • Stockage des données sur clé USB amovible
  • Taux d'échantillonnage : jusqu'à 10 lectures par seconde par canal via USB (jusqu'à 500 lectures par seconde par canal via LAN lorsque connecté à un PC)
  • Excitation (VEXC) : de 1 V à 10 V pour chaque couple de canaux (jusqu'à 4)
  • Signal d'entrée : 0-10 V ; 0-20 mA
  • Fonctionnement par batterie : batterie interne rechargeable scellée 12V, 7,2 Ah et chargeur de batterie intégré 110-230 V, 50-60 Hz, 1 ph. Le câble d'alimentation est inclus
  • La durée de vie de la batterie : 8 heures en utilisation continue
  • Dimensions approx lxdxh [mm] : 265x171x223
  • Poids approx. [kg] : 6

Transducteurs de déplacement et supports télescopiques

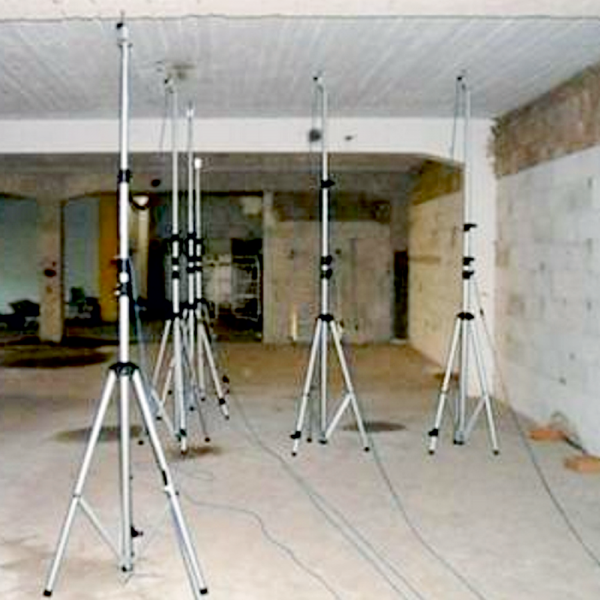

  • Supports télescopiques en alliage léger pour mesures de 1,80 à 6 m. 3 pièces incluses.
  • Transducteurs de déplacement avec une course de 50 mm et un câble de 12 m. 3 pièces incluses. 3 pièces incluses.

Numéros de commande

58-C0239/A: Système numérique pour les essais structurels.





Accessoires



82-P9008/SOF: Le logiciel d'acquisition de données DATACOMM 2 et le câble LAN pour la connexion au PC de la DATALOG 8 (82-P9008, P9008/F) - Jusqu'à 8 enregistreurs de données (64 canaux au total) peuvent être connectés à un seul PC pour créer un réseau modulaire (un concentrateur LAN est nécessaire)



58-C0239/A1 : élément de mesure supplémentaire pour le système d'essai structurel 58-C0239/A comprenant : - N° 1 support télescopique en aluminium (extension maximale de 6,00 m) - N° 1 transducteur de déplacement, course de 50 mm - 12 mètres de câble
