Controls - Outil d’étalonnage pour DWT Hamburg et EN et traceur d’orniérage universel

Description



78-PV3/KIT DWT Wheel Tracker calibration tool est un dispositif de vérification et d'étalonnage pour votre IPC Global DWT Double Wheel Tracker.

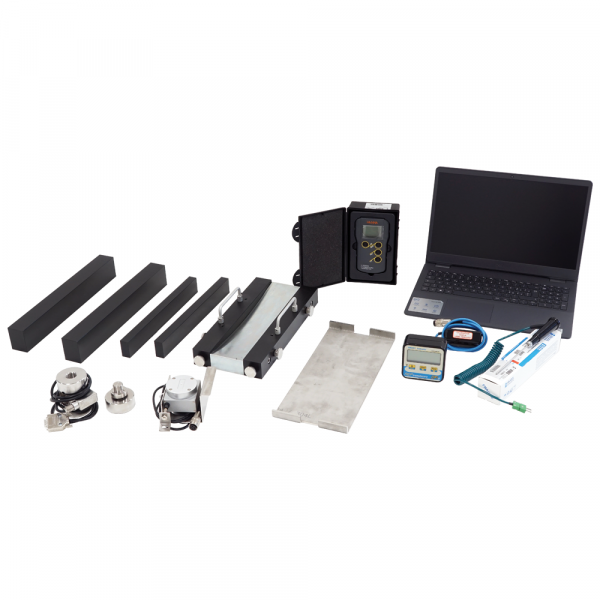

Le kit comprend une gamme complète de dispositifs d'étalonnage et de vérification, notamment :

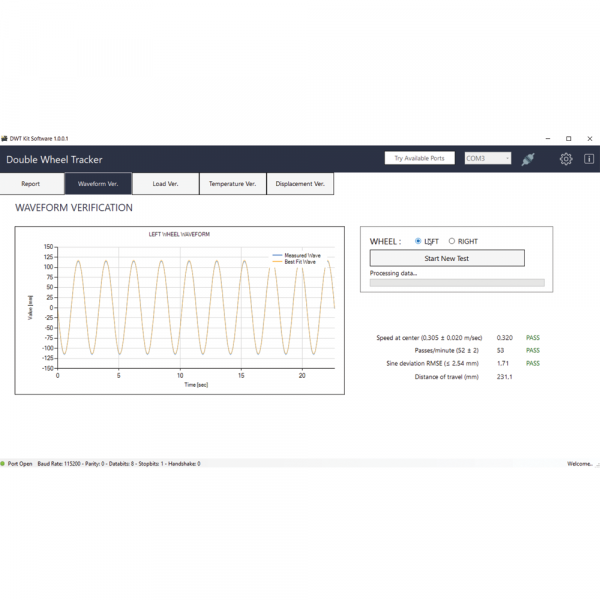

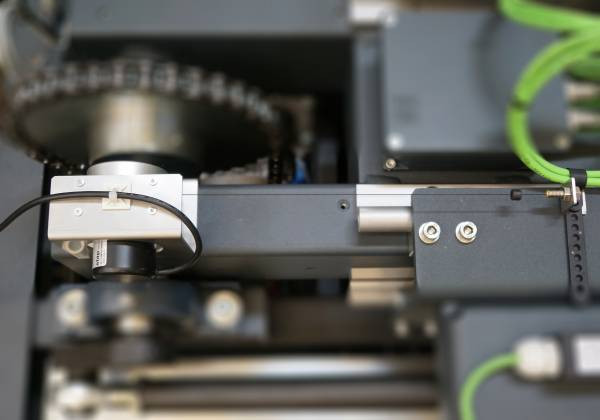

- Un encodeur haute résolution(avec certificat d'étalonnage traçable) avec module d'acquisition de données, connexion au PC, logiciel PC et ordinateur portable, pour mesurer et enregistrer tous les paramètres de mouvement de la roue, tels que le RMSE (Root-Mean Square Error) pour mesurer le mouvement sinusoïdal réel (basé sur les spécifications du projet NCHRP 20-07 Task 361, maintenant inclus dans AASHTO T324-2019), la position et la vitesse de la roue, ainsi que la vitesse de la roue au centre. Toutes les données relatives au mouvement de la roue sont ensuite enregistrées et visualisées à l'aide du logiciel fourni, et un rapport de vérification complet comprenant toutes les données nécessaires à d'autres vérifications (voir ci-dessous pour plus de détails) peut être établi.

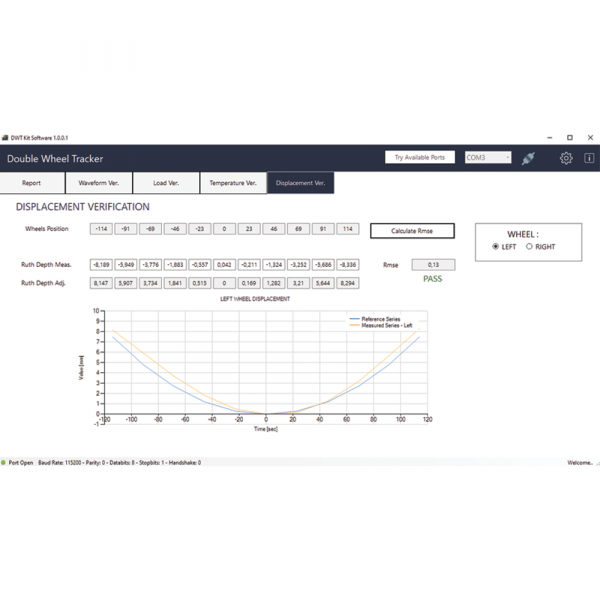

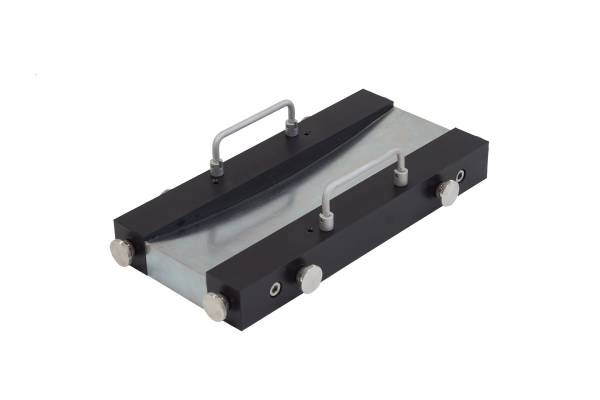

- Spécimen métallique façonné conforme à la spécification de l'AASHTO T324-2019 Section X2 et Figure X1.1 pour vérifier et calculer le RMSE de la mesure de l'ornière dans les 11 points.

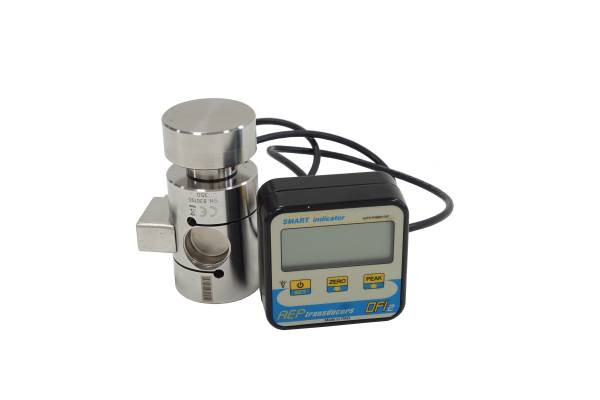

- Une cellule de charge d'une capacité de 3500 N, avec siège sphérique et unité de lecture (avec certificat d'étalonnage traçable), pour vérifier et étalonner la charge sur la roue.

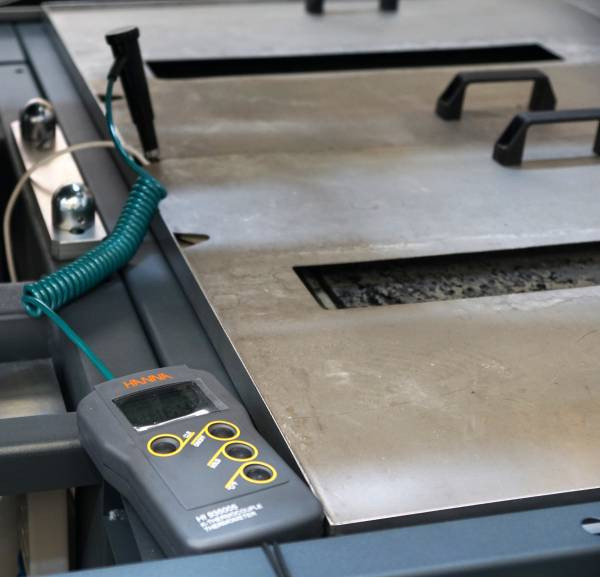

- Un thermomètre numérique avec sonde (avec certificat d'étalonnage traçable) pour mesurer la température de l'eau ou de l'air.

- Adaptateurs et entretoises à utiliser avec le système IPC Global Double Wheel Tracker

- Pc portable avec logiciel dédié

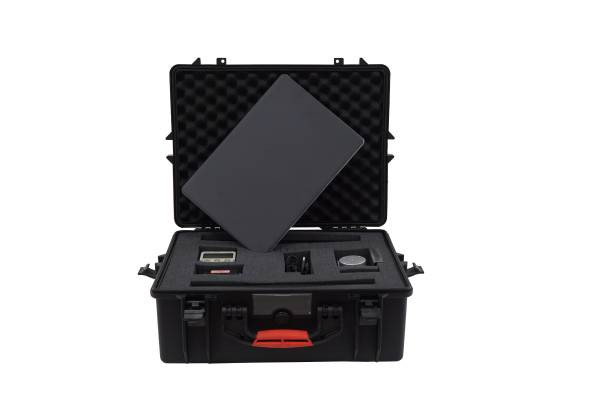

- Mallette de transport en plastique dur

Le kit permet d'effectuer une vérification complète et un étalonnage du Wheel Tracker selon toutes les spécifications incluses dans AASHTO T324-2019 et EN 12697-22 Small Device (à l'exception de la dureté du caoutchouc de la roue), ou de vérifier périodiquement les performances de la machine Wheel Tracker. Le kit a été conçu pour être utilisé avec l'IPC Global DWT Double Wheel Tracker, mais il peut être adapté pour être utilisé avec des équipements d'autres fabricants.

  • Un seul kit livré avec sa propre mallette de transport.
  • Système d'étalonnage complet permettant de vérifier et d'étalonner
    • Tous les paramètres définis dans la norme AASHTO T324-2019, y compris la vérification sinusoïdale RMSE et la vérification de la profondeur d'ornière en 11 points RMSE à l'aide du spécimen métallique façonné prescrit dans l'annexe X2 de la norme.
    • Mouvement des roues, charge, température et profondeur d'ornière.
  • Universel : notre kit peut vérifier et calibrer n'importe quelle marque de suiveur à double roue.
  • Traçable : Tous les outils d'étalonnage inclus dans le kit sont accompagnés d'un certificat d'étalonnage traçable.
  • Un kit complet comprenant un PC portable avec un logiciel préinstallé pour afficher et enregistrer toutes les mesures et pour émettre un certificat de vérification et d'étalonnage.
  • Tous les outils d'étalonnage sont accompagnés d'un certificat d'étalonnage traçable.

Label/normes

  EN 12697-22‰AASHTO T324

Spécifications techniques

Spécifications techniques

  • Dispositif de vérification de la charge
    • Capacité : 3500 N
    • Résolution : 0,1 N
    • Exactitude : ± 0,1 N
  • Mouvement sinusoïdal de la roue, dispositif de portée, de centre et de position
    • Etendue : 1000mm
    • Résolution : 0.01mm
    • Exactitude : ± 0,01 mm
    • Résolution RMSE : 0,01mm
  • Dispositif de vérification de la température
    • Gamme : de -50°C à 199.9°C (de -58°F à 399.9 ° F)
    • Résolution : 0,1°C (0,1°F)
    • Exactitude : ±0,2 % de la pleine échelle
    • Durée de vie de la pile/type : 3x1,5 V/environ 1600 heures d'utilisation continue
    • Longueur de la sonde : 120mm
  • Poids et dimensions
    • Poids total : 20 kg
    • Dimensions : 550 x 420 x 220 mm

Numéros de commande



78-PV3/KIT: L'outil d'étalonnage du DWT Wheel Tracker est un dispositif de vérification et d'étalonnage pour votre IPC Global DWT Double Wheel Tracker.
