Controls - Machine d’essais de compression Automatique EN AUTOMAX PRO CompactLine pour cubes et cylindres

Description

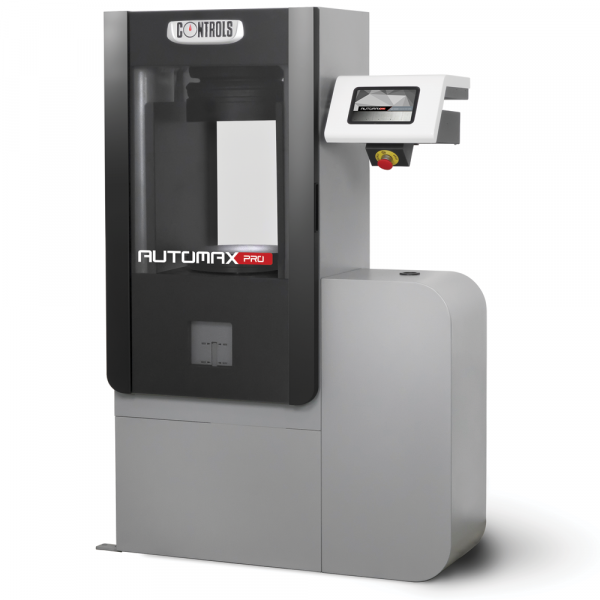

AUTOMAX PRO est la nouvelle machine de compression haut de gamme Compact-Line de CONTROLS et constitue le premier choix pour les essais de rupture standard automatiques.

AUTOMAX PRO présente de nouvelles caractéristiques et capacités qui révolutionneront les opérations de tous les laboratoires d'essais de qualité de construction progressifs.
LinkLAB est le nouveau progiciel de connectivité de laboratoire exclusif de CONTROLS.
Il permet à votre AUTOMAX Pro d'être une partie connectée de votre infrastructure de laboratoire en prenant des entrées de n'importe quel nombre de systèmes et d'appareils de mesure auxiliaires, augmentant l'efficacité et éliminant les erreurs de transposition.

Les machines se composent de:

Cadre
Cadre soudé à quatre colonnes à haute rigidité dont la stabilité a été testée conformément à la norme EN 12390-4. Siège sphérique robuste dans un bain d'huile lubrifiante, permettant un alignement initial libre au premier contact avec l'échantillon et un blocage automatique jusqu'à la fin de l'essai.

Plateaux de compression
Voir tableau. Certificat traçable de dureté de surface disponible sur demande.

Automax PRO, Système automatique de puissance et de contrôle
Voir les spécifications techniques.

Caractéristiques de sécurité
Comprend : Valve de pression maximale pour éviter la surcharge de la machine ; interrupteur de fin de course du piston ; bouton d'arrêt d'urgence ; porte avant et protection transparente contre les fragments à l'arrière.

Système d'alimentation et de contrôle du béton intelligent, automatique et connecté, pour les essais de défaillance standard.

AUTOMAX PRO est la nouvelle machine de compression haut de gamme Compact-Line de CONTROLS et constitue le premier choix pour les essais de rupture standard automatiques.

  • Grande amélioration de l'efficacité et de l'élimination des erreurs: LinK-LAB - Solution de station d'essai intégrée pour une connexion transparente et des entrées de données provenant de nombreux dispositifs auxiliaires pour la mesure dimensionnelle, le poids, le code à barres, etc.
  • Tout automatique - gain de temps: L'automatisation complète du cycle de test maximise la productivité et garantit que les tests sont effectués avec précision selon des méthodes prédéfinies, éliminant ainsi les variables de l'opérateur.
  • Haute précision et économie d'énergie: Notre technologie de moteur à courant continu fournit silencieusement et efficacement un contrôle de charge très précis à la fois à faible vitesse et à faible charge.
  • Utilisation intuitive, rapide et simple : Le système de contrôle intégré est doté d'un écran graphique couleur intuitif de 7 pouces, qui fonctionne comme une tablette ou un téléphone intelligent, et qui rend AUTOMAX PRO rapide et simple à utiliser.
  • Conformité aux normes - tranquillité d'esprit : Le matériel et le micrologiciel sont totalement conformes à toutes les principales normes internationales d'essai du béton, y compris ASTM C39 et EN 12390-3.
  • Fonctionnalité multilingue: Le système est disponible en plusieurs langues et est entièrement compatible avec les caractères non latins pour le chinois, le cyrillique (et autres).

Label/normes

  EN 12390-4

Spécifications techniques

Spécifications techniques

SYSTEME AUTOMATIQUE DE PUISSANCE ET DE CONTRÔLEAUTOMAX PRO

Hydraulique

  • moteur CC, 720W, 50-60Hz
  • Pression maximale de travail 700 bar
  • Électrovanne de chargement/déchargement pour l'exécution du test via l'écran/PC et arrêt automatique en cas de défaillance de l'échantillon

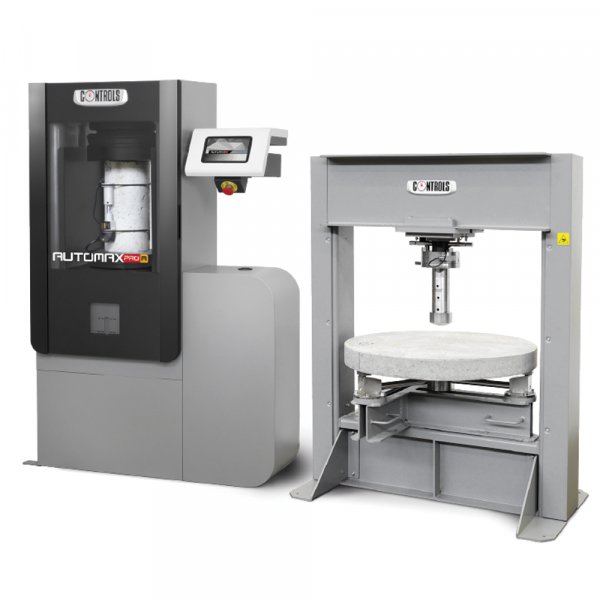

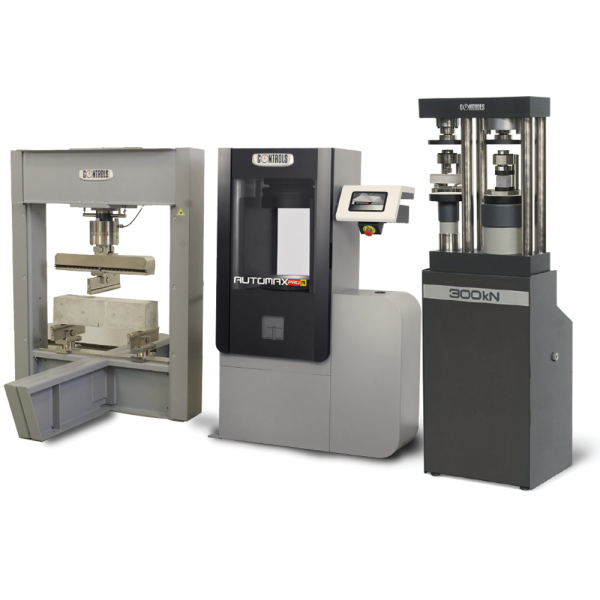

  • Contrôle actif d'un maximum de 4 cadres par sélection via l'écran/PC (troisième et quatrième cadres en option). Voir accessoires.
  • Technologie d'économie d'énergie ES pour réduire la consommation d'énergie et permettre un fonctionnement silencieux


Matériel

  • 524 000 points haute résolution/stabilité canaux analogiques
  • 4 canaux pour les capteurs de charge
  • Fréquence de contrôle 250 Hz
  • Fréquence d'échantillonnage 250 Hz
  • 7", 800 x 480 pixels, 16 M couleurs, écran graphique tactile capacitif à détection d'icônes
  • Capacité de stockage illimitée pour les données de test sur une carte SD interne de 16 Go
  • Port USB pour le stockage des données de test sur une clé USB externe et pour la mise à jour du micrologiciel
  • Port Ethernet pour PC / Internet / communication réseau
  • Imprimante graphique intégrée en option, avec tracé du temps de charge
  • Port RS 232 pour le téléchargement de données au format ASCII


Firmware

  • Exécution d'essais de compression, flexion, traction indirecte, ACV en mode automatique avec taux de charge contrôlé par un système P.I.D. en boucle fermée
  • Exécution de rampes de chargement avec la possibilité d'augmenter ou de réduire manuellement la vitesse d'essai pendant l'essai
  • La commande de pause pour maintenir une charge stable peut être activée à une valeur prédéfinie avant le test ou selon les besoins pendant le test

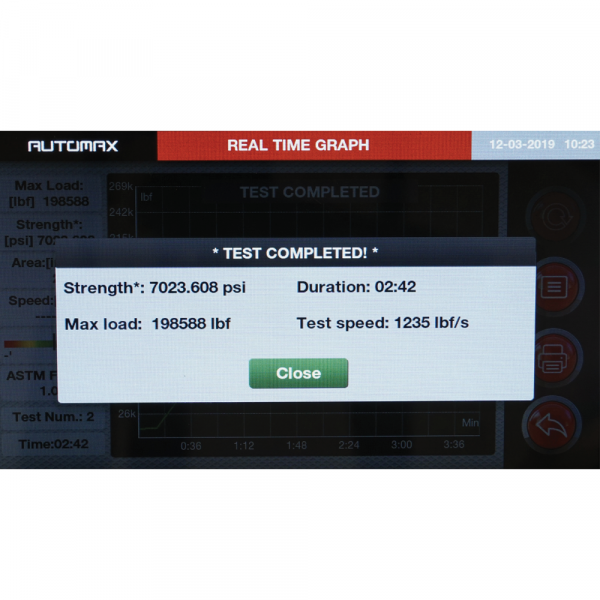

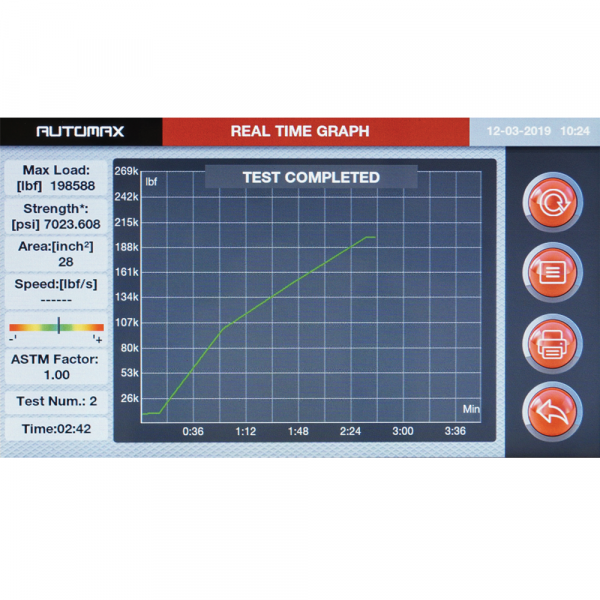

  • Affichage simultané de la charge, de la charge spécifique, du taux de charge réel, du graphique charge/temps

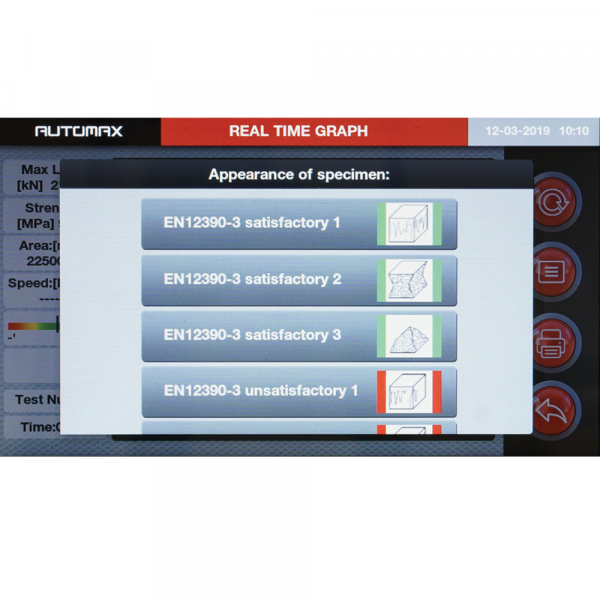

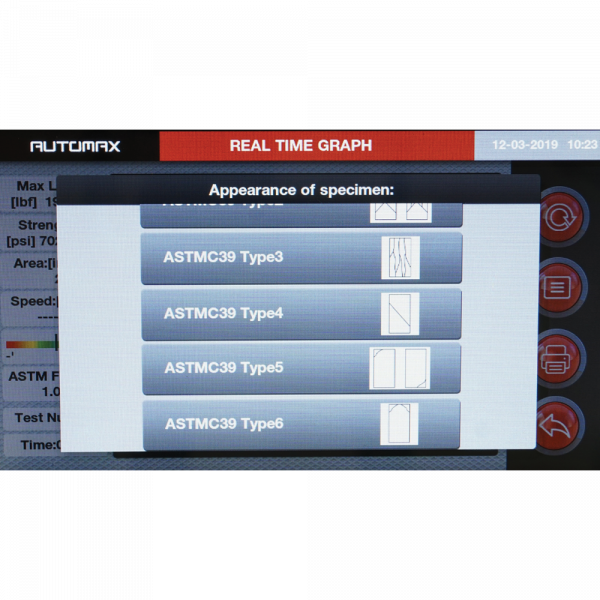

  • Enregistrement du type de défaillance de l'échantillon (selon EN ou ASTM) dans les résultats de l'essai
  • Téléchargement des données vers une imprimante interne (en option) ou vers un PC via le port RS 232 ou vers une clé USB
  • Communication PC/réseau via Ethernet
  • Linéarisation multicoefficient de la courbe d'étalonnage pour une meilleure précision à faibles charges évitant ainsi l'utilisation d'un second capteur de pression
  • Fonction d'enregistrement pour un maximum de 9 profils d'essai pour chaque canal, y compris : le type d'essai (par exemple, compression, flexion, traction indirecte), la taille et la forme de l'échantillon, le taux de charge, la norme d'essai et d'autres informations générales. Chacun des profils d'essai enregistrés peut être rappelé automatiquement pour gagner du temps
  • Algorithme PID amélioré et sélection multi PID. Il est possible de régler jusqu'à 3 paramètres PID différents pour une variété de matériaux (par exemple, cylindre avec tampons en néoprène, échantillons à faible résistance) et de méthodes d'essai (par exemple, ACV, flexion, traction indirecte).
  • Compatible avec le nouveau logiciel Datamanager, conçu pour les laboratoires d'essais de matériaux de construction, pour l'acquisition, l'affichage et la gestion des données en temps réel
  • Intégration des périphériques avec Link-LAB
  • Procédure de vérification automatique de la mesure de la charge, en connectant des cellules de charge appropriées et notre unité de lecture numérique au PC
  • Sélection de la langue (y compris le cyrillique et le chinois)
  • Sélection de l'unité (kN, tonne, lbf)
  • Port USB pour la mise à jour du micrologiciel et la sauvegarde des données de configuration d'origine (PID, étalonnage, etc.), en cas de perte et/ou de corruption des données. La restauration des paramètres d'usine de la machine est facile et ne nécessite pas d'assistance technique.



Tableau des caractéristiques physiques

.







Modèle 50-C46F02
C46F04
C56F02
C56F04
C68F02
C68F04
C78F02
C78F04
Capacité kN2000300040005000
Lumière du jour verticale maximale ,
mm*
350350520520
Lumière du jour horizontale
mm
350370425425
Course maximale du piston*, mm50505050
Dimensions du plateau300 mm dia.300 mm dia.305x305 mm305x305 mm
Dureté de la surface de platine55.5 HRC (600 HV)55.5 HRC (600 HV)55.5 HRC (600 HV)55.5 HRC (600 HV)
Platens flatness toll.0.03 mm0.03 mm0.03 mm0.03 mm
Dimensions totales, mm930x420x15301020x475x15501125x570x15551250x570x1555
Poids approximatif, kg740110520102010



*Utiliser des pièces d'écartement conformes à la taille de l'échantillon pour éviter la surcourse du piston

Numéros de commande



50-C46F02: Machine de compression automatiqueAUTOMAX PRO COMPACT-Line, 2000 kN cap. pour cylindres jusqu'à 160 x 320 mm et cubes jusqu'à 200mm. Conforme à la norme EN 12390-4. 230 V, 50-60 Hz, 1 Ph.

50-C46F04: Machine de compression automatiqueAUTOMAX PRO COMPACT-Line, 2000 kN cap. pour cylindres jusqu'à 160 x 320 mm et cubes jusqu'à 200mm. Conforme à la norme EN 12390-4. 110 V, 60 Hz, 1 Ph.



Accessoires





  • 50-C0050/HRD4: Fourniture de la machine de compression avec des plateaux de 300 mm de diamètre, accompagnée d'un certificat traçable de dureté des surfaces des plateaux d'essai (certification des plateaux supérieurs et inférieurs incluse). Disponible uniquement en cas de commande avec une machine de compression.
  • 50-C0050/HRD6: Fourniture de la machine de compression avec plateaux de 305x305 mm complète avec certificat traçable de dureté des surfaces des plateaux d'essai (certification des plateaux supérieurs et inférieurs incluse). Disponible uniquement en cas de commande avec une machine de compression.
  • 50-C0050/CAL : étalonnage spécial de l'unité de lecture numérique de la charge assurant la classe 1 à partir de 1% de la pleine échelle de la machine d'essai (charge maximale)
  • 50-SW/DM: Le logiciel Datamanager PC est compatible avec DIGIMAX, PILOT, AUTOMAX, PILOT PRO, AUTOMAX PRO et PRO-M. Il permet de contrôler le système à distance. Convient pour le contrôle à distance du système (sauf DIGIMAX), l'acquisition des données, le traitement et l'archivage. Câble LAN inclus.
  • 50-C9080/68: Pièce de distance dia.200x68mm complète avec les deux goupilles de centrage central pour un empilage simple et deux vis pour une fixation solide.
  • 50-C56F02: Machine de compression automatiqueAUTOMAX PRO COMPACT-Line, 3000 kN cap. pour cylindres jusqu'à 160 x 320 mm et cubes jusqu'à 200mm. Conforme à la norme EN 12390-4. 230 V, 50-60 Hz, 1 Ph.
  • 50-C56F04: Machine de compression automatiqueAUTOMAX PRO COMPACT-Line, 3000 kN cap. pour cylindres jusqu'à 160 x 320 mm et cubes jusqu'à 200mm. Conforme à la norme EN 12390-4. 110 V, 60 Hz, 1 Ph.
  • 50-C68F02: Machine de compression automatiqueAUTOMAX PRO COMPACT-Line, 4000 kN cap. pour cylindres jusqu'à 250 x 500 mm et cubes jusqu'à 300mm. Conforme à la norme EN 12390-4. 230 V, 50-60 Hz, 1 Ph
  • 50-C68F04: Machine de compression automatiqueAUTOMAX PRO COMPACT-Line, 4000 kN cap. pour cylindres jusqu'à 250 x 500 mm et cubes jusqu'à 300mm. Conforme à la norme EN 12390-4. 110 V, 60 Hz, 1 Ph
  • 50-Q60P/PRINT: Mise à niveau des séries AUTOMAX PRO et PILOT PRO pour incorporer une imprimante graphique sérielle dans le panneau arrière permettant le tracé de la charge/du temps (impression disponible pour les langues avec des caractères latins uniquement)
  • 50-C78F02: Machine de compression automatiqueAUTOMAX PRO COMPACT-Line, 5000 kN cap. pour cylindres jusqu'à 250 x 500 mm et cubes jusqu'à 300mm. Conforme à la norme EN 12390-4. 230 V, 50-60 Hz, 1 Ph.
  • 50-C69/FGH: Mise à niveau des cadres de compression des séries 50-C78xxx et 50-C68xxx avec porte frontale métallique perforée au lieu de la porte standard trasparente
  • 50-C50/P1 : Application d'un interrupteur magnétique au protecteur de sécurité (pour les testeurs automatiques uniquement). Convient aux machines de compression automatiques.
  • 50-C9080 : Pièce d'écartement dia 200 x 30 mm
  • 50-C9080/30 : Pièce d'écartement dia.200x30mm complète avec deux goupilles de centrage central pour un empilage simple et deux vis pour une fixation solide.
  • 50-C9082 : Pièce d'écartement dia 200 x 50 mm
  • 50-C9080/50: Pièce d'écartement dia.200x50mm complète avec les deux goupilles de centrage central pour un empilage simple et deux vis pour une fixation solide.
  • 50-C78F04: Machine de compression automatiqueAUTOMAX PRO COMPACT-Line, 5000 kN cap. pour cylindres jusqu'à 250 x 500 mm et cubes jusqu'à 300mm. Conforme à la norme EN 12390-4. 110 V, 60 Hz, 1 Ph.
  • 50-C9083 : Pièce d'écartement dia 200 x 68 mm 50-C9086 : Pièce d'écartement dia 200 x 100 mm.
  • 50-C9080/100: Pièce de distance dia.200x100mm complète avec les deux goupilles de centrage central pour un empilage simple et deux vis pour une fixation solide.
  • 50-C10D/3F : Troisième cadre pour la série AUTOMAX. Sélection du cadre par l'intermédiaire de l'écran/PC.
  • 50-C20E/4F : Quatrième cadre pour les séries AUTOMAX Multitest e et AUOTMAX PRO. Sélection de l'image par PC.
  • 50-C50/EK: Câbles de fixation du plateau supérieur au cadre
  • 50-KLAB/E:Ensemble de connectivité de laboratoire LinK-LAB Enterprise pour les machines contrôlées par PC via le logiciel DATAMANAGER.
