Essais de matériaux Fondation  Essai de flexion en quatre points pour UTM et AsphaltQube

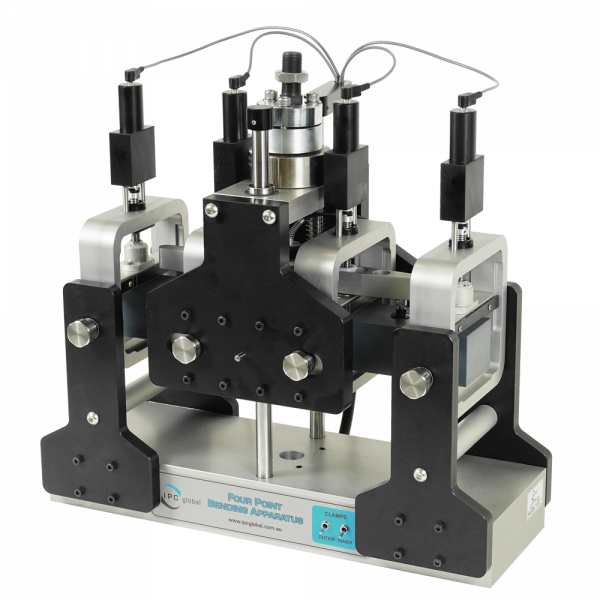

Controls - Essai de flexion en quatre points pour UTM et AsphaltQube

Description

Pour effectuer un test de flexion en quatre points



  • La "règle flottante" innovante sur la mesure du déplacement du transducteur de l'échantillon élimine les erreurs
  • Mesure optionnelle de la déformation à un point fixe renvoyant aux pivots extérieurs
  • Conçu pour soumettre un échantillon d'asphalte à une flexion en quatre points avec rotation sans jeu et translation horizontale de tous les points de charge et de réaction
  • Contrainte contrôlée sinusoïdale ou haversine ou charge de contrainte contrôlée
  • Force contrôlée, serrage motorisé de l'échantillon
  • Fréquence de chargement jusqu'à 60 Hz
  • L'ajustement des données par régression non linéaire garantit une détermination fiable de la phase et du module
  • Peut être utilisé avec les systèmes UTM existants
  • Solution économique pour les essais en grande quantité

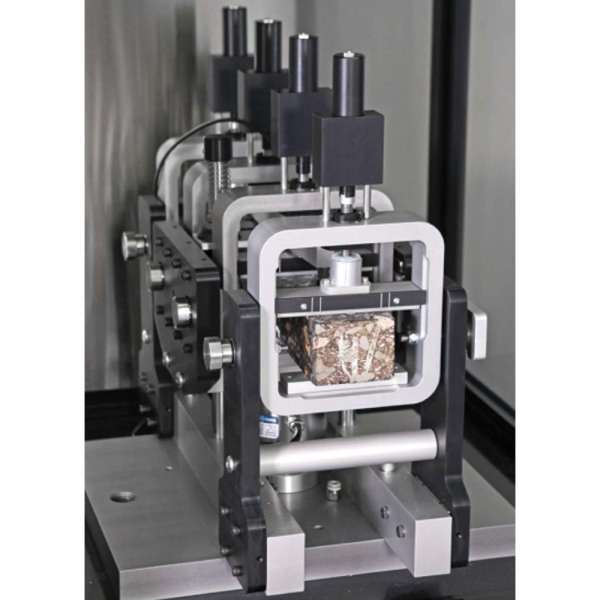

  • L'échantillon est positionné latéralement à la main en utilisant des lignes gravées comme guide visuel pour deux tailles d'échantillon, d'une largeur nominale de 50 et 63,5 mm
  • Le serrage vertical de l'échantillon est assuré par des vis à billes entraînées par un servomoteur, qui fonctionnent en continu pendant l'essai pour absorber la compliance de l'échantillon au niveau des surfaces de serrage

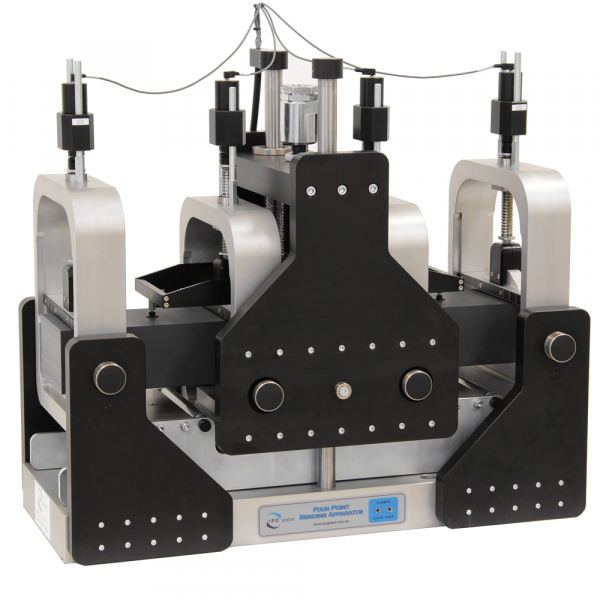

Extra Large Four Point Bend Jig

  • Un transducteur flottant innovant sur l'échantillon élimine les erreurs causées par la compliance du cadre
  • Rotation et translation sans jeu sur tous les points de charge et de réaction
  • Force contrôlée et serrage motorisé des échantillons
  • Rouleaux d'échantillons avec levage et abaissement pneumatiques pour un chargement facile des échantillons
  • Emboîtements d'échantillons à alignement automatique pour une insertion aisée des échantillons
  • Le rouleau d'échantillons avec levage et abaissement pneumatique permet à l'utilisateur de préparer facilement les tests pour une gamme d'échantillons de très grande taille
  • Le serrage vertical de l'échantillon est assuré par des vis à billes entraînées par un servomoteur, qui fonctionnent en continu pendant l'essai pour absorber la compliance de l'échantillon au niveau des surfaces de serrage

Label/normes

  AASHTO T321‰EN 12697-26 Annex B‰EN 12697-24 Annex D‰ASTM D7460‰ASTM D8237‰AG:PT/T233‰AG:PT/T274‰AS 03:2000

Spécifications techniques

Spécifications techniques

  • Fréquence de chargement : jusqu'à 60 Hz (des limitations de charge s'appliquent à des fréquences plus élevées)
  • Capacité de charge : jusqu'à 10 kN dynamique
  • Taille de l'échantillon (h x l x l) : 70 (max) x 80 (max) x 380 mm
  • Outil d'alignement de l'étrier pour l'échantillon : 50 x 50 x 355,5 mm (h x l x centres des portées extérieures), 70 x 70 x 420 mm (h x l x centres des portées extérieures)
  • Dimensions (h x w x d) : 455 x 460 x 230 mm
  • Poids : 35 kg

Extra Large Four Point Bend Jig

  • Dimensions (h x d x l) : 790 x 435 x 890 mm
  • Poids : 210 kg
  • Capacité de charge : jusqu'à 25 kN dynamique
  • Taille de l'échantillon (l x h x l) : 790 (min) x 100-160 x jusqu'à 200 mm
  • Outil d'alignement de l'étrier pour les échantillons : 740 mm (centre de la portée extérieure), 247 mm (centre de la portée intérieure)
  • Alimentation en air : air propre et sec à 700 kPa (chargement des échantillons uniquement)

Numéros de commande

79-PV70410: Support de pliage à quatre points pour UTM-30 et UTM-130 pour les échantillons de 355,5 mm et 420 mm (centre de la portée extérieure), y compris cellule de charge (+/-15kN w/ (ILC), outil d'alignement de l'étrier pour les échantillons de 355,5 mm (centre de la portée extérieure) x 50 mm x 50 mm

79-PV70412: Gabarit de pliage à quatre points pour UTM-16P pour les échantillons de 355,5 mm et 420 mm (centres de portée extérieure). Outil d'alignement de l'étrier inclus pour les échantillons de 355,5 mm (centres de portée extérieure) x 50 mm x 50 mm

Accessoires



  • 79-PV70440 : Gabarit de pliage à quatre points XL pour 740 mm (ntres de portée extérieure), 247 mm (centres de portée intérieure), adapté au M-130XL. comprend : -1x XLFour Point Bend Jig (pour systèmes UTM) -1x LVDT (+/-1mm) w/ In-Line Conditioner (ILC) -1x Yoke Alignment Tool
  • 79-PV72111: Gabarit de cintrage à quatre points AsphaltQube/AsphaltQube Pro pour éprouvettes de 355,5 mm et 420 mm (centre des portées extérieures), y compris l'outil d'alignement de l'étrier 355,5 mm (centre des portées extérieures) x 50 mm x 50 mm éprouvettes
