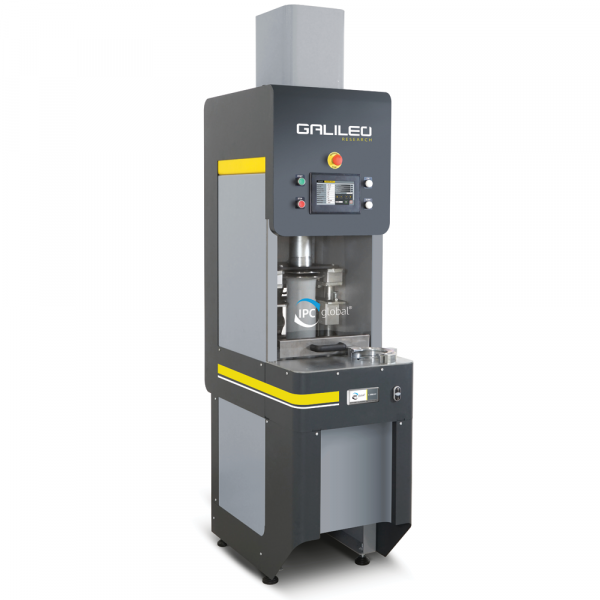

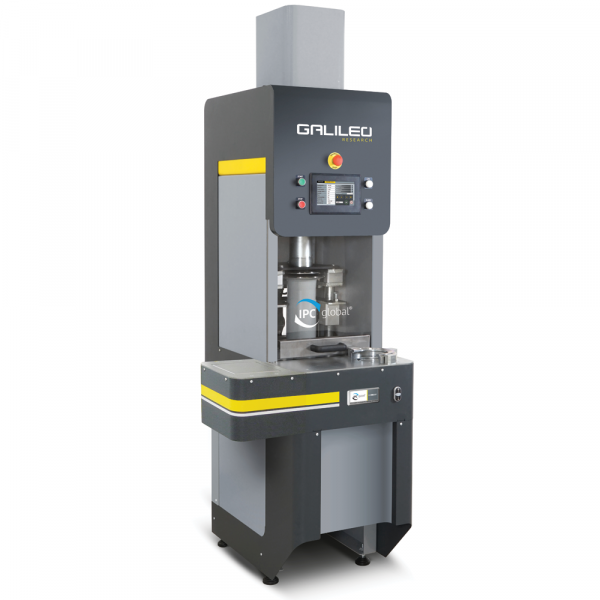

Controls - Presses à compactage giratoire totalement électromécaniques GALILEO Research

Description

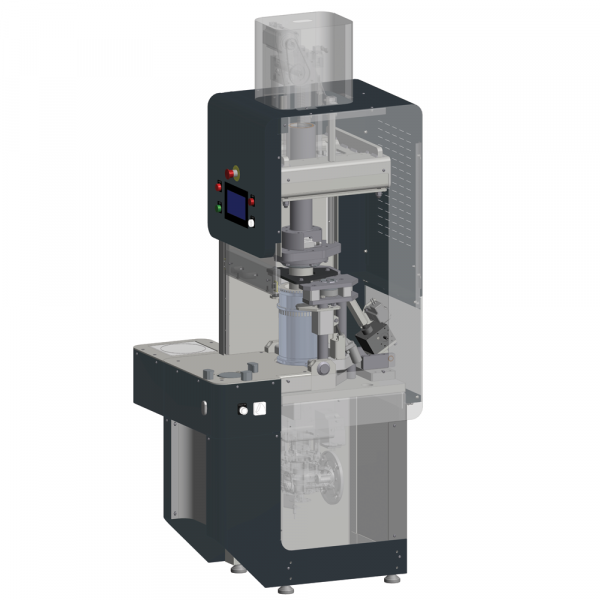

Une structure robuste en acier de précision incorporant le mécanisme d'asservissement électromécanique EmS pour l'application de la charge verticale et le système propriétaire de gyration et de rotation du moule "Orbital" (brevet en instance) fournissant des résultats d'essai très précis et reproductibles, ainsi que des valeurs de rigidité et de stabilité angulaire qui se situent confortablement dans les limites définies par la norme EN 12697-31.

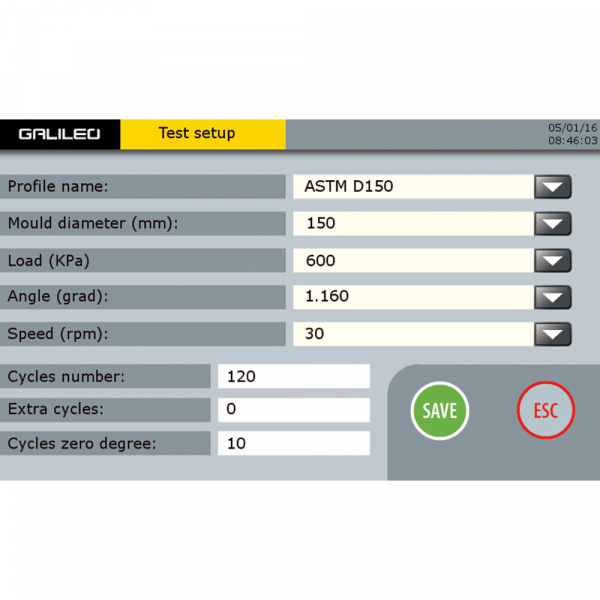

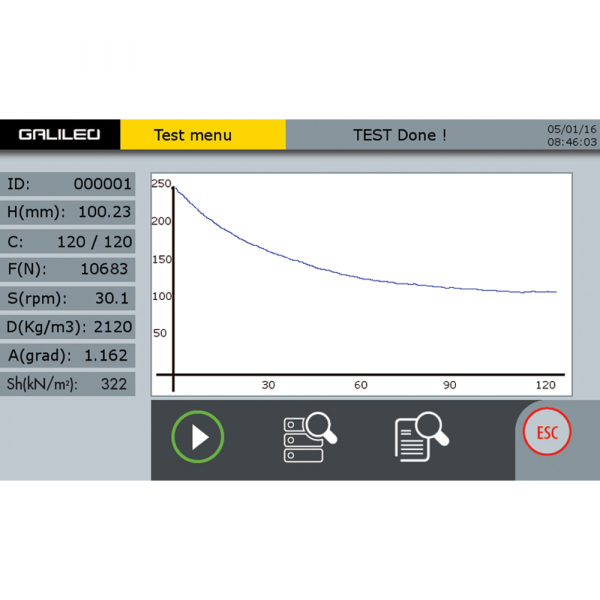

Le grand panneau de commande tactile intégré et convivial de 7 pouces affiche le graphique du test en temps réel.
Le micrologiciel embarqué comprend neuf langues et offre également la possibilité de contrôler les tests à partir d'un PC.

Un certificat d'étalonnage traçable conforme aux normes ASTM et AASHTO est également inclus.

Principe de fonctionnement

La norme spécifie la méthode de compactage d'éprouvettes cylindriques de mélanges bitumineux à l'aide d'un compacteur giratoire. Ce compactage est obtenu en combinant une action de cisaillement rotatif avec une force statique verticale appliquée par une tête mécanique.

La méthode peut être utilisée pour :

  • La préparation d'éprouvettes d'une hauteur donnée à une densité prédéterminée, en vue d'essais ultérieurs de leurs propriétés mécaniques;
  • Dérivation d'une courbe de densité en fonction du nombre de girations;
  • Teneur en vide pour un nombre de girations donné.

Les normes s'appliquent aux mélanges bitumineux (fabriqués en laboratoire ou à partir d'un échantillonnage sur site), dont les granulats ne dépassent pas 37,5 mm. Pendant l'opération, le mélange bitumineux est contenu dans un moule cylindrique (100 ou 150 mm de diamètre). Le compactage est obtenu par l'application simultanée d'une compression faiblement statique et d'une action de cisaillement, qui se traduit par le déplacement de l'axe central de l'éprouvette, ce qui génère une surface conique de révolution tandis que les extrémités de l'éprouvette restent approximativement perpendiculaires à l'axe de la surface conique.

Le compacteur giratoire GALILEO RESEARCH peut être utilisé dans le cadre de votre programme d'essais basé sur les performances Superpave.

  • Un mécanisme de charge robuste et de haute précision combiné à un cadre extrêmement rigide assure une précision et une répétabilité élevées
  • Capteur de charge monté directement sur l'actionneur vertical pour une mesure précise de la charge et un contrôle par rétroaction
  • Contrainte axiale et vitesse de rotation définies par l'utilisateur
  • Porte transparente coulissante avec verrouillage de sécurité
  • Plateau de récupération des liquides expulsés à l'aide de moules perforés
  • Configuration béton frais disponible

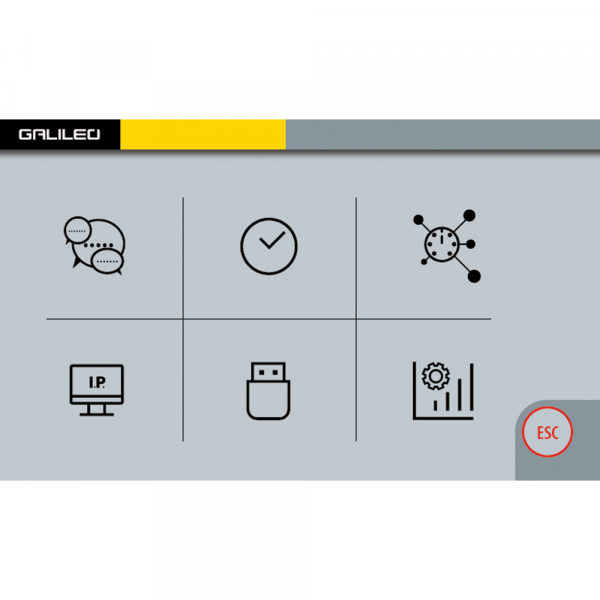

  • Contrôle facile à l'aide de l'écran tactile couleur 7" intégré ou d'un PC connecté
  • Logiciel PC convivial pour l'analyse des données et la configuration des tests. La communication à distance est disponible pour recevoir des diagnostics immédiats
  • Sauvegarde automatique des données sur USB ou sur PC Windows
  • Les moules légers mais robustes sont strictement conformes aux normes internationales

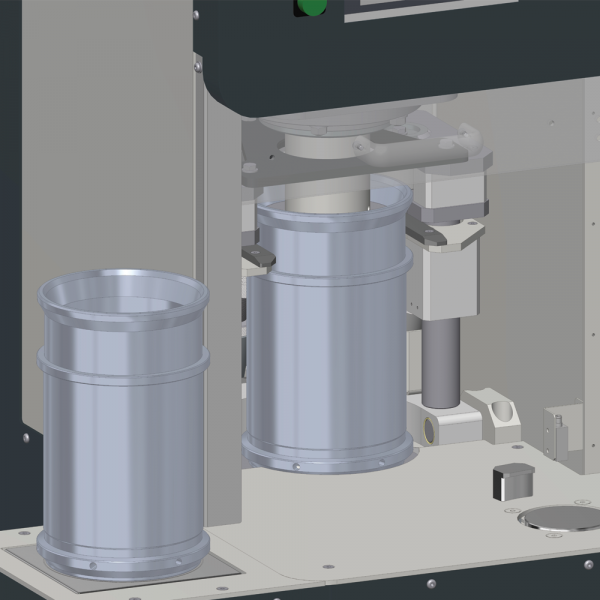

  • L'insertion et l'extraction sûres et faciles des moules avec levage automatique garantissent un faible effort de la part de l'opérateur et une productivité accrue
  • Extraction simultanée du dernier spécimen pour une meilleure productivité
  • Extraction facile des échantillons grâce à l'extrudeuse intégrée
  • Angle giratoire parfait avec réglage automatique de l'angle en boucle fermée et en temps réel récupérant la conformité et les déformations mineures indépendamment des charges verticales
  • Régulation motorisée simple et précise de l'angle de giration, réglée et affichée à partir des panneaux de commande
  • Possibilité de régler automatiquement l'angle zéro à la fin de l'essai
  • Monté sur des roues pivotantes pour faciliter le déplacement et le positionnement
  • Mesure directe et en temps réel du cisaillement et de la résistance au couple. Calcul automatique de l'énergie de compactage, un paramètre important pour la recherche
  • Acquisition automatique du poids et calcul de la densité avec la balance intégrée (en option)

Label/normes

  EN 12697-10‰EN 12697-31‰AASHTO T312‰ASTM D6925‰AS 2891.2.2

Spécifications techniques







ModèleGalileo Research 78-PV20R0X
Pression de consolidation10 - 1000 kPa pour 150 mm diam.
25 - 2200 kPa pour 100 mm de diam.
Mouvement giratoire et
Charge verticale
Electromécanique
Angle adjustmentEmS Servoactuation électromécanique
Gamme d'angle giratoire0 -3° ±0.005
Mesure de l'angle giratoireAngle mesuré et affiché pendant le test et contrôle en boucle fermée
Angle nul à la fin du testOui (procédure automatique, sélectionnable par l'utilisateur)
Vitesse de giration5 - 60 rpm (120 sur demande)
Nombre de girations0 -9999
Mesure du cisaillement intégréOui
Dimensions des moules100 et 150 mm de diamètre, 250 mm de hauteur.
Interface utilisateurécran tactile couleur 7" 16:9
(PC pour l'analyse des données)
ConnexionLAN - Ethernet
Logiciel PCInclus
ExtrudeuseInclus (électromécanique)
BalanceDisponible en option avec une précision de 1 g
Hauteur minimale de l'échantillon50 mm
Hauteur maximale de l'échantillonJusqu'à 200 mm selon le type de mélange
Précision de la hauteurMieux que 0,1 mm
Convient pour le test de coulée d'eauOui
Convient pour les essais sur le béton/cimentOui (sur demande)
Dimensions
(l x p x h)
480 x 900 x 2150 mm
Poids approx..420 kg

Numéros de commande

  • 78-PV20R02 : Galileo Research, compacteur giratoire entièrement électromécanique, comprenant le levage motorisé du moule, le système de mesure du cisaillement, le logiciel PC pour l'analyse des données et l'extrudeuse intégrée. 230V/50-60Hz/1ph
  • 78-PV20R04 : Galileo Research, compacteur giratoire entièrement électromécanique, incluant le levage motorisé du moule, le système de mesure du cisaillement, le logiciel PC pour l'analyse des données et l'extrudeuse intégrée. 110V/60Hz/1ph

Accessoires





  • 78-PV0255: ILS dispositif de mesure d'angle interne pour compacteurs giratoires, conforme à la norme EN 12697-31, annexe B. Complet avec Macro Excel et câble de connexion PC
  • 78-PV0250/10 : Moule cylindrique trempé de 150 mm de diamètre avec trous pour le compactage d'enrobés à froid. Complet avec plaques supérieure et inférieure
  • 78-PV0250/11 : Indicateur de force vertical, complet avec cellule de charge de 25kN, base, siège sphérique, unité de lecture de charge et certificat d'étalonnage
  • 78-PV0250/13 : Disque d'usure en acier inoxydable pour moule de compacteur giratoire de 150mm de diamètre
  • 78-PV0250/14 : Disque d'usure en acier inoxydable pour moule de compacteur giratoire de 100mm de diamètre
  • 78-PV0250/2: Moule à cylindre trempé de 150 mm de dia complet avec plaques supérieure et inférieure.
  • 78-PV0250/3 : Pièce d'écartement 150 mm dia x 50 mm pour échantillons bas
  • 78-PV0250/4 : Accessoires pour échantillons compacts de dia 100 mm, nécessaires lorsque des cylindres de 100 mm (78-PV0250/5, 78-PV0250/8) sont utilisés. Moule non inclus.
  • 78-PV0250/5 : Moule à cylindre durci de 100 mm de diamètre complet avec plaques supérieure et inférieure.
  • 78-PV0250/6 : Pièce de distance 100 mm dia x 38 mm pour échantillons bas.
  • 78-PV0250/8 : Moule cylindrique trempé de 100 mm de dia. avec trous pour le compactage de l'enrobé à froid. Complet avec plaques supérieure et inférieure
  • 78-PV20UP3 : Balance électronique, capacité de 30 kg, résolution de 1 g. Pour peser l'échantillon et calculer la densité.Convient aux compacteurs giratoires Galileo standard et Galileo Research (A préciser lors de la commande)
  • 78-PV20UP4 : Certificat traçable ACCREDIA conforme à la norme EN 12697-31 Ann. B (à préciser lors de la commande)
