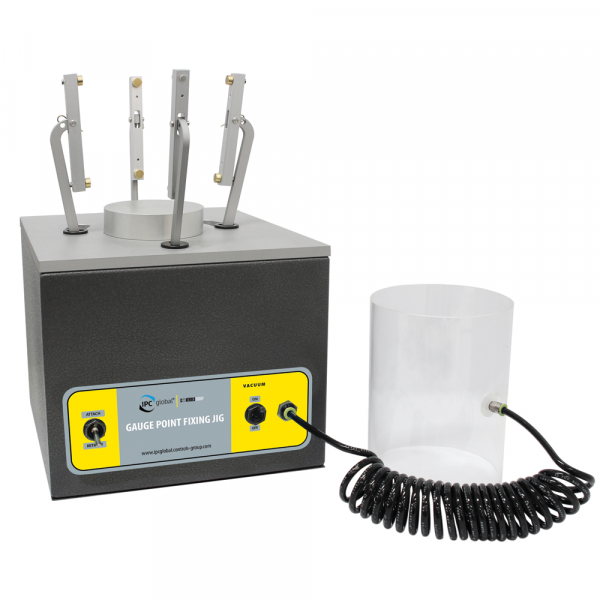

Gauge Point Fixing Jig

Controls - Gabarit de fixation des points de jauge

Description

L'innovant AMPT Gauge Point fixing permet de fixer rapidement et facilement les points de mesure pour les transducteurs sur l'échantillon. Cela permet d'éliminer les erreurs potentielles et de gagner du temps.

Serrer et relâcher d'une simple pression sur un bouton. Les bras de l'actionneur pneumatique vous permettent d'appliquer la bonne force de serrage, à chaque fois.

Inclus en standard, le gabarit de fixation des points de mesure est livré avec la capacité de changer rapidement entre deux, trois ou quatre bras de réglage des points à 180 °, 120 ° ou 90 ° d'espacement pour permettre aux utilisateurs de préparer les échantillons pour se conformer aux différentes exigences des normes internationales.

Les bras de fixation des points de mesure peuvent être utilisés pour la fixation des points de mesure et des échantillons.

  • Commande pneumatique
  • Alignement précis des points de mesure à chaque fois
  • Spécialement conçu pour être utilisé pour la préparation d'échantillons AMPT
  • 180 °, 120 ° ou 90 ° avec un espacement de 70 mm ou 100 mm
  • Changement rapide et facile entre le collage à deux, trois ou quatre bras
  • Têtes de réglage des points d'écartement en option pour répondre à une large gamme de normes d'essai
  • Générateur de vide intégré pour faciliter l'application des membranes

Label/normes

NCHRP 9-29‰AASHTO T378 / TP79‰AASHTO T342 / TP62‰AASHTO TP107

Spécifications techniques

Spécifications techniques

  • Dimensions (hxwxd) : 400 x 255 x 255 mm
  • Poids : 7 kg
  • Alimentation en air : 350 - 700 kPa (débit négligeable)

Numéros de commande

  • 79-PV70524 : gabarit de fixation Dynamic Modulus Quad Gauge Pnt - ensemble de gabarit de base (sans les têtes). Comprend un tendeur de membrane
  • 79-PV71031 : Gabarit de fixation des points de jauge Dynamic Modulus - Kit de tête de réglage (points de jauge hexagonaux) - Jeu de 3 têtes

Accessoires





79-PV71034 : Gabarit de fixation des points de jauge Dynamic Modulus - Kit de tête de réglage T342/TP62 (points de jauge ronds) - jeu de 4 têtes
