Essais de matériaux Fondation  Cadres de compression à usage général

Controls - Cadres de compression à usage général

Description

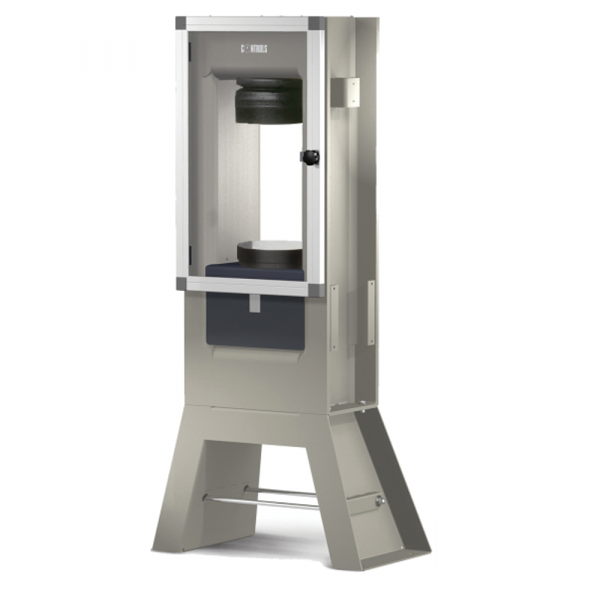

Cadres autonomes d'utilité générale pour tester les cubes et les cylindres
50-C13Z00, 50-C43Z00 et 50-C34Z00, 1500kN, 2000kN et 3000kN, les cadres sont constitués d'une structure rigide en acier soudé, avec un siège sphérique et des plateaux adaptés à l'essai de cylindres et de cubes (voir le tableau des CARACTÉRISTIQUES TECHNIQUES). Fourni avec un capteur de pression, des protections contre les fragments en plastique souple et un kit de connexion pour une console de commande séparée. Le piédestal et la porte avant ridig ne sont pas inclus, voir Accessoires.

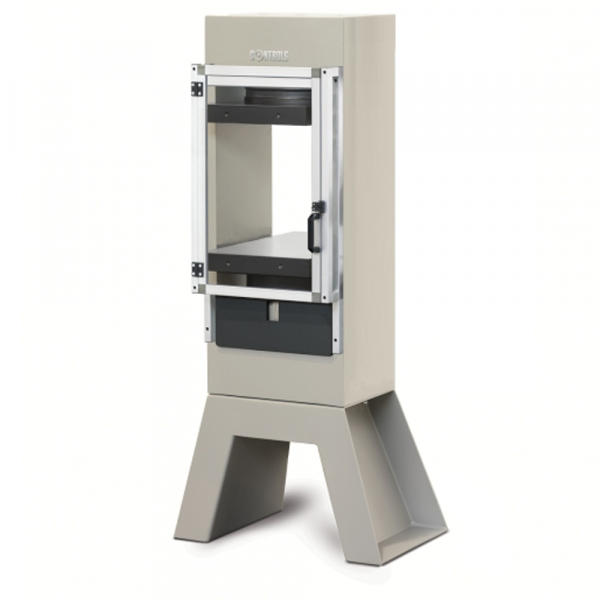

Cadres autonomes d'utilité générale pour cubes, cylindres et blocs
50-C45Z00 et 50-C35Z00 sont dotés d'une structure rigide en acier soudé, d'un siège sphérique et de plateaux de compression de 310 x 510 mm convenant aux blocs, aux cylindres jusqu'à 160 x 320 mm de diamètre et aux cubes jusqu'à 200 mm (voir le tableau des CARACTÉRISTIQUES TECHNIQUES).

Pour les détails des plateaux de compression, voir le tableau des SPÉCIFICATIONS TECHNIQUES

Label/normes

Spécifications techniques

Spécifications techniques

GENERAL UTILITY TESTING FRAMES FOR CUBES AND CYLINDERS



Models 50-C13Z00C43Z00

C34Z00

Capacité, kN150020003000
Platens dim. mmDia. 220Dia. 220Dia. 300
Dureté de la surface (1)55 HRC55 HRC55 HRC
Tolérance de planéité, mm0.030.030.03
Course de la came mm505050
Lumière verticale maximale du jour mm*340*370350*
Lumière du jour horizontale mm280350370

Pour la taille de l'échantillon:
Cylindres cm (dia.xh)


Cubes cm



15x30 (6”x12”), 16x32

15



15x30 (6”x12”), 16x32

15



15x30 (6”x12”), 16x32

15, 20

Dimensions totales (lxdxh) mm445x365x1090540x400x1090740x505x1150
Poids approx. kg2705001035
Pédestal (optionnel)50-A19/B50-C49/B50-C39/B
Porte avant rigide (en option)50-A19/FG50-C49/FG50-C39/FG



*À ajuster à l'aide des pièces d'écartement appropriées. Voir accessoires
(1) Certificat de dureté disponible sur demande


FOURREAUX D'ESSAI D'UTILITÉ GÉNÉRALE POUR CUBES, CYLINDRES ET BLOCS

Modèles 50-C25Z00C35Z00
Capacité, kN20003000
Platens dim. mm310x510310x510
Dureté de la surface (1)55.5 HRC55.5 HRC
Tolérance de planéité, mm0.050.05
Course de la came mm5050
Lumière verticale maximale du jour mm*350350
Lumière du jour horizontale mm340370
Pour la taille de l'échantillon:
Cylindres cm (dia.xh)
Cubes cm
Blocs
15x30 (6 "x12"), 16x32
15, 20
Dans les dimensions du plateau
15x30 (6 "x12"), 16x32
15, 20
À l'intérieur de la dimension du plateau
Dimensions totales (lxdxh) mm540x555x1090440x600x1160
Poids approx. kg575775
Pédestal (optionnel)50-C29/B50-C39/B
Porte avant rigide (en option)50-C25/FG50-C35/FG




*A ajuster à l'aide des pièces d'écartement appropriées. Voir accessoires
(1) Certificat de dureté disponible sur demande









Numéros de commande



  • 50-C13Z00: Cadre de compression cap. 1500 kN pour tester les cylindres jusqu'à 160 x 320 mm et les cubes jusqu'à 150 mm. Conforme à la norme ASTM C39, AASHTO T22 pour les cylindres de 150x300 mm (6 "x12").
  • 50-C43Z00: Cadre de compression cap. 2000 kN pour tester les cylindres jusqu'à 160 x 320 mm et les cubes jusqu'à 150 mm. Conforme à la norme ASTM C39, AASHTO T22 pour les cylindres de 150x300 mm (6 "x12").

Accessoires





  • 50-C0050/HRD3: Fourniture de la machine de compression avec des plateaux de 220 mm de diamètre, accompagnée d'un certificat traçable de dureté des surfaces des plateaux d'essai (certification des plateaux supérieurs et inférieurs incluse). Disponible uniquement en cas de commande avec une machine de compression.
  • 50-C0050/HRD4: Fourniture de la presse de compression avec plateaux Ø 300 mm, accompagnée d’un certificat traçable de dureté des surfaces des plateaux d’essai (certification des plateaux supérieur et inférieur incluse). Disponible uniquement lors de la commande de la presse de compression.
  • 50-C0050/HRD7: Fourniture de la presse de compression avec plateaux 310 × 510 × 50 mm, accompagnée d’un certificat traçable de dureté des surfaces des plateaux d’essai (certification des plateaux supérieur et inférieur incluse). Disponible uniquement lors de la commande de la presse de compression.
  • 50-A19/B: Base pour cadres et machines d'essai modèle 50-A12xxx, 50-C13xxx et 50-C92xxx
  • 50-C39/B: Socle pour cadres et machines d'essai modèle 50-C34xxx, 50-C35xxx et 50-A32xxx
  • 50-C34Z00: Cadre de compression cap. 3000 kN pour tester les cylindres jusqu'à 160 x 320 mm et les cubes jusqu'à 200mm.
  • 50-C45Z00: Cadre de compression cap. 2000 kN pour tester les blocs,les cylindres jusqu'à 160x320 mm et les cubes jusqu'à 200 mm.- Plateaux de compression 310mm x 510mm
  • 50-C35Z00: Cadre de compression cap. 3000 kN pour blocs d'essai, cylindres jusqu'à 160x320 mm et cubes jusqu'à 200 mm.
  • 50-C49/B: Base pour 2000 kN 50-C46xxx, 50-C47xxx, 50-C43xxx, 50-A42xxx et 50-C45xxx cadres/machines
  • 50-C9080 : Pièce d'écartement dia 200 x 30 mm
  • 50-C9082 : Pièce d'écartement dia 200 x 50 mm
  • 50-C9083 : Pièce d'écartement dia 200 x 68 mm
  • 50-C9086 : Pièce de distance dia 200 x 100 mm.
  • 50-A19/FG: Mise à niveau des machines 50-A12xxx, 50-C13xxx et des cadres de compression avec porte rigide frontale
  • 50-C45/FG : Mise à niveau des cadres de compression 2000 kN de la série 50-C45xxx avec porte rigide frontale (pour les cadres équipés de plateaux rectangulaires 310x510 mm)
  • 50-C49/FG: Mise à niveau des cadres de compression 2000 kN de la série 50-C43xxx avec porte rigide frontale
  • 50-C35/FG: Mise à niveau des cadres de compression 50-C35xxx, A29xxx et A39xxx avec porte rigide avant (pour les cadres équipés de plateaux à blocs rectangulaires)
  • 50-C39/FG : Mise à niveau des cadres de compression 3000 kN des séries 50-A32xxx et 50-C34xxx avec porte rigide frontale
