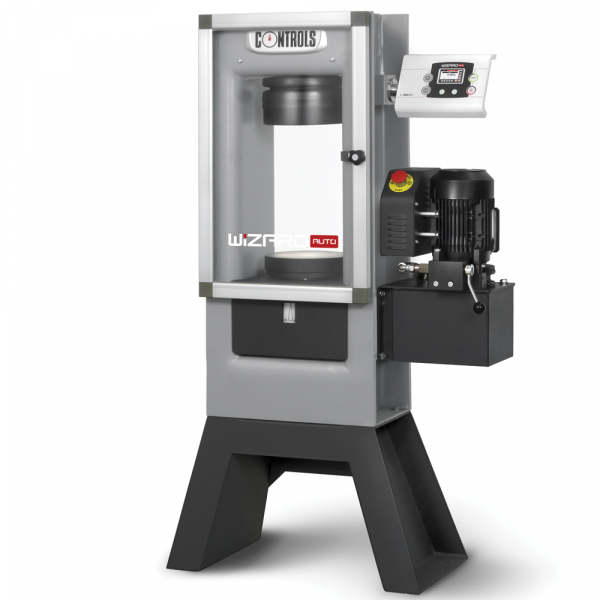

Controls - Machine d’essais de compression Automatique d’Usage Général WIZARD Auto CompactLine pour cubes et cylindres

Description

Les principales caractéristiques comprennent :

  • Construction rigide en acier soudé
  • Exactitude Classe 1/A (EN/ASTM) à partir de 10% de la pleine échelle (à partir de 1% sur demande)
  • Deux canaux pour les capteurs de charge
  • Large écran graphique 128 x 80 pixels
  • Imprimante graphique disponible en option
  • Moteur CA équipé d'un dispositif VFD INVERTER : haute efficacité, faible consommation, fonctionnement silencieux
  • Pompe à double étage pour une approche rapide et un passage automatique à la haute pression pour le chargement
  • Seconde structure en option

Cadre
Construction rigide en acier soudé. Le siège sphérique permet un alignement libre lors du contact initial avec l'échantillon.

Plateaux de compression
Voir tableau. Certificat traçable de dureté de surface disponible sur demande.

Caractéristiques de sécurité
Comprend : Soupape de pression maximale pour éviter la surcharge de la machine ; interrupteur de fin de course du piston ; bouton d'arrêt d'urgence ; protecteur de fragment transparent flexible à l'avant et à l'arrière.







WIZARD AUTO est la nouvelle machine automatique de contrôle de la qualité de CONTROLS pour les essais de compression et de flexion et comprend de nombreuses nouvelles caractéristiques et améliorations visant à accroître la convivialité, l'efficacité, le confort de l'opérateur et les économies d'énergie.

Les performances des essais QC viennent de faire un bond en avant avec l'abandon par CONTROLS du contrôle manuel des essais et la mise en place d'un contrôle PID automatique en boucle fermée du taux de charge à l'aide d'une technologie d'onduleur VFD pour le contrôle du moteur CA à haute spécification.
Wizard Auto effectue automatiquement et avec précision les tests à la vitesse d'essai correcte, garantissant la conformité aux normes et sans effet dû aux variables de l'opérateur.


Principalement dédié aux essais de rupture de routine (compression, flexion et traction indirecte), WIZARD AUTO est la solution parfaite pour garantir une certitude totale de précision des essais et une conformité stricte aux normes internationales. En effet, étant un système automatique, il permet :

Les essais de rupture de routine (compression, flexion et traction indirecte).

  • Réduit les possibilités d'erreurs de l'opérateur, améliore la précision des résultats et la répétabilité
  • Facile à utiliser: même pour les opérateurs ayant une expertise limitée.
  • Conformité aux normes: la machine effectue automatiquement le test à la vitesse correcte. La conformité aux normes peut être facilement prouvée.
  • Haute performance: la pompe à haute vitesse ferme la lumière du jour au-dessus de l'échantillon à la vitesse la plus rapide permettant un très haut débit de tests.
  • Confort de l'opérateur grâce à la réduction significative du bruit.
  • Économie d'énergie, avec une réduction de 50% de la consommation d'énergie.





Label/normes

Spécifications techniques

Spécifications techniques

SYSTEME D'ALIMENTATION ET DE CONTRÔLE AUTOMATIQUE WIZARD AUTO

Hydraulique

  • Pression maximale 700 bar
  • Puissance 750 W
  • Pompe à deux étages : basse pression/haut débit pour l'approche rapide du piston et haute pression/basse débit pour le chargement.
  • Moteur CA équipé d'un dispositif d'inversion VFD offrant un rendement élevé, une réduction de la consommation d'énergie et un fonctionnement silencieux.
  • Second cadre optionnel avec sélecteur de vanne.





Matériel

  • Deux canaux analogiques 16 bits pour les capteurs de charge
  • Large écran graphique 128 x 80 pixels
  • Taux d'échantillonnage 50 Hz
  • Mémoire interne
  • Port RS 232 pour le téléchargement des données (y compris les points du graphique de charge/temps) vers un PC au format ASCII
  • Imprimante intégrée en option. Voir accessoires



Firmware

  • Affichage en temps réel de la charge et de la contrainte
  • Application automatique du taux de charge sélectionné
  • Exécution de rampes de chargement avec la possibilité d'augmenter ou de réduire manuellement la vitesse d'essai pendant l'essai
  • Détection et sauvegarde des pointes
  • Sélection de la langue
  • Linéarisation multicoefficiente de la courbe d'étalonnage pour une meilleure précision à faible charge
  • Multiples unités : Lbf / Ton / kN.



Tableau des caractéristiques physiques











Modèle 50-C13W02
C13W04
C43W02
C43W04
C34W02
C34W04
Capacité kN 1500 2000 3000
Max vertical daylight, mm 350*370350*
Horizontal daylight, mm 265350370
Course maximale du piston*, mm 5050 50
Dimensions du plateau, mmdia. 220dia. 220dia. 300
Dureté de la surface de platine55.5 HRC (600 HV)55.5 HRC 55.5 HRC (600 HV)
Platens flatness toll, mm 0.030.030.03
Dimensions totales, mm 810 x 425 x 1085835 x 440 x 1090805 x 450 x 1160
Poids environ, kg305525755

*Avec l'accessoire 50-C50/CYL, le dégagement vertical est augmenté de 20 mm. Voir les accessoires d'essai.



Numéros de commande



  • 50-C13W02: WIZARD AUTO COMPACT-Machine de compression automatique en ligne, 1500 kN cap. pour cylindres jusqu'à 160 x 320 mm et cubes jusqu'à 150mm. Conforme à ASTM C39, AASHTO T22 pour les cylindres de 150x300 mm (6 "x12") - 230 V, 50-60 Hz, 1 Ph.
  • 50-C13W04: WIZARD AUTO COMPACT-Machine de compression automatique en ligne, 1500 kN cap. pour cylindres jusqu'à 160 x 320 mm et cubes jusqu'à 150mm. Conforme à ASTM C39, AASHTO T22 pour les cylindres de 150x300 mm (6 "x12") - 110 V, 60 Hz, 1 Ph.





Accessoires





  • 50-C0050/HRD3: Fourniture de la machine de compression avec des plateaux de 220 mm de diamètre, accompagnée d'un certificat traçable de dureté des surfaces des plateaux d'essai (certification des plateaux supérieurs et inférieurs incluse). Disponible uniquement en cas de commande avec une machine de compression.
  • 50-C0050/HRD4: Fourniture de la machine de compression avec des plateaux de 300 mm de diamètre, accompagnée d'un certificat traçable de dureté des surfaces des plateaux d'essai (certification des plateaux supérieurs et inférieurs incluse). Disponible uniquement en cas de commande avec une machine de compression.
  • 50-C0050/CAL : étalonnage spécial de l'unité de lecture numérique de la charge assurant la classe 1 à partir de 1% de la pleine échelle de la machine d'essai (charge maximale).
  • 50-A19/B : Base pour cadres et machines d'essai modèle 50-A12xxx, 50-C13xxx et 50-C92xxx
  • 50-C39/B: Socle pour cadres et machines d'essai modèle 50-C34xxx, 50-C35xxx et 50-A32xxx
  • 50-C43W02: WIZARD AUTO COMPACT-Machine de compression automatique en ligne, 2000 kN cap. pour cylindres jusqu'à 160 x 320 mm et cubes jusqu'à 150mm. Conforme à ASTM C39, AASHTO T22 pour les cylindres de 150x300 mm (6 "x12") - 230 V, 50-60 Hz, 1 Ph.
  • 50-C43W04: WIZARD AUTO COMPACT-Machine de compression automatique en ligne, 2000 kN cap. pour cylindres jusqu'à 160 x 320 mm et cubes jusqu'à 150mm. Conforme à ASTM C39, AASHTO T22 pour les cylindres de 150x300 mm (6 "x12") - 110 V, 60 Hz, 1 Ph.
  • 50-C34W02: WIZARD AUTO COMPACT-Machine de compression automatique en ligne, 3000 kN cap. pour cylindres jusqu'à 160 x 320 mm et cubes jusqu'à 200mm. - 230 V, 50-60 Hz, 1 Ph.
  • 50-C34W04: WIZARD AUTO COMPACT-Machine de compression automatique en ligne, 3000 kN cap. pour cylindres jusqu'à 160 x 320 mm et cubes jusqu'à 200mm. - 110 V, 60 Hz, 1 Ph.
  • 50-C49/B:  Base pour 2000 kN 50-C46xxx, 50-C47xxx, 50-C43xxx, 50-A42xxx et 50-C45xxx cadres/machines
  • 50-C50/CYL : plateau de compression inférieur dia. 165 x 30 mm pour tester les cylindres plafonnés dia. 150 x 300 mm (6 "x12"). Le jeu vertical de la machine de compression qui en résulte est augmenté de 20 mm.
  • 50-C10W/2F : Deuxième cadre pour la série WIZARD AUTO. Sélection du cadre par levier manuel
  • 50-Q60W/PR : Mise à niveau de la série WIZARD AUTO pour incorporer une imprimante graphique sérielle dans le panneau arrière
  • 50-C50/P1 : Application d'un interrupteur magnétique au protecteur de sécurité (pour les testeurs automatiques uniquement). Convient aux machines de compression automatiques.
  • 50-C9080 : Pièce de distance dia 200 x 30 mm
  • 50-C9082 : Pièce d'écartement dia 200 x 50 mm
  • 50-C9083 : Pièce d'écartement dia 200 x 68 mm
  • 50-C9086 : Pièce de distance dia 200 x 100 mm.
  • 50-A19/FG: Mise à niveau des machines 50-A12xxx, 50-C13xxx et des cadres de compression avec porte rigide frontale
  • 50-C49/FG : Mise à niveau des cadres de compression 2000 kN de la série 50-C43xxx avec porte rigide frontale
  • 50-C39/FG : Mise à niveau des cadres de compression 3000 kN des séries 50-A32xxx et 50-C34xxx avec porte rigide frontale
