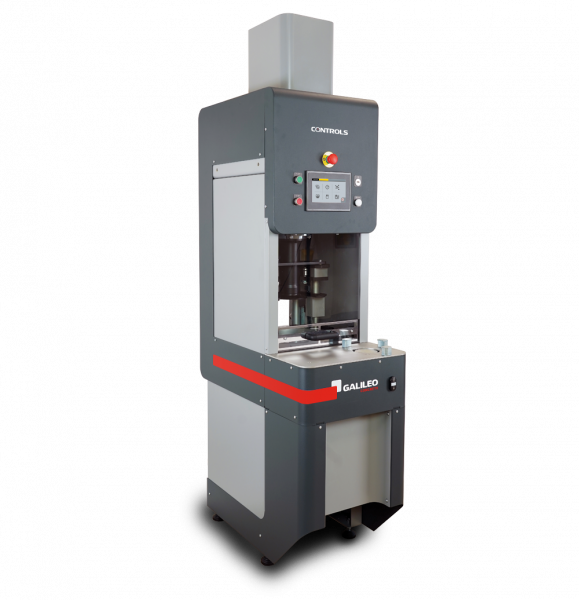

Controls - Compacteurs giratoires pour le ciment et le béton – GALILEO

Cette méthode, très populaire en Scandinavie, est utilisée pour la conception des mélanges et le contrôle de la qualité, principalement dans les usines de produits en béton, où l'on utilise du béton à faible ouvrabilité et sans affaissement (pour des produits tels que les dalles alvéolées, les tubes et les pavés). La méthode est utilisée pour : la conception des mélanges la simulation des processus de production sélectionnés la préparation des échantillons pour les essais de résistance (frais et durcis) la recherche des phénomènes liés aux mélanges (ouvrabilité, temps de durcissement, adjuvants, etc.).

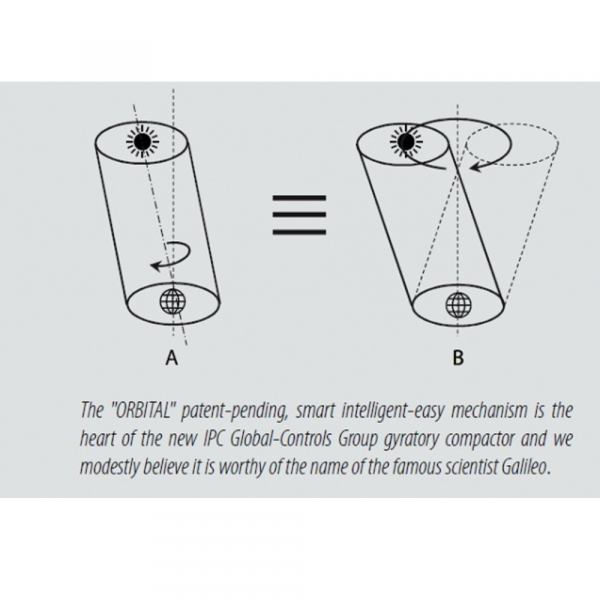

Le compactage est obtenu par l'application simultanée d'une compression faiblement statique et d'une action de cisaillement, qui se traduit par le déplacement de l'axe central de l'éprouvette, ce qui génère une surface conique de révolution tandis que les extrémités de l'éprouvette restent approximativement perpendiculaires à l'axe de la surface conique.

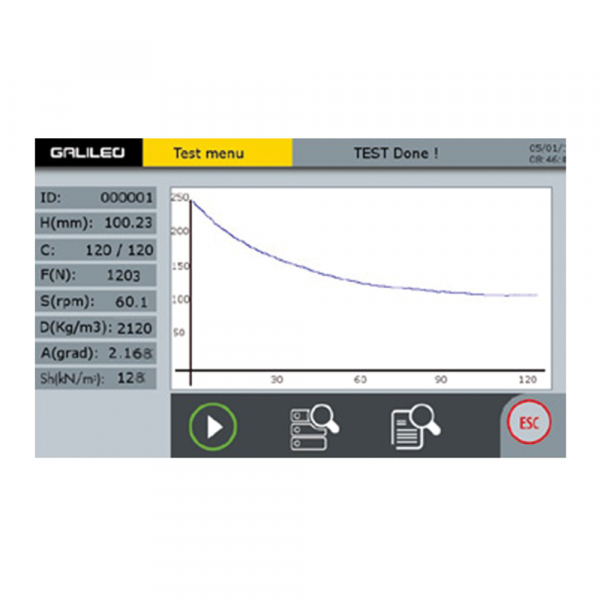

La machine est équipée d'un moule de 100 mm de diamètre avec accessoire de démoulage et traite en temps réel l'évolution de la densité de l'échantillon en fonction du nombre de cycles et trace la courbe de compactage.

Il est possible d'améliorer la machine afin de mesurer le cisaillement pendant le compactage en kN/ m2. Le cisaillement est un paramètre de mesure utile pour une sélection/un dosage plus approfondi et un réglage des composants du béton sans affaissement. Par exemple, une très faible variation de l'eau et du plastifiant peut modifier sensiblement le positionnement de la valeur maximale de cisaillement le long de la courbe de compactage. L'augmentation de l'eau et du plastifiant déplace généralement la valeur de cisaillement maximale vers les premiers cycles giratoires ; au contraire, la diminution de l'eau et du plastifiant déplace le cisaillement maximal vers la fin du compactage.

  • Idéal pour la conception des différents types de mélanges de béton sans affaissement requis pour la production de : pavés, dalles de pavage en béton, béton de compactage roulé, blocs de maçonnerie, pierres de bordure, tuiles, tuyaux d'égout, dalles alvéolées, éléments de structure, éléments de béton frais extrudés, construction de routes en béton avec finisseurs de pavage à coffrage glissant, en général des produits directement décapés.
  • Conforme à la norme scandinave NT BUILD 427 - Béton frais : Compactabilité avec IC-tester (testeur de compactage intensif).
  • Capteur de charge monté directement sur l'actionneur vertical pour une mesure précise de la charge et un contrôle en retour

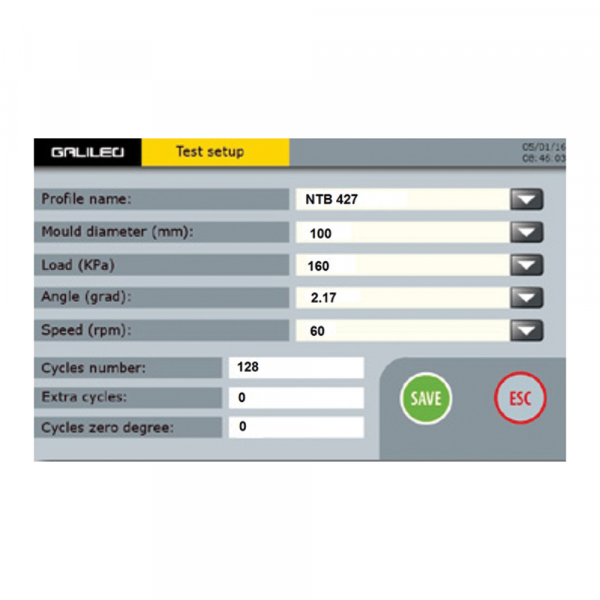

  • Contrainte axiale et vitesse de rotation définies par l'utilisateur. Contrôle facile à l'aide du panneau de commande intégré à écran tactile couleur de 7 pouces ou d'un PC connecté.
  • Mesure directe et en temps réel du cisaillement et de la résistance au couple. Calcul automatique de l'énergie de compactage, un paramètre important pour la recherche (en option).
  • Acquisition automatique du poids et calcul de la densité avec la balance intégrée (en option).

Label/normes

NT Build 427

Spécifications techniques

Spécifications techniques

Modèle54-C20C0x
Pression de consolidation10 - 1000 kPa pour 150 mm de diam.
25 - 2200 kPa pour 100 mm de diam.
Mouvement giratoire et
Charge verticale
Electromécanique
Réglage de l'angleManuel (inclus) / Motorisé (en option)
Plage de l'angle de giration0 -3° ±0.01
Mesure de l'angle giratoireAngle mesuré et affiché pendant le test et contrôle en boucle fermée
Angle nul à la fin du testOui (optionnel)
Vitesse de giration5 - 120 rpm
Nombre de girations0 -9999
Mesure du cisaillement intégréOui (en option)
Dimensions des moules100 et 150 mm de diamètre, 250 mm de hauteur.
Interface utilisateurÉcran couleur tactile 7" 16:9
(PC pour l'analyse des données)
ConnexionLAN - Ethernet
Logiciel PCOui (en option)
ExtrudeuseManuelle (incluse) / Motorisée (en option)
BalanceOui (en option)
Hauteur minimale de l'échantillon50 mm
Hauteur maximale de l'échantillonJusqu'à 200 mm selon le type de mélange
Précision de la hauteurMeilleure que 0,1 mm
Convient pour l'essai de coulée d'eauOui
Dimensions
(l x p x h)
480 x 900 x 2150 mm
Poids approx..420 kg

Numéros de commande

  • 54-C20C02 : GALILEO Compacteur giratoire à béton entièrement électromécanique. Conforme à la norme Nordtest Build 427. 230 V / 50-60 Hz / 1 ph.
  • 54-C20C04:GALILEO Compacteur giratoire à béton entièrement électromécanique. Conforme à la norme Nordtest Build 427. 110 V / 60 Hz / 1 ph .

Accessoires





  • 78-PV0250/2: Moule à cylindre trempé 150 mm dia complet avec plaques supérieure et inférieure.
  • 78-PV0250/3:Pièce d'écartement 150 mm dia x 50 mm pour échantillons bas
  • 54-C20C02/SW : Logiciel PC, adapté au compacteur giratoire à béton Galileo
  • 54-C20C02/UP1 : Système de mesure de cisaillement, adapté au compacteur giratoire à béton Galileo (à préciser lors de la commande)
  • 54-C20C02/UP2:Extrudeuse électromécanique intégrée, adaptée au compacteur giratoire à béton Galileo (A préciser lors de la commande)
  • 54-C20C02/1 : Moule de 100 mm pour compacteur giratoire de béton frais
  • 54-C20C02/2: Accessoires pour compacter des éprouvettes de dia 150 mm. Moule non inclus.
  • 54-C20C02/UP3: Balance électronique 30 kg cap. x 1 g pour peser l'échantillon.
  • 54-C20C02/UP4:Mise à niveau pour le réglage motorisé de l'angle de giration
