 Cellules Hoek

Controls - Cellules Hoek

Description

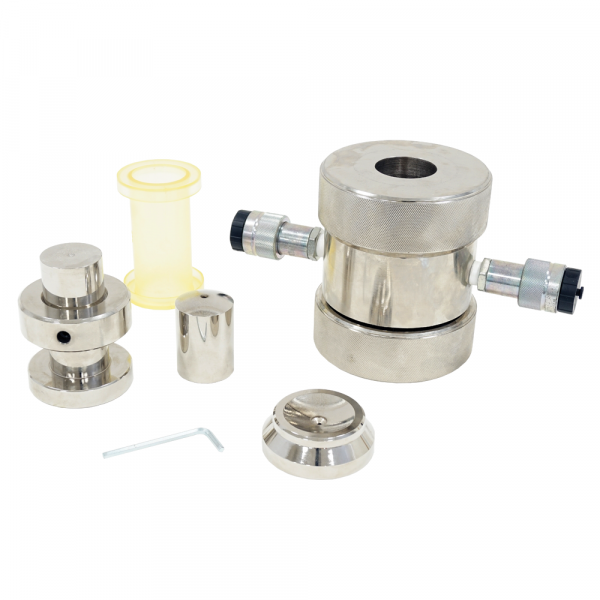

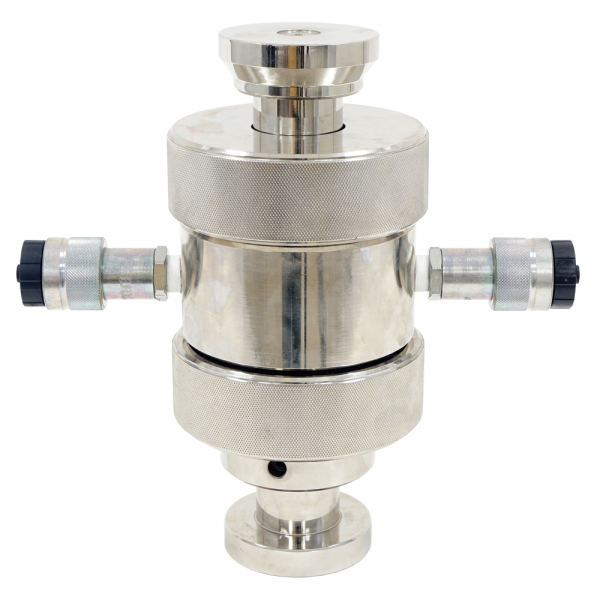

Les cellules triaxiales Hoek sont proposées en cinq modèles de taille différente ; chacun d'entre eux comprend les éléments suivants:
  • Un corps de cellule, complet avec deux raccords rapides auto-étanches, pour l'introduction de l'huile hydraulique et de la pression de la cellule, et pour la sortie d'air et la saturation de la chambre respectivement.
  • Cylindre inférieur avec base élargie et support de collier qui assure la position verticale de la cellule même lorsqu'elle n'est pas soumise à une charge.
  • Capuchon de chargement inférieur supérieur avec accouplement sphérique.
  • Un siège sphérique femelle connecté au capuchon supérieur de chargement pour la transmission correcte de la charge axiale du cadre de chargement de la machine de compression à l'échantillon.
  • Un manchon d'étanchéité en caoutchouc pour séparer l'échantillon du liquide cellulaire. Bien que chaque manchon puisse être utilisé pour plusieurs essais, il est recommandé de commander cinq manchons de rechange. Voir accessoires.

Les mesures des déformations axiales et radiales sont effectuées à l'aide de jauges de contrainte électriques, dans le sens vertical et horizontal, directement collées sur la surface latérale de l'échantillon. Les connexions électriques passent à l'intérieur du manchon en caoutchouc à travers le corps de la cellule et le capuchon de chargement. Chaque jauge de contrainte doit être connectée à un dispositif approprié (voir 82-P0398) pour compléter et équilibrer le pont de Wheatstone.

Les mesures des jauges de contrainte peuvent être effectuées par des systèmes d'essai automatiques ou semi-automatiques (voir les produits connexes ci-dessous).

Il est également recommandé d'utiliser un extrudeur d'échantillons pour extruder l'échantillon de roche de son enveloppe, évitant ainsi de vider le fluide de confinement. (voir produits connexes)
  • Plusieurs dimensions de cellules Hoek sont disponibles : AX, 1.5", BX, NX et HQ
  • Conçues pour supporter des pressions élevées
  • Tous les modèles sont équipés de deux raccords auto-obturants à dégagement rapide
  • Un manchon en caoutchouc est déjà inclus avec la cellule Hoek
  • Support de collier qui assure la position verticale de la cellule même lorsqu'elle n'est pas soumise à une charge incluse.

Label/normes

  ASTM D5407‰ASTM D7012

Spécifications techniques

Spécifications techniques





CodeD.C.D.M.A.
Référence		Taille de l'échantillon
d x h [mm]		Hauteur totale
[mm]		Poids
[kg]
32-D0553/HCAX30.10x602132.50
32-D0554/HC1.5 in.38.10x752644
32-D0555/HCBX42.04x852636.50
32-D0556/HCNX54.74x10830413
32-D0557/HCHQ63.50x12731015

Numéros de commande



  • 32-D0553/HC: Cuvette triaxiale Hoek AX (échantillon de 30,2 mm de diamètre), un manchon d'étanchéité en caoutchouc inclus.
  • 32-D0554/HC: Cuvette triaxiale de Hoek 1.5in (échantillon de 38.1 mm de diamètre), un manchon d'étanchéité en caoutchouc inclus.





Accessoires





  • 32-D0553/1 : Manchons d'étanchéité de rechange
  • 32-D0554/1 : Manchons d'étanchéité de rechange
  • 32-D0555/1 : Manchons d'étanchéité de rechange

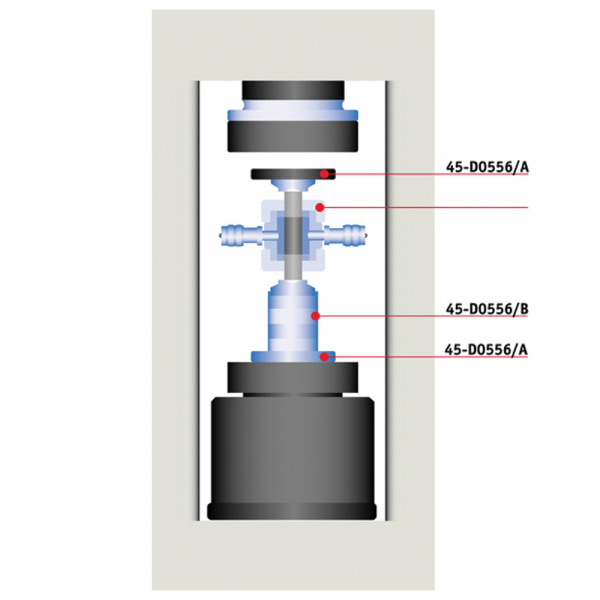

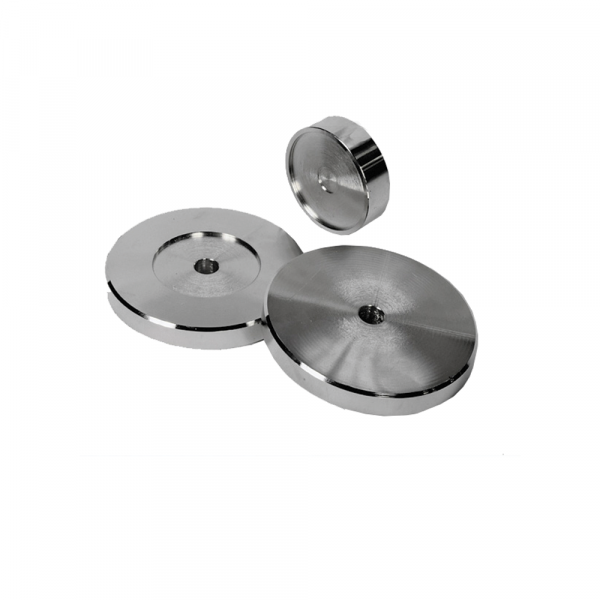

  • 32-D0556/A : Paire d'écarteurs de charge
  • 32-D0556/B : Coussinet d'écartement
  • 32-D0555/HC: Cuvette triaxiale Hoek BX (échantillon de 42,04 mm de diamètre), un manchon d'étanchéité en caoutchouc est inclus.
  • 32-D0556/HC: Cuvette triaxiale de Hoek NX (échantillon de 54,74 mm de diamètre), un manchon d'étanchéité en caoutchouc est inclus.
  • 32-D0557/HC: Cuvette triaxiale HQ de Hoek (échantillon de 63,5 mm de diamètre), un manchon d'étanchéité en caoutchouc est inclus.
  • 32-D0556/1 : Manchons d'étanchéité de rechange
  • 32-D0557/1 : Manchons d'étanchéité de rechange pour cellule Hoek taille HQ code 45-D0557
