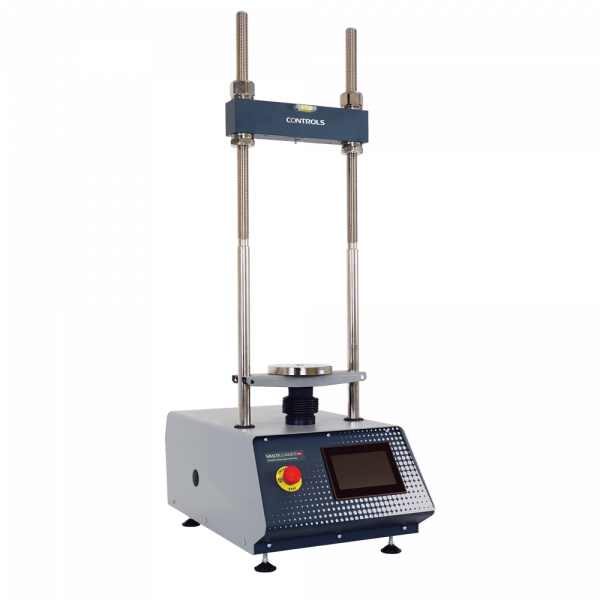

MULTILOADER Automatic Universal Tester with Touch Screen Digital Speed Control and Data Acquisition

MULTILOADER Testeur universel automatique avec écran tactile, contrôle de vitesse numérique et acquisition de données

Machine autonome flexible, le nouveau testeur universel automatique avec écran tactile pour le contrôle de la vitesse et l'acquisition de données, ou MULTILOADER, est un choix judicieux pour les laboratoires d'essais routiers et, plus généralement, pour tout essai nécessitant un contrôle du déplacement et de la vitesse. Outre les essais CBR et Marshall, la capacité de 50 kN et la vitesse entièrement variable de 0,05 à 51 mm/min permettent de nombreuses autres applications, notamment les essais triaxiaux rapides sans drainage et les essais de sol sans confinement/uniaxe, la résistance à la traction indirecte, IDEAL-CT, la flexion semi-circulaire et les essais de cisaillement Leutner.



Le testeur MULTILOADER possède une structure rigide à deux colonnes avec une traverse supérieure réglable en hauteur. Un boîtier ergonomique contient le vérin de charge, le moteur à courant continu et les commandes. Le microprocesseur assure le contrôle automatique de la vitesse et de la course du test. Avant l'essai, l'opérateur peut imposer des limites de déplacement pour terminer automatiquement l'essai.

Aucun transducteur externe n'est nécessaire pour la mesure du déplacement. Le microprogramme permet de définir jusqu'à 18 profils d'essai et d'effectuer des étalonnages de transducteurs tout en stockant les données à bord. L'interface utilisateur est un grand écran graphique tactile intégré de 7", fourni avec un stylet, qui peut afficher le graphique d'essai en temps réel et les données du transducteur et permet de stocker les données d'essai sur une clé USB ou de les télécharger via un port de communication LAN au format Controls, txt ou ASCII. Tous les accessoires doivent être commandés séparément . La machine dispose d'une acquisition de données intégrée avec six canaux dédiés à deux capteurs à jauges de contrainte et deux transducteurs linéaires potentiométriques ; un de chaque peut être utilisé pendant l'essai. La capacité de l'unité de traitement à réguler la vitesse en boucle fermée sans avoir à subir d'effets de calibration de la vitesse ou de fluctuation de la tension est une caractéristique cruciale.

Le panneau avant est équipé d'un bouton d'urgence pour un arrêt rapide de la machine.

Label/normes

Spécifications techniques

Téléchargement des données : Port Ethernet, port RS232 ou pendrive USB

Mémoire : 16 Go de mémoire interne

Nombre de canaux : 7 (1 pour le déplacement de l'actionneur, 2 pour la charge et 4 pour le déplacement)

Résolution des canaux : 24 bits

Fréquence d'échantillonnage : jusqu'à 100Hz

Vitesse de test : de 0,05 à 51 mm/min

Type de contrôle : déplacement

Course maximale du vérin : 100 mm

Portée verticale maximale : 765 mm

Portée horizontale maximale : 270 mm

Dimensions hors tout : 435 x 670 x 1265 mm (L x P x H)

Poids approximatif : 110 kg

Numéros de commande

Accessoires

34-V0107/CM

Ensemble de test pour effectuer des tests CBR et Marshall en mode numérique avec les testeurs 34-V0107 et 70-T0108/E.

34-V0107/MAR

Banc d'essai pour la réalisation du test Marshall en mode numérique avec les testeurs 34-V0107 et 70-T0108/E.

34-V0107/CBR

Ensemble de test pour effectuer le test CBR en mode numérique avec les testeurs 34-T0106, 34-V0107 et 70-T0108/E.

76-SW/BMD

Logiciel PC pour les appareils 76-PV128x Balanced Loader, 70-T128x Uniframe, 34-V118x Multiloader et pour l'unité de lecture 82-P60R12 Digimax, adapté à l'essai d'enrobés BMD.
