Pénétromètres standard

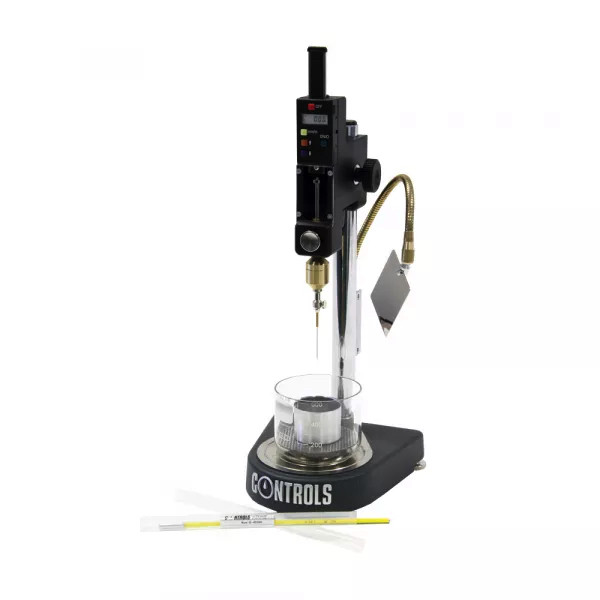

Disponible en deux modèles – digital et digital semi-automatique – le pénétromètre est doté d’une base en fonte avec pieds de réglage, d’un dispositif de mesure digital de pénétration de précision 0.01 mm avec bouton de libération/blocage de l’aiguille et remise à zéro automatique. Le modèle semi-automatique 81-B0101/E est livré avec contrôleur au­tomatique qui libère l’aiguille au moyen d’un électro-aimant. Les deux modèles sont pourvus d’un dispositif de réglage micrométrique. Ai­guilles, gobelets, thermomètre et miroir ne font pas partie de la fourni­ture et devront être commandés séparément – voir Accessoires.

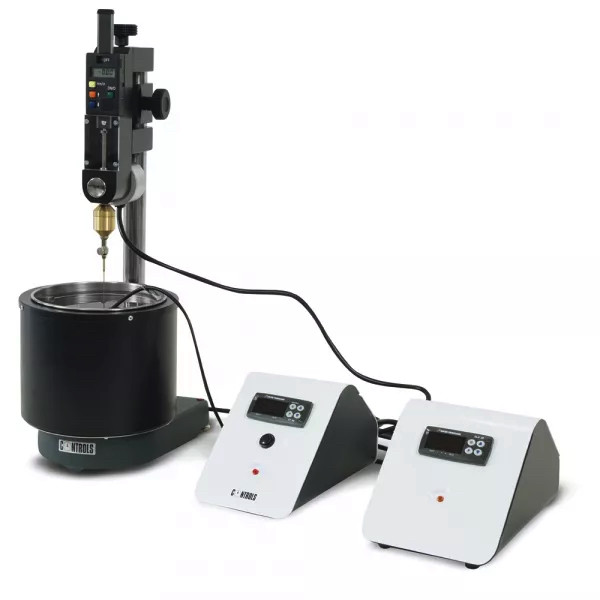

L’essai devrait être réalisé avec le gobelet positionné dans un bain d’eau thermostaté tel que notre bain d’eau thermostaté digital 81-B0102/C. Voir Accessoires.

Poids: 8.5 kg.



  • Mesure digitale de la pénétration
  • Comporte un réglage micrométrique vertical
  • Modèle semi-automatique avec contrôleur automatique disponible, incluant chronomètre électronique réglable du temps de chute
  • Bain d'eau thermostaté digital avec refroidissement disponible, éliminant la nécessité de connexion au réseau d'eau courante
  • Le chronomètre électronique permet l'utilisateur de régler et lire le temps de chute de l'aiguille durant l'essai

Label/normes

EN 1426‰ASTM D5‰AASHTO T49

Spécifications techniques

Numéros de commande

  • 81-B0100/D - Pénétromètre digital standard livré avec réglage micrométrique vertical

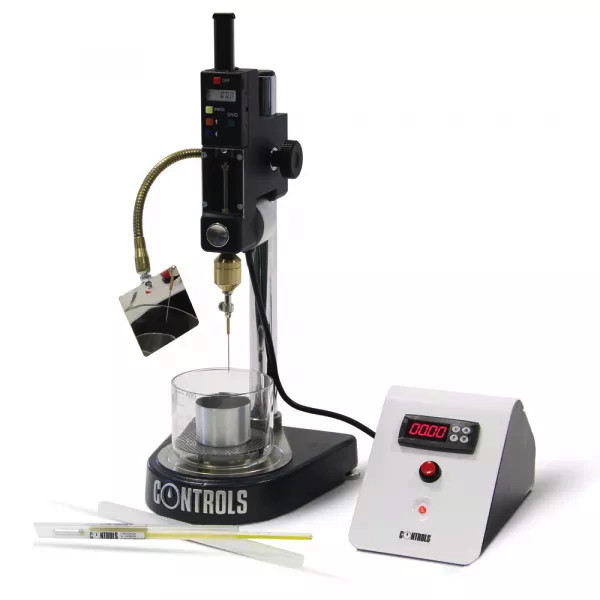

  • 81-B0101/E - Pénétromètre semi-automatique digital avec réglage micrométrique vertical et chronomètre électronique réglable du temps de chute, selon to EN 1426, ASTM D5, AASHTO T49. 230 V, 50-60 Hz, 1 ph

Accessoires

Aiguilles de pénétration

  • 81-B0113 - Aiguille de pénétration, 2.5 ± 0.05 g. Acier inoxydable entièrement endurci, trempé et matois. Conforme à ASTM D5 and EN 1426. Livrée avec certificat de conformité.
  • ​81-B0113/A - Aiguilles de pénétration, 2.5 ± 0.05 g. Acier inoxydable entièrement endurci, trempé et matois. Conforme à ASTM D5 and EN 1426. Livrée avec certificat de conformité. Lot de 3
  • 81-B0113/1 - Aiguille de pénétration certifiée 2.5 ± 0.5 g. Acier inoxydable entièrement endurci, trempé et matois. Conforme à ASTM D5 and EN 1426. Livrée avec certificat de vérification par UKAS

Gobelets

  • 81-B0110/A - Gobelet d'essai, dia. 55x35 mm. Lot de 6
  • 81-B0110/B - ​Gobelet d'essai, dia. 70x45 mm. Lot de 6

Miroir

  • 81-B0100/1 - ​Mirror avec bras articulé. Pour faciliter la détermination du contact entre l'aiguille et l'échantillon.

Bac de transfert en verre

  • 81-B0109 - ​Bac de transfert en verre avec support, dia. 100 mm x hauteur 100 mm

Thermomètres

  • 82-B0100/6 - IP 38 C Thermomètre, de +23 à +26°C, 0.1°C
  • 82-B0125/2 - EN thermomètre, de +19 à +27°C, 0.1°C, type ASTM 17C
  • 82-B0122/4 - EN thermomètre, de -8 à +32°C, 0.1°C, type ASTM 63C

Bain-marie avec thermorégulateur numérique et sonde PT100 immergée

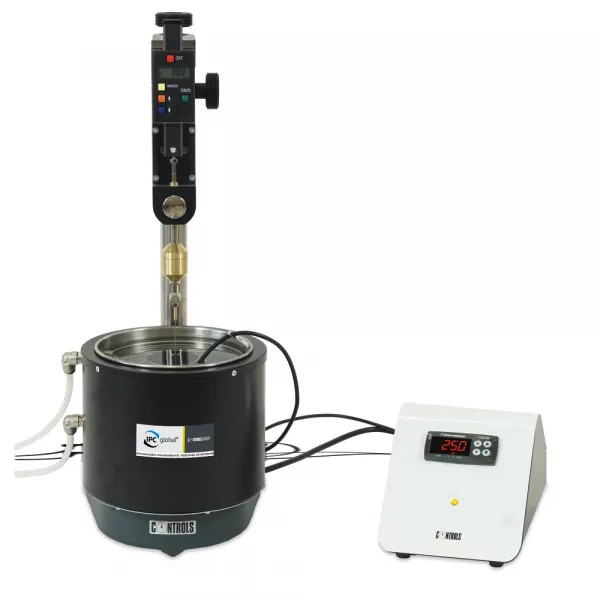

81-PV010202 - Bain-marie pour essais de pénétration du bitume, y compris régulateur de chauffage et serpentin de refroidissement, sonde de température à immersion, grille de support interne et raccordements à l'eau du réseau ou au refroidisseur d'eau. Plage de température 25 à 60 ± 0,1 °C.
230 V, 50-60 Hz, 1 ph



Bain-marie simple

81-PV0102/A - Bain-marie pour essai de pénétration complet avec serpentin à eau interne, support pour l'échantillon et raccords d'eau. A utiliser avec les refroidisseurs externes de la série 81-PV0102/CHx

Refroidisseur d'eau
81-PV0102/CH - Refroidisseur d'eau d'une capacité de 7,5 l, avec régulateur électronique de température avec une précision de ± 0,1 °C et une plage de température du fluide comprise entre 5 et 30 °C. Convient pour la réfrigération des bains d'eau pénétrométrique ou pour les essais de temps de prise à température contrôlée.
230 V, 50-60 Hz, 1 ph
Consommation d'énergie : 350 W
Dimensions hors tout : 415X300X420mm
Poids Environ : 15 kg


81-B0115 - Cône de pénétration standard conforme aux normes ASTM D217 et EN 13880-2
