Ultrasonic Pulse Analyzer

Description

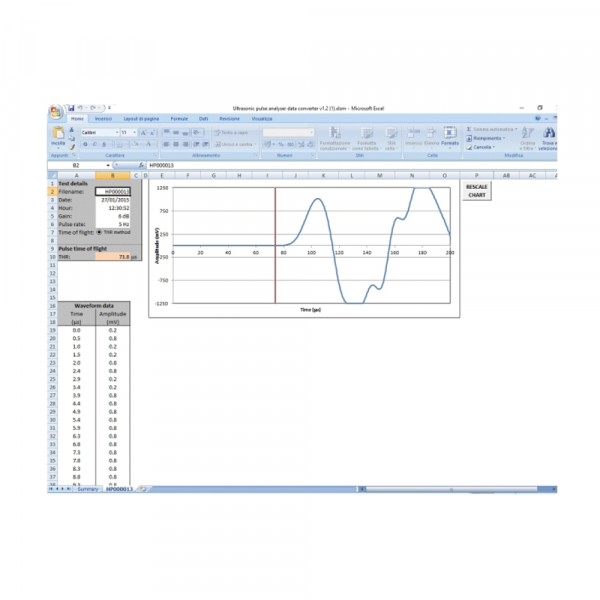

Le PULSONIC est utilisé pour mesurer la vitesse des impulsions ultrasoniques à travers une section de béton, fournissant des informations sur les fissures, les vides, la résistance, et donnant des estimations rapides du module d'élasticité dynamique sur le site ou en laboratoire. Il peut également être utilisé pour estimer les temps de décoffrage. La vitesse d'impulsion peut être combinée avec la valeur du marteau de rebond pour l'évaluation de la résistance du béton. L'appareil comprend une feuille de calcul Excel pour l'acquisition de la forme d'onde sur le PC en vue d'élaborations ultérieures.

Principales applications

publication

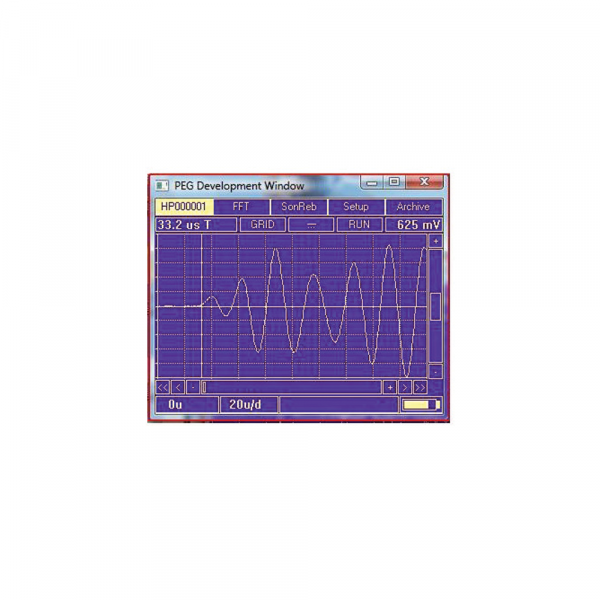

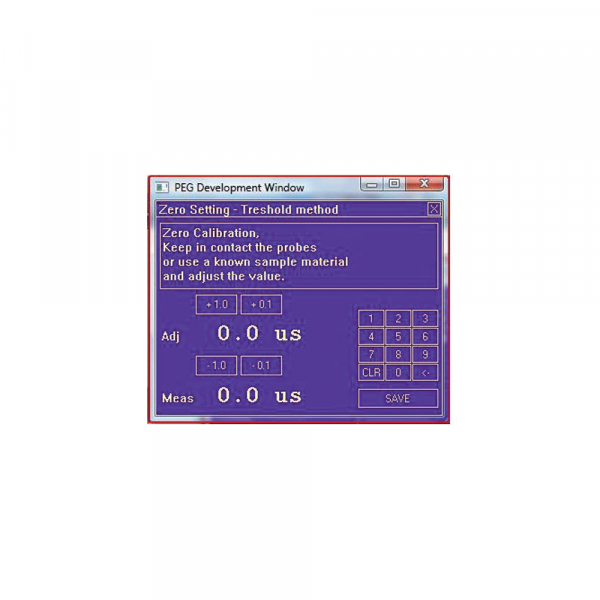

  • Mesure UPV standard avec oscilloscope incorporé. Conforme à la norme EN 12504-4 et ASTM C597. Convient également à la détermination du module d'élasticité dynamique. L'appareil de mesure comporte une mesure très précise du temps de transit.
  • Mesure de l'atténuation de l'énergie transmise. Très souvent, le temps de transit seul n'est pas suffisant pour identifier les disomogénéités et les petits dommages comme par exemple la microfissuration du béton qui sont, au contraire, bien localisés avec cette technique en traitant correctement les formes d'ondes acquises.

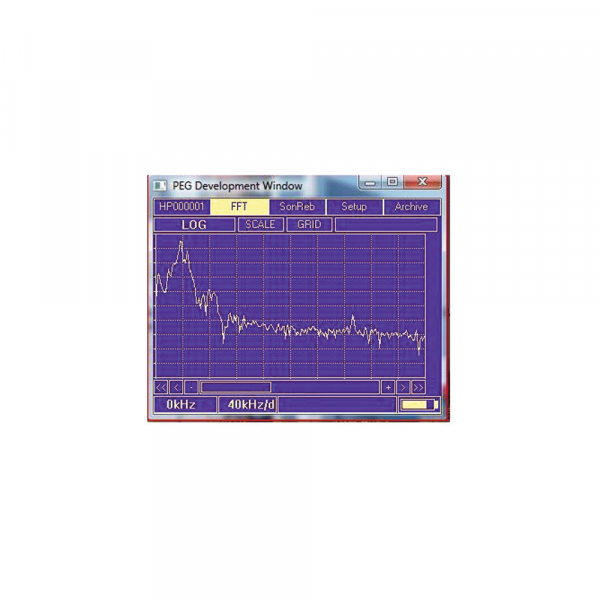

  • Analyse du spectre de fréquence par la méthode FFT (Fast Fourier Transform-Algorytm). Pour déterminer la fréquence propre de l'impulsion ultrasonore transmise à travers le matériau. Cette détermination convient à l'examen du trajet de l'impulsion et donne des indications sur d'éventuelles cavités, délaminations, éléments multicouches ou autres dishomogénéités similaires.

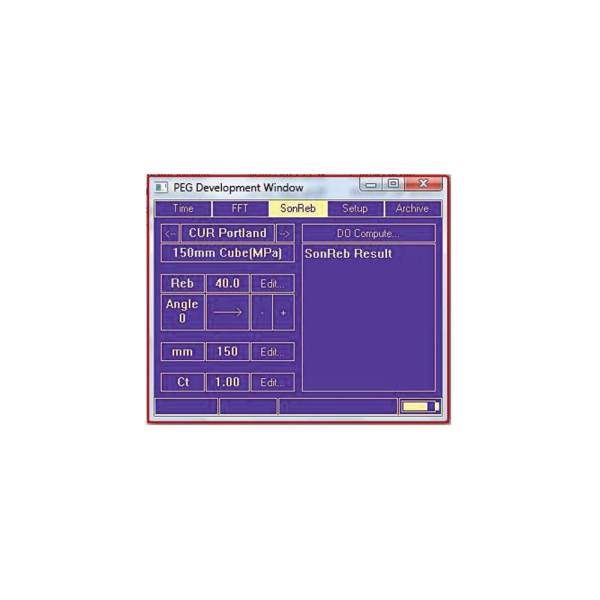

  • Évaluation de la résistance du béton en combinant l'indice de rebond et le temps de transit UPV. Il est possible d'utiliser notre marteau de test numérique pour obtenir la valeur moyenne de l'indice de rebond. Cette valeur peut être insérée dans le menu dédié du testeur UPV en combinant une mesure de surface typique avec le temps de transit UPV plus profond afin d'obtenir une information plus fiable et plus étendue.
  • Autres applications. Pour identifier et évaluer la profondeur des fissures, le peignage du miel, la qualité de l'injection.
  • Écran numérique, taux d'échantillonnage de 2 MHz, résolution de 12 bits
  • Algorithme de prélèvement avancé fournissant le temps d'arrivée réel de l'impulsion
  • Traitement du signal par la méthode FFT (Fast Fourier Transform)
  • Évaluation de la résistance du béton par la méthode combinée vitesse ultrasonique/indice de rebond (SonReb)
  • 7 gains de préamplificateur sélectionnables (amplitude d'impulsion)
  • Impulsion de l'émetteur 2500 V
  • Temps de transit jusqu'à 16 ms avec une résolution de 0,1 µs
  • Fente pour carte mémoire pour sauvegarder les données (2 GB=30000 tests)
  • Écran tactile multifonctionnel 6"

Label/normes

  EN 12504-4‰ASTM C597

Spécifications techniques

Spécifications techniques

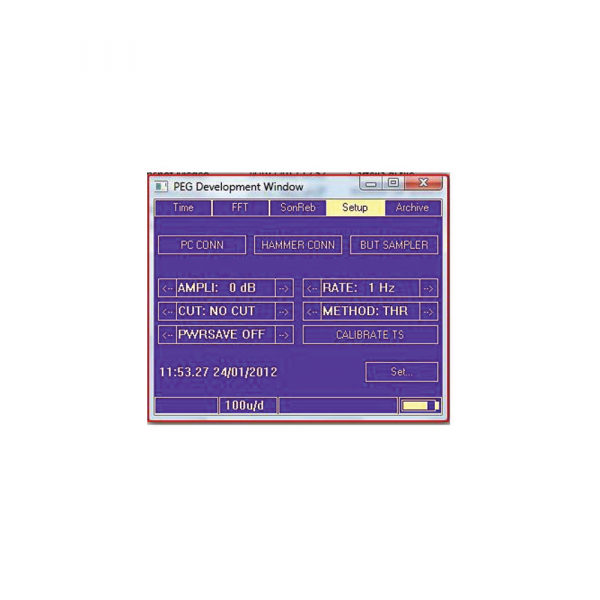

L'analyseur d'impulsions ultrasoniques est doté d'un boîtier robuste et potable, d'un grand écran tactile rétroéclairé de 6 pouces qui rend l'utilisation de l'appareil facile et pratique.
Caractéristiques:

  • Fréquence d'échantillonnage de 2 MHz avec une résolution de 12 bits
  • 7 gains de préamplificateur sélectionnables
  • 8 filtres passe-bas sélectionnables coupant les fréquences
  • Traitement avancé du signal (temps de transit, forme d'onde, FFT, SonReb)
  • Taux d'impulsion sélectionnable 1, 2, 5 par seconde
  • Impulsion de l'émetteur 2500 V
  • Temps de transit jusqu'à 16 ms avec une résolution de 0,1 µs
  • Espace mémoire pour la sauvegarde des données
  • RS 232 et port USB pour le téléchargement en temps réel vers un PC
  • Batterie alimentée par une batterie interne rechargeable (7,2 Ah) jusqu'à 9 heures de travail avant recharge
  • Dimensions:
    (instrument uniquement) 264x233x83 mm
    (mallette de transport) 500x400x140 mm
  • Poids approx. (instrument seul) 2,6 kg
    (équipement complet) 5 kg
    . (équipement complet) 5 kg


Ensemble standard

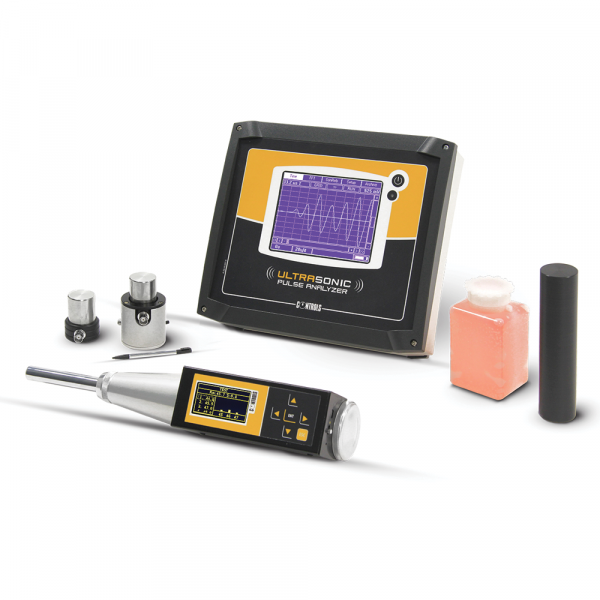

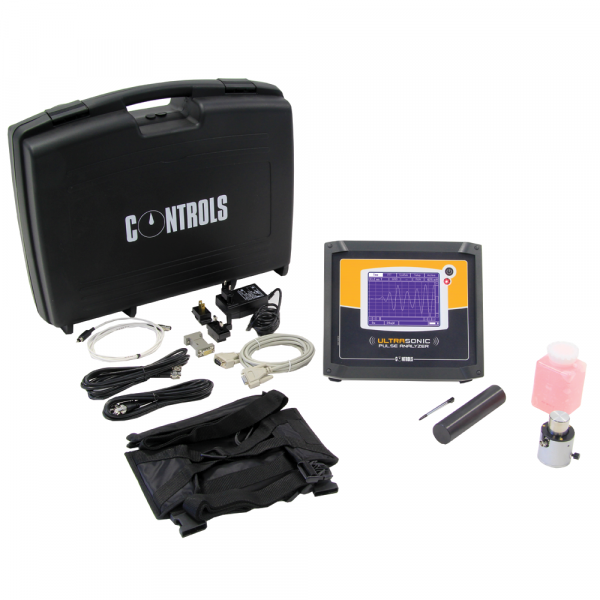

La version standard comprend les têtes d'émission et de réception de 50 kHz (l'une des deux sondes est équipée d'un bouton d'échantillonnage permettant de sélectionner les lectures à enregistrer), des câbles de 3 m, une tige d'étalonnage, un flacon de pâte de contact et une mallette de transport.

Numéros de commande

58-E4900:

Les services de l'administration centrale de l'Union européenne (UEMOA)

Testeur à ultrasons haute performance pour les essais non destructifs sur les matériaux de construction, avec microprocesseur haute vitesse et oscilloscope numérique intégrés.





Accessoires



58-E0046/5 : Tête de test 54 kHz avec profil exponentiel

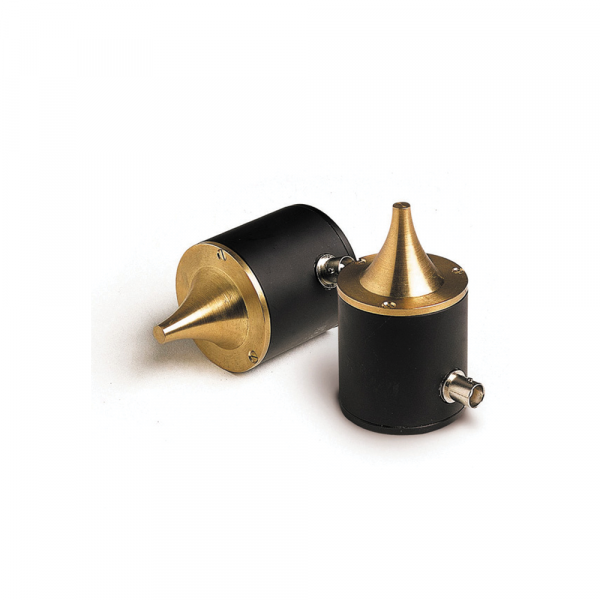

58-E4900/P : Tête piézoélectrique avec bouton d'échantillonnage pour testeur ultrasonique série 58-E4900. Fréquence nominale 50 kHz. Equipée d'un connecteur BNC pour câble coaxial (non inclus).
58-E0046/2 : Câble de rechange de 2 m de long
58-E0046/3 : Agent de couplage (pâte de contact), flacon de 250 cc. 58-E0046/30 : Tête de test 24 kHz :
58-E0046/33 : Tête de test 150 kHz 58-E4800/P : Tête piézoélectrique pour testeur à ultrasons. Fréquence nominale de 50 kHz. Peut être utilisée comme récepteur ou émetteur. Équipée d'un connecteur BNC pour câble coaxial (non inclus).
