Air and Water Permeability Test Set. John Figg Method

Description

Cette méthode couvre la détermination de la susceptibilité à la pénétration des chlorures et de la carbonatation dans le béton.
L'appareil peut être utilisé pour:

Essai interne (perméabilité en profondeur)
Un trou de 10 mm de diamètre et de 40 mm de profondeur est percé et bouché, laissant une cavité d'essai cylindrique de 10 mm de diamètre et de 20 mm de hauteur, située à 20 mm de profondeur. 20 mm de hauteur, situé à 20 mm sous la surface du béton. Le temps nécessaire à l'air et à l'eau pour s'infiltrer à travers le matériau d'essai jusqu'au vide est utilisé comme indice pour déterminer la qualité du béton testé.

Perméabilité à l'air
L'essai de perméabilité à l'air est toujours effectué en premier car l'humidité a un effet important sur la perméabilité. En suivant les instructions de la procédure d'essai, basée sur la technique du vide, le chronomètre et le manomètre de l'instrument indiquent automatiquement le temps en secondes nécessaire pour que le vide passe de -55 kPa à -50 kPa. Ce temps est le nombre de Figg et constitue une mesure de la perméabilité à l'air du béton.

Perméabilité à l'eau
Après avoir rempli et forcé l'eau dans la cavité d'essai, l'air est évacué par le tube de trop-plein. Le capteur de débit et le chronomètre de l'instrument, suivant la procédure d'essai, mesurent le temps nécessaire au ménisque d'eau pour parcourir une distance de 50 mm. Le temps en secondes affiché sur le compteur est le nombre de Figg pour la perméabilité à l'eau.

Test de perméabilité de surface
Les mesures sont effectuées à la surface en fixant une chambre en acier inoxydable sur la surface lisse du béton. La mesure du temps nécessaire pour que des quantités d'air et d'eau données traversent le béton est utilisée comme indice de l'état de la surface.

Label/normes

Spécifications techniques

Spécifications techniques

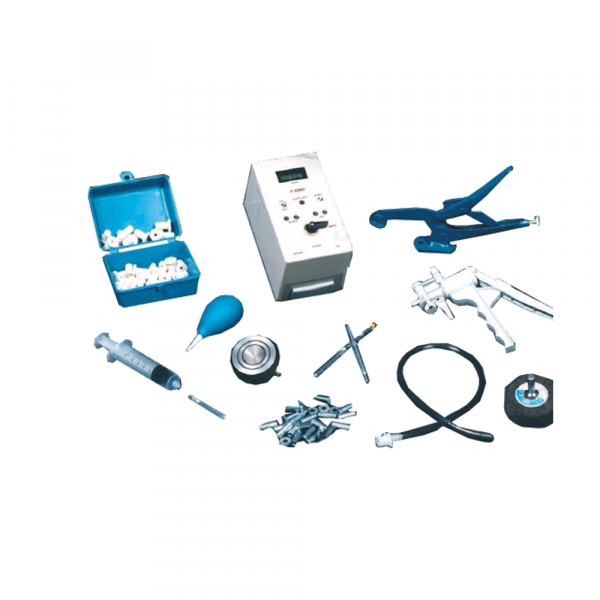

L'appareil comprend :

  • Manomètre numérique
  • Pompe à vide manuelle
  • Seringue à eau
  • Paquet de 25 bouchons de test
  • Molette d'affûtage en forme de coupe
  • Chambre de surface en acier sans soudure et pinces de serrage, mèches, ancres.
  • Mallette de transport et manuel d'instruction

Alimentation : pile standard de 9 V
Dimensions du boîtier : 430x300x150 mm
Poids approximatif : 5,4 kg



Numéros de commande

58-E0030 : Ensemble d'essais de perméabilité à l'air et à l'eau. Méthode John Figg



Accessoires





58-E0030/1 : paquet de 25 fiches de test.
