Description

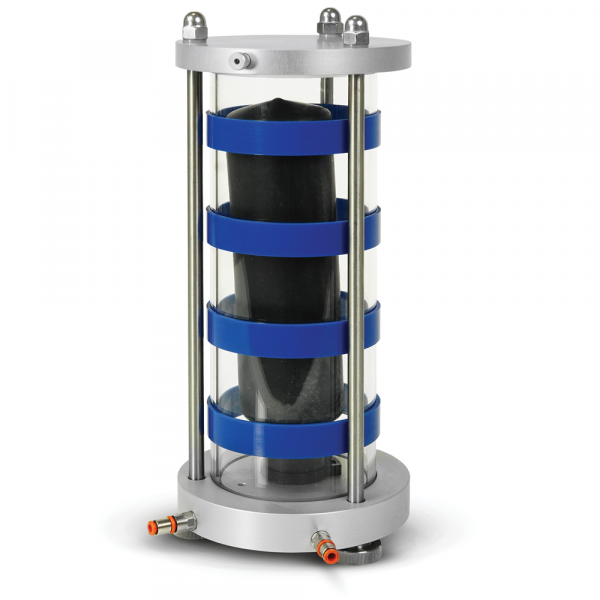

Cylindres de pression air/eau pour vessie
Les cylindres à vessie air/eau sont utilisés pour fournir de l'eau sous pression jusqu'à 1000 kPa aux cellules triaxiales par l'intermédiaire des panneaux de distribution de pression. Les principaux avantages de l'utilisation de cet appareil sont les suivants:

• Haut degré de précision
• Extrêmement simple à utiliser
• L'expansion future du système est très facile et relativement peu coûteuse
• La vessie permet d'utiliser de l'eau dépolluée
• Grand réservoir pour les tests à long terme et les échantillons de grande taille

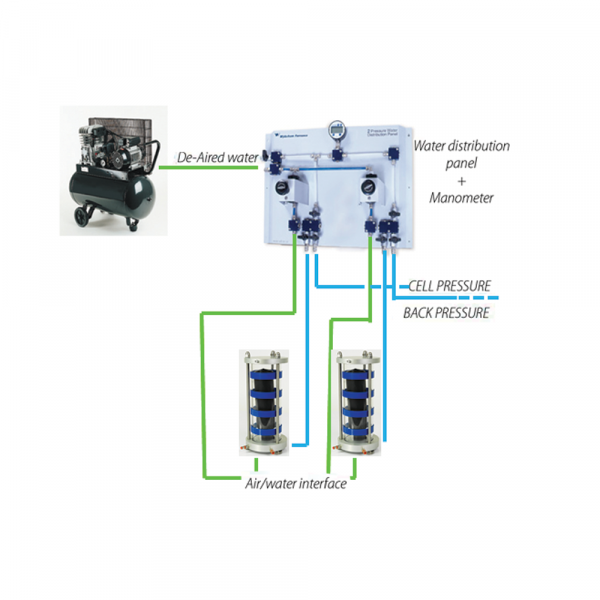

La cellule, constituée d'un tube acrylique transparent, bridé entre deux disques en alliage léger, intègre une membrane en caoutchouc et peut fonctionner en continu à des pressions allant jusqu'à 1000 kPa. L'unité sert de réservoir/interface entre l'air comprimé, utilisé comme source de pression, et l'eau, utilisée comme agent de pressurisation dans la cellule triaxiale. Les cylindres Bladder air/eau doivent être complétés par le panneau de distribution 28-WF4330 ou 28-WF4331 à deux ou trois lignes selon l'application.

• Dimensions : 178 mm dia. x 410 mm haut
• Poids approximatif : 5,8 kg

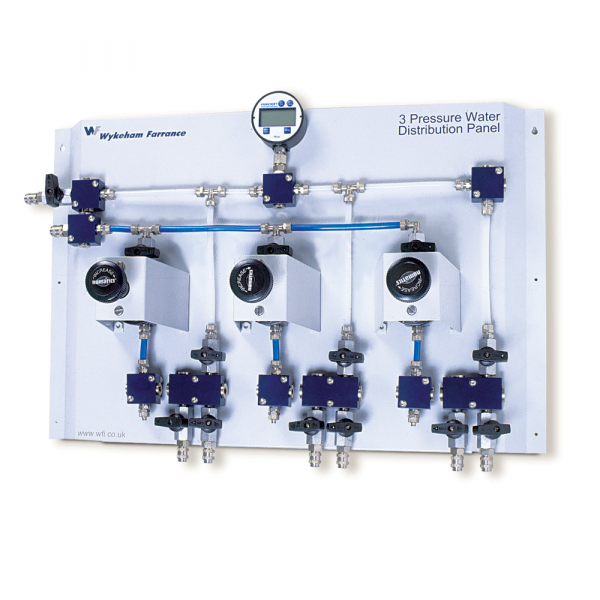

Panneaux de distribution de pression
Deux modèles disponibles : 28-WF4330 pour deux lignes de pression et 28-WF4331 pour trois lignes de pression. Ils comprennent des régulateurs d'air de précision, des prises de pression et des raccords rapides. Ils doivent être complétés par un manomètre numérique (voir accessoires, modèle 28-WF4330/2).

• Dimensions/poids approx.:
  510x454x184 mm (28-WF4330)/10 kg
  690x454x184 mm (28-WF4331)/15 kg
