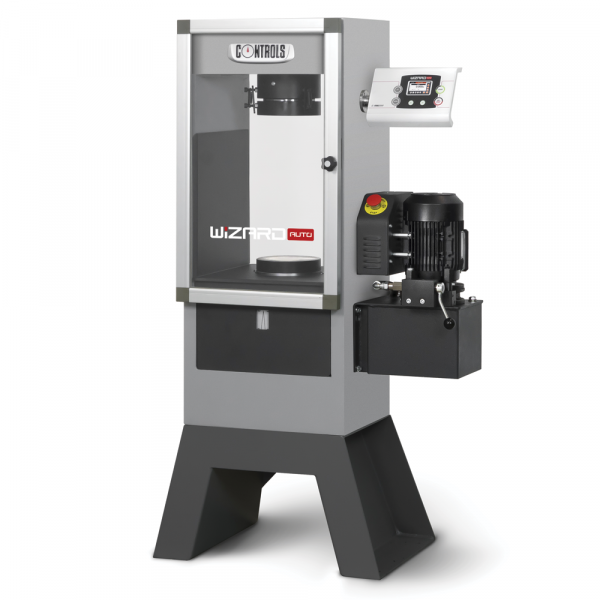

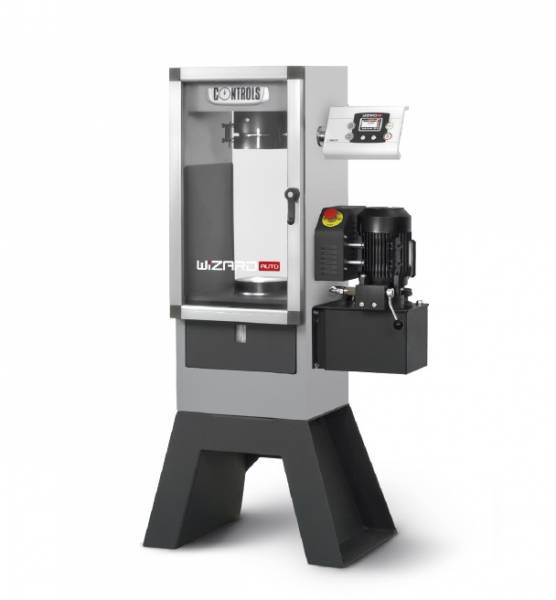

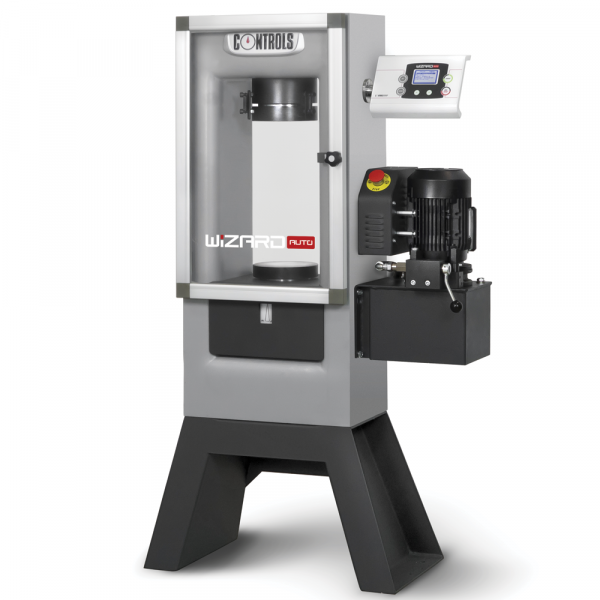

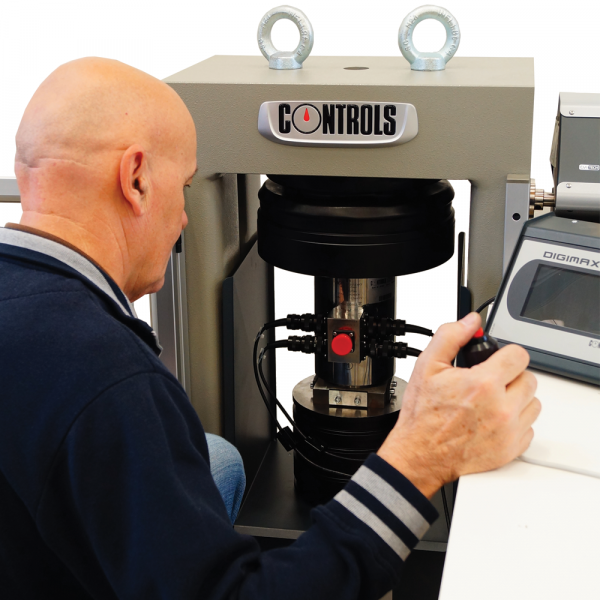

ASTM - Machine d’essais de compression Automatique WIZARD Auto

Description

Les principales caractéristiques comprennent :

  • Construction rigide en acier soudé
  • Siège sphérique ASTM entièrement conforme à la norme ASTM C39 pour tester les cylindres de 4" x 8" et 6" x 12"
  • Exactitude Classe A (ASTM) à partir de 10% de la pleine échelle (à partir de 1% sur demande)
  • Deux canaux pour les capteurs de charge
  • Large écran graphique 128 x 80 pixels
  • Imprimante graphique disponible en option
  • Moteur CA équipé d'un dispositif VFD INVERTER : haute efficacité, faible consommation, fonctionnement silencieux
  • Pompe à double étage pour une approche rapide et un passage automatique à la haute pression pour le chargement
  • Seconde structure en option


Cadre
Construction rigide en acier soudé. Le siège sphérique ASTM permet un alignement libre lors du contact initial avec l'échantillon. Il est conçu, en stricte conformité avec les normes, pour tester des éprouvettes de 4 et 6 pouces de diamètre.

Plateaux de compression
Voir tableau. Certificat traçable de dureté de surface disponible sur demande.

Caractéristiques de sécurité
Comprend : Soupape de pression maximale pour éviter la surcharge de la machine ; interrupteur de fin de course du piston ; bouton d'arrêt d'urgence ; protecteur de fragment flexible transparent à l'avant et à l'arrière.

WIZARD AUTO est la nouvelle machine automatique de contrôle de la qualité de CONTROLS pour les essais de compression et de flexion et comprend de nombreuses nouvelles caractéristiques et améliorations visant à accroître la convivialité, l'efficacité, le confort de l'opérateur et les économies d'énergie.

Les performances des essais QC viennent de faire un bond en avant grâce à l'abandon par CONTROLS du contrôle manuel des essais et à la mise en place d'un contrôle PID automatique en boucle fermée du taux de charge à l'aide de la technologie d'inversion VFD du moteur CA à haute spécification.

Wizard Auto effectue automatiquement et avec précision les tests à la vitesse d'essai correcte, garantissant la conformité aux normes et sans effet dû aux variables de l'opérateur.

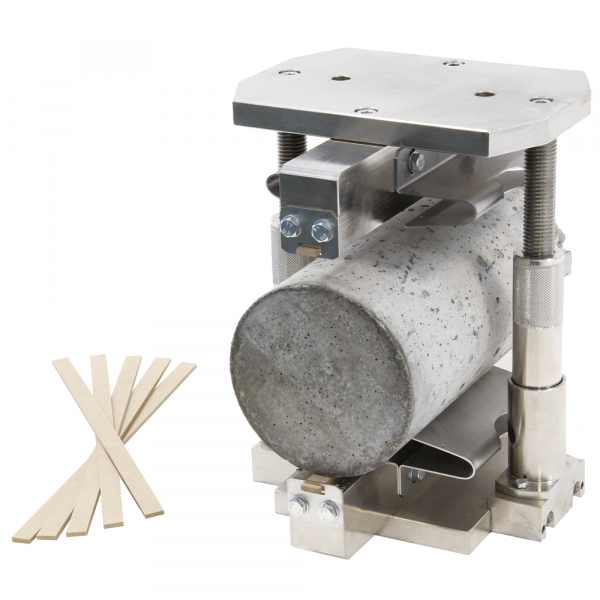

Principalement dédié aux essais de rupture de routine (compression, flexion et traction indirecte), WIZARD AUTO est la solution parfaite pour garantir une certitude totale de précision des essais et une conformité stricte aux normes internationales. En effet, étant un système automatique, il permet :

  • Réduit les possibilités d'erreurs de l'opérateur, améliore la précision des résultats et la répétabilité
  • Facile à utiliser: même pour les opérateurs ayant une expertise limitée.
  • Conformité aux normes: la machine effectue automatiquement le test à la vitesse correcte. La conformité aux normes peut être facilement prouvée.
  • Haute performance: la pompe à haute vitesse ferme la lumière du jour au-dessus de l'échantillon à la vitesse la plus rapide permettant un très haut débit de tests.
  • Confort de l'opérateur grâce à la réduction significative du bruit.
  • Économie d'énergie, avec une réduction de 50% de la consommation d'énergie.





Label/normes

  AASHTO T22‰ASTM C39

Spécifications techniques

Spécifications techniques

SYSTEME D'ALIMENTATION ET DE CONTRÔLE AUTOMATIQUE WIZARD AUTO

Hydraulique

Système hydraulique

  • Pression maximale 700 bar
  • Puissance 750 W
  • Pompe à deux étages : basse pression/haut débit pour l'approche rapide du piston et haute pression/basse débit pour le chargement.
  • Moteur CA équipé d'un dispositif d'inversion VFD offrant un rendement élevé, une réduction de la consommation d'énergie et un fonctionnement silencieux.
  • Second cadre optionnel avec sélecteur de vanne.





Matériel

  • Deux canaux analogiques 16 bits pour les capteurs de charge

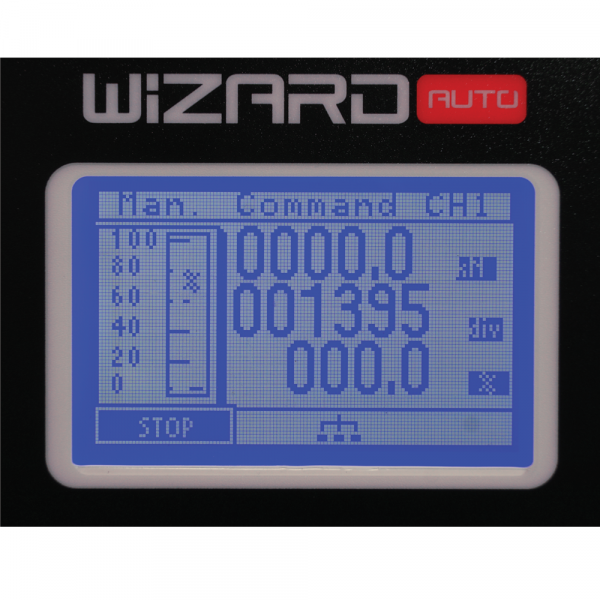

  • Large écran graphique 128 x 80 pixels
  • Taux d'échantillonnage 50 Hz
  • Mémoire interne
  • Port RS 232 pour le téléchargement des données (y compris les points du graphique de charge/temps) vers un PC au format ASCII
  • Imprimante intégrée en option. Voir accessoires

Firmware

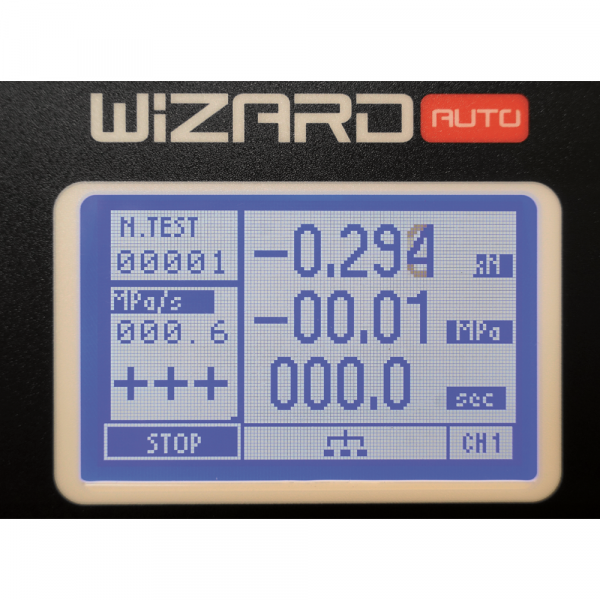

  • Affichage en temps réel de la charge et de la contrainte
  • Application automatique du taux de charge sélectionné
  • Exécution de rampes de chargement avec la possibilité d'augmenter ou de réduire manuellement la vitesse d'essai pendant l'essai
  • Détection et sauvegarde des pics
  • Sélection de la langue
  • Linéarisation multicoefficiente de la courbe d'étalonnage pour une meilleure précision à faible charge
  • Multiples unités : Lbf / Ton / kN.


Tableau des caractéristiques physiques

Modèle 50-A12W32
(A12W22**)
A12W34 (A12W24**)
A12W02 (A12W12**)
A12W04 (A12W14**)
Capacité kN (lbf)1100
(250 000)
1500 (330,000)
Max vertical daylight, mm (inches)375 (14,7")375 (14,7")
Horizontal daylight mm, (inches)265 (10.4")265 (10.4")
Course maximale du piston*, mm (pouces)50 (2")50 (2")
Dimensions du plateau supérieur, mm (pouces)dia.165x30 (6.5 "x1.2") dia.165x30 (6.5 "x1.2")

Dimensions du plateau inférieur, mm



(pouces)

Dimensions du plateau inférieur, mm

(pouces)

dia. 250x30

Construction

(9.8"x1.2")***

Dia. 250x30



(9.8"x1.2")***

Dureté de la surface du platine55.5 HRC (600 HV)55.5 HRC (600 HV)
Platens flatness toll, mm (inches)0.02 (0.0008")0.02 (0.0008")
Dimensions totales, mm (pouces)810 x 425 x 1085
(31,9" x 16,7 x 42,7")
810 x 425 x 1085
(31.9" x 16.7 x 42.7")
Poids approx., kg285285

*Utiliser des pièces d'écartement conformes à la taille de l'échantillon pour éviter la surcourse du piston
** Ces machines sont calibrées en unité lbf.
*** Avec trou de centrage fileté à utiliser avec des pièces d'écartement avec goupille filetée

Numéros de commande



50-A12W02: WIZARD AUTO COMPACT-Machine de compression automatique en ligne, 1500 kN cap. pour cylindres jusqu'à 160 x 320 mm. Conforme à ASTM C39, AASHTO T22. 230 V, 50-60 Hz, 1 Ph.

50-A12W04: WIZARD AUTO COMPACT-Machine de compression automatique en ligne, 1500 kN cap. pour cylindres jusqu'à 160 x 320 mm. Conforme à ASTM C39, AASHTO T22. 110 V, 60 Hz, 1 Ph.

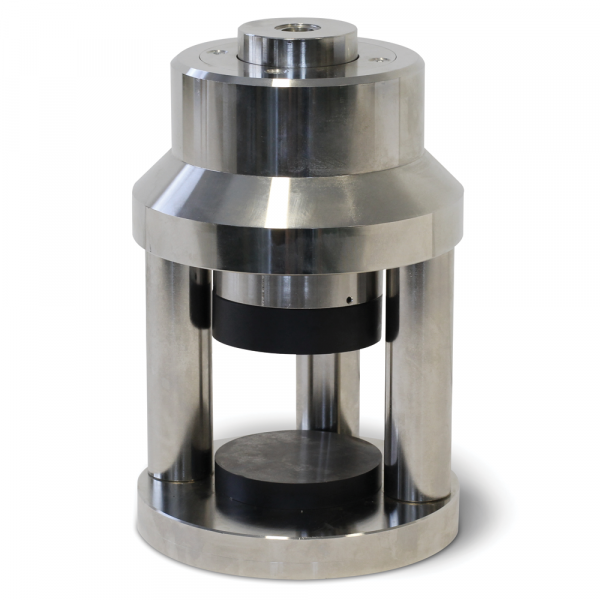

Accessoires



50-C0050/HRD2: Fourniture de la machine de compression avec des plateaux de diamètre 165 mm, accompagnée d'un certificat traçable de dureté des surfaces des plateaux d'essai (certification des plateaux supérieurs et inférieurs incluse). Disponible uniquement en cas de commande avec une machine de compression.

50-C0050/CAL : étalonnage spécial de l'unité de lecture numérique de la charge assurant la classe 1 à partir de 1% de la pleine échelle de la machine d'essai (charge maximale).

50-A19/B: Base pour cadres et machines d'essai modèle 50-A12xxx, 50-C13xxx et 50-C92xxx

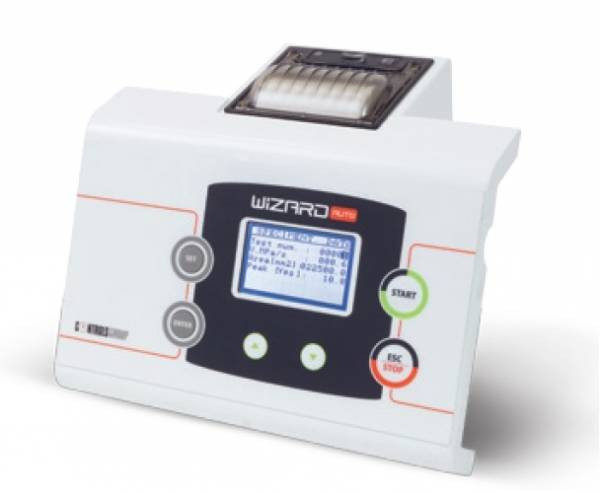

50-C10W/2F : Deuxième cadre pour la série WIZARD AUTO. Sélection du cadre par levier manuel 50-Q60W/PR : Mise à niveau de la série WIZARD AUTO pour incorporer une imprimante graphique sérielle dans le panneau arrière

50-A12W12: Machine de compression automatique WIZARD AUTO COMPACT-Line, 330'000 lbf (1500 kN) cap. pour tester des cylindres jusqu'à 6 "x12" (160 x 320 mm). Conforme aux normes ASTM C39 et AASHTO T-22. 230 V, 50-60 Hz, 1 Ph.

50-A12W14: WIZARD AUTO COMPACT-Machine de compression automatique en ligne, 330'000 lbf (1500 kN) cap. pour tester des cylindres jusqu'à 6 "x12" (160 x 320 mm). Conforme aux normes ASTM C39 et AASHTO T-22. 110 V, 60 Hz, 1 Ph.

50-A12W22: WIZARD AUTO COMPACT-Machine de compression automatique en ligne, 250'000 lbf (1100 kN) cap. pour tester des cylindres jusqu'à 6 "x12" (160 x 320 mm). Conforme aux normes ASTM C39 et AASHTO T-22. 230 V, 50-60 Hz, 1 Ph.

50-A12W24: WIZARD AUTO COMPACT-Machine de compression automatique en ligne, 250'000 lbf (1100 kN) cap. pour tester des cylindres jusqu'à 6 "x12" (160 x 320 mm). Conforme aux normes ASTM C39 et AASHTO T-22. 110 V, 60 Hz, 1 Ph.

50-C50/P1 : Application d'un interrupteur magnétique au protecteur de sécurité (pour les testeurs automatiques uniquement). Convient aux machines de compression automatiques.

50-A12W32: WIZARD AUTO COMPACT-Machine de compression automatique en ligne, 1100 kN cap. pour cylindres jusqu'à 160 x 320 mm. Conforme à ASTM C39, AASHTO T22. 230 V, 50-60 Hz, 1 Ph.

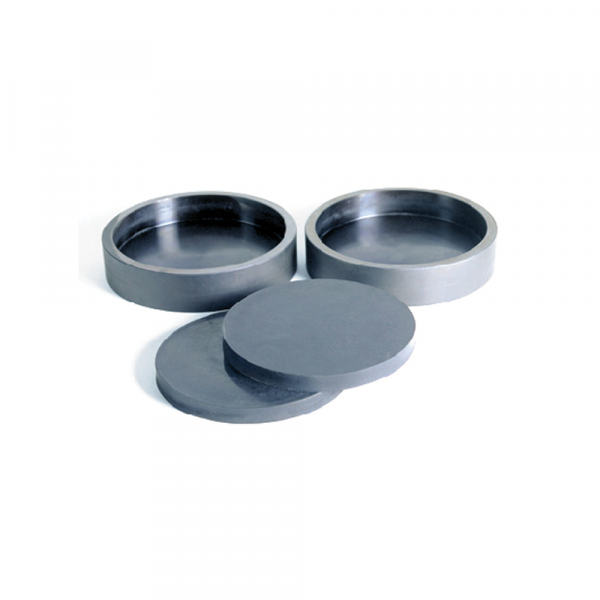

50-C9080 : Pièce d'écartement dia 200 x 30 mm 50-C9082 : Pièce d'écartement dia 200 x 50 mm 50-C9083 : Pièce d'écartement dia 200 x 68 mm 50-C9086 : Pièce de distance dia 200 x 100 mm.

50-A19/FG: Mise à niveau des machines 50-A12xxx, 50-C13xxx et des cadres de compression avec porte rigide frontale

50-A12W34: WIZARD AUTO COMPACT-Machine de compression automatique en ligne, 1100 kN cap. pour cylindres jusqu'à 160 x 320 mm. Conforme à ASTM C39, AASHTO T22. 110 V, 60 Hz, 1 Ph.
