Automatique d’extraction de liant

Utilisé pour la séparation et l'extraction du bitume par l'utilisation de solvants perchloréthylène ou trichloréthylène et tamisage, pour la séparation du filler par centrifugation et pour la récupération du matériel solvant. Le cycle complet est effectué automatiquement. Nous proposons deux versions identiques à l'exception des tamis qui sont inclus dans le modèle 75-B0005 et non inclus dans le modèle 75-B0005/A qui, pour cette raison, peuvent être complétés par l'utilisateur en se conformant aux ouvertures préférées.

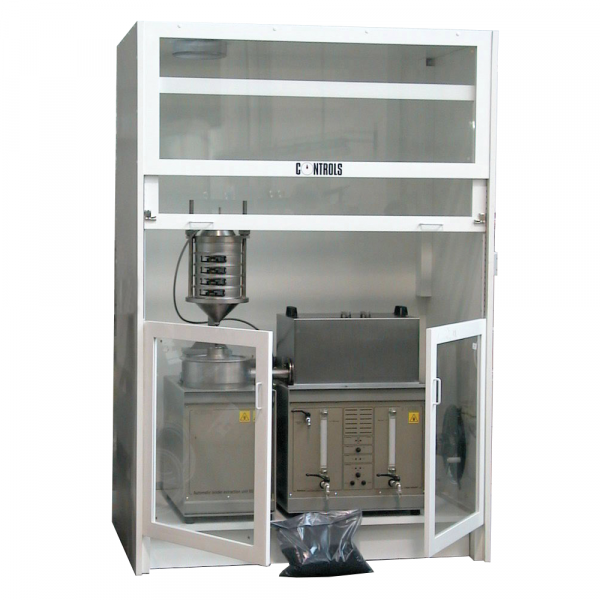

L'unité peut être logée à l'intérieur de l'armoire avec l'aspirateur 75-B0005/50 comme le montrent les photos. Voir les accessoires.

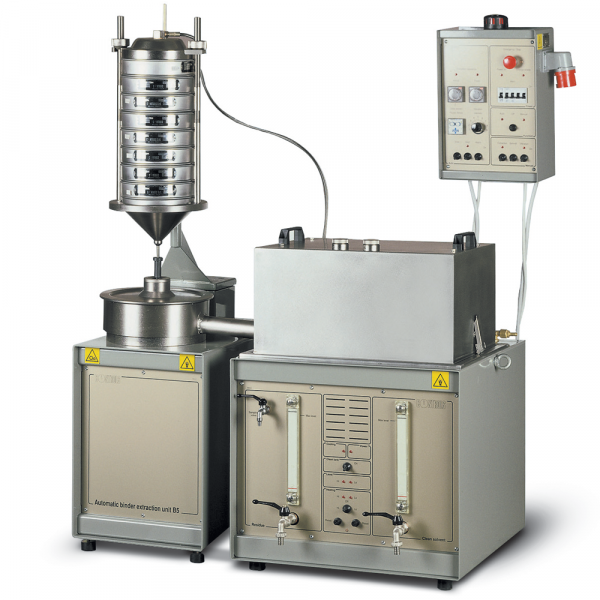

La machine de base comprend :







  • Une unité de tamisage avec buse de pulvérisation de solvant pour séparer et laver l'échantillon d'asphalte capacité 7 tamis de 200 mm de diamètre.
  • Une centrifugeuse sans filtre pour séparer la charge de la solution de solvant et de bitume.
  • Une unité de récupération du solvant pour récupérer le solvant.

L'appareil est fourni avec un panneau de commande électrique séparé et trois coupelles de rechange pour la centrifugeuse d'extraction.

Le modèle 75-B0005 est également fourni avec les pièces suivantes:









  • Tamis en inox de 200 mm de diamètre 75 mm op., 250 mm op., 710 mm op., 2 mm op.
  • cadre de tamis de 200 mm de diamètre seulement
  • bac à tamis de 200 mm de diamètre
  • Joints toriques pour ci-dessus
  • Paquet de 100 feuilles de papier de revêtement

D'autres tamis d'essai de différentes ouvertures peuvent être utilisés





  • Cycle de test entièrement automatique :
    1. Tamisage
    2. Extraction par centrifugeuse
    3. Récupération des solvants
  • Conforme aux dernières exigences en matière de lutte contre la pollution
  • Idéal pour l'asphalte coulé
  • Grande réduction des fumées toxiques en laboratoire
  • Haute capacité d'extraction : jusqu'à 400 g de charge par test
  • Réduction sensible du temps d'extraction
  • Évite la manipulation de solvant par l'opérateur
  • Faible quantité de solvant utilisée et réduction sensible du coût d'extraction
  • Utilisation de perchloréthylène comme solvant

Label/normes

  EN 12697-1‰ASTM D2172

Spécifications techniques

  • Quantité maximale d'asphalte par extraction: 3,5 kg
  • Quantité maximale de filler: 300-400 g
  • Temps nécessaire pour une extraction complète : de 25 à 45 min
  • Capacité maximale de récupération des solvants:de 40 à 50 l/h
  • Vitesse de rotation: 12000 r.p.m.
  • Spécifications actuelles : 220-380 V, 50-60 Hz, 3 ph., 3.5 kW
  • Dimensions globales de l'unité d'essai : 1200x650x1200 mm environ.
  • Poids approx. : 170 kg

Numéros de commande



75-PV1650/Z : Appareil d'évaporation rotatif. 110V, 60Hz, 1Ph.

75-B0005: Unité d'extraction automatique du liant. 380V, 50Hz, 3ph.- Conforme à EN 12697-1 et ASTM D2172



Accessoires





  • 75-PV1650: Appareil d'évaporation rotatif. 230V/50-60Hz/1Ph.
  • 15-D2001/J : Cadre seulement 200 mm dia
  • 75-B0005/1:Coupelle de rechange pour centrifugeuse
  • 75-B0005/2: Papier de ligne pour gobelet de centrifugeuse. Paquet de 100 pièces.
  • 75-B0005/50 : Cabinet avec aspirateur pour unité d'extraction automatique des liants
  • 75-B0005/A : Unité d'extraction automatique des liants. 380V/50Hz/3ph. - Conforme à EN 12697-1 et ASTM D2172 - Tamis non inclus
  • 75-B0005/8 : Joint torique pour tamis de 200 mm de diamètre. Jeu de 10
