Extensomètres coaxiaux avec longueur de base fixe

Description

Introduction
Les extensomètres utilisés pour mesurer l'extension des éprouvettes en traction, en particulier dans le cas de l'acier et des matériaux fragiles, ne sont capables de détecter la déformation que pendant la première phase de l'essai, ou plutôt, pendant que les matériaux fragiles conservent leur élasticité car ils doivent être déconnectés avant la rupture. Ce système simple et économique répond parfaitement à ces exigences car :

Les matériaux fragiles conservent leur élasticité avant de se déconnecter.

  • il est appliqué directement sur l'échantillon
  • il reste connecté jusqu'à la rupture
  • il mesure avec une grande précision les extensions de l'étage élastique et plastique et, grâce à un réglage simple approprié, il peut être raccordé à presque toutes les machines d'essai


Description

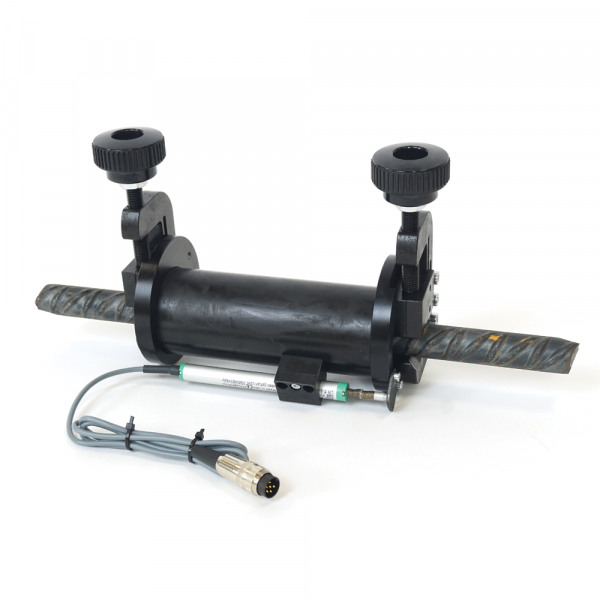

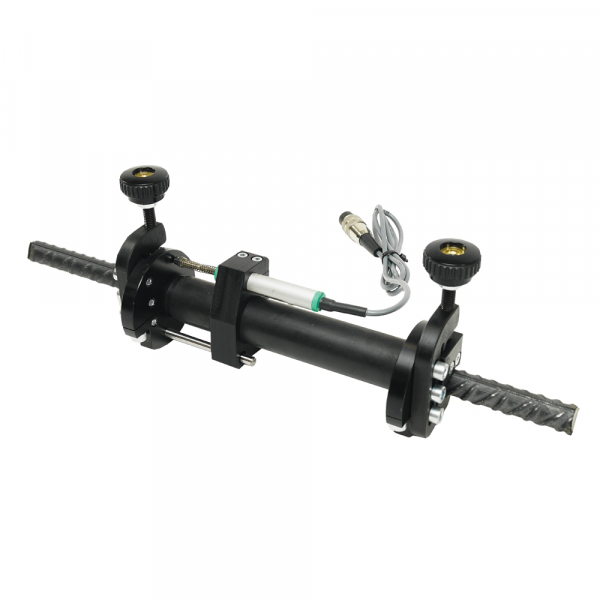

Les extensomètres sont essentiellement constitués de 2 dispositifs de serrage et d'une partie centrale tubulaire en acier déterminant la longueur de la jauge de 200 mm.


  • Appliqué directement sur l'échantillon jusqu'à la rupture
  • Mesure l'extension de l'étage élastique et plastique
  • Transducteur électronique de haute précision
  • 2 modèles dédiés aux barres d'armature
  • 1 modèle dédié aux torons

Label/normes

  ASTM A370‰EN ISO 15630-1

Spécifications techniques

Spécifications techniques









Modèles70-C0961/G70-C0961/H70-C0961/E
Plage de mesure dia. Min/Max16 - 406 - 266.35 - 15.2 (brins)
Longueur de la base200 mm200 mm600 mm
Course du transducteur75 mm50 mm50 mm

Numéros de commande

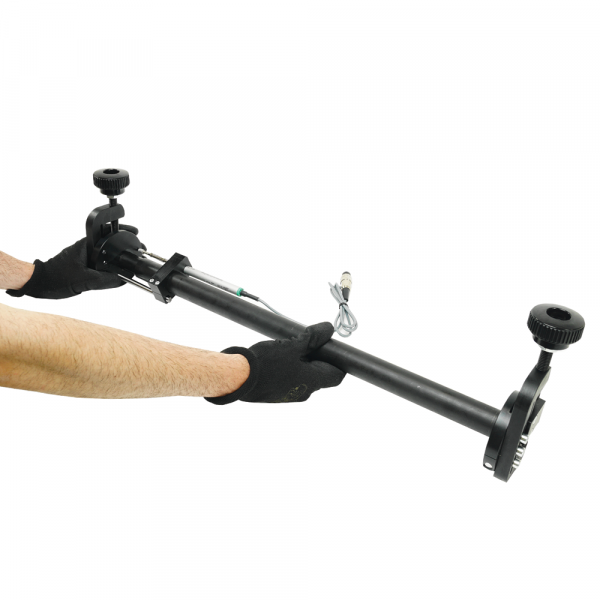

70-C0961/E : extensomètre électronique coaxial pour mesurer l'allongement des fils jusqu'à la rupture. Longueur de la jauge : 600 mm ; course maximale : 50 mm

70-C0961/G : Extensomètre électronique coaxial pour éprouvettes rondes de 16 à 40 mm de diamètre. Longueur de la jauge : 200 mm. Course : 75 mm.

Accessoires





70-C0961/H : extensomètre électronique coaxial pour éprouvettes rondes de 6 à 26 mm de diamètre. Longueur de la jauge : 200 mm. Course : 50 mm.
