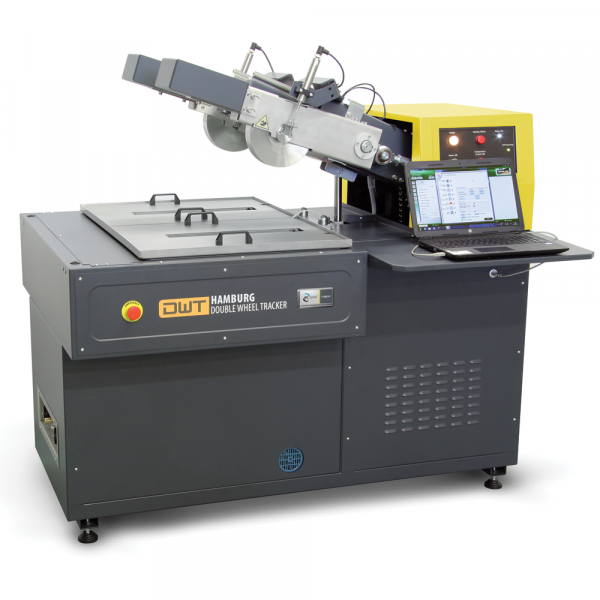

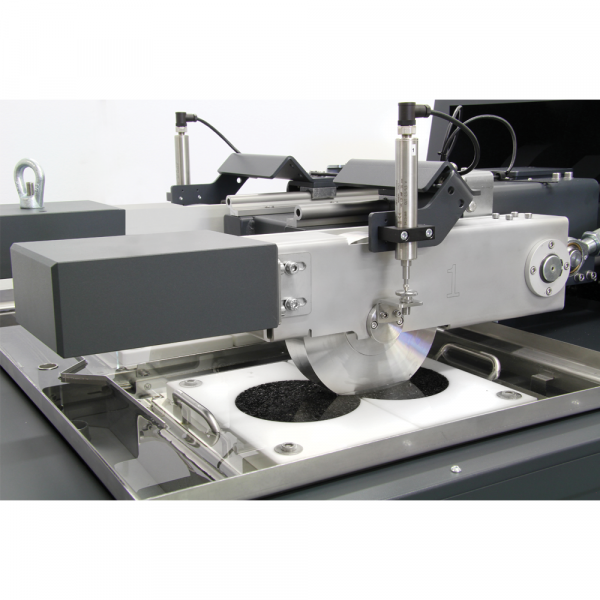

Controls - DWT type Hamburg, orniéreur double-trace

Description

Le test de suivi de roue est utilisé pour déterminer la susceptibilité de l'asphalte mélangé à chaud (HMA) à se déformer sous charge en mesurant la profondeur de l'ornière formée par les passages répétés d'une roue chargée à une température fixe. Nous produisons également des Wheel Trackers conformes à la norme EN 12697-22 et une version universelle conforme aux normes AASHTO et EN. Voir Double Wheel Tracker, versions EN et Universal AASHTO/EN Double Wheel Tracker.
Deux versions sont disponibles avec un accès complet au bain-marie ou avec des portes coulissantes transparentes, des couvercles de bain-marie et un système de remplissage et de mise à niveau automatique de l'eau.

Le DWT Hamburger type Double Wheel Tracker peut être utilisé dans le cadre de votre Superpave programme d'essais basé sur la performance.

Corps de la machine

Tôle d'acier, revêtement en poudre. Porte coulissante transparente.

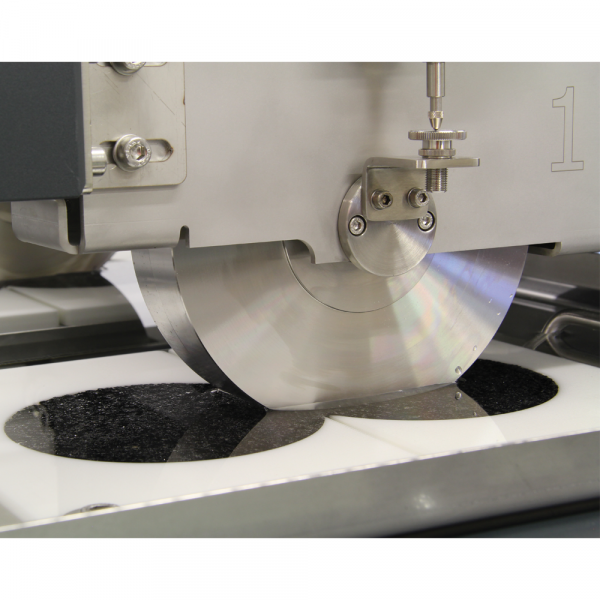

Système de roues chargées
La charge de la roue est de 705 N. Le système comprend un système de levage motorisé pour soulever l'ensemble de la roue à la fin de l'essai.

Chariot de suivi de la roue
La roue est déplacée de 230 mm d'avant en arrière sur le dessus de la dalle, qui est fixe. La vitesse est réglable via le PC de 20 à 30 cycles par minute (40 à 60 passages). La dimension la plus longue de la dalle est orientée dans le sens de déplacement de la roue. Des moules à dalles spéciaux pour les échantillons circulaires obtenus à partir de carottiers ou de compacteurs giratoires sont également disponibles. Voir les accessoires.

Système de contrôle de la température
La norme de type AASHTO Hamburg indique que l'essai doit être réalisé dans un bain d'eau dont la température est comprise entre 258 et 70° ±1°C. Un niveau d'eau d'environ 20 mm au-dessus de l'échantillon doit être maintenu. Lorsqu'un environnement d'air chauffé est spécifié, l'échantillon, pendant l'essai, doit être maintenu à une température spécifiée uniforme et constante ± 1°C. Les suiveurs à double roue DWT satisfont pleinement et dépassent les exigences ci-dessus : la précision de la température est de ± 0,5°C.

Système de mesure de l'effort de compression

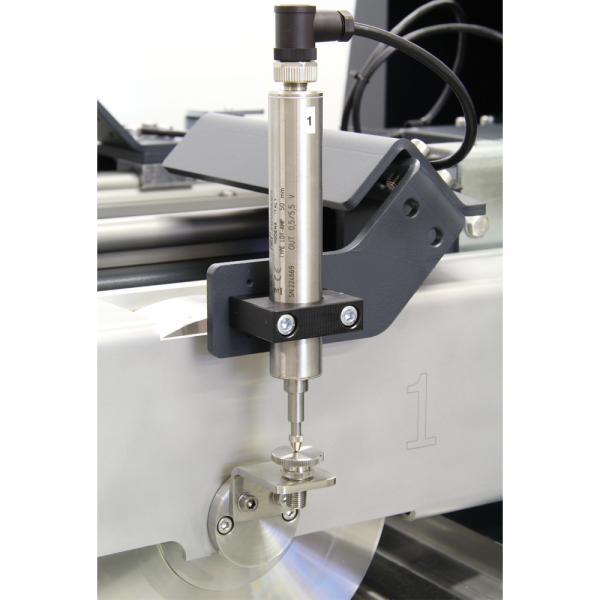

Chaque roue est équipée de transducteurs RUT DEPTH pour mesurer les déformations de 0 à 40 mm ±0,01 mm.

  • Conformité totale à la norme AASHTO T324-19, y compris mouvement sinusoïdal (certificat RMSE disponible sur demande) et mesure de la profondeur de l'ornière en 11 points définis
  • Conformité totale aux spécifications TxDOT TEX-242-F
  • Exécution entièrement automatique des essais sur deux spécimens ou un spécimen
  • Vitesse variable de la roue de 20 à 30 cycles/min
  • Table fixe, roue mobile 230 mm de course
  • Charge de la roue de 705 N
  • Température ambiante à 80°C (±0,5°C)
  • Contrôle précis de la température (±0,5°C) pour les deux essais dans l'eau
  • Les transducteurs de profondeur d'ornière ont une course de 50 mm et une précision de 0,01 mm
  • Système de mesure directe de la profondeur de l'ornière, avec des transducteurs montés axialement dans l'alignement du centre de la roue
  • Système de levage motorisé de l'ensemble de la roue pour faciliter le retrait des dalles
  • Accès libre à la vaste zone d'essai
  • Système de levage indépendant en option pour les essais sur roues doubles ou simples

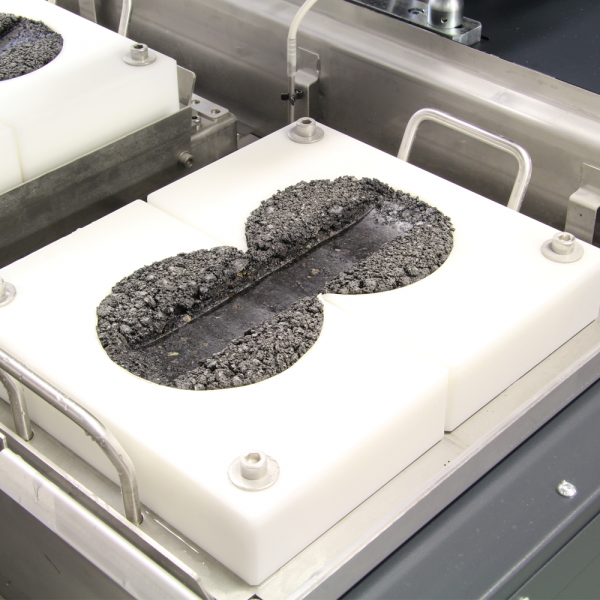

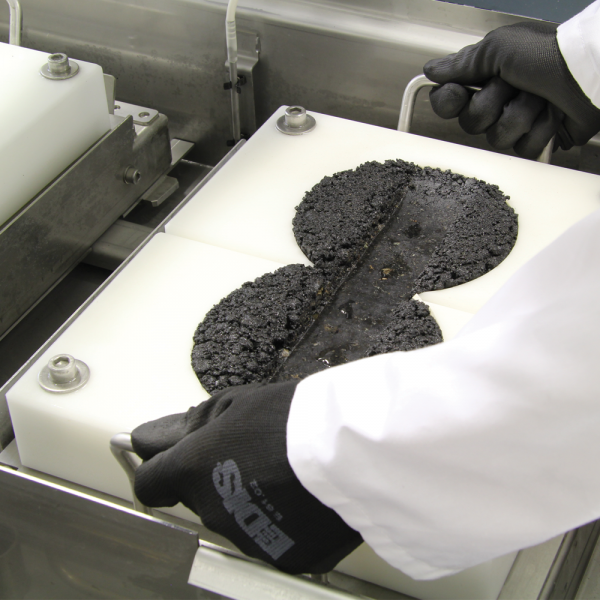

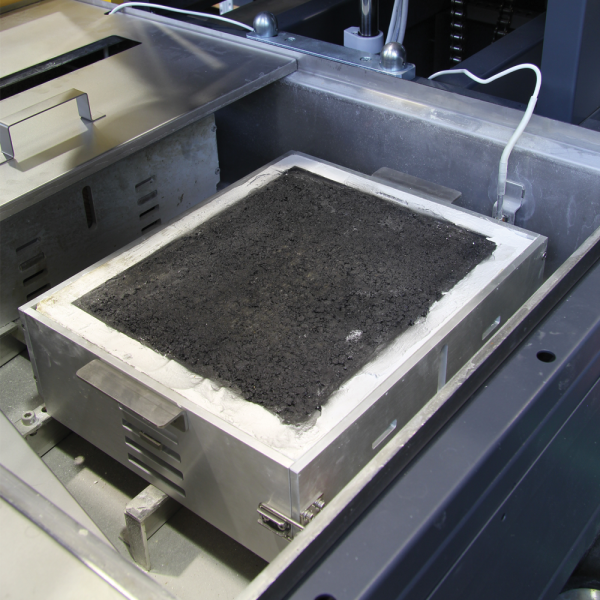

  • Moule de 360x300 mm (pour dalles de 320x260 mm), doubles cylindres compacteurs giratoires de 150 mm, noyaux de 200 mm de diamètre
  • Épaisseur de dalle réglable de 40 à 100 mm (par pas de 10 mm)
  • Le logiciel inclut la possibilité de programmer le préchauffage et le démarrage de la machine (sans intervention de l'opérateur) et de mesurer la profondeur de l'ornière dans des positions définies par l'utilisateur à des fins de recherche ou de spécifications locales

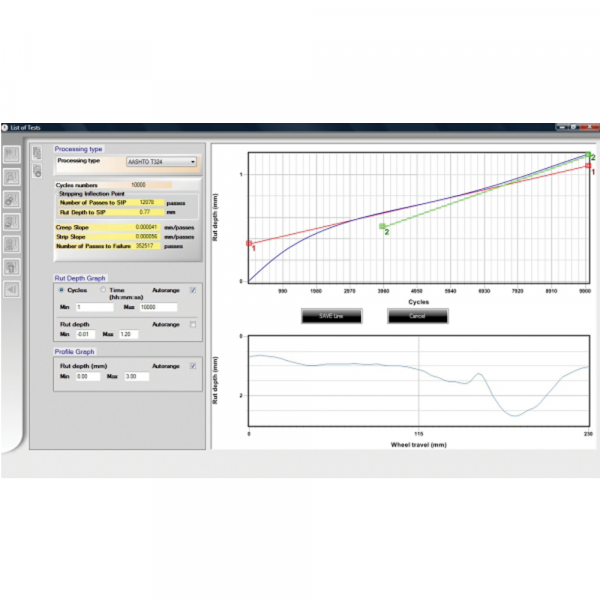

  • Contrôle par PC portable avec logiciel dédié comprenant la performance des résultats, la gestion de la base de données des tests et l'élaboration de tests multiples
  • Possibilité d'ajouter deux sondes de température optionnelles pour surveiller la température des deux échantillons
  • Système automatique de remplissage et de mise à niveau de l'eau, pas besoin d'ajuster ou de contrôler le niveau d'eau au-dessus de l'échantillon pendant le test
  • Utilisation extensive de l'acier inoxydable dans la construction de la machine ; non limitée aux parties en contact avec l'eau

Label/normes

  AASHTO T324‰TEX-242-F

Spécifications techniques

Spécifications techniques

  • Mouvement de déplacement : le bras est en mouvement et le chariot est fixe
  • Déplacement des roues : 230 mm
  • Vitesse de la roue : variable de 20 à 30 cycles/min
  • Charge de la roue : 705 N
  • Température : ambiante à 80°C, ± 0,5°C
  • Transducteur de profondeur d'ornière : 50 mm, précision de 0,01 mm
  • Moules : non inclus, à commander séparément
  • Épaisseur de la dalle : réglable de 40 à 100 mm par pas de 10 mm
  • Dimensions totales (l x p x h) : 1540x1020x1600 mm
  • Poids approx : 600 kg
  • PC et logiciel : inclus
Modèles78-PV31A16 78-PV31A26
78-PV31A15 78-PV31A25
NormesAASHTO T324, TEX-242-F
Mode d'essaiDans l'eau
DescriptionDWT Hamburg type Double Wheel Tracker, wet conditioning version
Matériau et dimensions (diamètre par largeur) des deux roues chargéesAcier inoxydable 203x47 mm
Méthode de contrôle de la température (précision ±0,5°C pour l'eau et l'air)Trois résistances de 1500 W, pompe de recirculation, remplissage automatique et contrôle du niveau*
Puissance nominale5500 W

*Modèles 77-PV31A26 et 77-PV31A25 seulement



Numéros de commande

78-PV31A15: Tracteur à double roue de type Hambourg. Conforme à la norme AASHTO T324, conditionnement des échantillons d'eau. Complet avec PC portable et logiciel. 380V/50Hz/3Ph

78-PV31A16: Tracteur à double roue de type Hambourg DWT. Conforme à la norme AASHTO T324, conditionnement des échantillons d'eau. Complet avec PC portable et logiciel. 220V/60Hz/3Ph



Accessoires



  • 78-PV3UP10 : Système de levage indépendant de la roue de chargement à la cible de l'ornière, en continuant le test, sans interruption, avec l'autre roue.
  • 78-PV3UP20 : Couple de sondes de température supplémentaires pour surveiller les températures des deux échantillons.
  • 78-PV3UP40 : Panneau de fermeture supérieur en plastique transparent pour la machine DWT
  • 78-PV3/002 : Jeu de deux moules de 360 x 300 mm (adaptés aux dalles de 320 x 260 mm) pour la chenilleuse à double roue PAVELAB DWT

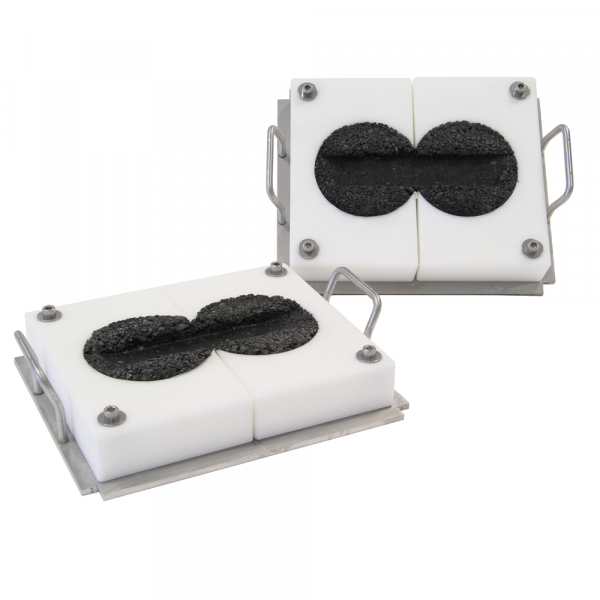

  • 78-PV3/003 : Jeu de deux adaptateurs de moule pour échantillon cylindrique de 150 mm de diamètre, à utiliser avec des moules de 360 x 300 mm, 400 x 300 mm ou avec des plateaux
  • 78-PV31A25: DWT, Hamburg Type, double wheel tracker, conforming to AASHTO T324, water specimen conditioning. Complet avec PC portable, logiciel et porte coulissante transparente. 380V/50Hz/3Ph+N
  • 78-PV31A26: DWT, type Hambourg, chenille à double roue, conforme à AASHTO T324, conditionnement d'échantillons d'eau. Complet avec PC portable, logiciel et porte coulissante transparente. 220V/60Hz/3Ph+N
  • 78-PV3/005 : Jeu de plateaux avec poignées pour échantillons cylindriques de 150 mm de diamètre, conformes à la norme AASHTO T324. Adaptateurs pour échantillon cylindrique de 150 mm de diamètre à commander séparément (voir accessoire 77-PV3/003)
  • 78-PV3UP30 : Jeu de 2 couvercles pour le bain-marie 77-PV31A1x
  • 78-PV31A00/CAL: Série de certificats d'étalonnage traçables pour le suiveur de roue 78-PV32xxx ou 78-PV31XXX (y compris la charge, deux transducteurs de déplacement, la vitesse/fréquence de la roue, la dureté du pneu - le cas échéant, la température de l'air ou de l'eau).
