Materiaaltesten Fundering 300 and 300/15 kN Compression-Flexure Cement Testing Frames
300 and 300/15 kN Compression-Flexure Cement Testing Frames
Beschrijving
Rugged vier-koloms frame met enkele of dubbele testkamer. Enkelwerkende cilinder met elektrische eindschakelaar.
Alle modellen, met enkele of dubbele testkamer, zijn voorzien van ronde drukplaten met een diameter van 165 mm en moeten worden aangevuld met het juiste accessoire. Alle frames zijn uitgerust met een precisiemeetcel voor het meten van de belasting.
Aansluiting op bedieningspanelen
De 15 kN lastzuigers van de dubbele testkamer model 65-L28Z10 en de enkele testkamer model 65-L58Z10 aangesloten op de Pilot en Automax bedieningspanelen, vereisen de 65-L1400/X5 drukregelaar die.
Nauwkeurigheidsklasse machine/frames. EN 12390-4, ASTM E74
Alle frames kunnen, indien aangesloten op een geschikte bedieningsconsole, worden gekalibreerd naar klasse 1 vanaf 10% belastingschaal, zoals aangegeven in de specificatietabel. Door middel van een speciale kalibratieprocedure is het mogelijk Klasse 1 te verkrijgen van 3 tot 300 kN (kalibratiecode 50-C0050/CAL) en van 0,5 tot 15 kN (kalibratiecode 50-C0050/CAL5). Deze optie moet worden opgegeven bij de bestelling.
Veiligheidseigenschappen
Model 65-L17Z10 is voorzien van een doorzichtig cilindrisch splinterscherm. Alle andere modellen kunnen worden aangevuld met de bijbehorende bescherming. Alle modellen zijn uitgerust met een cilindereindschakelaar.
Label/Normering
ASTM C109‰EN 196-1‰ASTM C348‰ASTM C349
Technische specificaties
Order nummers

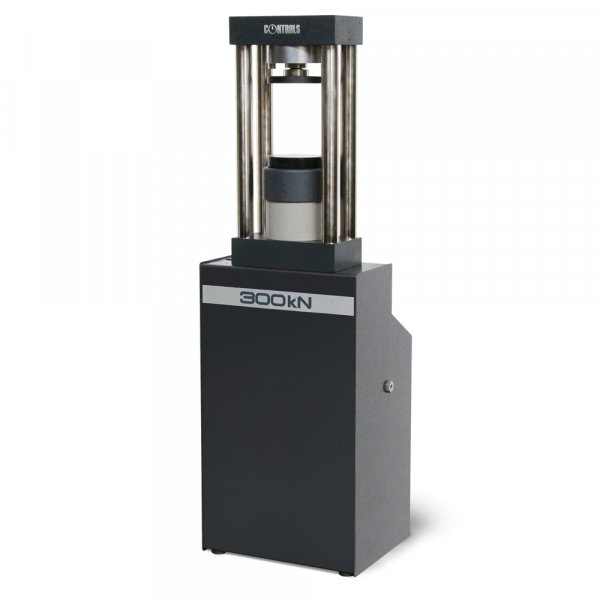

65-L18Z10: 300 kN cap. hydraulisch frame voor compressietests op cement, mortel, hars en andere materialen. Voldoet aan EN 196-1, 1015-11, ASTM C109, C349 met gebruik van geschikte accessoires.

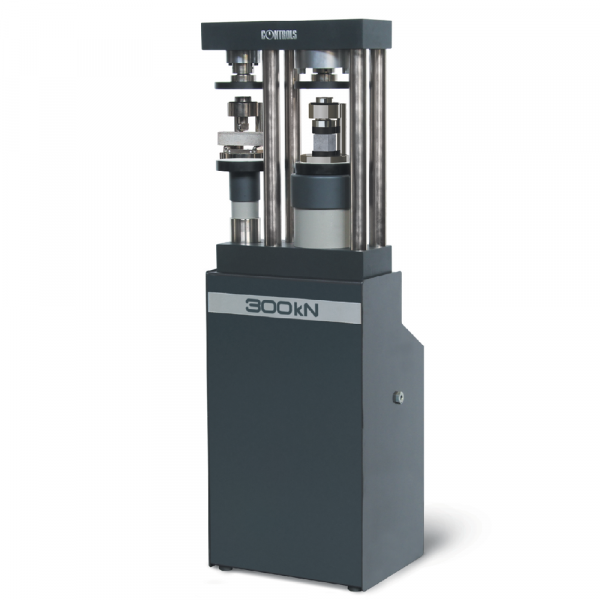

65-L28Z10: Hydraulisch dubbelkamerframe 300/15 kN cap. voor druk- en buigtests op cement, mortel, hars en andere materialen. Voldoet aan EN 196-1, 1015-11, ASTM C109, C348, C349 met gebruik van geschikte accessoires.
Accessoires & toebehoren
65-L0050/HRD: Levering van L28xxx cement/frame machine compleet met herleidbaar oppervlaktehardheidscertificaat voor testplaten (één certificaat voor bovenplaat en één voor onderplaat inbegrepen). Alleen beschikbaar indien besteld met de machine.
65-L3800/P: Stijf, transparant veiligheidsscherm voor testframes uit de 65-L38xxx serie.
65-L1000/20 : Afstandhouder met een diameter van 165 mm x 20 mm hoog.
65-L1000/30 : 165 mm diameter x 30 mm hoge afstandhouder
65-L1000/40 : 165 mm diameter x 30 mm hoge afstandhouder 65-L1000/40: 165 mm diameter x 40 mm hoog afstandsstuk.
65-L38Z10: 300 kN hydraulisch frame voor drukproeven op cement, mortel, hars en andere materialen. Voldoet aan EN 196-1, 1015-11, ASTM C109, C349 met gebruik van geschikte accessoires.

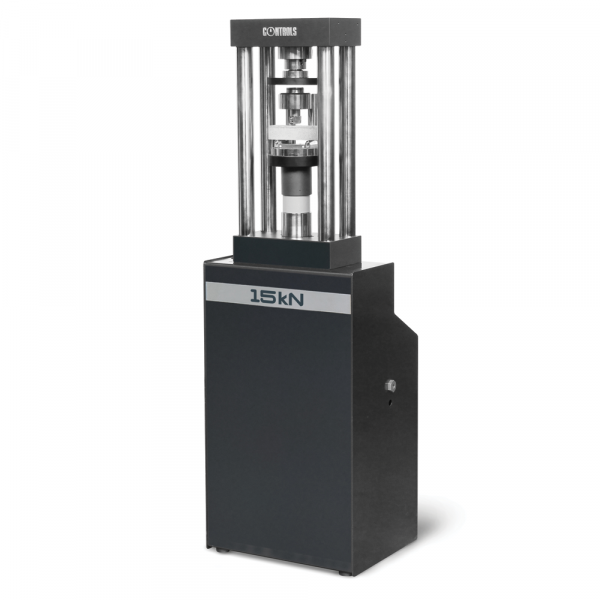

65-L58Z10 : 15 kN cap. hydraulisch frame voor drukproeven op materialen met lage sterkte of buigproeven op prisma's in cement, mortel, hars en andere materialen. Voldoet aan EN 196-1, 1015-11, ASTM C109, C348, C349 met gebruik van geschikte accessoires.
65-L1000/68: Afstandhouder met een diameter van 165 mm x 68 mm hoog.
65-L0050/P : Beschermer openingsschakelaar voor L-type frames en machines
65-L1800/P : Transparante stijve beschermer voor 65-L18xxx en 65-L58Z10 serie testframes.
65-L2800/P : Transparante stijve beschermer voor 65-L28xxx serie testframes.
