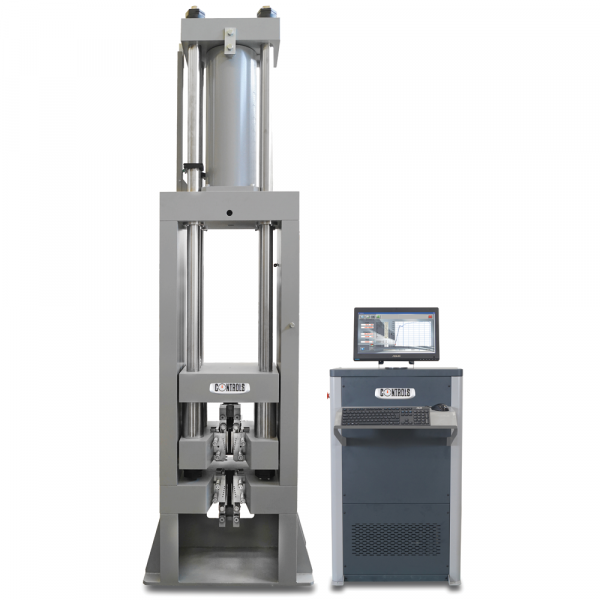

Automatische testmachines van 1000/2000 kN voor staal en beton

Beschrijving

Introductie
Deze machine is speciaal ontworpen om te voldoen aan de eisen van centrale en commerciële laboratoria in de bouw en civiele techniek in het algemeen. Deze universele tester kan gebruikt worden voor trekproeven op stalen staven met een diameter tot 40 mm, platte staven tot 35x75 mm en drukproeven op standaard betonmonsters. Met de juiste accessoire kan hij ook gebruikt worden voor dwars- en buigtesten op staal, buigtesten op betonbalken en algemene druktesten. Er zijn ook speciale accessoires beschikbaar voor het testen van stalen strengen en elektrogelaste stalen schermen. Alle bedieningsfuncties worden bediend met een standaard toetsenbord en muis. Het frame verschilt aanzienlijk van traditionele modellen door het originele ontwerp, zoals bewegingen met afstandsbediening en grijpsystemen. De software bevat een volledige reeks programma's: trek-, buig- en drukproeven. Once the specimen has been placed in the machine (using accessories if required) and the specimen data has been entered, the test is run fully automatically at the touch of a button until the test certificate is printed and the test data stored.


Machineframe, cilinderconstructie, meetcel

  • Stalen basis met stijf frame waarin de onderste klemmen zijn ondergebracht
  • Zuiger/cilinder-samenstel gemonteerd bovenop stijf frame. Meetcel in de zuiger verwerkt.
  • Mobiel frame bestaande uit vier kolommen met hoge treksterkte, een bovenste dwarsbalk direct verbonden met de zuiger, een tussenliggende dwarsbalk met drukplaat en een onderste dwarsbalk met de bovenste klemmen.

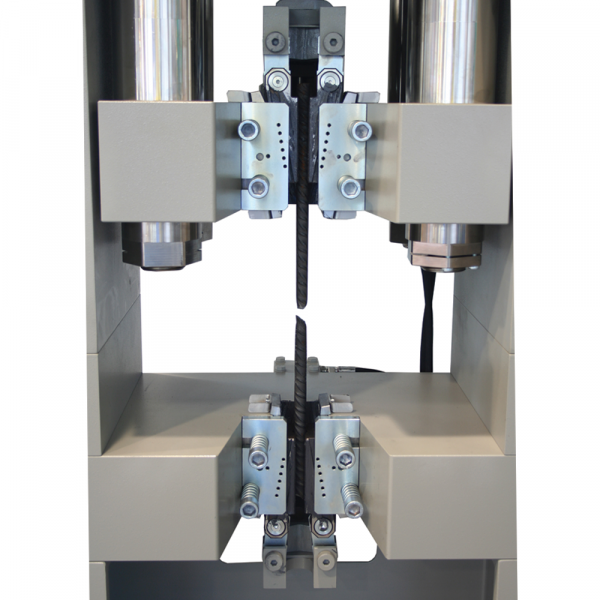

  • Hydraulisch bediend grijpsysteem en verticale verstelling door twee onafhankelijke hulpcilinders bediend door het drukknoppaneel. Deze unieke functie maakt de machine uiterst gebruiksvriendelijk, zodat één man de test in zeer korte tijd kan voltooien.
  • De beweging van de kruiskop wordt geregeld met behulp van een bidirectionele encoder.

Controle console



  • Het onderste gedeelte bevat de hydraulische assemblage die bestaat uit: Hydraulische pomp, proportionele klep, hydraulische kleppen, warmtewisselaar om de olietemperatuur te regelen en olietank.

Grippers

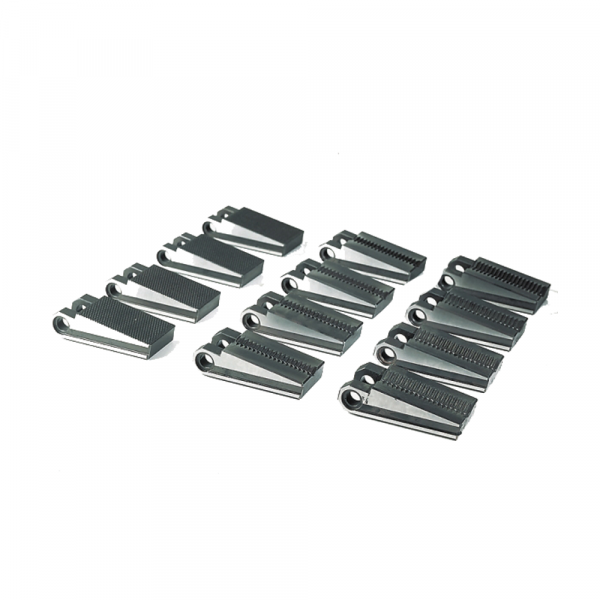

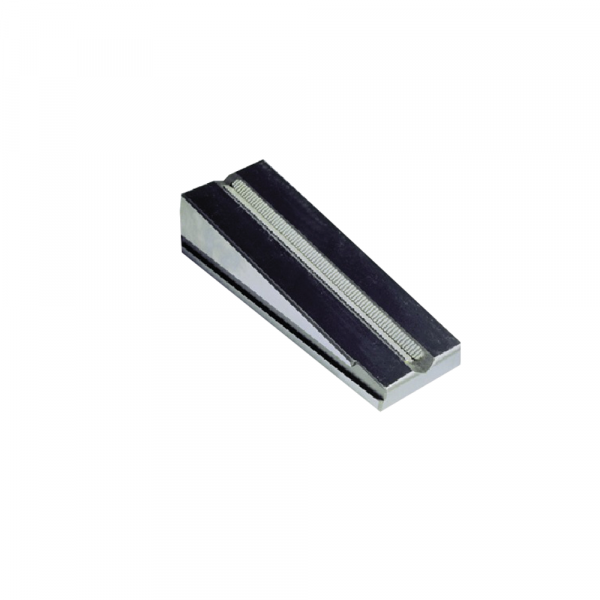

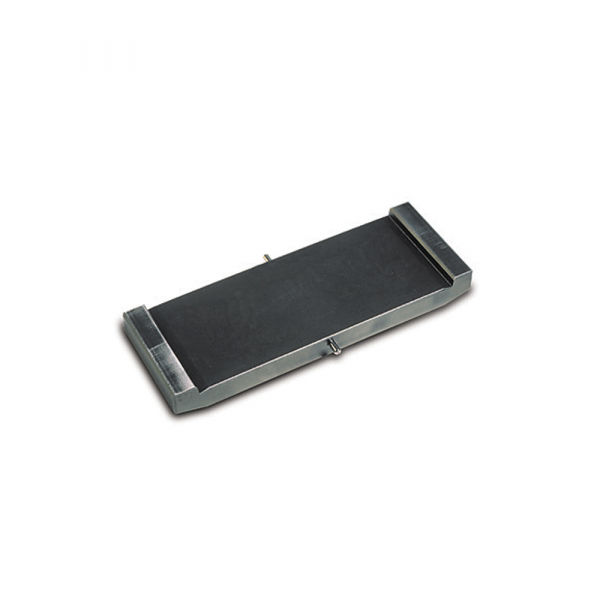

  • Drie sets standaardgrijpers meegeleverd met de machine, voor rond en plat, plus twee sets grijperhulzen voor maximale ondersteuning en vasthoudoppervlak voor monsters van alle maten.

Veiligheidsfuncties

  • Drukschakelaar, die de machine automatisch stopt als de oliedruk het maximaal toegestane niveau overschrijdt.
  • Maximale eindschakelaar om het bewegende chassis in de opwaartse positie te stoppen.
  • Softwarefunctie die de machine stopt wanneer de maximale belasting wordt bereikt.

Hardware
Het bovenste gedeelte van de bedieningsconsole bevat de elektronische printplaat voor de besturing van alle functies, met de volgende specificaties:

  • A/D-omzetter resolutie 1/20000
  • Nr. 4 uitgangen voor magneetventielen
  • Analoge uitgang voor belasting en spanningsregeling: 12 bits
  • Input voor meetcel

Software
De machine kan worden gebruikt in handmatige of automatische modus om uit te voeren:

  • Trekproeven op betonstaal conform EN 10002 en ASTM A370
  • Algemene trek-, buig- (dwars) en buigtesten op staal volgens ASTM E290, UNI 564.
  • Steekproeven op betonbalken volgens EN 12390-5
  • Compressieproeven op betonnen proefstukken volgens de norm EN 12390-3

Standaard uitrusting
De machine wordt compleet geleverd met:

  • Nr. 3 sets grijpers voor ronde preparaten tot 40 mm in diameter en platte preparaten tot 70 mm breed en 35 mm dik en twee sets grijperinzetstukken.
  • Nee. 1 set fundatiebouten, 1 service sleutel, handleiding, PC en kleuren grafische printer
  • 1000 kN capaciteit in trek en 2000 kN in compressie
  • Volledig automatische testcyclus met één druk op de knop tot en met afdrukken van testcertificaat
  • Spanningsmeter sensor ingebouwd in de zuiger, voor nauwkeurige lastmeting
  • Snelle verticale beweging van het mobiele frame door afstandsbediening
  • Op afstand bedienbaar hydraulisch grijpsysteem
  • Drie sets grijpers voor ronde staven tot 40 mm diameter en platte staven tot 70x35 mm
  • Voorladen van monsters voor snel en eenvoudig gebruik
  • Real-time weergave van spanning/rekdiagrammen
  • Stress/rekdiagram en testresultaten afdrukken
  • Optionele bediening van een tweede frame voor het aansturen van een extra frame met een maximale capaciteit van 5000 kN voor betontesten

Label/Normering

EN ISO 6892‰EN ISO 7500-1‰ASTM A370

Technische specificaties

Technische specificaties

Maximale testbelasting

  • In trek: 1000 kN
  • In compressie: 2000 kN

Meetbereiken:Automatische schaalgevoeligheidsschakeling, minimale afleeswaarde 100 N

Trektest

  • Maximale afstand tussen klemmen: 700 mm
  • Grijpersysteem: Hydraulisch met afstandsbediening
  • Maximale diameter van rondjes: 40 mm
  • Maximale grootte van plaatmonsters: 70x35 mm

Testsnelheid: 0-100 mm/min
Aanpassingssnelheid kruiskop : 500 mm/min
Maximale zuigerslag: 610 mm
Afstand tussen kolommen: 330 mm


Materiaal

  • 131.000 punten effectieve resolutie
  • Stuurfrequentie 250 Hz
  • Bemonsteringsfrequentie 500 Hz
  • P.I.D. besturing. gesloten regelkring
  • 6 kanalen (één speciaal voor dwarskopverplaatsing) voor het meten van rek/verplaatsing/vervorming met potentiometrische, geconditioneerde LVDT en magnetostrictieve transducers
  • 4 kanalen voor rekmetingen met rekstrookjes
  • 2 kanalen voor krachtopnemers: loadcel en loadcel/drukopnemer van een mogelijk tweede frame
  • Eenvoudige aansluiting van meerdere sensoren en selectie van kalibratiebestanden
  • Digitale linearisatie van de kalibratiecurve. (multi-coëfficiënt)



Hydraulica

  • Twee-traps pomp: lagedrukcentrifugaalpomp voor snelle nadering (max. debiet 9 l/min ), automatisch overschakelend op hogedrukradiale meervoudige zuiger (max. debiet. 3,2 l/min) voor het laden
  • Oliestroomregeling door servogestuurde proportionele klep
  • AC-motor 3000 W
  • Maximale werkdruk 700 bar
  • Olietemperatuur geregeld door luchtkoelsysteem
  • Console bekleed met geluiddempend materiaal voor comfort van operator.
  • Tankinhoud: 30 liter



MANAGEMENTUITE EN SOFTWAREPAKKETTEN
De machine wordt compleet geleverd met de RTM (Real Time Management) gebruikersinterfaceomgeving waarmee:

  • Besturing van het complete systeem voor automatische testuitvoering: snelle benadering van de lade, nulstelling, uitvoering van tests volgens het geselecteerde type test, berekening van resultaten, grafisch en numeriek beheer van resultaten.
  • Opslaan van enkelvoudige en meervoudige testen
  • Afdruk van testrapporten op maat voor enkelvoudige en meervoudige testen
  • Realtime en vertraagd beheer van testgegevens en -resultaten, in numerieke of grafische vorm
  • Taalselectie (alleen Latijnse tekens)
  • Eenheidsselectie
  • Technische ondersteuning/diagnose op afstand via internet

De volgende software is ook inbegrepen in het systeem:

    • UTS softwareSpecifiek ontworpen voor trektesten onder controle van belasting/spanning en scheiding van de kruiskop (met behulp van de verplaatsingstransducer die bij de machine wordt geleverd), waardoor:

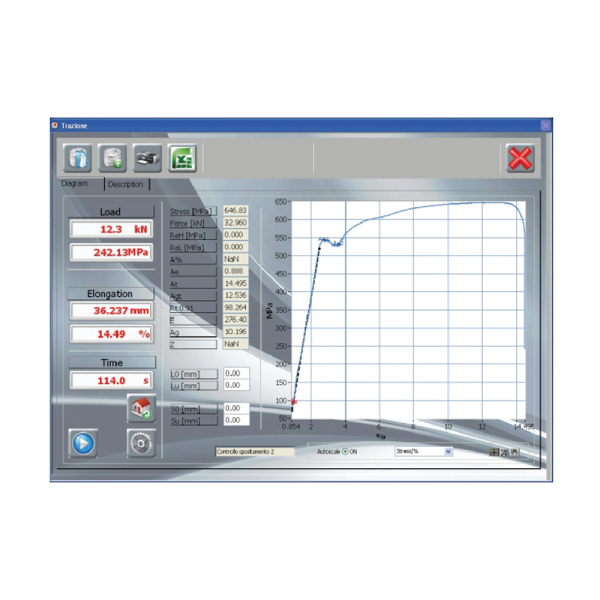

      • Simultane weergave van spanning/tijd, spanning/verlenging %, rek/tijd en spanning/verlenging;
      • De mogelijkheid om twee rek/spanning grafieken over elkaar te leggen: een die is verkregen met de meegeleverde verplaatsingstransducer die de verplaatsing van de kruiskop meet en de andere die is verkregen met een optionele extensometer (coaxiaal of universeel);
      • Uitwerking van de resultaten van spanningstests: ReH, ReL of Rp (berekend bij drie verschillende door de gebruiker te selecteren percentages rek), A, Ag, At, Agt, Ae, Rt, Z, elasticiteitsmodulus E, enz. in overeenstemming met EN ISO 6892-1 en EN 15630-1 voor stalen betonstaal.
    • DATAMANAGER Software Voor druk-, buig- en indirecte trekproeven op beton, cementspecimens en andere bouwmaterialen waardoor...
      • SRealtime bewaking van testgegevens en spannings-/tijdgrafiek
      • Automatische detectie van belasting, storing en opslag
      • Cementtesten volgens EN 196-1 geleide testprocedure
      • Batchbestand opslaan met automatische berekening van gemiddelde en standaardafwijking

De volgende software is beschikbaar als optie bij het upgraden van de machine met het hydraulische systeem voor een tweede aansluiting op het chassis (zie 70-T10/2F).

  • E-MODULE software Voor het bepalen van de Poisson's ratio en elasticiteitsmodulus op betonnen monsters:
    • Onbeperkt vrij programmeerbare belastings-/rekcycli voor elk type testprocedure
    • SRealtime bewaking van testgegevens, spanning/tijd-grafieken, axiale spanning/rek, zijdelingse spanning/rek
    • Automatische controle van monstercentrering en transducerfunctionaliteit, in overeenstemming met standaardvereisten
    • Automatische berekening van initiële en definitieve secante elasticiteitsmoduluswaarden

AFMETINGEN

  • Controleconsole: 800x900x1550 mm
  • Testframe: 2900 kg ca.
  • Control console: 200 kg ca.
  • Totaal brutogewicht: 4000 kg ca.
  • Verzendkubus: 7 m3 ca.

Order nummers

70-C0821: Computergestuurde universele testmachine 1000 kN cap. in trek en 2000 kN cap. in compressie, compleet met drie sets klemmen. 380V, 50Hz, 3ph. - Voldoet aan EN ISO 7500-1 en ASTM A370.

70-C0821/Y: Computergestuurde universele testmachine 1000 kN cap. in trek en 2000 kN cap. in compressie, compleet met drie sets klemmen. 380V, 60Hz, 3ph. - Voldoet aan EN ISO 7500-1 en ASTM A370.

Accessoires & toebehoren



55-C0222/H: Universele elektronische extensometer/compressometer voor cilinders, prisma's en kubussen. Geleverd met een korte-afstandsstuk voor gebruik met prisma's van 40x40x160 mm en 2 elastieken

70-C0820/UP: Framemodificatie waardoor het verticale daglicht van UTM model C082x met ongeveer 140 mm toeneemt. Bijzonder geschikt voor het testen van strengen. De afstanden (max en min) worden vergroot met 140 mm. Voor installatie in de fabriek.

70-C0820/2: Transversaal testapparaat voor 70-C820/C

70-C0820/31:Buigtestapparaat voor 70-C820/C

70-C0820/5 : Compressietestapparaat voor 70-C0820/C. Inclusief: bovenste en onderste platen dia. 216x50mm, bolvormige zitting, afstandhouders dia. 200x100mm en dia. 200x50mm.

70-C0821/Z: Universele computergestuurde testmachine, 1000 kN in spanning en 2000 kN in compressie, compleet met drie sets klemmen. 220V, 60Hz, 3 fasen. - Voldoet aan EN ISO 7500-1 en ASTM A370.

70-C0901/21: Grafietvet voor klemmen, 1 kg bus 70-C0954/C1: Universele elektronische extensometer voor het meten van de rek van draden, betonstaal en ronde stalen proefstukken. Te verwijderen voordat het proefstuk breekt. - Meetbasis: 50 tot 200 mm - Lineariteit: beter dan +- 1% - Max. slag. 10 mm

70-T10/2F: Upgrade van de HPU 200 voedingseenheid voor aansluiting van een tweede frame tot een capaciteit van 5000 kN. Wordt in de fabriek geïnstalleerd. Niet compatibel met de 70-T10/EM upgradeoptie voor UTM's uit de HPT-serie die worden aangestuurd door de HPU 200 voedingseenheid.

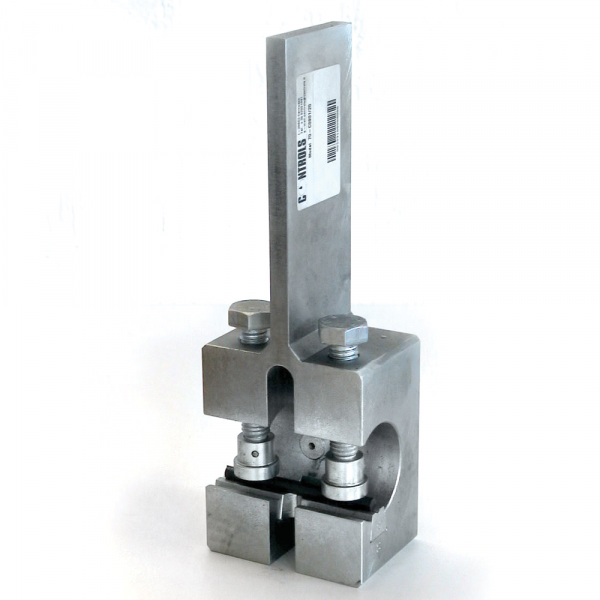

70-C0901/20: Elektgelaste stalen schermklem

50-SW/EM: E-MODULE softwareprogramma voor bepaling van elasticiteitsmodulus en Poisson's ratio.

70-C0961/E:Elektronische coaxiale extensometer voor het meten van draadrek tot breuk. Lengte meetinstrument: 600 mm; maximale slag: 50 mm

70-C0961/G: Coaxiale elektronische extensometer voor ronde testmonsters met een diameter van 16 tot 40 mm. Lengte meetinstrument: 200 mm. Slag: 75 mm.

70-C0961/H : Coaxiale elektronische extensometer voor ronde testmonsters met een diameter van 6 tot 26 mm. Meetlengte: 200 mm. Slag: 50 mm.

70-C0901/31: Handgreep voor zevendraads snoertest dia. 9,3 tot 15,2 mm
