Controls - Automatische buigtestmachine SMARTFLEX EmS

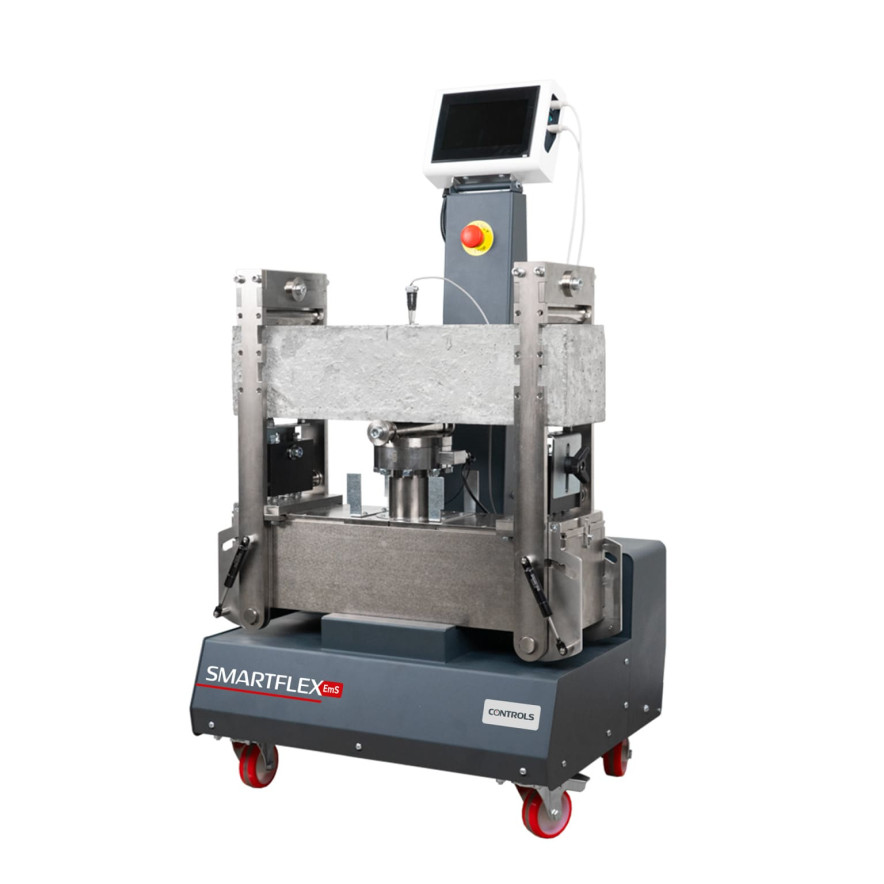

SMARTFLEX EmS is onze innovatieve elektromechanische 100 kN buigbank, een compacte en veelzijdige tester speciaal ontworpen voor laboratoria die volledig automatisch verplaatsings- en rekcontroletesten willen uitvoeren in een kleine ruimte.



SMARTFLEX EmS is een stand-alone apparaat dat perfect is voor vervormings-/rekcontroletesten met materialen met een hoge ductiliteit, zoals FRC - Fiber Reinforced Concrete.



SMARTFLEX profiteert van de milieuvriendelijke elektromechanische servo-actuatietechnologie (EmS) die het lopende onderhoud beperkt, de geluidsproductie minimaliseert en een hoge nauwkeurigheid garandeert zonder enig compromis op het gebied van prestaties.



  • Innovatief ontwerp: Het slimme omgekeerde ontwerp van de servoactuator, gekoppeld aan pendelende rolarmen, maakt het plaatsen van monsters en het opzetten van tests eenvoudiger.
  • Hoge prestaties: De elektomechanische servoactuator garandeert een hoge nauwkeurigheid bij verplaatsingsregeling.
  • Compact en slim: De kleinere afmetingen en de aanwezigheid van wielen, gekoppeld aan een capaciteit van 100 kN, maken het mogelijk om de meest geavanceerde tests uit te voeren in een kleine ruimte als mobiele of tijdelijke laboratoria.
  • Volautomatisch: De EmS-machine voert automatisch verplaatsingsgecontroleerde of spanningsgecontroleerde tests uit en registreert alle testgegevens; allemaal zonder tussenkomst van de operator.
  • Milieuvriendelijk en nauwkeurig: EmS-technologie heeft geen grote en lawaaierige luchtcompressoren of hydraulische pompen nodig, waardoor het geluidsniveau en het algemene onderhoud drastisch worden verlaagd en een hoge controle van de belasting/verplaatsingssnelheid wordt gegarandeerd.



Opmerking: de machine is uitgerust met een 100kN meetcel en pendelrollen voor het uitvoeren van driepunts buigtests. Om testen uit te voeren op FRC volgens EN 14651 en ASTM C1609, moet het gekoppeld worden met specifieke accessoires die apart besteld moeten worden (zie accessoires).


Opmerking: de apparatuur vereist een specifieke mal om de 100kN meetcel aan te passen voor kalibratie. De loadcel en de redout-eenheid moeten afzonderlijk worden besteld. (zie Accessoires).



  • 100kN capaciteit
  • Volautomatische closed-loop verplaatsingsregeling met slimme elektromechanische servoactuator gekoppeld aan een borstelloze motor
  • Innovatief ontwerp van een omgekeerde servoactuator en in hoogte verstelbare pendelrolarmen

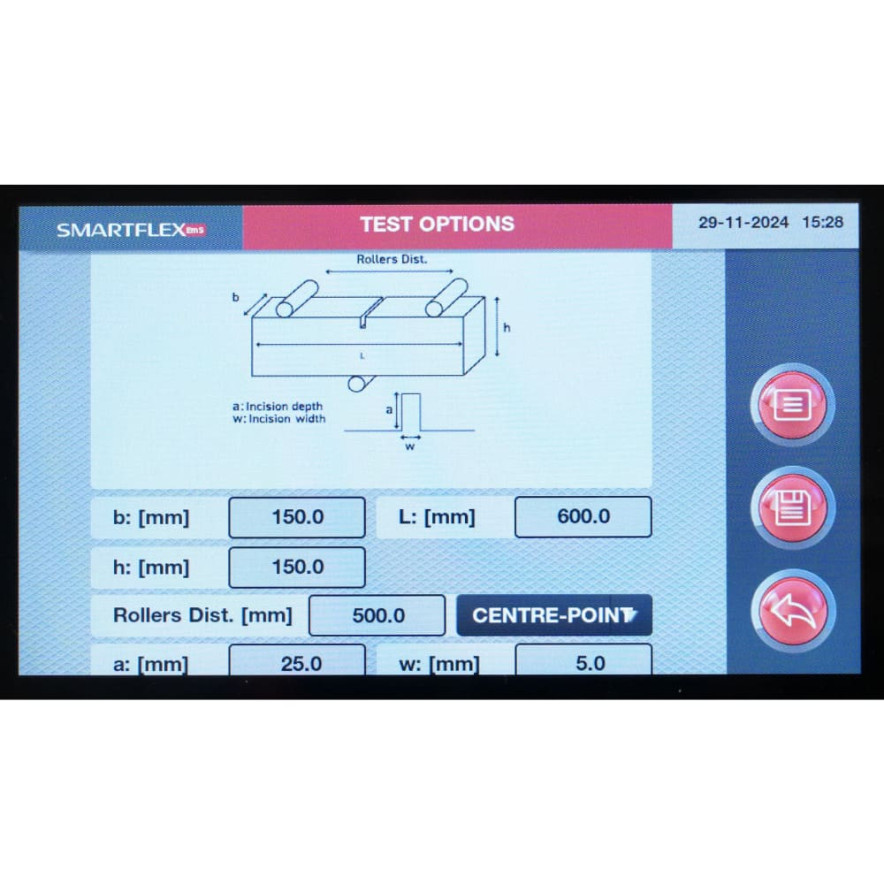

  • Intuïtieve speciale FW met vooraf ingestelde test volgens EN- en AST-normen

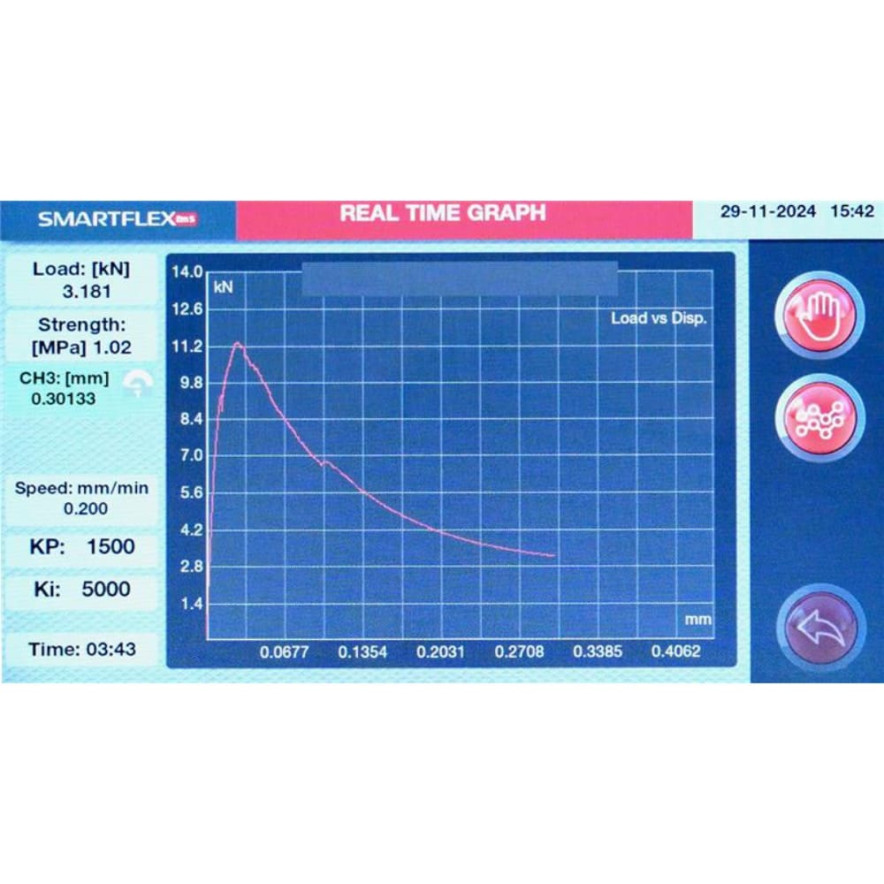

  • 7" touchscreen kleurendisplay voor het bekijken van real-time grafieken en testgegevens
  • Flexibele gegevensverwerving door middel van 6 kanalen: 2 kanalen voor belasting, 2 kanalen voor belasting/verplaatsing/vlek, 2 kanalen voor verplaatsing/vlek.
  • Grote opslagcapaciteit dankzij 16 GB intern geheugen. Opgeslagen gegevens kunnen worden geëxporteerd naar een pc met behulp van een USB-stick of in realtime worden gedownload via de RS 232 seriële poort
  •  Compact en verplaatsbaar dankzij 4 wielen
  •  Gewicht: 150 kg
  • Afmetingen (l x b x h): 630 mm x 520mm x 1190mm
  • Speciale kalibratiekit en meetcel voor kalibratie (niet meegeleverd).

Label/Normering

ASTM C1609‰ ASTM C78‰ EN 12390-5‰ EN 14651

Technische specificaties

Compact en realiseerbaar
Het compacte ontwerp en de aanwezigheid van wielen maakt het eenvoudiger om de machine in kleine ruimtes te plaatsen (zoals mobiele of tijdelijke laboratoria) zonder enig compromis aan de meetnauwkeurigheid, dankzij het stijve frame en de capaciteit van 100 kN.

Innovatief ontwerp

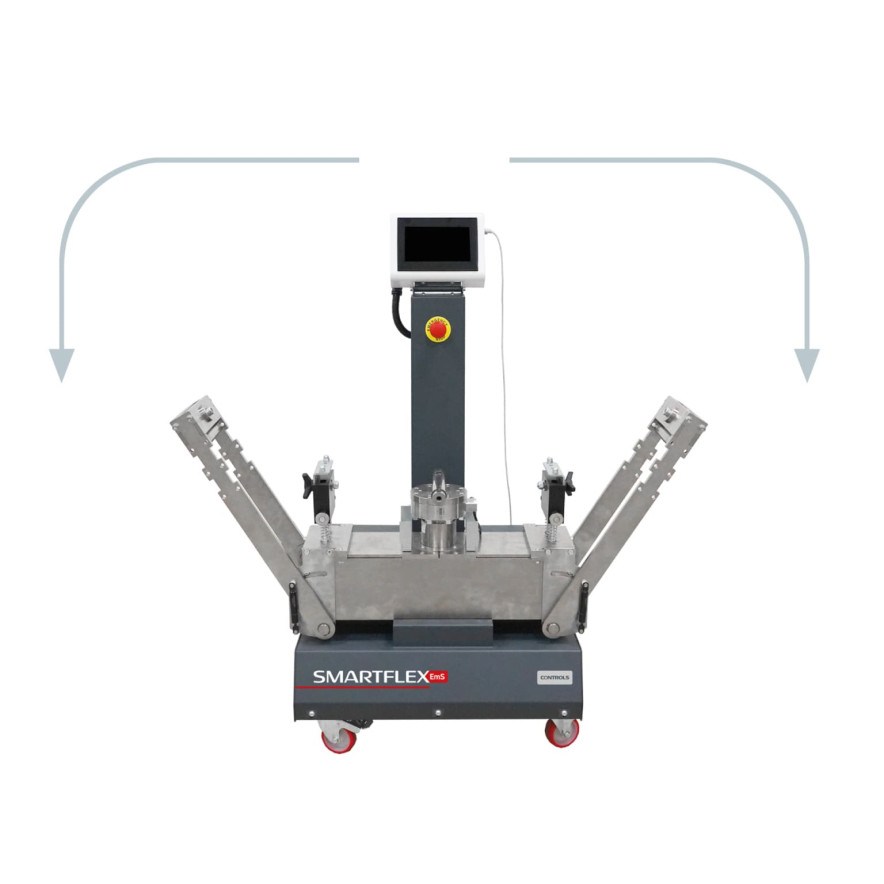

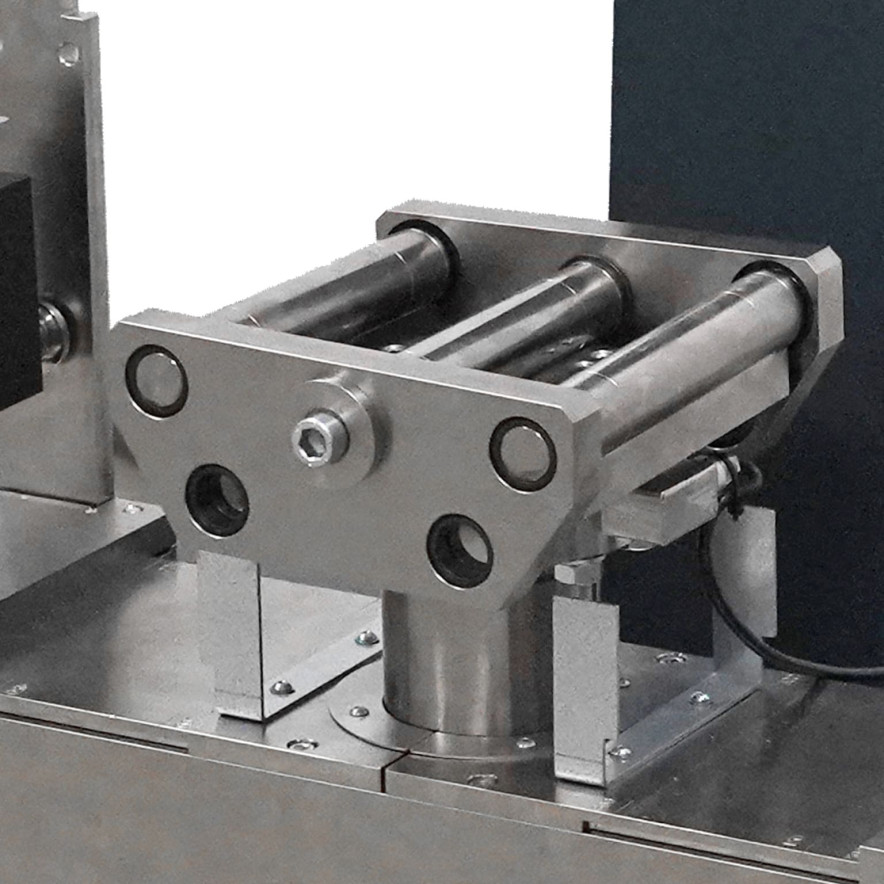

Het slimme omgekeerde ontwerp van de servoactuator, gekoppeld aan pendelende rolarmen, maakt het positioneren van monsters en transducers eenvoudiger.

Aanpasbaar aan elke monstervorm

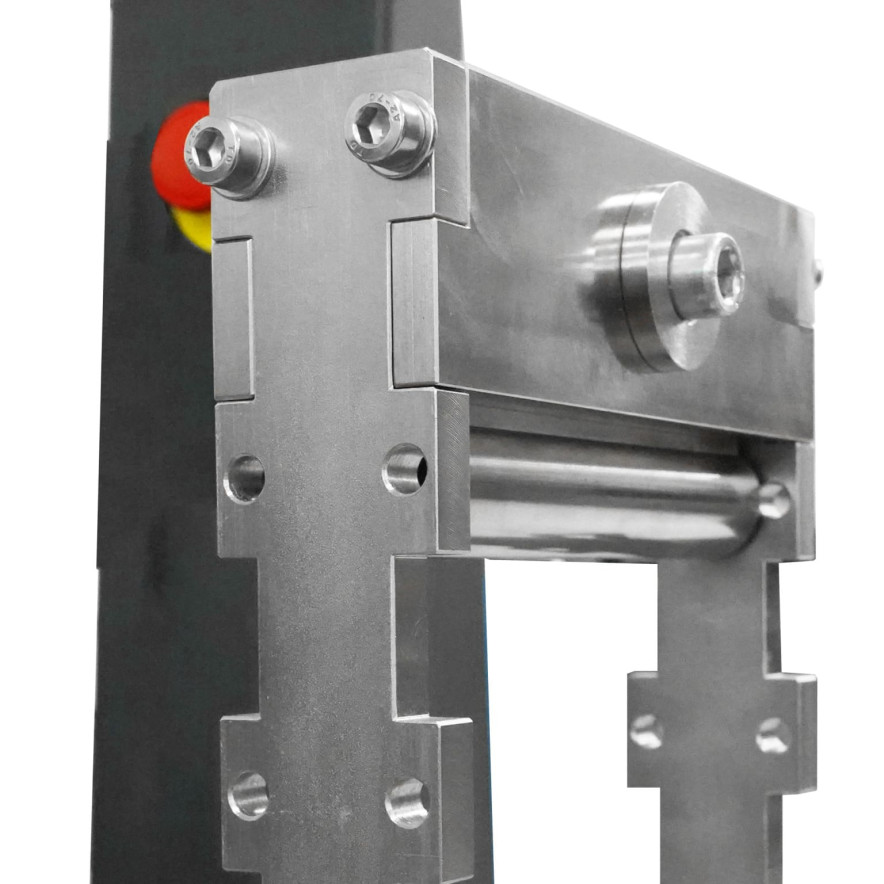

De verstelbare hoogte van de rollen maakt het mogelijk om kleine balken te testen die monsters met verschillende vormen afdekken.

Voldoet aan de belangrijkste normen (in sommige gevallen zijn accessoires nodig)

  • EN 12390-5
  • EN 14651 (Smartflex moet worden aangevuld met P0331/E, P0331/E1)
  • ASTM C78 (Smartflex moet worden aangevuld met extra rollen voor vierpuntsafbuiging - C1292/2)

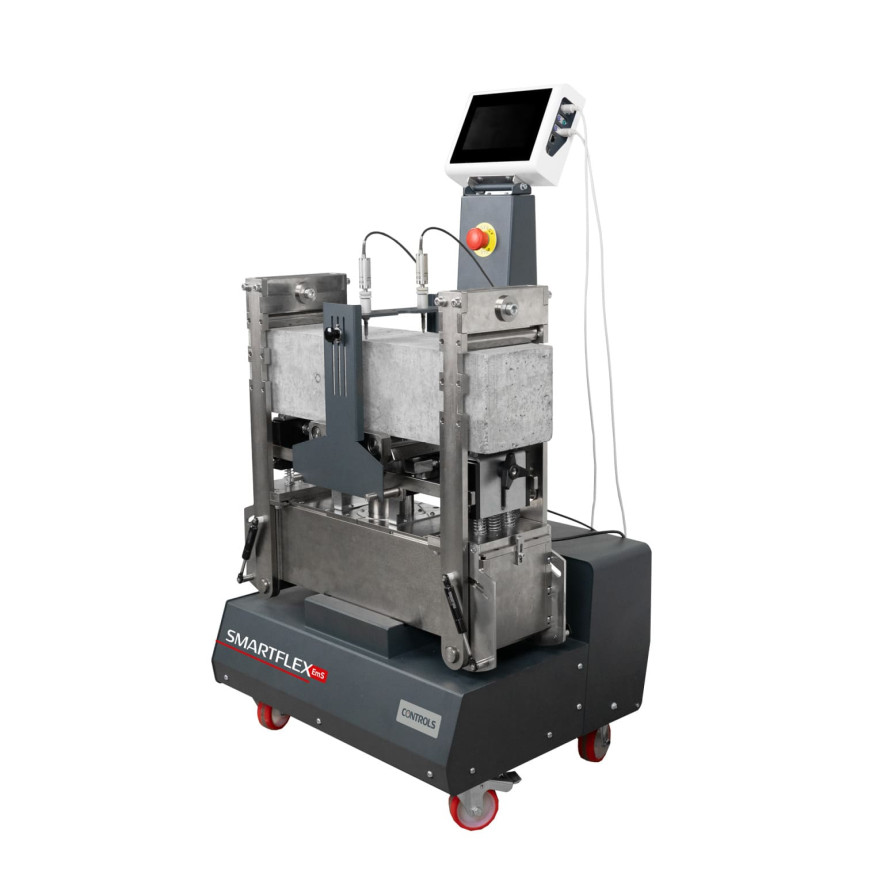

  • ASTM C1609 (Smartflex moet worden aangevuld met extra rollen voor vierpuntsdoorbuiging - C1292/2, castelet - C1292/1, P0331/c x2)

Automatische testbesturing

  • Volautomatische machine, waardoor de operator tijdens de test niet hoeft in te grijpen.
  • Automatisch PID-correctiesysteem tijdens de test

Eenvoudige testinstelling
Dankzij het innovatieve ontwerp kan de gebruiker de test in twee eenvoudige stappen instellen, waardoor de werktijden worden verkort en de efficiëntie van het laboratorium toeneemt zonder verlies van nauwkeurigheid en precisie van de metingen dankzij de closed-loop verplaatsingsregeling.

Order nummers

  • 50-C1292: Smartflex, EmS driepunts buigtestmachine, 100kN, borstelloze motor en 7'' touchscreen display. 230V - 50/60Hz - 1 Ph.
  • 50-C1294: Smartflex, EmS driepunts buigbank, 100kN, borstelloze motor en 7'' touchscreen display. 110V - 60Hz - 1 Ph.

Accessoires & toebehoren

Verplaatsing volgens EN 14651

  • 82-P0331/E : Verplaatsingstransducer voor meting van scheuropening, meetbereik 3-8 mm, gevoeligheid 2,5 mV/V. Geleverd met bevestigingsmallen (10 stuks)
  • 82-P0331/E1 : Bevestigingsmallen (20 st.) voor P0331/E opnemer

Verplaatsing volgens ASTM C1609 (P0331/C x2)

  • 82-P0331/C : Zeer nauwkeurige verplaatsingsopnemer LVDT type met een slag van 10 mm
  • 50-C1292/1 : Kit voor doorbuigingsmeting inclusief hulpframe

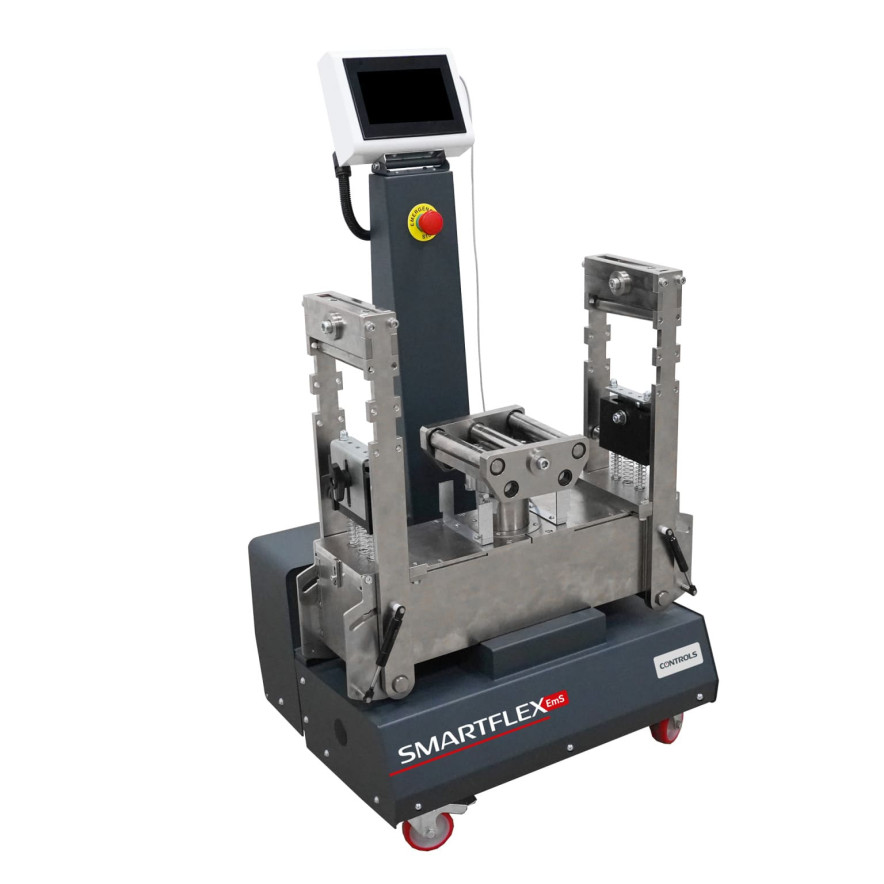

  • 50-C1292/2 : Kit met rollen voor vierpuntsbuigingstests

Software voor verplaatsing

  • 50-SW/DC : D-Control softwarepakket voor energieabsorptie, verplaatsings-/rekgestuurde tests.

Kalibratie

  • 50-C0050/CAL : Speciale kalibratie van de digitale uitleeseenheid voor belasting, zodat klasse 1 vanaf 1% van de volle schaal van de testmachine (maximale belasting) gewaarborgd is.
  • 50-C1292/10 : Adapters voor kalibratie voor C1292, voor gebruik met meetcel (niet meegeleverd)
  • 82-P0801/E : Digimax Plus tester voor krachtverificatie. 230V, 50-60Hz, 1ph.
  • 82-E0100/10 : Load cell 100 kN klasse 1 volgens EN ISO 376. Geleverd compleet met draagkoffer Kalibratiecertificaat apart te bestellen indien gekocht met digitale uitleeseenheid
