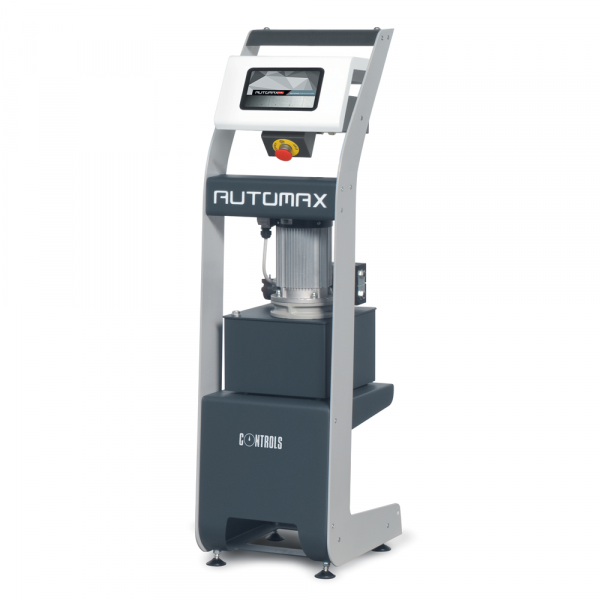

Automax PRO SMART Line, automatische bedieningsconsole

Beschrijving

AUTOMAX PRO is de nieuwe high-end Smart-Line bedieningsconsole van CONTROLS en is de eerste keuze voor standaard automatische storingscontrole.
Nieuwe state-of-the-art verbindingstechnologieën zijn een belangrijke ontwikkeling.

LinkLAB zorgt ervoor dat AUTOMAX PRO een verbonden onderdeel wordt van uw laboratoriuminfrastructuur en input ontvangt van een willekeurig aantal hulpmeetsystemen en -apparaten, waardoor de efficiëntie toeneemt en omzettingsfouten worden geëlimineerd.

Intelligent, automatisch en aangesloten betonaanvoer- en regelsysteem voor standaard storingstesten.

AUTOMAX PRO is de nieuwe top Compact-Line compressiemachine van CONTROLS en is de eerste keuze voor automatische standaard bezwijktesten en geavanceerde beoordeling van de mechanische eigenschappen van beton. Een belangrijke ontwikkeling is de nieuwe state-of-the-art connectiviteitstechnologie, waarmee alle testgegevens online, automatisch en zonder risico op omzettingsfouten beheerd kunnen worden. Met een compleet nieuwe specificatie is het een radicale verandering ten opzichte van zijn voorgangers.

  • Grote verbetering in efficiëntie en eliminatie van fouten: LinK-LAB - Geïntegreerde teststationoplossing voor naadloze aansluiting en gegevensinvoer van vele hulpapparaten voor dimensionale meting, gewicht, barcode, enz.
  • Alles automatisch - bespaart tijd: Volledige automatisering van de testcyclus maximaliseert de productiviteit en zorgt ervoor dat tests nauwkeurig worden uitgevoerd volgens vooraf gedefinieerde methoden, waardoor variabelen voor de operator worden geëlimineerd.
  • Hoge nauwkeurigheid en energiebesparing: Onze DC-motortechnologie biedt een zeer nauwkeurige, stille en efficiënte belastingsregeling bij zowel lage snelheid als lage belasting.

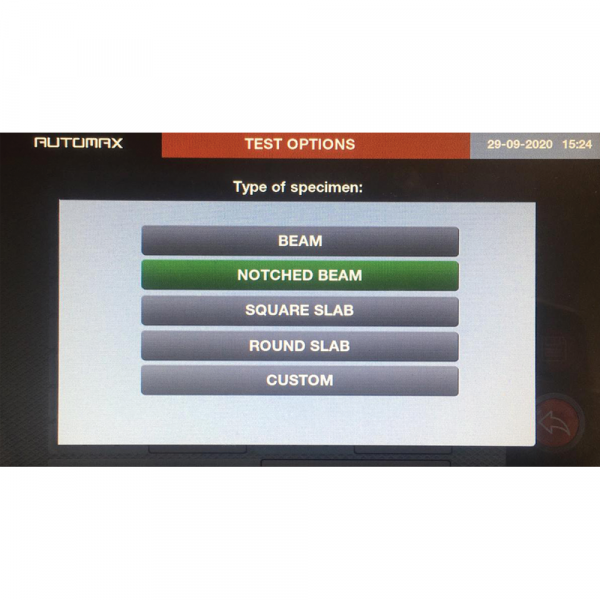

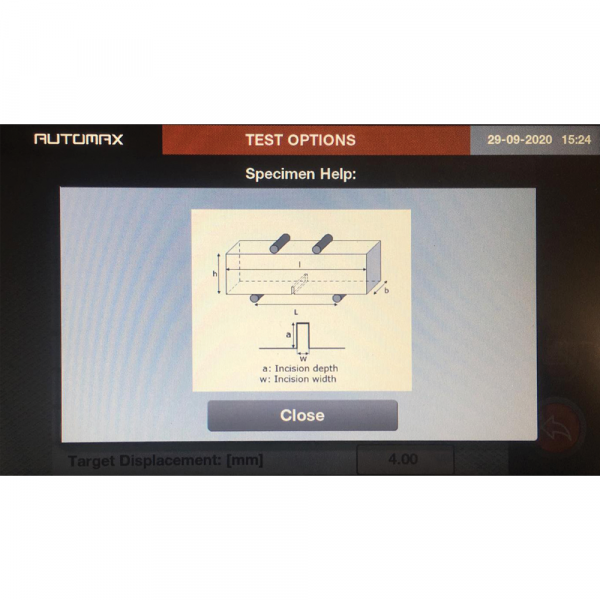

  • Intuïtief, snel en eenvoudig in gebruik:Het geïntegreerde regelsysteem heeft een intuïtief 7-inch grafisch kleurenscherm, dat werkt als een tablet of smartphone, waardoor AUTOMAX PRO snel en eenvoudig in gebruik is.

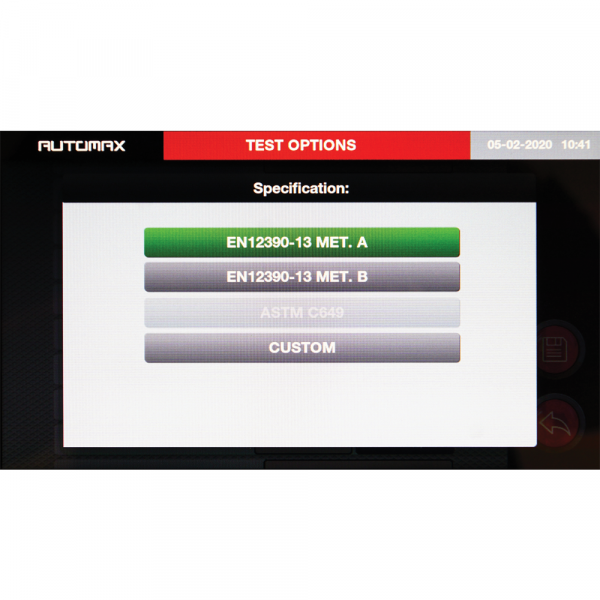

  • Naleving van normen - gemoedsrust:De hardware en firmware voldoen volledig aan alle belangrijke internationale betontestnormen, waaronder ASTM C39 en EN 12390-3.
  • Meertalige functionaliteit:Het systeem is beschikbaar in meerdere talen en is volledig compatibel met niet-Latijnse karakters voor Chinees, Cyrillisch (en andere).



    Label/Normering

    Technische specificaties

    Technische specificaties

    AUTOMAX PRO AUTOMATIC POWER AND CONTROL SYSTEM

    Hydraulisch systeem





    • DC motor, 720W, 50-60Hz
    • Maximale werkdruk 700 bar
    • Laad/ontlaad magneetventiel voor testuitvoering via display/PC en automatische uitschakeling bij monsterfalen
    • Actieve besturing van maximaal 4 frames per selectie via display/PC (derde en vierde frame optioneel). Zie accessoires.
    • ES energiebesparende technologie voor lager energieverbruik en stille werking


    Materiaal



    • 524.000-dots analoge kanalen met hoge resolutie/stabiel
    • 4 kanalen voor load cells
    • Controlefrequentie 250 Hz
    • Bemonsteringsfrequentie 250 Hz
    • 7", 800 x 480 pixels, 16 M kleuren, capacitief grafisch aanraakscherm met pictogramdetectie
    • Onbeperkte opslagcapaciteit voor testgegevens op een interne SD-kaart van 16 GB
    • USB-poort voor het opslaan van testgegevens op een externe USB-stick en voor het bijwerken van firmware
    • Ethernetpoort voor PC/internet/netwerkcommunicatie
    • Geïntegreerde optionele grafische printer inclusief oplaadtijdgrafiek
    • RS 232 poort voor downloaden van gegevens in ASCII formaat


    Firmware

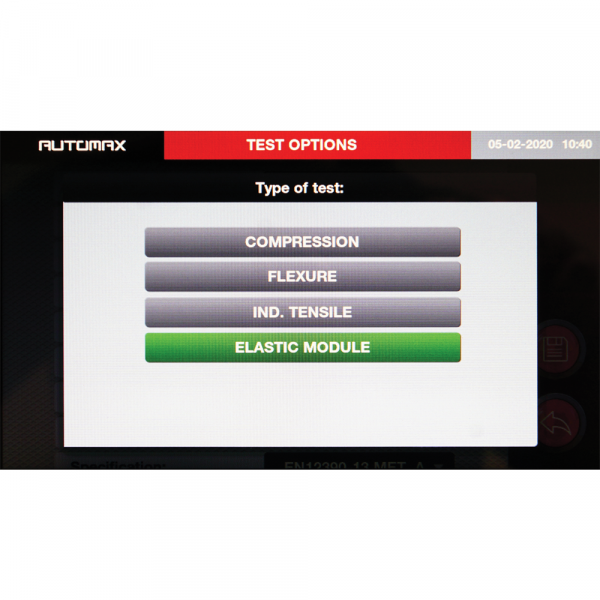

    • Uitvoeren van compressie-, buig-, indirecte trek-, LCA-tests in automatische modus met belastingssnelheid geregeld door een gesloten-lus P.I.D.-systeem
    • Uitvoeren van laadhellingen met de mogelijkheid om de testsnelheid handmatig te verhogen of verlagen tijdens de test
    • Pauzecontrole om een stabiele belasting te handhaven kan worden geactiveerd tot een vooraf gedefinieerde waarde vóór de test of zoals vereist tijdens de test

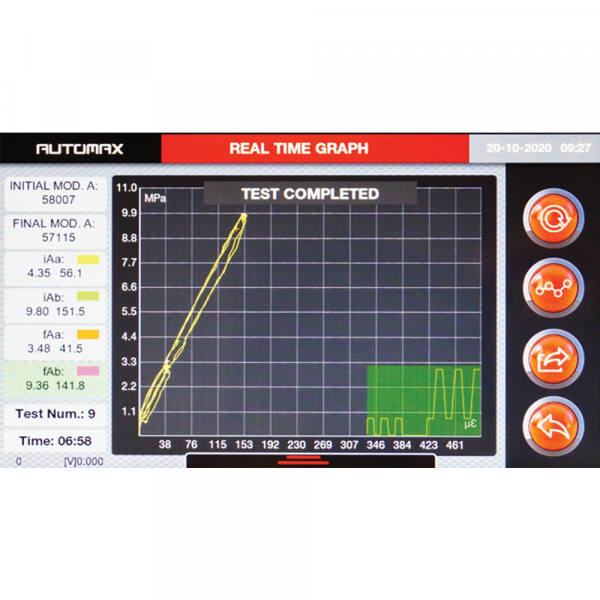

    • Gelijktijdige weergave van belasting, specifieke belasting, actuele belasting, belasting/tijdgrafiek
    • Registratie van type monsterfalen (volgens EN of ASTM) in testresultaten
    • Downloaden van gegevens naar een interne printer (optioneel) of naar een pc via de RS 232-poort of naar een USB-geheugenstick
    • PC/netwerkcommunicatie via Ethernet
    • Multi-coëfficiënte linearisatie van de kalibratiecurve voor verbeterde nauwkeurigheid bij lage belastingen, waardoor er geen tweede drukomvormer nodig is

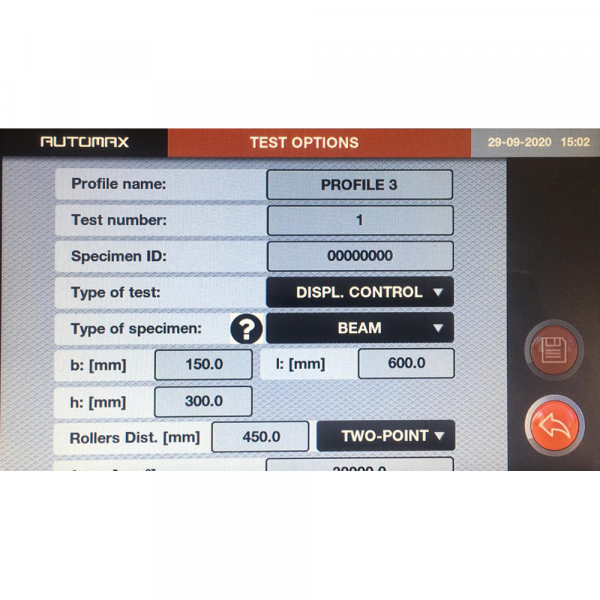

    • Opslafunctie voor maximaal 9 testprofielen voor elk kanaal, inclusief: testtype (bijv. compressie, buiging, indirecte spanning), proefstukgrootte en -vorm, belastingssnelheid, testnorm en andere algemene informatie. Elk opgeslagen testprofiel kan automatisch worden opgeroepen om tijd te besparen
    • Geoptimaliseerd PID-algoritme en multi-PID selectie. Er kunnen maximaal 3 verschillende PID-parameters worden ingesteld voor diverse materialen (bijv. cilinder met neopreen pads, preparaten met lage sterkte) en testmethoden (bijv. LCA, buigen, indirecte trek).
    • Compatibel met de nieuwe Datamanager software, ontworpen voor testlaboratoria voor bouwmaterialen, voor real-time gegevensverwerving, weergave en beheer
    • Device-integratie met Link-LAB
    • Automatische verificatieprocedure voor lastmetingen, door geschikte meetcellen en onze digitale uitleeseenheid aan te sluiten op de pc
    • Taalkeuze (inclusief cyrillisch en Chinees)
    • Selectie eenheden (kN, ton, lbf)
    • USB-poort voor firmware-update en back-up van oorspronkelijke configuratiegegevens (PID, kalibratie, enz.), in geval van gegevensverlies en/of corruptie. Het herstellen van de fabrieksinstellingen van de machine is eenvoudig en vereist geen technische hulp.


    Fysieke specificaties

    • Totale afmetingen: (hxbxd) 1292x350x450 mm
    • Gewicht ca. 80 kg

    Order nummers

    50-C10F02: AUTOMAX PRO SMART Line volautomatische console voor pers- en buigramen inclusief hydraulische voeding en besturingseenheid met aanraakscherm. - AUTOMAX PRO automatisch regelsysteem - Gesloten-lus PID regeling van de belasting - Hoge regel- en gegevensbemonsteringsfrequentie: 250 Hz- Permanente magneet gelijkstroommotor met variabele snelheid voor superieure prestaties bij lage belastingssnelheden en belastingswaarden - 7", 800 x 480 pixel, 16 M kleuren capacitief touchscreen grafisch display - RS232 seriële poort voor gegevensoverdracht (inclusief belasting/tijdwaarden voor grafische weergave) in ASCII formaat - USB-poort voor gegevensopslag, Ethernetpoort voor PC/internet-/netwerkcommunicatie - Optionele Wi-Fi- of GSM-module beschikbaar - Ingebouwde printer beschikbaar op aanvraag - 8 GB permanent intern geheugen op SD-kaart - 524.000-dotkanalen met hoge resolutie/stabiliteit - Actieve besturing van maximaal 4 frames per selectie via display/PC (derde en vierde frame optioneel). - Nauwkeurigheid (indien aangesloten op geschikte frames) : Klasse 1 (EN), klasse A (ASTM) vanaf 10% volle schaal, op aanvraag vanaf 1% F.S. (zie code 50-C0050/CAL) 230V/50-60Hz/1Ph

    50-C10F04: AUTOMAX PRO SMART Line volautomatische console voor pers- en buigramen inclusief hydraulisch vermogen en besturingseenheid met aanraakscherm. - AUTOMAX PRO automatisch regelsysteem - Gesloten-lus PID regeling van de belasting - Hoge regel- en gegevensbemonsteringsfrequentie: 250 Hz- Permanente magneet gelijkstroommotor met variabele snelheid voor superieure prestaties bij lage belastingssnelheden en belastingswaarden - 7", 800 x 480 pixel, 16 M kleuren capacitief touchscreen grafisch display - RS232 seriële poort voor gegevensoverdracht (inclusief belasting/tijdwaarden voor grafische weergave) in ASCII formaat - USB-poort voor gegevensopslag, Ethernetpoort voor PC/internet-/netwerkcommunicatie - Optionele Wi-Fi- of GSM-module beschikbaar - Ingebouwde printer beschikbaar op aanvraag - 8 GB permanent intern geheugen op SD-kaart - 524.000-dotkanalen met hoge resolutie/stabiliteit - Actieve besturing van maximaal 4 frames per selectie via display/PC (derde en vierde frame optioneel). - Nauwkeurigheid (indien aangesloten op geschikte frames) : Klasse 1 (EN), klasse A (ASTM) vanaf 10% volle schaal, op aanvraag vanaf 1% F.S. (zie code 50-C0050/CAL) 110V/60Hz/1Ph

    Accessoires & toebehoren





    50-SW/DM: De Datamanager PC-software is compatibel met DIGIMAX, PILOT, AUTOMAX, PILOT PRO, AUTOMAX PRO en PRO-M. Hiermee kan het systeem op afstand worden bediend (behalve DIGIMAX), kunnen gegevens worden verzameld, gegevens worden verwerkt en gearchiveerd. Inclusief LAN-kabel.



    65-L1400/X5: Hydraulische drukregelaar voor 15kN frames (modellen met één of twee kamers) aangesloten op PILOT en AUTOMAX besturingseenheid.



    50-Q60P/PRINT: Upgrade van de AUTOMAX PRO en PILOT PRO series naar een seriële grafische printer in het achterpaneel voor het plotten van belasting en tijd (printen alleen mogelijk voor talen met Latijnse tekens)



    50-C10D/3F: Derde frame voor de AUTOMAX serie. Frameselectie via display/PC.

    50-C20E/4F:Vierde frame functie voor de AUTOMAX Multitest e en AUOTMAX PRO series. Beeldselectie via PC:

    50-KLAB/E:LinK-LAB Enterprise is een laboratorium connectiviteitspakket voor PC-gestuurde machines via DATAMANAGER software.
