Compressometer-extensometer voor de bepaling van de elasticiteitsmodulus

Beschrijving

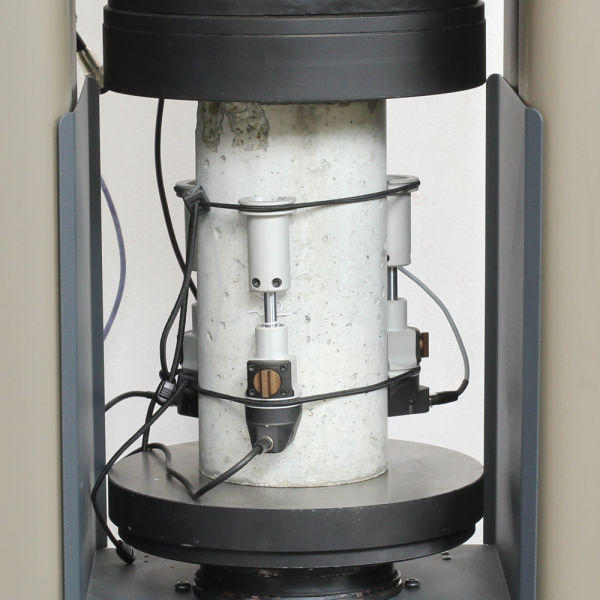

Aluminium en stalen constructie met een zeer nauwkeurige inductieve omvormer. Drie eenheden worden over het algemeen aanbevolen voor axiale rekmeting. Ze kunnen eenvoudig op het monster worden aangebracht met behulp van een paar elastiekjes die standaard worden meegeleverd. Ze moeten aangesloten worden op een geschikte datalogger of rechtstreeks op onze automatische controleconsoles MCC of Automax Multitest die cyclische belasting en automatische elasticiteitsmodulusbepaling kan uitvoeren.
Een datalogger, zoals bijvoorbeeld ons 82-P9008 model, kan worden gebruikt met compressietesters om axiale rek te meten wanneer cyclisch laden/ontladen niet nodig is, alleen laadhellingen. In dit geval moet één van de dataloggerkanalen gebruikt worden voor het belastingssignaal van een extra drukomvormer met 3-wegconnector die op de compressietester gemonteerd is. Neem contact op met onze technici voor volledige informatie en service.

  • Ideaal voor het meten van axiale vervorming:

    -ELASTICITEITSMODULE
    -UNIAXIAAL BEVEILIGENDE ELASTICITEITSMODULE
  • Hoge gevoeligheid: 0,02 micron

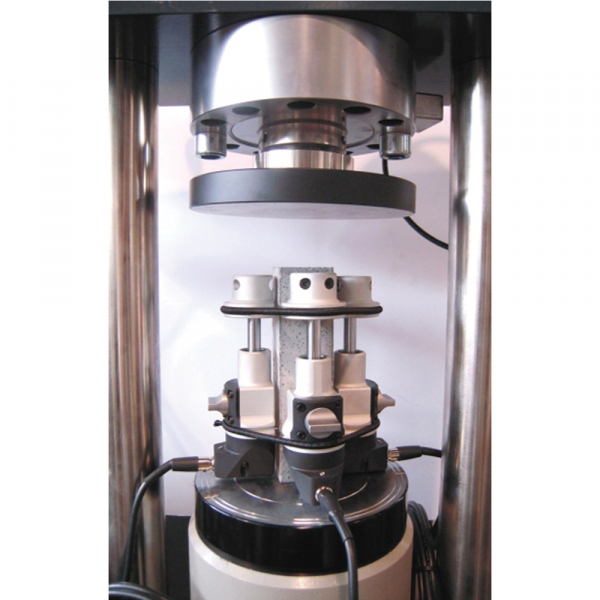

  • Geschikt voor verschillende monstergroottes: cilinders tot dia. 160x320mm, kubussen tot 200 mm, prisma's 40x40x160 mm etc.
  • Makkelijk en snel aan te brengen op het monster
  • Kan direct worden aangesloten op onze Automax Multitest of MCC automatische bedieningspanelen

Label/Normering

  ASTM C469‰ISO 6784‰DIN 1048‰UNI 6556‰BS 1924:1‰BS 1881:121‰EN 13412‰EN 12390-13

Technische specificaties

Technische specificaties

  • Inductieve omvormer:

    - Gevoeligheid : 0,02 micron
    - Voeding tot 10 V
    - Slag ± 1,5 mm
  • Maatlengte: instelbaar van 50 tot 160 mm
  • Minimale axiale afmeting: 150 mm
  • Mechanische aanslag bij volle slag om schade te voorkomen

Order nummers

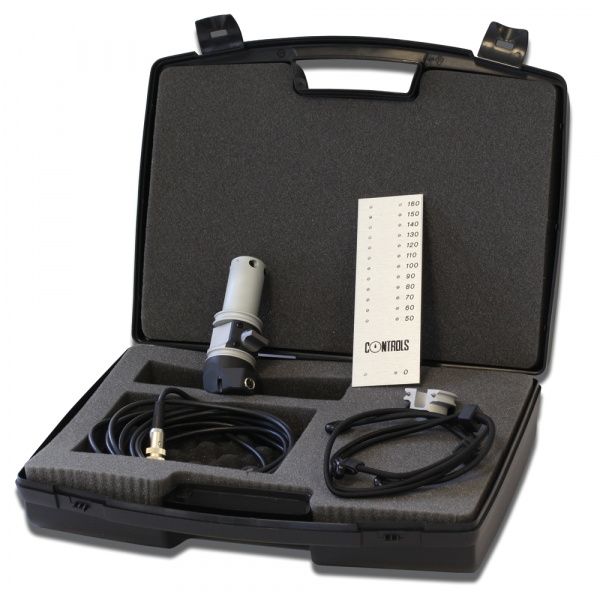

55-C0222/H: Universele elektronische extensometer/compressometer voor cilinders, prisma's en kubussen. Geleverd met een korte-afstandsstuk voor gebruik met prisma's van 40x40x160 mm en 2 elastieken

55-C0222/HC: Universele elektronische extensometer/compressometer voor cilinders, prisma's en kubussen. Geleverd met een korte-afstandsstuk voor gebruik met prisma's van 40x40x160 mm, 2 elastiekjes en een kalibratiecertificaat





Accessoires & toebehoren



.55-C0222/H1: Model voor positionering 55-C0222/H. Maatlengte in mm. Slechts één onderdeel nodig.





55-C0222/H2: Positiemodel 55-C0222/H. Lengte in inches. Slechts één stuk nodig.
