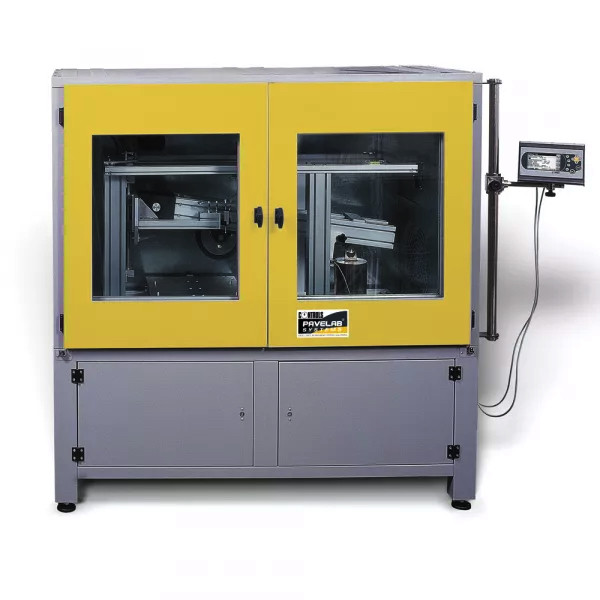

Dyna - Track Enkele wielspoorproef

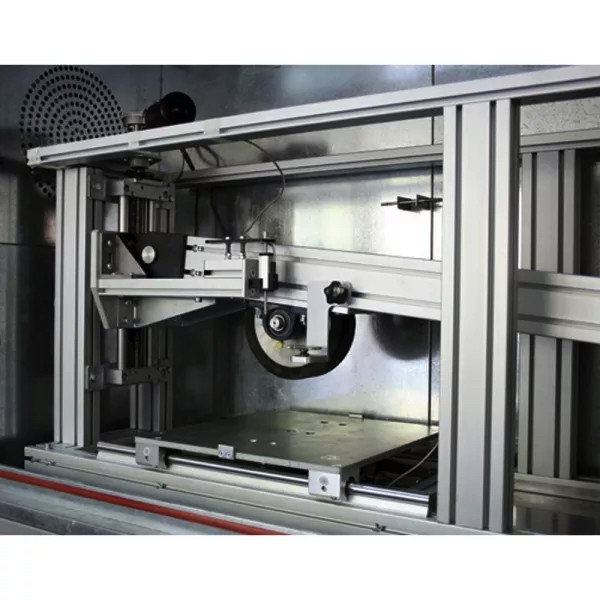

Het wielspoorproef toestel bestaat uit een beladen wiel, dat wordt gedragen door een monster dat op een bewegende tafel wordt gehouden. De tafel wordt met een eenvoudige harmonische beweging over een afstand van 230 ± 5 mm met een frequentie van 53 passages (± 1%) per minuut heen en weer bewogen. Voor onderzoek kan de testsnelheid worden aangepast door middel van een inverterregeling. Het wiel is voorzien van een massief rubberen band met een buitendiameter van 200 mm. De wielbelasting onder standaardomstandigheden is 700 ± 10 N. Het toestel is uitgerust met een temperatuurgeregelde kast met een temperatuurbereik van omgeving tot 65°C ± 1,0°C. Het monster kan bestaan uit een kern van 200 mm diameter of een plaat asfaltmengsel van 300 x 400 mm dik van 25 mm tot 100 mm. Een 25 mm slag LVDT transducer wordt meegeleverd voor het monitoren van de sleufdiepte in het midden van een monster tijdens een test.
De vervorming en de temperatuur van het monster wordt geregistreerd door het interne data-acquisitie- en controlesysteem en vervolgens naar de Windows® compatibele software gestuurd.

De Dyna - Track Single Wheel Tracker kan worden gebruikt als onderdeel van uw Superpave performance based testprogramma.

Label/Normering

EN 12697-22

Technische specificaties

  • Overeenstemmend met EN 12697-22 Kleinschalig apparaat
  • Tafel verplaatsing met verstelbare snelheid door signaalomzetter
  • Gemotoriseerde verticale bijstelling van de ladingsarm
  • Wiel met vaste rubberen band 200 mm externe dia.
  • Gewicht wiel 700 N (900 N beschikbaar op aanvraag)
  • Geschikt voor grote kernspecies en platen tot 400x300 mm.
  • Plaatdikte van 25 tot 100 mm
  • 25 mm slagomzetter met resolutie beter dan 0.1 mm
  • Integraal temperatuurgecontroleerd kabinet
  • Test temperatuurbereik, verstelbaar van omgeving tot 65°C
  • Deuren van dubbelglas voor monitoren van tests

Hardware

  • 16 bit microprocessor.
  • Een CPU kaart om zowel visualisatie van testgegevens, temperatuurcontrole, database te controleren als de interne functies van managementcontrole.
  • Groot permanent geheugen om testresultaten op te slaan. 10 toetsen membraan toetsenbord.
  • 240 x 128 pixel grafische weergave.
  • RS 232 output voor PC-verbinding.

Firmware

  • Taalselectie.
  • Klok-/kalendersysteem.
  • Volledig automatische testcontrole
  • Testinstellingenmenu, compleet met beschrijvende staalparameters.
  • Kalibratiemenu om de temperatuur, tafelsnelheid en verplaatsing te bepalen en te controleren, dat een speciale functie voor manuele controle van de testperformantie omvat.
  • Testperformantiemenu met gelijktijdige weergave van alle testgegevens (real time tafelsnelheid inbegrepen).
  • Interne database tot 100 tests. Elke test kan gedownload worden naar een PC, weergegeven, uitgeprint of verwijderd worden.
  • Download naar PC via RS 232 seriepoort.
  • Gegevensverwerking naar EN 12697-22 Kleinschalig apparaat, procedure A en B, en gepersonaliseerde test
  • Windows XP® compatibele software, voor het printen van testcertificaten en veelvoudige testverwerking (gemiddelde waarden).

VEILIGHEIDSTOEPASSINGEN

  • Automatische stop wanneer deur geopend wordt

Order nummers

  • 77-PV3502 - DYNA-TRACK, wielspoorproef. 230 V, 50-60 Hz, 1 ph

Accessoires & toebehoren

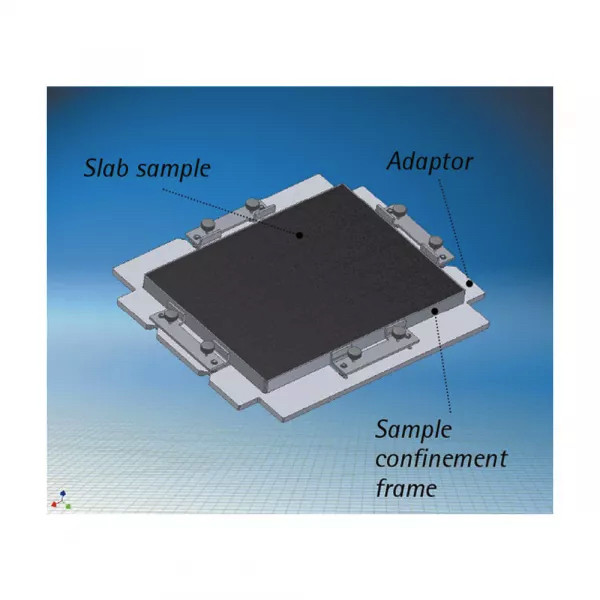

Frames voor staalinperking

  • 77-PV3502/L25 - Frame voor staalinperking, grootte 400x300 mm, 25 mm hoog
  • 77-PV3502/L60 - Frame voor staalinperking, grootte 400x300 mm, 60 mm hoog
  • 77-PV3502/L100 - Frame voor staalinperking, grootte 400x300 mm, 100 mm hoog

Reservestukken

  • 77-PV3502/11 - Vervanging voor 'rubberen band'-rand van spoorvormtraceerder
