Oedometer, lading voorzijde

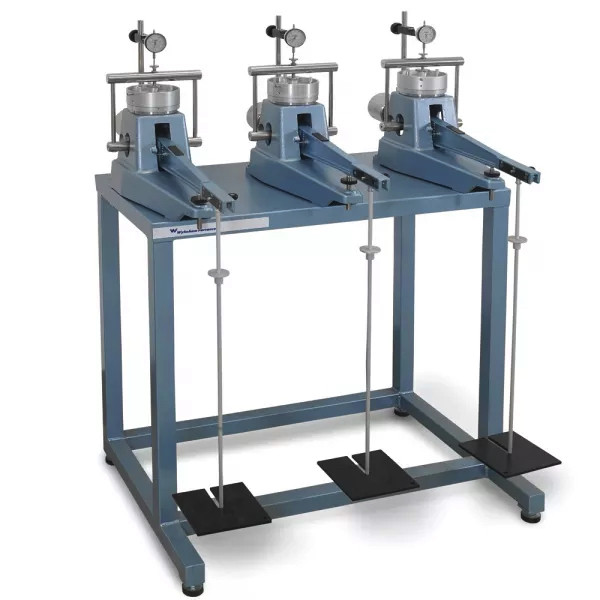

Deze test bepaalt de hoeveelheid en grootte van consolidatie van een bodemspecie, zijdelings vastgehouden en onderworpen aan een aantal opeenvolgende verticale ladingsvermeerderingen. De oedometer bestaat uit een rigide frame van aluminiumlegering om elke verstoring onder lading te vermijden.

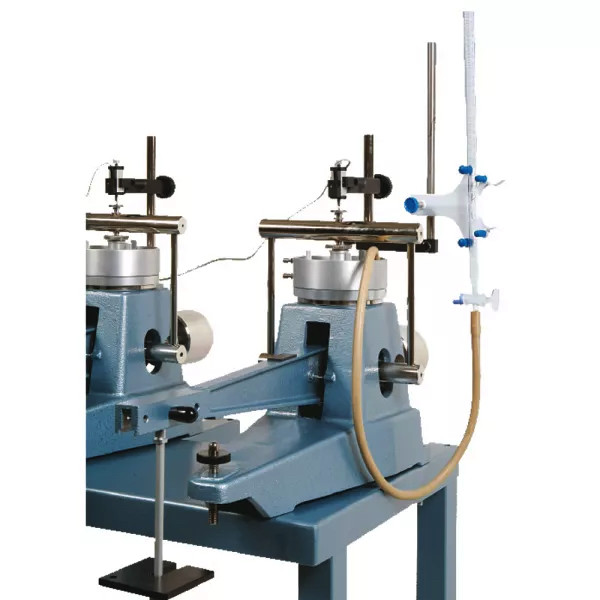

De hefboomarmassemblage wordt ondersteund in precisie zelfuitlijnende lagers en heeft drie ladingtrappen voor 9:1, 10:1 en 11:1 verhouding. De oedometers die passen bij lineaire potentiometrische omzetters, kunnen verbonden worden met de gegevensverwervingseenheid.

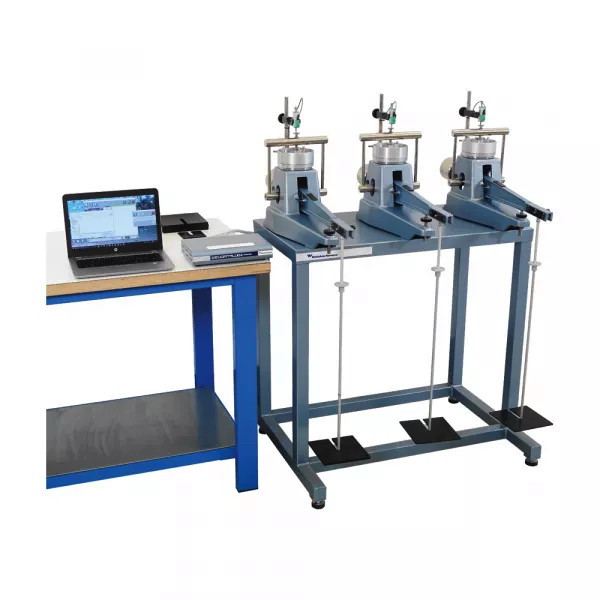

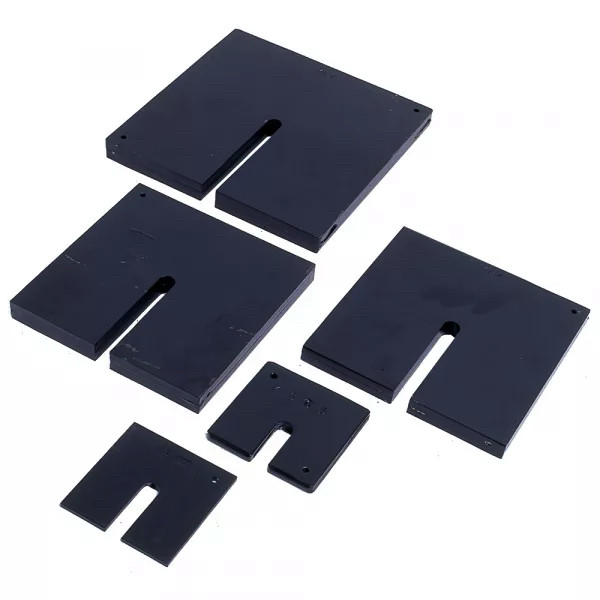

De consolidatietest kan ook automatisch uitgevoerd worden met de geautomatiseerde gecomputeriseerde oedometer. Consolidatiecellen, meetklok/verplaatsingsmeter, gewichtsets en bank zijn niet inbegrepen en moeten apart besteld worden. Zie accessoires.



  • Volledig automatische, PC-gecontroleerde testuitvoering
  • Drie omstandigheden voor de automatische schakelaar naar de volgende stap zijn beschikbaar: tijd, zwelling, snelheid van secundaire consolidatie.
  • Testen kan voortgaan 24 op 7 zonder onderbreking, wat een grotere doorstroming geeft van testen met een aanzienlijke kostvermindering
  • Geautomatiseerde lading elimineert negatieve factoren zoals operateursfouten en manueel behandeling van leeggewichten
  • 15kN maximale ladingcapaciteit, 10 mm verplaatsingsmeter
  • Real-time gegevens -en grafiekweergave
  • Enkelvoudige ACE software installatie controleert t.e.m. 60 eenheden
  • Test management software bijgeleverd

De consolidatietest met oedometer wordt gebruikt om de hoeveelheid en grootte van de consolidatie van een bodemspecie, dat zijwaarts vastgehouden wordt en onderworpen wordt aan aantal opeenvolgende verhogingen van verticale lading, te bepalen. In dit automatisch model, is de oplopende lading volledig automatisch in lading (spanning) of zwelling (strakheid) modi, en biedt het een praktische en nauwkeurige manier aan om een test met betrouwbare testresultaten uit te voeren.



De ACE-eenheid, samen met de SHEARMATIC Automatische schuiftestmachine en AUTOTRIAX Automatische triaxiale testsystemen, zorgen voor een waaier aan unieke uitrustingen voor het voorzien van volledige automatisering van het labo voor Bodemmechanica. De ACE (Automatisch Gecomputeriseerde Oedometer) bestaat uit een klein en compact ladingsframe, dat twee coaxiale pneumatische cilinders huist: de kleinste voor lage ladingen en de andere voor hogere ladingen, met automatisch schakelen van de een naar de ander wanneer nodig. Er zijn twee analoge kanalen: een voor de verplaatsingsmeter en het ander voor de laadcel met gesloten-lus feedback, die de toepassing van de vereiste druk controleert door gebruik te maken van een pneumatische servomotor van hoge precisie.



Testparameters worden voorgeprogrammeerd en opgeslagen in de ACE-software door de operator, waaronder het testeinde, dat geprogrammeerd kan worden op basis van tijd of verhoging. De software kan t.e.m. 60 ACE-eenheden controleren vanop een enkele PC, wat de operator de keuze geeft om enkele of meervoudige eenheden te controleren. Eens de software geïnstalleerd (toegerust) is met de eerste ACE-eenheid, is het mogelijk om de controle over verdere eenheden uit te breiden door gewoon de communicatie in te schakelen zonder bijkomende tussenkomsten of kosten: een IP-adres wordt aan elke eenheid gegeven voor de LAN-communicatie: systeemmodulariteit wordt verzekerd voor opeenvolgende integraties. Kalibraties van verplaatsingsmeters en laadcellen worden uitgevoerd en opgeslagen als txt file. T.e.m. 8 punten van kalibratie kunnen geregistreerd worden voor elk kanaal.

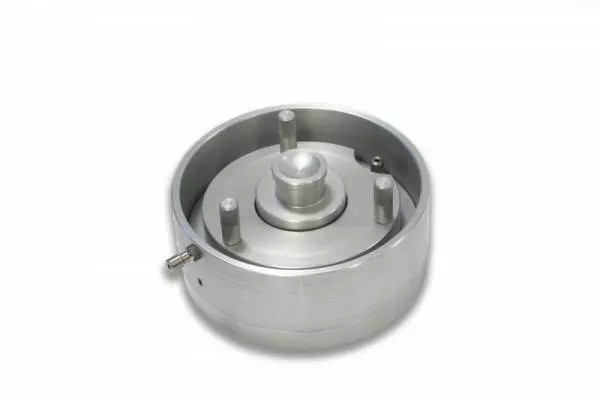

Testresultaten worden geregistreerd en weergegeven in real-time en berekeningen worden automatisch uitgevoerd. Testgegevens kunnen verwerkt worden door gebruik te maken van de gepaste Geo-Analysis Templates conform BS of ASTM Standaarden. Het frame kan alle standaard consolidatiecellen aanvaarden, van 50.47 tot 112.80mm diameter. Consolidatiecellen, Geo-Analysis templates en testsoftware zijn niet inbegrepen. Zie accessoires. PC is niet inbegrepen.

Label/Normering

BS 1377:5‰ASTM D2435‰ASTM D3877‰ASTM D4546‰AASHTO T216‰NF P94-090-1‰NF P94-091‰UNE 103-405‰UNE 103-602

Technische specificaties

Order nummers

  • 26-WF0302
    Oedometer, lading voorzijde
