Beschrijving

De PAVELAB50 PRO is het meest geavanceerde systeem voor de automatische scheiding en extractie van bitumen, vulstoffen en aggregaten uit asfaltmonsters met behulp van oplosmiddelen. Het biedt zeer nauwkeurige kwantitatieve bepalingen van bitumen in asfaltmengsels voor specificatieacceptatie, service-evaluatie, controle en onderzoek.

Deze testmethoden worden gebruikt voor kwantitatieve bepalingen van bitumen in hot mix bestratingsmengsels en bestratingsmonsters voor specificatieacceptatie, evaluatie van de service, controle en onderzoek. Ze schrijven voor welk(e) oplosmiddel(en) mag(en) worden gebruikt voor extractie en terugwinning van het bindmiddel.
Het representatieve bitumenmonster kan worden gebruikt om andere tests uit te voeren, zoals penetratie, verwekingspunt, enz. Aggregaten, inclusief vulstof, worden ook gescheiden en blijven beschikbaar voor kalibratie van het monster.

Werkingsprincipe
Het asfaltmonster (maximaal 3,5 kg) wordt in een wastrommel geplaatst die bekleed is met een gesinterd meerlaags rooster met openingen van 0,063, 0,075 of 0,090 mm breed en in de waskamer gevoerd. Het bitumen en de vulstof worden van het monster gescheiden door wassen met oplosmiddel en ultrasone beweging. Het mengsel vulstof/bitumen/oplosmiddel wordt vervolgens gecentrifugeerd en de vulstof wordt afgescheiden. De aggregaten en vulstof worden gedroogd door geforceerde luchtcirculatie en het oplosmiddelresidu wordt teruggewonnen door condensatie.
De resterende bitumen/oplosmiddeloplossing wordt gedestilleerd en gescheiden in twee verschillende tanks. Een deel van de bitumen/oplosmiddeloplossing kan vóór de destillatie worden afgetapt en aangesloten op een kolf voor gebruik met een rotatieverdamper om een bitumenmonster terug te winnen voor verdere tests. Het schone gedestilleerde oplosmiddel wordt gerecycled voor verdere extracties. De analyser moet worden aangesloten op een geschikte waterkoeler om de drie verschillende koelspoelen in het instrument te voeden (zie Accessoires).

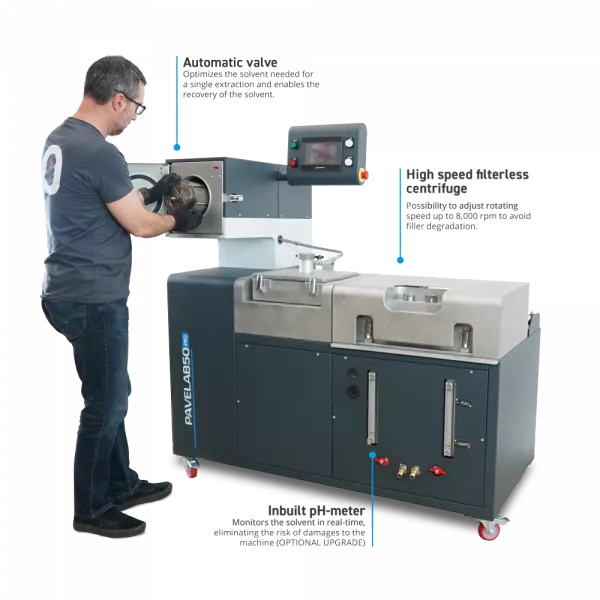

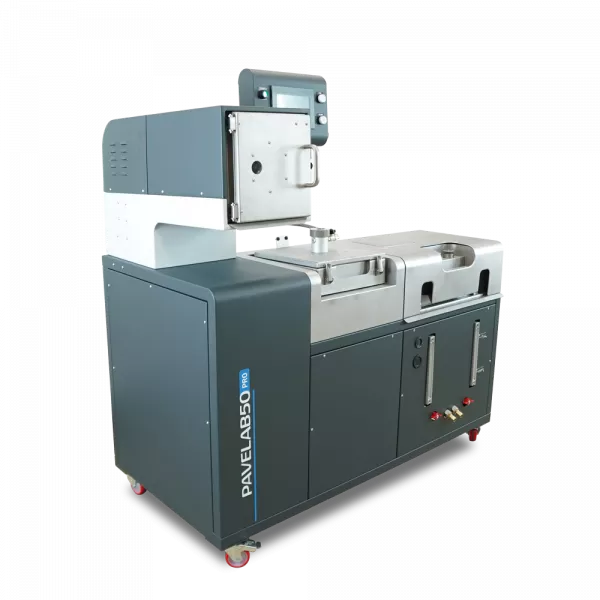

De PAVELAB50 automatische asfaltanalysator met gesloten lus bestaat uit:
Machinelichaam: plaatstaal, gepoedercoat met epoxyhars. Gemonteerd op wielen.
Waskamer: roestvrij staal van hoge kwaliteit, uitgerust met ultrasone apparatuur, verwarmingssysteem, aandrijving voor het draaien van de wastrommel, kleppen, aansluitingen, etc.

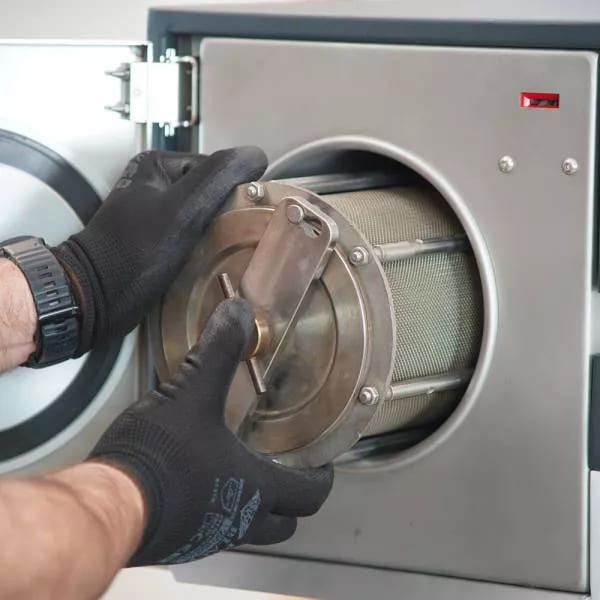

Wastrommel (apart accessoire): bekleed met een zeer sterk zeefgaas, gesinterd in drie lagen, met een opening van 0,063 of 0,075 of 0,090 mm. Deze eenheid bestaat uit een zitting, een steun en een sluitring voor het deksel. Elk model moet worden uitgerust met het juiste deksel (zie Accessoires).

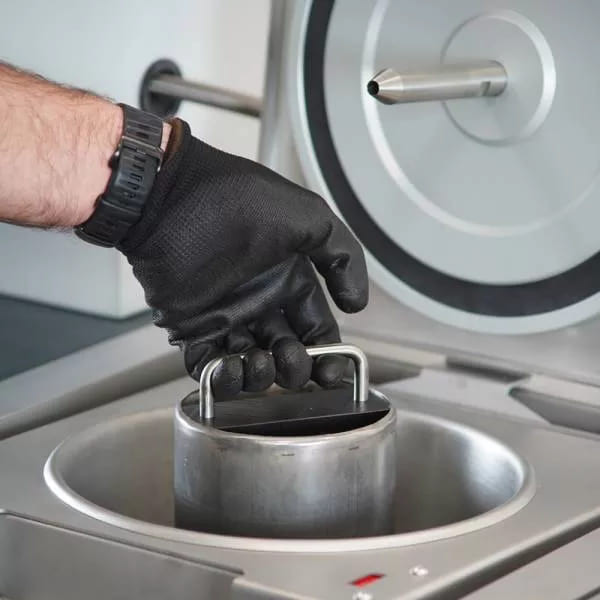

Centrifuge: hogesnelheidscentrifuge voor 120 mm doorsnede, compleet met veiligheidsschakelaar.
Condensator: roestvrijstalen tank voorzien van een koelspiraal voor condensatie van oplosmiddeldampen tijdens het drogen.
Geforceerde luchtcirculatiepomp: voor het drogen van aggregaten en vulstof.

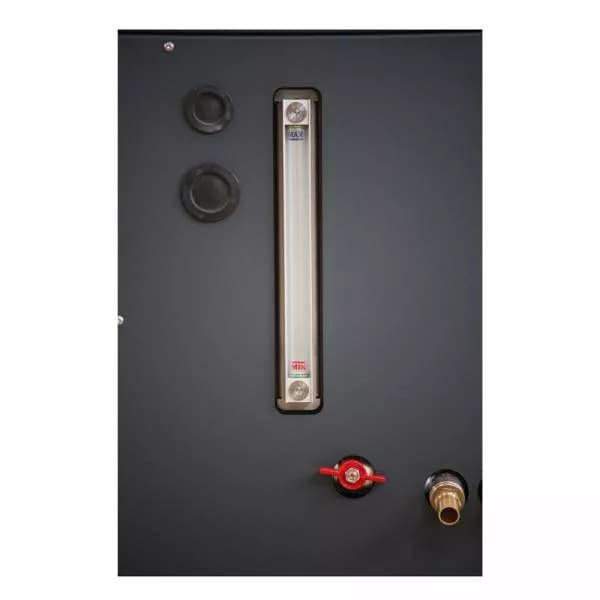

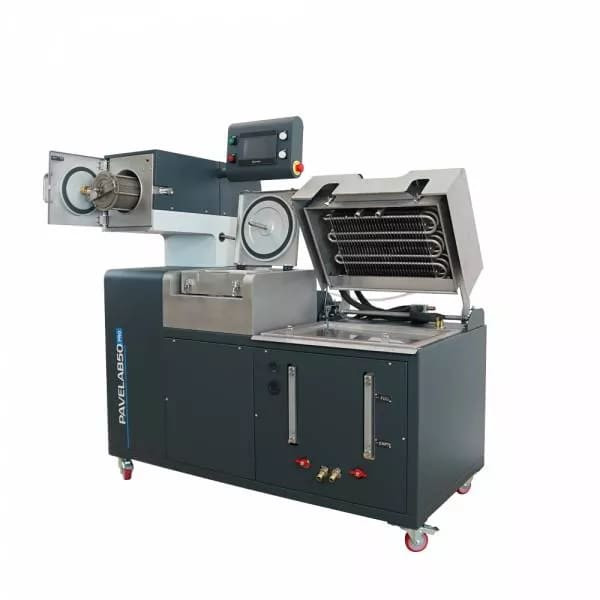

Ontvangst-/Distillatie-unit: dubbele kamer, waarvan één als reservoir dient. De destillatiekamer bevat een onder- en bovenverwarming voor het terugwinnen van oplosmiddelen tot ongeveer 30 liter/uur, en koelspoelen boven de kamer, die in het deksel zijn ingebouwd. Beide kamers zijn voorzien van aftapkranen.
Bemonsteringsapparaat voor rotatieverdamper: er is ook een snelkoppeling voor de fles van de rotatieverdamper verkrijgbaar voor het opvangen van de bitumenoplossing. Zie accessoires 75-PV5X100.
7"touch-screen bedieningspaneel: voor bediening en bediening van de machine.
Weegschaaloptie: voor nauwkeurige meting van asfaltmonsters (alleen model 75-PV50A25).
Waterkoelsysteem: machines moeten worden aangesloten op een geschikt waterkoelsysteem dat niet is inbegrepen en apart moet worden besteld. Zie Accessoires.
Veiligheidsfuncties:De machines stoppen onmiddellijk als een gebrek aan water, storingen aan de elektromotor, enz. worden gedetecteerd en de reden van de stop wordt aangegeven op het display van het bedieningspaneel. De deuren zijn vergrendeld als de test bezig is.

• Volledig automatische testcyclus:
  • Wassen van het asfaltmonster (tot 3,5 kg) met oplosmiddel en ultrasone beweging, met gelijktijdige verwarming en rotatie van de met zeef gevoerde trommel.
  • Extractiecentrifuge met hoge snelheid voor het scheiden van vulstoffen uit bindmiddeloplossing
  • Dampcondensatie van oplosmiddel in een roestvrijstalen tank met koelspiraal.
  • Automatische terugwinning van oplosmiddel door een continu destillatieproces
  • Makkelijke terugwinning van bindmiddel voor andere testen zoals penetratie, verwekingspunt, enz.
  • Snelle afstemming voor optionele rotatieverdamperkolf
  • Extractietijd is gereduceerd tot ongeveer 55 minuten (inclusief drogen)
• Geen giftige dampen in het laboratorium, voldoet aan de laatste eisen tegen vervuiling
• 7-inch aanraakscherm
• Versie met weegschaal voor nauwkeurige asfaltmonstermeting (10 kg ± 0,1 g) ook verkrijgbaar
• Hoge extractiecapaciteit: tot 300 g filter voor elke extractie
• Automatisch drogen van monsters na extractie
• Noisevrije werking
