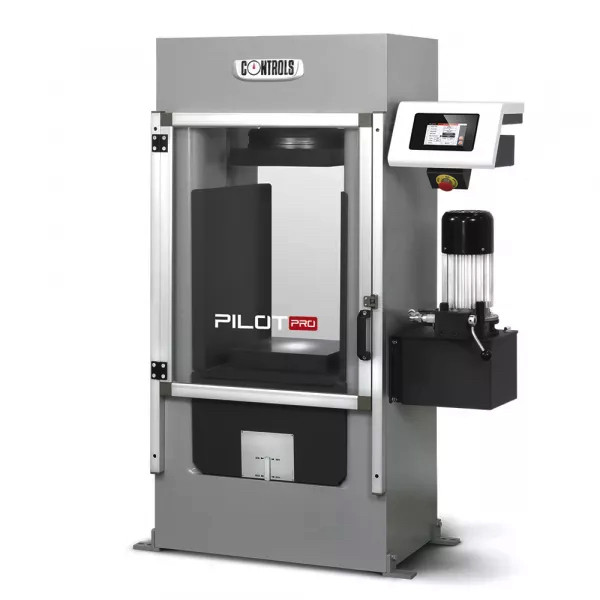

PILOT PRO - Cement: Automatische druk- en buigsterkte bepaling

Deze multifunctionele druk- / buigtesters zijn ontworpen voor diverse toepassingen waarbij een beperkte maximale belasting vereist is, samen met een grote testruimte. Ze zijn geschikt voor het bepalen van de druksterkte op lichtgewicht beton, grond-cement specimen, hoge sterkte cement en vuurvaste specimens.

De grote testruimte is ideaal om, met de geschikte toebehoren, splijtproeven en buigingstests op betonspecimens uit te voeren.



Ze zijn beschikbaar in twee verschillende versies:

enkelvoudig drukpers, 500 kN of 600 kN cap.:
voor samendrukkingsproeven op proefstukken met geringe sterkte. De klasse 1 nauwkeurigheid kan worden uitgebreid van 1% van de testmachine volle schaal met speciale kalibratie procedures (zie Upgrading Optie en Technische Specificaties).

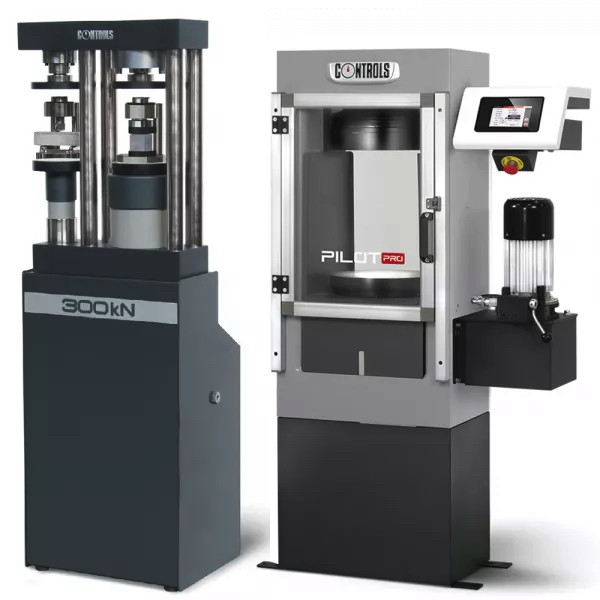

Dubbele drukpers, 600/15 kN of 500/15 kN cap.:
breidt de mogelijke toepassingen uit tot buigingstesten op cement en compressietesten op specimens met lage sterkte. De nauwkeurigheid van klasse 1 kan worden uitgebreid met speciale kalibratieprocedures (zie Upgrading Option en Technische specificaties).



Frames
Zeer stijf massief stalen frame uit één stuk. Sferische zitting maakt vrije uitlijning mogelijk bij het eerste contact met het proefstuk.



Drukplaten
Zie tabel. Traceerbaar certificaat van oppervlaktehardheid beschikbaar op aanvraag.

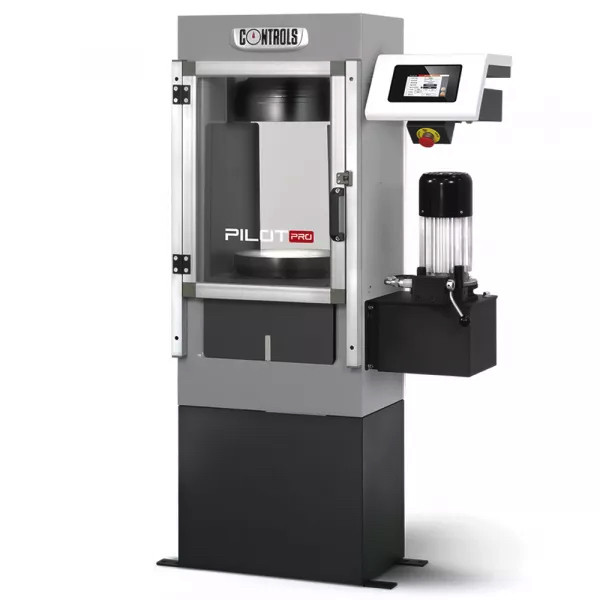

PILOT PRO, Automatisch kracht- en controlesysteem
Zie technische specificaties.



Veiligheidskenmerken
Omvat: Max. drukventiel om overbelasting van de machine te voorkomen; zuigerslagbegrenzingsschakelaar; noodstopknop; deur aan de voorzijde en transparante scherfbescherming aan de achterzijde op het persstation. Splinterbescherming voor buigstation is als optie verkrijgbaar (zie Accessoires).



Slim automatisch en verbonden beton kracht- en controlesysteem voor standaard bezwijkproeven.

De PILOT PRO is de beste keuze voor Qualtiy Control laboratoria voor het uitvoeren van een hoge doorvoer van routine bezwijkproeven, inclusief druk-, buig- en indirecte trekproeven.

  • Enorme toename in efficiëntie en eliminatie van fouten: LinK-LAB - Geïntegreerde teststation oplossing voor naadloze aansluiting en data-invoer van vele hulpapparatuur voor dimensionale meting, gewicht, barcode, etc.
  • Automatisch - tijdbesparend: automatisering van de testcyclus maximaliseert de productiviteit en zorgt ervoor dat de tests nauwkeurig worden uitgevoerd volgens vooraf ingestelde methoden, waardoor variabelen van de operator geëlimineerd worden.
  • Zeer nauwkeurig en energiebesparend: Onze DC-motortechnologie levert stil en efficiënt supernauwkeurige lastregeling bij zowel lage snelheid als lage belasting.

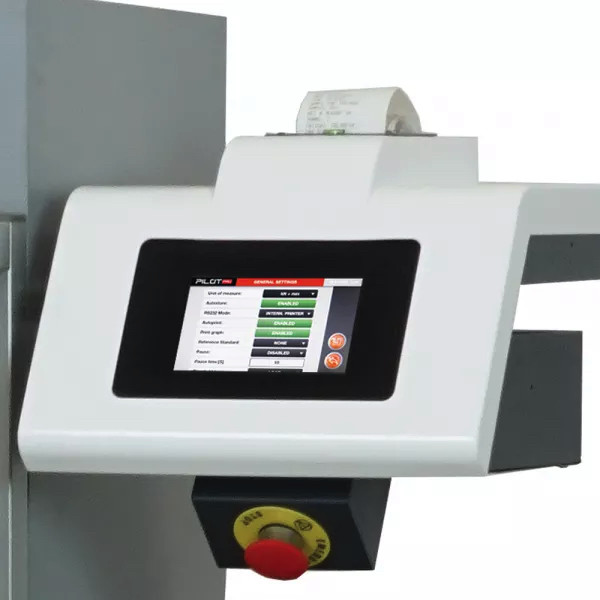

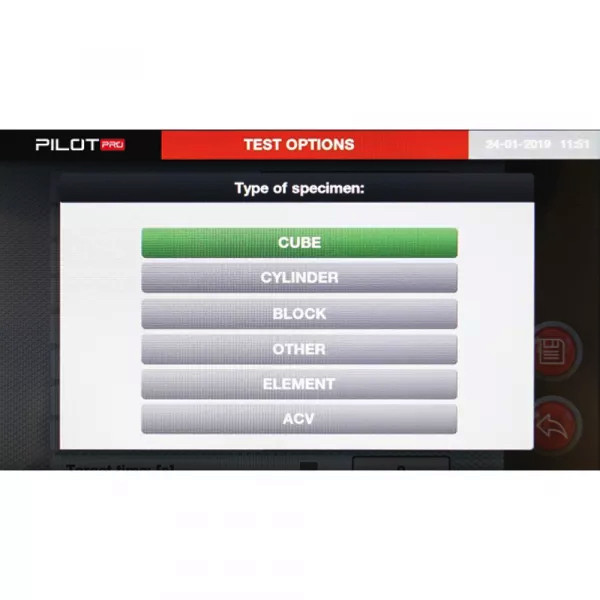

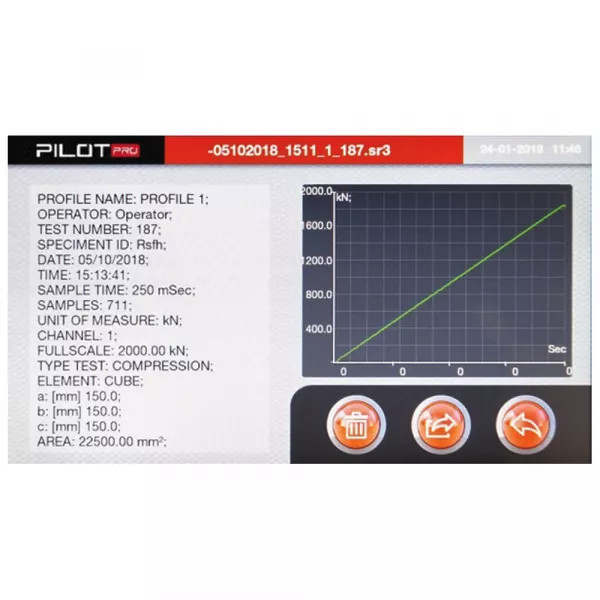

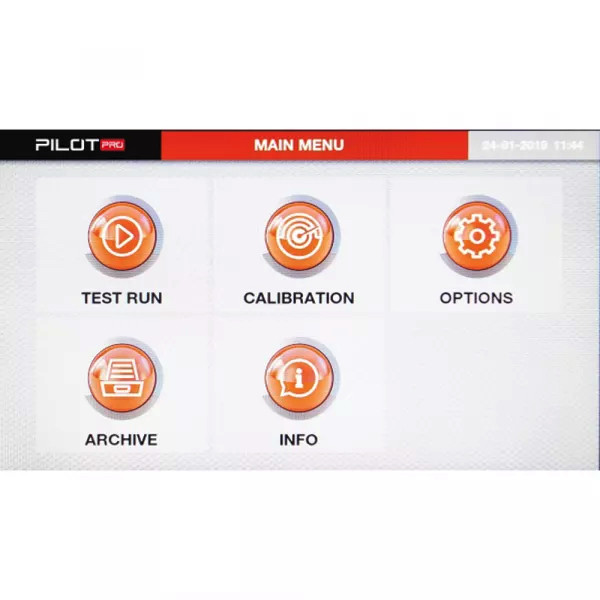

  • Intuïtieve, snelle en eenvoudige bediening: Het geïntegreerde besturingssysteem is voorzien van een intuïtief 5,1" grafisch kleurendisplay, dat werkt als een tablet of smart-phone, en maakt de PILOT PRO snel en eenvoudig te bedienen.
  • Voldoet aan de normen - gemoedsrust: Hardware en firmware zijn volledig in overeenstemming met alle belangrijke internationale normen voor het testen van beton, waaronder ASTM C39 en EN 12390-3.
  • Meertalige functionaliteit: Het systeem is beschikbaar in meerdere talen en is volledig compatibel met niet-Latijnse karakters voor Chinees, Cyrillisch (en meer).

Label/Normering

ASTM C109‰ASTM C349‰ASTM C348‰EN 196-1

Technische specificaties

Order nummers

Enkele kamermodellen

  • 50-C92P02
    600 kN cap., PILOT PRO Automatische COMPACT-Line compressietester, krachtmeting met drukomzetter. Compressieplaten dia. 165mm. 230 V, 50-60 Hz, 1 ph
  • 50-C92P12
    500 kN cap., PILOT PRO Automatische COMPACT-Line compressietester, krachtmeting met laadcel. Compressieplaten dia. 165mm. 230 V, 50-60 Hz, 1 ph
  • 50-C93P02
    600 kN cap., PILOT PRO Automatische COMPACT-Line compressietester, krachtmeting met drukomzetter. Compressieplaten dia. 216mm. 230 V, 50-60 Hz, 1 ph

Dubbele kamermodellen

  • 50-C92P22
    15/600 kN cap., PILOT PRO Automatische COMPACT-Line Dubbel Station compressietester, krachtmeting van het 15 kN station met laadcel van hoge precisie en 600 kN station met drukomzetter. Compressieplaten dia.165mm. 230 V,50-60 Hz, 1 ph
  • 50-C92P42
    15/500 kN cap., PILOT PRO Automatische COMPACT-Line Dubbel Station compressietester, krachtmeting met laadcellen. Compressieplaten dia.165mm. 230 V,50-60 Hz, 1 ph
  • 50-C93P22
    15/600 kN cap., PILOT PRO Automatische COMPACT-Line Dubbel Station compressietester, krachtmeting van het 15 kN station met laadcel van hoge precisie en 600 kN station met drukomzetter. Compressieplaten dia.216 mm op het compressiestation en dia. 165 mm op het buigingsstation. 230 V,50-60 Hz, 1 ph

Accessoires & toebehoren

TESTACCESSOIRES

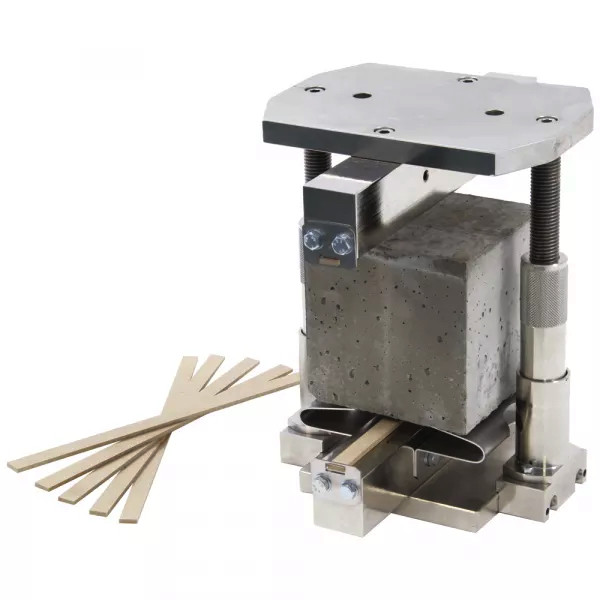

Compressietoestellen voor cement en mortels

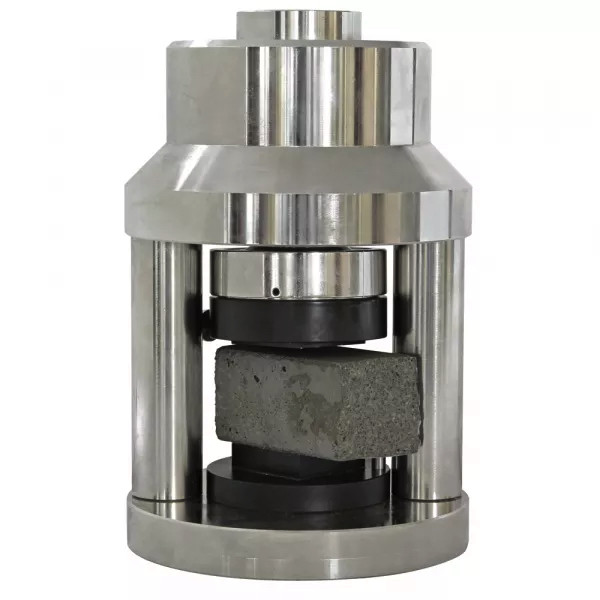

  • 50-C9030
    Compressietoestel om porties van 40x40x160 prisma's, gebroken in buiging, te testen, volgens EN 196-1.
    Totale hoogte 195mm.
  • 50-C9030/H
    Compressietoestel om porties van 40x40x160 prisma's, gebroken in buiging, te testen, volgens EN 196-1. Model van hoge stijfheid.
    Totale hoogte 225mm.
  • 50-C9032
    Compressietoestel om 50 mm en 2” mortelen kubussen te testen volgens ASTM C109
    Totale hoogte 195mm.
  • 50-C9032/H
    Compressietoestel om 50mm (2") kubussen te testen volgens ASTM C109. Model van hoge stijfheid.
    Totale hoogte 225mm.
    Buigingstesttoestellen voor mortelen balken
  • 65-L0019/C
    Buigingstesttoestel voor mortelen prisma's 40x40x160 mm, conform EN 196-1
  • 65-L0019/C
    Buigingstesttoestel voor mortelen prisma's 40x40x160 mm, conform ASTM C348
    Buigend testtoestel voor betonnen balken
    OPMERKING: gepast voor machines die 345mm min verticale matrijsopening hebben
  • 50-C9010/C
    ​Buigend testtoestel voor betonnen balken 100x100x400/500 en 150x150x600/750 mm

Splijtend elastische testtoestellen
OPMERKING: gepast voor machines die 345mm min verticale matrijsopening hebben

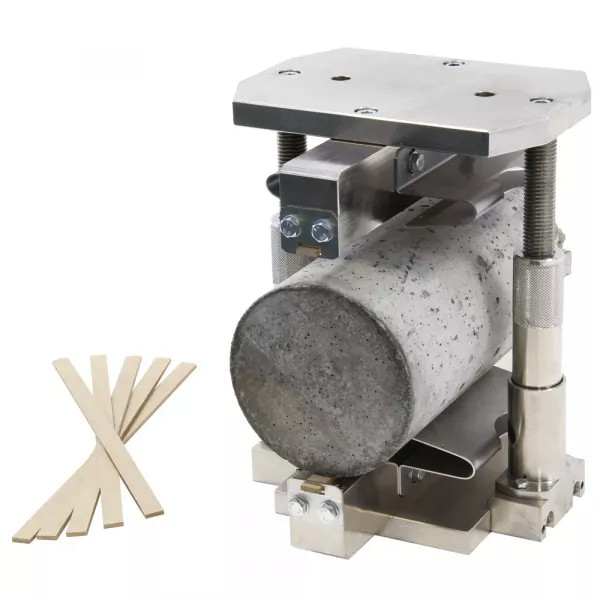

  • 50-C9000/C
    Splijtend elastisch toestel voor cilinders t.e.m. dia. 160x320 mm (6.3"x12.6"). Conform EN 12390-6 en ASTM C496
  • 50-C9070/C
    Splijtend elastisch testtoestel voor betonnen bestratingsblokken en betonnen kubussen. Conform EN 1338 en EN 12390-6

MACHINE ACCESSORIES
Tussenstukken om de verticale matrijs aan te passen

  • 65-L1000/20 Tussenstuk dia. 165x20 mm. Gewicht 3,2 kg
  • 65-L1000/30 Tussenstuk dia. 165x30 mm. Gewicht 4,7 kg
  • 65-L1000/40 Tussenstuk dia. 165x40 mm. Gewicht 6,4 kg
  • 65-L1000/68 Tussenstuk dia. 165x68 mm. Gewicht 10,5 kg
  • 50-C99/B Machine/Frame voetstuk
  • 82-SW/DM PC software compatibel voor controle op afstand van het systeem, gegevensverwerving, -verwerking -en klassering. Uitprinten van gepersonaliseerde testcertificaten. LAN-kabel inbegrepen.
