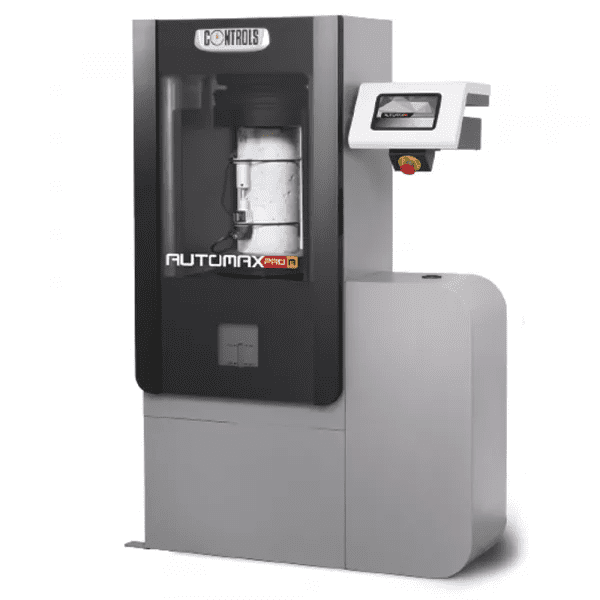

Top-of-the-Range Automatic Compression Testers for Cubes and Cylinders AUTOMAX PRO-M for Advanced Testing

Beschrijving

AUTOMAX PRO-M is CONTROLS' nieuwe Compact-Line compressiemachine van topklasse en is de eerste keuze voor automatische standaard bezwijkproeven en geavanceerde beoordeling van de mechanische eigenschappen van beton.

  • Een enorme toename in efficiëntie en foutenuitsluiting: LinK-LAB - Geïntegreerde teststationoplossing voor naadloze aansluiting en gegevensinvoer van vele hulpapparaten voor dimensionale meting, gewicht, barcode, enz.
  • Volledig automatisch - tijdsbesparing: Volledige automatisering van de testcyclus maximaliseert de productiviteit en zorgt ervoor dat de tests nauwkeurig worden uitgevoerd volgens vooraf ingestelde methoden, waardoor variabelen voor de operator worden geëlimineerd.
  • Uiterst nauwkeurig en energiebesparend: Onze DC-motortechnologie levert een stille en efficiënte supernauwkeurige belastingsregeling, zowel bij lage snelheid als bij lage belasting.
  • Intuïtieve, snelle en eenvoudige bediening: Het geïntegreerde besturingssysteem heeft een intuïtief 7" grafisch kleurenscherm, dat werkt als een tablet of smart-phone, en maakt AUTOMAX PRO-M snel en eenvoudig te bedienen.
  • Standards compliant - gemoedsrust: Automatische uitvoering van elastische modulustests volgens de belangrijkste internationale normen met automatische berekening van de testresultaten.

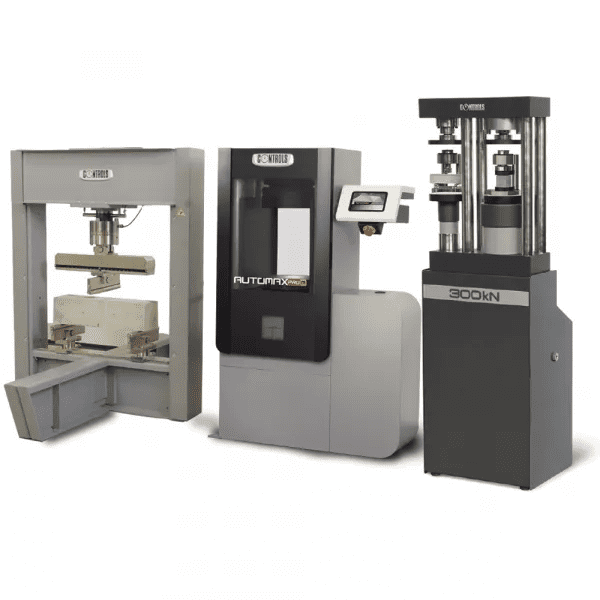

  • Geavanceerd: Mogelijkheid tot het uitvoeren van verplaatsingsgecontroleerde testen op balken, gekerfde balken, ronde of vierkante platen
  • Gemakkelijke wapeningsproeven: bevestig eenvoudig het stand-alone trekraam en voer wapeningsproeven uit, evenals alle drukproeven.

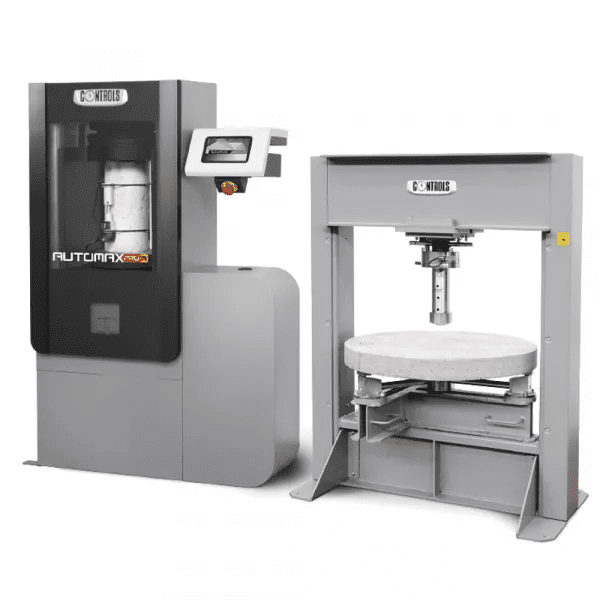

AUTOMAX PRO-M Power Control System uitgerust met superieure hydrauliek kan, naast standaard bezwijkproeven, ook modulus van elasticiteit bepalen proeven, karakteriseringen van vezelversterkt beton (FRC) onder verplaatsingscontrole en trekproeven op staal uitvoeren.

AUTOMAX PRO-M introduceert nieuwe functies en mogelijkheden die een revolutie teweeg zullen brengen in de activiteiten van alle vooruitstrevende laboratoria voor het testen van de bouwkwaliteit.

LinkLAB is het nieuwe connectiviteitspakket voor laboratoria van CONTROLS.
Met dit pakket kan uw AUTOMAX PRO-M deel uitmaken van uw laboratoriuminfrastructuur door invoer van een willekeurig aantal aanvullende meetsystemen en apparaten, waardoor de efficiëntie toeneemt en omzettingsfouten worden voorkomen.

De machines bestaan uit:

Frame
Gelast frame met vier kolommen met hoge stijfheid, getest op stabiliteit volgens EN 12390-4.
Zware bolvormige zitting in een smeeroliebad, waardoor een eerste vrije uitlijning mogelijk is bij het eerste contact met het preparaat en automatische blokkering tot het einde van de test.

Compressieplaten
Zie tabel. Traceerbaar certificaat van oppervlaktehardheid beschikbaar op aanvraag.

Automax PRO-M, Automatisch kracht- en regelsysteem
Zie technische specificaties.

Veiligheidseigenschappen
Inclusief: Max. drukventiel om overbelasting van de machine te voorkomen; eindschakelaar zuigerbeweging; noodstopknop; deur aan de voorkant en transparante bescherming aan de achterkant.

Label/Normering

  EN 12390-4‰EN 12390-13

Technische specificaties

Verkenningen technieken

AUTOMAX PRO-M AUTOMATISCH KRACHT- EN CONTROLESYSTEEM

Hydrauliek

  • DC motor, 720W, 50-60Hz
  • Maximale werkdruk 700 bar
  • Laad/ontlaad elektroventiel voor testuitvoering via display/PC en automatische stop bij monsterbreuk
  • Actieve besturing van maximaal 4 frames door selectie via display/PC (derde en vierde frame als optie). Zie accessoires.
  • ES Energiebesparende technologie om het stroomverbruik te verminderen en stille werking mogelijk te maken
  • Flow-sharing technologie om laad- en ontlaadcycli op gecontroleerde snelheid uit te voeren


Hardware

  • 524.000 punten analoge kanalen met hoge resolutie/stabiliteit
  • 6 in de fabriek te configureren kanalen:
    • 2 kanalen voor belastingssensoren
    • 2 kanalen voor belasting of verplaatsing/reksensor
    • 2 kanalen voor verplaatsings-/reksensoren
  • Controlefrequentie 250 Hz
  • Bemonsteringsfrequentie 250 Hz
  • 7", 800 x 480 pixel, 16 M kleuren, pictogram-gestuurd capacitief touchscreen grafisch display
  • Onbeperkte opslagcapaciteit voor testgegevens op interne SD-kaart van 16 GB
  • USB-poort voor opslag van testgegevens op externe USB-stick en voor firmware-upgrade
  • Ethernetpoort voor PC / internet / netwerkcommunicatie
  • Optionele geïntegreerde grafische printer inclusief Load-Time plot (voor standaard storingstesten)
  • RS 232-poort voor downloaden van gegevens in ASCII-indeling

Firmware

  • Uitvoeren van compressie-, buig-, indirecte trek-, ACV-tests, Elastic Modulus, Poisson Ratio-bepaling plus verplaatsingsgestuurde tests (met 50-FW/DC) en trektests (met 50-FW/UTS) in automatische modus met testsnelheid geregeld door een PID-systeem met gesloten regelkring.
  • Gelijktijdige weergave van:

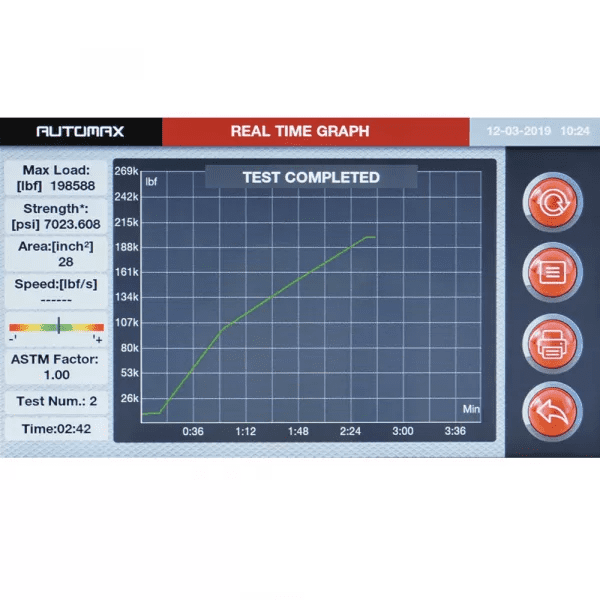

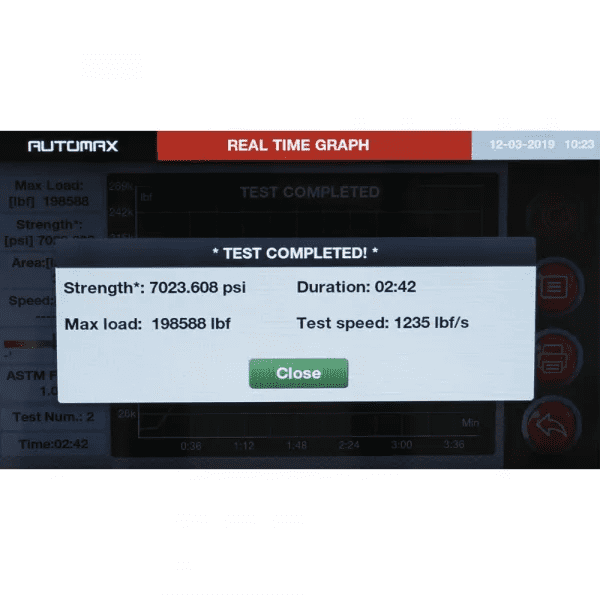

    • belasting, spanning, actuele belastingssnelheid, belasting/tijdgrafiek in standaard bezwijktest
    • belasting, spanning, rek, spanning/rek grafiek in Elastic Modulus en Poisson ratio testen
    • belasting, verplaatsing, spanning/verplaatsing in verplaatsingsgecontroleerde tests (met 50-FW/DC)
    • belasting, spanning, verplaatsing en % verlenging (dwarsbalk), verplaatsing en % verlenging (extensometer, indien aangesloten), spanning/% verlenging grafiek in trekproeven (met 50-FW/UTS)

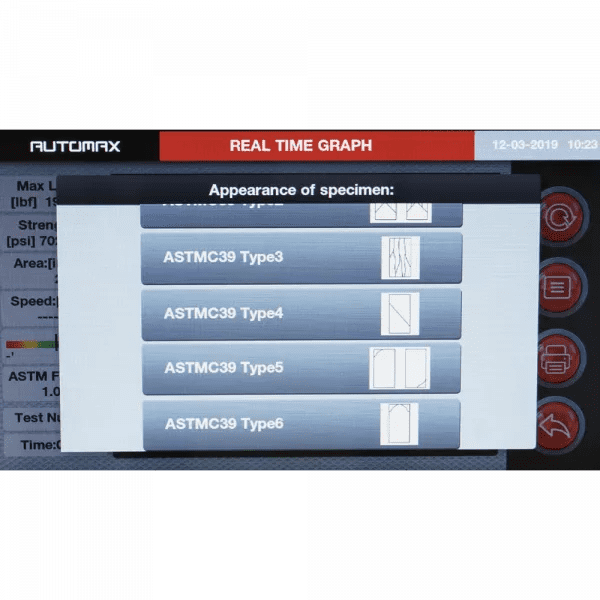

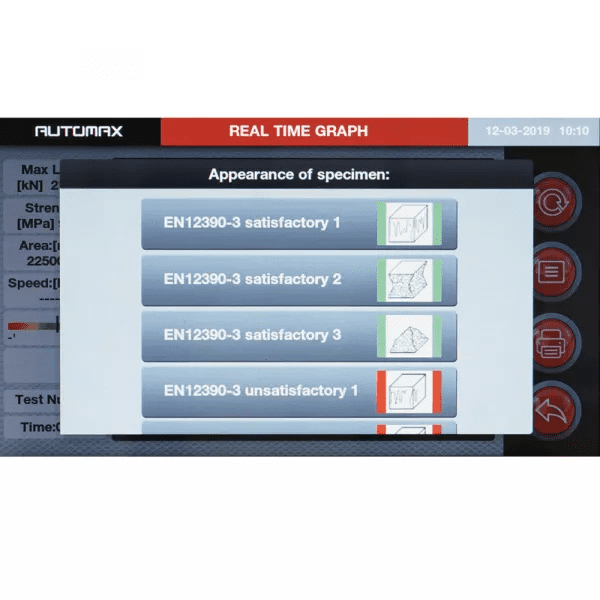

  • Opslaan van het type bezwijken van het proefstuk (volgens EN of ASTM) in de resultaten van betoncompressietests
  • Automatische uitvoering van elastische modulus testen volgens de belangrijkste internationale normen met automatische berekening van de testresultaten
  • Uitvoeren (met 50-SW/DC) van verplaatsingsgestuurde proeven op balken, gekerfde balken, ronde of vierkante platen
  • Uitvoering (met 50-FW/UTS) van automatische trekproeven met:
    • Controle tot aan de rekgrens door:
      * Spanning (methode B volgens EN 6892-1)
      * Rek door gebruik van extensometer (methode A1 volgens EN 6892-1)
      * Vervorming met kruiskop (methode A2 volgens EN 6892-1)
    • Controle na rek door scheiding van grepen
    • Berekening van de resultaten van trekproeven: ReH, ReL, Rp, eindrek, enz. conform EN ISO 6892-1 en EN 15630-1
  • Download gegevens naar interne printer (optioneel) of naar PC via RS 232 poort of naar USB memory stick
  • PC / netwerk communicatie via Ethernet
  • Multi-coëfficiënte linearisatie van de kalibratiecurve voor betere nauwkeurigheid bij lage belastingen waardoor het gebruik van een tweede drukomvormer wordt vermeden
  • Registratiemogelijkheid voor maximaal 9 testprofielen voor elk kanaal, inclusief: type test (bijv. compressie, buigen, splijten, elasticiteitsmodulus, verplaatsingscontrole, spanning), grootte en vorm van het proefstuk, testsnelheid en andere algemene informatie. Elk van de opgenomen testprofielen kan automatisch worden opgeroepen om tijd te besparen.
  • Verbeterd PID-algoritme en multi-PID selectie. Er kunnen maximaal drie verschillende PID-instellingen worden ingesteld voor elk kanaal voor een verscheidenheid aan materialen (bijv. cilinder met neopreen pads, preparaten met lage sterkte) en testmethoden (bijv. ACV, buiging, elasticiteitsmodulus, verplaatsingscontrole)
  • Compatibel met de onlangs uitgebrachte softwarepakketten DATAMANAGER, E-Module, D-Control en UTS, op maat gemaakt voor laboratoria voor het testen van bouwmaterialen, voor afstandsbediening, real-time gegevensverwerving en resultaatberekening.
  • Integratie van randapparatuur met Link-LAB
  • Automatische verificatieprocedure voor lastmetingen, door geschikte krachtopnemers en onze digitale uitleeseenheid op de PC aan te sluiten
  • Taalkeuze (inclusief cyrillisch en Chinees)
  • Eenheid selectie (kN, ton, lbf)
  • USB-poort voor firmware-upgrade en veilige back-up van de oorspronkelijke configuratiegegevens (PID, kalibratie, enz.), in geval van verlies en/of gegevenscorruptie. De machine kan eenvoudig worden teruggezet naar de fabrieksinstellingen zonder dat technische ondersteuning nodig is.


FYSISCHE SPECIFICATIETABEL

Capaciteit Horizontaal daglicht Plaatafmetingen Hardheid Platens vlakheid Wicht

Model 50-C46F02/M
C46F04/M		C56F02/M
C56F04/M		C68F02/M
C68F04/M		C78F02/M
C78F04/M
Capaciteit kN2000300040005000
Max verticaal daglicht,
mm*		350350520520
Horizontaal daglicht
mm		350370425425
Max. slag zuiger*, mm50505050
Plaatafmetingen300 mm dia.300 mm dia.305x305 mm305x305 mm
Hardheid oppervlak55,5 HRC (600 HV)55,5 HRC (600 HV)55,5 HRC (600 HV)55,5 HRC (600 HV)
Platens vlakheid toll.0,03 mm0,03 mm0,03 mm0,03 mm
Alle afmetingen, mm930x420x15301020x475x15501125x570x15551250x570x1555
Gewicht ca., kg740110520102010

*Gebruik afstandsstukken die overeenkomen met de preparaatgrootte om overtravel van de zuiger te voorkomen

Order nummers

50-C46F02/M
AUTOMAX PRO-M COMPACT-Line automatische compressiemachine, 2000 kN cap. voor cilinders tot 160 x 320 mm en kubussen tot 200 mm. Geschikt voor bepaling van ElasticModulus en Poisson ratio. Voldoet aan EN 12390-4, EN 12390-13. 230 V, 50-60 Hz, 1 P...
50-C56F02/M
AUTOMAX PRO-M COMPACT-Line automatische compressiemachine, 3000 kN cap. voor cilinders tot 160 x 320 mm en kubussen tot 200 mm. Geschikt voor bepaling van ElasticModulus en Poisson ratio. 230 V, 50-60 Hz, 1 Ph.
50-C68F02/M
AUTOMAX PRO-M COMPACT-Line automatische compressiemachine, capaciteit 4000 kN voor cilinders tot 250 x 500 mm en kubussen tot 300 mm. Geschikt voor bepaling van Elastic Modulus en Poisson ratio. Voldoet aan EN 12390-4, EN 12390-13. 230 V, 50-60 Hz, 1 ...
50-C78F02/M
AUTOMAX PRO-M COMPACT-Line automatische compressiemachine, capaciteit 5000 kN voor cilinders tot 250 x 500 mm en kubussen tot 300 mm. Geschikt voor bepaling van Elastic Modulus en Poisson ratio. Voldoet aan EN 12390-4, EN 12390-13. 230 V, 50-60 Hz, 1 ...



Accessoires & toebehoren

50-C0050/HRD4
Levering van de compressiemachine met dia.300mm platen compleet met traceerbaar certificaat van hardheid van de testplaatoppervlakken (certificering bovenste en onderste platen inbegrepen). Alleen beschikbaar voor bestelling met compressiemachine.
50-C0050/HRD6
Levering van de compressiemachine met platen van 305x305 mm, compleet met herleidbaar certificaat van hardheid van de oppervlakken van de testplaten (certificering van boven- en onderplaat inbegrepen). Alleen beschikbaar voor bestelling met compressiemachine.
50-C0050/CAL
Speciale kalibratie van de digitale uitleeseenheid van de belasting voor klasse 1 vanaf 1% van de volle schaal van de testmachine (maximale belasting).
50-SW/DM
DATAMANAGER PC software compatibel met DIGIMAX, PILOT, AUTOMAX, PILOT PRO, AUTOMAX PRO en PRO-M. Geschikt voor afstandsbediening van het systeem (behalve DIGIMAX), gegevensverwerving, verwerking en archivering. Inclusief LAN-kabel.
50-C9080/68
Afstandsstuk dia.200x68mm compleet met centrale centreerpen voor eenvoudig opstapelen en twee schroeven voor stevige bevestiging.
55-C0222/H
Elektronische universele extensometer/compressometer voor cilinders, prisma's en kubussen. Geleverd met korte afstandsstuk voor gebruik met prisma's 40x40x160 mm en 2 elastieken.
55-C0221/E
Axiaal compressieapparaat voor cilinder dia.150x300 mm compleet met twee zeer nauwkeurige LDT-verplaatsingstransducenten met 10 mm slag.
50-SW/DC
D-Control softwarepakket voor energieabsorptie en verplaatsings-/rekgestuurde tests.
50-SW/E
E-MODULE softwarepakket voor bepaling van de elastische modulus en Poisson ratio.
50-Q60P/PRINT
Uitbreiding van de AUTOMAX PRO en PILOT PRO series met een seriële grafische printer in het achterpaneel voor het plotten van belasting/tijd (printen alleen beschikbaar voor talen met latijnse tekens).
50-C69/FGH
Verbetering van de compressieframes van de 50-C78xxx en 50-C68xxx serie met metalen geperforeerde voordeur in plaats van de standaard geperforeerde deur.
50-C50/P1
Toepassing van een magnetische schakelaar op de beschermkap (alleen voor automatische testers). Geschikt voor automatische compressiemachines.
50-C9080
Afstandsstuk dia 200 x 30 mm
50-C9080/30
Afstandsstuk dia.200x30mm compleet met centrale centreerpen voor eenvoudig opstapelen en twee schroeven voor stevige bevestiging.
50-C9082
Afstandsstuk dia 200 x 50 mm
50-C9080/50
Afstandsstuk dia.200x50mm compleet met centrale centreerpen voor eenvoudig opstapelen en twee schroeven voor stevige bevestiging.
50-C9083
Afstandsstuk dia 200 x 68 mm
50-C9086
Afstandsstuk dia 200 x 100 mm
50-C9080/100
Afstandsstuk dia.200x100mm compleet met centrale centreerpen voor eenvoudig opstapelen en twee schroeven voor stevige bevestiging.
50-C10D/3F
Derde frame voor de AUTOMAX serie. Frameselectie via display/PC.
50-C20E/4F
Vierde frame faciliteit voor AUTOMAX Multitest e en AUOTMAX PRO series. Frameselectie via PC.
50-C50/EK
Kabels voor bevestiging van de bovenplaat aan het frame.
55-C0221/F
Axiale compressie apparaat voor cilinder dia.100x200mm compleet met twee hoge precisie LDT verplaatsing transducer 10mm travel.
50-KLAB/E
LinK-LAB Enterprise laboratorium connectiviteitspakket voor machines bestuurd door PC via DATAMANAGER Software.
